Номер по Госреестру СИ: 47505-11
47505-11 Контроллеры
(3490)
Назначение средства измерений:
Контроллеры 3490 (далее-контроллеры) предназначены для измерения и преобразования сигналов уровнемеров (унифицированных токовых сигналов и сигналов по HART протоколу) в значения уровня и токовый сигнал.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.08.2016
Номер записи - 136385
ID в реестре СИ - 358785
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Mobrey Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№801 от 2016.06.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№1376 от 2015.11.16 О переоформлении свидетельства об утверждении типа средств измерений № 43574 "Контроллеры 3490"О
№1451 от 2017.07.04 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Контроллеры (3490)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Mobrey Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41321-09 |
Уровнемеры ультразвуковые, MSP400RH-B28 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41322-09 |
Уровнемеры гидростатические, 9710 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
41323-09 |
Уровнемеры ультразвуковые, MSP900SH-A/20 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45406-10 01.08.2015 |
Уровнемеры ультразвуковые, 3100 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45406-11 05.09.2016 |
Уровнемеры ультразвуковые, 3100 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
47505-11 15.08.2016 |
Контроллеры , 3490 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
49153-12 |
Преобразователи вязкости жидкости, 7829 Master Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
90124-23 |
Преобразователи плотности жидкости измерительные, тип 7835 Фирма "Mobrey Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Контроллеры (3490)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Контроллеры (3490)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В составе контроллеров используется программное обеспечение, указанное в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения контроллеров
|
Модификация контроллера |
Идентификационный номер программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
3491 |
K9846 |
K9846 340.bin |
3.4 |
176E |
byte sum (x8) |
|
3492 |
K9847 |
K9847 340.bin |
3.4 |
3997 |
byte sum (x8) |
|
3493 |
K9848 |
K9848 340.bin |
3.4 |
1D50 |
byte sum (x8) |
Уровень защиты программного обеспечения контроллеров от непреднамеренных и пред-
намеренных изменений - С по МИ 3286-2010.

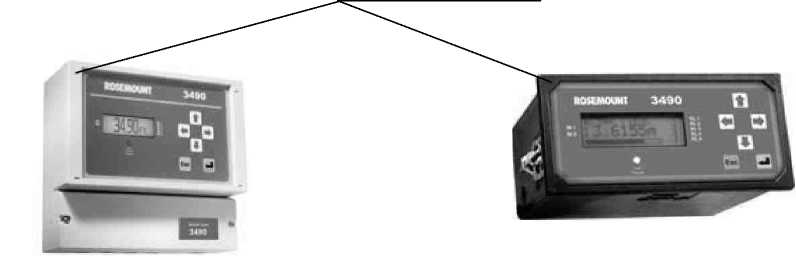

Внешний вид контроллеров представлен на рисунке 1.
место пломбирования
Корпус для настенного монтажа
Корпус для щитового монтажа
со степенью защиты IP65
со степенью защиты IP40
Рисунок 1 - Внешний вид контроллеров
Знак утверждения типа
Знак утверждения типананосится на левый верхний угол титульного листа руководства по эксплуатации и паспорта типографским способом, а также на лицевую панель контроллера методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений содержится в руководстве по эксплуатации 00809-0100-4841.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам 3490-
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
2. ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Часть11. Искробезопасная электрическая цепь i.
-
3. Техническая документация изготовителя «Mobrey Limited», Великобритания.
Поверка
Поверкаосуществляется по документу «ГСИ. Контроллеры 3490. Методика поверки» МП 98-221-2010, утвержденному ФГУП «УНИИМ» в 2011 г.
Перечень эталонов, применяемых при поверке:
- калибратор многофункциональный портативный Метран 510-ПКМ. Диапазон измерений (воспроизведения) тока (0 - 22) мА. Пределы допускаемой основной абсолютной погрешности ±(0,015 % I + 1) мкА, где I - воспроизведенное (измеренное) значение тока, мкА.
Изготовитель
«Mobrey Limited», Великобритания, 158 Edinburgh Avenue, Slough, Berkshire, UK SL1 4UE, тел. 44(0) 1753 75660044, факс 44(0) 1753 823589, www.mobrey.comЗаявитель
ЗАО ПГ «Метран», 454138, г. Челябинск, Комсомольский проспект, д. 29, а/я 11608, тел. (351) 798-85-10; 247-16-02, факс (351) 741-84-32; 247-16-67,e-mail: Info.Metran@Emerson.com
Испытательный центр
ГЦИ СИ ФГУП «Уральский научно-исследовательский институт метрологии», 620000, г. Екатеринбург, ул. Красноармейская, д. 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.Принцип действия контроллеров основан на измерении сигналов уровнемеров, преобразовании их в измеряемые уровнемерами величины, отображении измеренных значений на ЖК-дисплее и сохранении в энергонезависимой памяти.
Контроллеры состоят из корпуса, на котором расположены ЖК-дисплей, клавиши управления и интерфейсы связи с внешними устройствами.
Контроллеры изготавливаются в трех модификациях:
-
- модификация 3491 имеет 4-20 мА / HART вход для подключения одного уровнемера;
-
- модификация 3492 имеет два 4-20 мА / HART входа для подключения двух уровнемеров;
-
- модификация 3493 имеет 4-20 мА / HART вход для подключения одного уровнемера, а также встроенный регистратор событий.
Контроллеры имеют токовый выход 4-20 мА, а также 5 релейных выходов, которые могут быть запрограммированы для выполнения различных функции управления, индикации отказов или сигнализации.
Контроллеры имеют два исполнения корпуса: корпус для настенного монтажа со степенью защиты IP65, корпус для щитового монтажа со степенью защиты IP40.
Контроллеры оснащены встроенным барьером искробезопасности и обеспечивают искробезопасное питание уровнемеров.
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений постоянного тока, мА |
4-20 |
|
Диапазон измерений уровня, м |
0,3-12 |
|
Пределы допускаемой основной приведенной погрешности при измерении постоянного тока, % |
±0,15 |
|
Пределы допускаемой приведенной погрешности при измерении сигнала по HART протоколу и преобразовании в значение уровня, % |
±0,001 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±0,1 |
|
Напряжения питания, В:
|
115±10 %; 230±10 % 15-30 |
|
Потребляемая мощность, не более:
|
18 9 |
|
Г абаритные размеры (длина х ширина х высота), мм, не более:
|
215х185х85 145х75х75 |
|
Масса, кг, не более |
1,4 |
|
Условия эксплуатации:
|
от минус 40 до плюс 55 от 84 до 106,7 до 100 до 90 |
|
Маркировка взрывозащиты |
[ExialDC |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
10 |
