Номер по Госреестру СИ: 49143-12
49143-12 Анализаторы удельной поверхности и пористости адсорбционные
(ASAP 2020)
Назначение средства измерений:
Анализаторы удельной поверхности и пористости адсорбционные ASAP 2020 (далее -анализаторы) предназначены для измерений удельной поверхности, удельного объема и диаметра пор дисперсных и пористых материалов по специально разработанным методикам измерений, регламентированным нормативными документами.
Внешний вид.
Анализаторы удельной поверхности и пористости адсорбционные
Рисунок № 1
Программное обеспечение
Анализатор оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений. Данные по каждому исследуемому образцу вычисляются автоматически и выводятся на печать, как в табличной, так и в графической форме.
Уровень защиты программного обеспечения «Высокий» в соответствии с P 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование программного обеспечения |
ASAP 2020 |
Номер версии (идентификационный номер) программного обеспечения |
V 1.0х и выше |
Цифровой идентификатор программного обеспечения |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам удельной поверхности и пористости адсорбционным ASAP 2020
Техническая документация фирмы-изготовителя «MICROMERITICS Instrument Corporation», США.
Поверка
Поверкаосуществляется по документу МП 79-241-2010 «ГСИ. Анализаторы удельной поверхности и пористости адсорбционные ASAP 2020. Методика поверки с изменением №1», утвержденному ФГУП «УНИИМ» 19 декабря 2016 г.
Основные средства поверки:
-
- ГЭТ 210-2014 Государственный первичный эталон единиц удельной адсорбции газов, удельной поверхности, удельного объема и размера пор твердых веществ и материалов.
-
- стандартный образец сорбционных свойств нанопористого оксида алюминия (Al2O3 СО УНИИМ) ГСО 10449-2014 со следующими метрологическими характеристиками:
-
- интервал аттестованных значений удельной поверхности от 100 до 300 м2/г, границы относительной погрешности аттестованного значения ±3,0 %;
-
- интервал аттестованных значений удельного объема пор от 0,2 до 1,0 см3/г, границы допускаемых значений относительной погрешности аттестованного значения ±3,0 %;
-
- интервал аттестованных значений среднего диаметра пор от 5 до 20 нм, границы допускаемых значений относительной погрешности аттестованного значения ±3,0 %;
-
- интервал аттестованных значений удельной адсорбции азота при минус 196 °С и равновесном давлении азота Р/Ро=0,10; 0,20; 0,30; 0,99 в интервале от 1,5 до 25 моль/кг, границы допускаемых значений относительной погрешности аттестованных значений удельной адсорбции ±3,0 %);
-
- стандартный образец сорбционных свойств нанопористого цеолита (Zeolite СО УНИИМ) ГСО 10734-2015 со следующими метрологическими характеристиками:
-
- интервал аттестованных значений удельной поверхности от 500 до 1200 м2/г, границы относительной погрешности аттестованного значения ±3,0 %;
-
- интервал аттестованных значений удельного объема пор от 0,1 до 0,5 см3/г, границы допускаемых значений относительной погрешности аттестованного значения ±3,0 %;
-
- интервал аттестованных значений преобладающего диаметра пор от 0,4 до 0,9 нм, границы допускаемых значений относительной погрешности аттестованного значения ±3,0 %;
-
- интервал аттестованных значений удельной адсорбции азота при минус 196 °С и равновесном давлении азота в диапазоне относительных давлений P/Po от 1,0-10’6 до 1,0-10-1 в интервале от 0,001 до 20 моль/кг, границы допускаемых значений относительной погрешности аттестованных значений удельной адсорбции азота ±30 % при P/Po (1,0-10-6-1,7-10’4); ±4 % при P/Po (1,7-10-4-1,0-10-1)%);
-
- стандартный образец сорбционных свойств нанопористого углерода (С СО УНИИМ) ГСО 10735-2015 со следующими метрологическими характеристиками:
-
- интервал аттестованных значений удельной поверхности от 30 до 60 м2/г, границы относительной погрешности аттестованного значения ±1,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на панель анализатора в соответствии с рисунком 1.
Изготовитель
Фирма «MICROMERITICS Instrument Corporation», США Адрес: 4356 Communications Drive, Norcross, GA 30093, U.S.A.
Телефон 770-662-3620, факс: 770-662-3696
Web сайт: http://www.micromeritics.com
Заявитель
Общество с ограниченной ответственностью «СИ-ЛАБ» (ООО «СИ-ЛАБ»)
ИНН 7709604206
Адрес: 107150, г. Москва, ул. Бойцовая 27, офис 217 Телефон: (495) 739-58-55, факс (495) 739-58-56
E-mail: info@sy-lab.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») 620000, г. Екатеринбург, ул. Красноармейская, 4 тел. (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия анализаторов удельной поверхности и пористости адсорбционных ASAP 2020 основан на адсорбции и десорбции газов на внешней и внутренней поверхностях (в порах) исследуемых образцов дисперсных и пористых веществ и материалов. Измеряемый образец перед проведением измерений помещают в ампулу, устанавливают на порт предварительной подготовки и дегазируют в вакууме при повышенной температуре. Затем ампулу с образцом устанавливают на измерительный порт, охлаждают до температуры кипения жидкого азота (77 К) и заполняют сорбирующимся газом - сорбатом, в качестве которого используют азот, криптон, диоксид углерода и т.д. В замкнутом объеме ампулы молекулы газа адсорбируются на дегазированной поверхности образца вплоть до образования капиллярной конденсации в области порового пространства и, соответственно, давление газа снижается. Датчики давления регистрируют это изменение и далее, по изменению давления, по температуре газа и объему ампулы рассчитывается количество адсорбированных молекул -сорбционную емкость, т.е. количество поглощенного газа в пересчете на 1 г образца. Из полученных в результате измерений изотерм физической адсорбции и десорбции по специально разработанным методикам (методам) измерений рассчитывают характеристики дисперсных и пористых материалов, в том числе, интегральную удельную поверхностную площадь по методам Лэнгмюра и БЭТ (Брунауэра, Эммета и Теллера), объем пор, размер пор, распределение объема и площади поверхности пор по их размерам и др. Из изотерм селективной химической адсорбции по специально разработанным методикам (методам) измерений определяют селективную удельную поверхность и дисперсность (степень доступности) металлических частиц, нанесенных на инертный носитель при хемосорбции. По специально разработанным методикам измерений, регламентированным нормативными документами, определяют распределение объема и поверхности пор по их эффективным размерам при физической сорбции и селективной удельной поверхности металлов на инертных носителях при хемосорбции.
Анализаторы удельной поверхности и пористости адсорбционные ASAP 2020 состоят из системы дегазации и измерительной системы, оснащенной датчиками давления и температуры.
Анализаторы удельной поверхности и пористости адсорбционные ASAP 2020 выпускается в следующих модификациях: ASAP 2020N - базовая модификация, реализующая метод объемной сорбции по азоту; ASAP 2020HV - дополнительно к ASAP 2020N, реализует метод объемной сорбции по криптону и, соответственно, оснащена возможностью измерения удельных поверхностей в низком диапазоне; ASAP 2020C - дополнительно к ASAP 2020HV оснащена возможностью анализа хемосорбции; ASAP 2020MP - дополнительно к ASAP 2020HV оснащена возможностью измерений размера микропор и распределения их по размерам; ASAP 2020C-MP - дополнительно к ASAP 2020MP оснащена возможностью анализа хемосорбции, которые отличаются по степени оснащенности дополнительными возможностями, такими как использование дополнительных сорбатов, хемосорбции, а также системами дегазации и измерения давления.
Дополнительно выпускаются модификации с химически стойким исполнением измерительной системы (для использования ненасыщенных углеводородов в качестве адсорбатов), которые по характеристикам аналогичны вышеперечисленным модификациям, в буквенно-цифровом обозначении модификации имеют дополнительную букву "К". Также выпускаются модификации с датчиком давления 0.1 мм рт. ст. (вместо датчика 1 мм рт. ст.), в буквенно-цифровом обозначении модификации имеют дополнительное слово " Plus ".
Общий вид средства измерений представлен на рисунке 1, обозначение места нанесения знака поверки представлено на рисунке 1.
Пломбирование анализаторов удельной поверхности и пористости адсорбционные ASAP 2020 не предусмотрено.

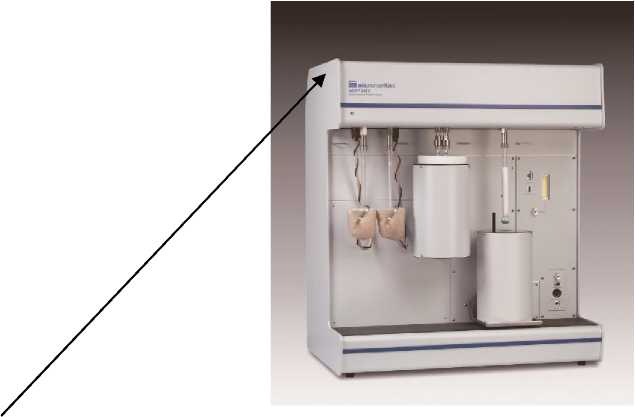

Место нанесения знака поверки
Рисунок 1 - Общий вид Анализаторы удельной поверхности и пористости адсорбционные ASAP 2020
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значения характеристик для модификаций | ||
ASAP 2020N |
ASAP 2020HV, ASAP 2020C, ASAP 2020К-НУ, ASAP 2020Plus-HV, ASAP 2020Р1^-К, ASAP 2020Plus-C, ASAP 2020Plus-K-C |
ASAP 2020MP, ASAP 2020C-MP, ASAP 2020K-MP, ASAP 2020K-C-MP, ASAP 2020Plus-MP, ASAP 2020Plus-C-MP, ASAP 2020Plus-K-MP, ASAP 2020Plus-K-C-MP | |
Диапазон измерений удельной поверхности, м2/г |
от 0,01 до 4000,00 |
от 0,001 до 4000,000 |
от 0,001 до 4000,000 |
Пределы допускаемой относительной погрешности измерений удельной поверхности, % для поддиапазонов от 0,001 до 0,1 м2/г включ. св. 0,1 до 4000 м2/г |
±40 ±5,0 |
±40 ±5,0 |
±40 ±5,0 |
Диапазон измерений диаметра пор, нм |
от 2 до 100 |
от 2 до 100 |
от 0,35 до 100,00 |
Пределы допускаемой относительной погрешности измерений диаметра пор, % |
±5,0 |
±5,0 |
±5,0 |
Диапазон показаний диаметра пор, нм |
от 2 до 500 |
от 2 до 500 |
от 0,35 до 500,00 |
Диапазон измерений удельного объема пор, см3/г |
от 2А0’4 до 2 |
от 2А0"4 до 2 |
от 2-10-4 до 3 |
Пределы допускаемой относительной погрешности измерений удельного объема пор, %, в диапазонах измерений от 2А0"4 до 2А0"3 см3/г включ. св. 2А0"3 до 2,00 см3/г |
±10 ±5,0 |
±10 ±5,0 |
±10 ±5,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значения характеристик для модификаций | ||
ASAP 2020N |
ASAP 2020HV, ASAP 2020C, ASAP 2020К-НУ, ASAP 2020Plus-HV, ASAP 2020Р1^-К, ASAP 2020Plus-C, ASAP 2020Plus-K-C |
ASAP 2020MP, ASAP 2020C-MP, ASAP 2020K-MP, ASAP 2020K-C-MP, ASAP 2020Plus-MP, ASAP 2020Plus-C-MP, ASAP 2020Plus-K-MP, ASAP 2020Plus-K-C-MP | |
Диапазон задаваемых температур пробоподготовки (дегазации), °С |
от +40 до +450 | ||
Диапазон температур выполнения измерений, °С |
от -196 до +20 (физическая сорбция) от -196 до +1100 (хемосорбция) | ||
Диапазон показаний давления, кПа (мм рт. ст.) |
от 1,333-10-4 до 133,3 (от 10-3 до 1000) |
от 1,333А0-6 до 1-533,3 (от 10-5 до 1000) |
от 10--98 до 133,3 от 10-8 до 1000 |
Параметры источника питания: Входное напряжение, В Частота, Гц |
от 220 до 240 50/60 | ||
Потребляемая мощность, В •А, не более |
700 | ||
Габаритные размеры, мм, не более
|
990 850 610 | ||
Масса, кг, не более |
115 | ||
Условия эксплуатации:
|
от +20 до + 25 от 30 до 70 | ||
Средний срок службы, лет, не менее |
10 |
