Номер по Госреестру СИ: 48952-12
48952-12 Газоанализаторы
(BA1000, BA2000, BA3 select, BA3000, BA3500, BA4000, BA4500, BA4510, BA5000, BA6000, BA7000, BA8000)
Назначение средства измерений:
Газоанализаторы моделей BA 1000, BA 2000, BA 3000, BA 3 select, BA 3500,
BA 4000, BA 4500, BA 4510, BA 5000, BA 6000, BA 7000, BA 8000 (далее - анализаторы) предназначены для автоматического непрерывного измерения концентрации NO, NO2, N2O, CO, CO2, CH4, H2S, SO2, O2 и других компонентов в атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 5
Внешний вид.
Газоанализаторы
Рисунок № 6
Внешний вид.
Газоанализаторы
Рисунок № 7
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
«Buehler managing sofware» |
«Buehler managing sofware ver.1.01.04.01» |
ver.1.01.04.01 |
B5D0CB2518AD983A 75812C6572H1AF3 |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- «A» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Программное обеспечение не влияет на метрологические характеристики анализаторов.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на анализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам BA 1000, BA 2000, BA 3000, BA 3 select, BA 3500, BA 4000, BA 4500, BA 4510, BA 5000, BA 6000, BA 7000, BA 8000-
1. ГОСТ 8.578-08 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
2. ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
-
3. Техническая документация фирмы-изготовителя.
Изготовитель
фирма "Buhler Technologies GmbH", Германия Harkortstrasse, 29, DE-40880, Ratingen, Germany.Тел.: +49 (0) 21 02 / 49 89, факс: +49 (0) 21 02 / 49 89
адрес в Интернет: www.buehler-ratingen.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП «ВНИИМС», г.Москва
Фотография анализаторов моделей ВА 1000 (слева) и ВА 2000 (справа)
Анализаторы моделей ВА 1000, ВА 2000 предназначены для контроля процесса сгорания по содержанию кислорода в дымовых газах различных энергетических установок, котлов и печей. состоят из блока электроники и внешнего сенсора погружаемого непосредственно в измеряемый газ.
Анализаторы моделей BA 3000, BA 3 select, BA 3500, BA 5000, BA 6000, BA 7000, BA 8000 изготавливаются в корпусе для монтажа в 19",
каждая из моделей может иметь от 1 до 5 измерительных сенсоров: инфракрасных, ультрафиолетовых, парамагнитных, электрохимических, циркониевых, лазерных. Комплектация приборов осуществляется исходя из требований заказчика на заводе изготовителе.

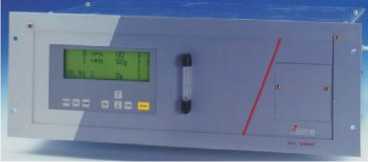

Фотография анализатора модели ВА 3000
Фотография анализатора модели ВА 3500
Фотография анализатора модели ВА 3 select
Анализатор модели ВА3000 предназначен для установки одного измерительного сенсора, оснащен жидкокристаллическим дисплеем и фильтром тонкой очистки.
Анализатор модели ВА3500 имеет расширенный набор функций настройки, ЖК дисплей большего размера и позволяет устанавливать на передней панели прибора ротаметры и фильтр тонкой очистки.
Анализатор модели ВА 3 select имеет сенсорный ЖК дисплей и специальное окно доступа в передней панели прибора для удобства замены электрохимических сенсоров.
Фотография анализатора
модели ВА 5000
Анализатор модели ВА 5000 имеет
расширенный набор функций настройки, ЖК дисплей и специальное окно доступа в передней панели прибора для удобства замены электрохимических сенсоров. На переднюю панель прибора возможна установка ротаметров.
Анализаторы моделей BA 6000 и ВА 7000 предназначены для установки одного или двух измерительных сенсоров, все внутренние линии приборов выполнены из специальных материалов имеющих минимальные
сорбционные свойства.
Фотография анализатора
Фотография анализатора модели ВА 8000
модели ВА 6000
Анализатор модели ВА8000 имеет специальные входы для подключения внешних лазерных сенсоров, применяемых для контроля концентраций в сложных технологических процессах. Данные приборы особенно актуальны для измерения таких легко растворимых в воде газов как Cl2, NH3 и др.
Анализаторы моделей BA 4000, BA 4500, BA 4510 смонтированы в компактном корпусе предназначенном для переноски и специально предназначены для проведения измерений содержания кислорода при помощи, циркониевых, электрохимических или парамагнитных сенсоров, устанавливаемых внутри корпуса. Опционально устанавливается встроенный компрессор доставляющий измеряемый газ к ячейке. Модель 4510 имеет большой ЖК дисплей и сенсорные клавиши управления, также эта модель может оснащаться специальной циркониевой ячейкой для измерения кислорода в газах содержащих горючие вещества. Модель 4000 и 4500 имеют штуцеры подачи пробы на передней панели прибора, модель 4500 может использоваться для подключения специальной иглы для забора пробы из внутреннего пространства упаковок. Модель 4000 имеет дополнительный ротаметр на передней панели прибора.
Фотографии анализаторов моделей 4510, 4500, 4000Автоматизированное управление с помощью микропроцессора газоанализаторов моделей BA 1000, BA 2000, BA 3000, BA 3 select, BA 3500, BA 4000, BA 4500, BA 4510, BA 5000, BA 6000, BA 7000, BA 8000, обработки и передачи результатов измерений позволяет использовать анализаторы для мониторинга атмосферы рабочей зоны и различных технологических процессов.
На лицевой панели анализаторов расположена клавиатура для управления работой прибора и дисплей, на который может быть выведена необходимая информация о состоянии приборов, а также отображение диапазона измерений и текущей величины измеряемой концентрации, для некоторых моделей возможна установка сенсорного экрана.
Все приборы в базовой комплектации оснащены выходными сигналами 4-20 мА по каждому измеряемому компоненту. По требованию заказчика устанавливаются платы и разъемы для обеспечения коммуникации с прибором по протоколам Ethernet, Modbus, Profibus и многим другим. Использование современных протоколов обмена данными позволяет удаленно управлять прибором, осуществлять перенастройку, калибровку, изменение рабочих диапазонов и многие другие необходимые операции без непосредственного доступа к анализатору.
Газоанализатор BA 1000, BA 2000, BA 3000, BA 3 select, BA3500, BA4000, BA4500, BA4510, BA5000, BA6000 или BA8000.
Сенсор газоанализатора BA 1000, BA 2000, ВА 8000 (по дополнительному заказу).
Система пробоотбора (по дополнительному заказу).
Руководство по эксплуатации - 1 экз.
Методика поверки -1 экз.
Основные метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
Анализируемый компонент |
Диапазон измерений, объемная доля |
Пределы допускаемых значений приведенной погрешности, % |
BA 1000, BA 2000, BA 3 select, BA 3OO0, BA 3500, BA 4000, 6000, BA 7000, BA 8000 |
BA 4500, BA 4510, BA 5000, BA | |
O2 |
(0 - 5) млн-1, (0 - 10) млн-1, (0 - 20) млн-1, (0 - 50) млн-1, (0 - 100) млн-1, (0 - 200) млн-1, (0 - 500) млн-1, (0 - 1000) млн-1, (0 - 1) % |
± 10 |
(0 - 2) %, (0 - 5) %, (0 - 10) % |
± 5 | |
(0 - 30) %, (0 - 50) %, (0 - 100) % (50 - 100) %, (80 - 100) %, (95 - 100) %, (96 - 100) %, (98 - 100) % |
± 2 |
Анализируемый компонент |
Диапазон измерений, объемная доля |
Пределы допускаемых значений приведенной погрешности, % |
BA 3 select, BA 3000, BA 3500, BA 5000, BA 600( |
), BA 7000, BA 8000 | |
CO |
(0 - 20) млн-1, (0 - 50) млн-1, (0 - 100) млн-1, (0 - 200) млн-1, (0 - 300) млн-1 |
± 10 |
(0 - 500) млн-1, (0 - 1000) млн-1, (0 - 1) %, (0 - 2) %, (0 - 5) % |
± 5 | |
(0 - 10) %, (0 - 30) %, (0 - 50) %, (0 - 100) %, (50 - 100) %, (80 - 100) % |
± 2 | |
CO2 |
(0 - 10) млн-1,(0 - 20) млн-1, (0 - 50) млн-1, (0 - 100) млн-1, (0 - 500) млн-1, (0 - 1000) млн-1, (0 - 1) % |
± 10 |
(0 - 2) %, (0 - 5) %, (0 - 10) % |
± 4 | |
(0 - 30) %, (0 - 50) %, (0 - 100) %, (50 - 100) %, (80 - 100) % |
± 2 | |
NO |
(0 - 10) млн'1, (0 - 20) млн-1, (0 - 50) млн-1 |
± 25 |
(0 - 100) млн-1, (0 - 200) млн-1 |
± 10 | |
(0 - 500) млн-1, (0 - 1000) млн-1, (0 - 1) % |
± 8 | |
(0 - 2) %, (0 - 5) %, (0 - 10) % |
± 4 | |
SO2 |
(0 - 10) млн-1 |
± 25 |
(0 - 50) млн-1, (0 - 100) млн-1, (0 - 500) млн-1, (0 - 1000) млн-1, (0 - 1) %, (0 - 2) %, (0 - 5) %, (0 - 10) %, (0 - 30) % |
± 8 | |
N2O |
(0 - 50) млн-1, (0 - 100) млн-1, (0 - 500) млн-1, (0 - 1000) млн-1, (0 - 1) %, (0 - 2) %, (0 - 5) %, (0 - 10) % |
± 12 |
NH3 |
(0 - 5) млн-1, (0 - 10) млн-1, (0 - 50) млн-1 |
± 25 |
(0 - 100) млн-1, (0 - 500) млн-1, (0 - 1000) млн-1, (0 - 1) %, (0 - 2) %, (0 - 5) %, (0 - 10) % |
± 10 | |
(0 - 30) %, (0 - 50) % |
± 6 | |
CH4 |
(0 - 10) млн-1, (0 - 20) млн-1 |
± 25 |
(0 - 50) млн-1, (0 - 100) млн-1, (0 - 500) млн-1 |
± 6 | |
(0 - 1000) млн-1, (0 - 2000) млн-1 , (0 - 5000) млн-1, (0 - 1) % |
± 5 | |
(0 - 2) %, (0 - 5) %, (0 - 10) %, (0 - 30) %, (0 - 50) %, (0 - 100) %, (50 - 100) %, (80 - 100) % |
± 2 | |
C2H4 |
(0 - 20) млн-1, (0 - 50) млн-1, (0 - 100) млн-1, (0 - 500) млн-1, (0 - 1000) млн-1 |
± 12 |
(0 - 1) %, (0 - 2) %, (0 - 5) % |
± 6 | |
(0 - 10) %, (0 - 30) %, (0 - 50) %, (0 - 100) %, (50 - 100) %, (80 - 100) % |
± 2 | |
C3H8 |
(0 - 100) млн-1, (0 - 500) млн-1, (0 - 1000) млн-1, (0 - 1) %, (0 - 2) %, (0 - 5) % |
± 10 |
Анализируемый компонент |
Диапазон измерений, объемная доля |
Пределы допускаемых значений приведенной погрешности, % |
C2H2 |
(0 - 500) млн-1, (0 - 1000) млн-1, (0 - 1) %, (0 - 2) %, (0 - 5) %, (0 - 10) % |
± 8 |
C2H6 |
(0 - 100) млн'1, (0 - 500) млн-1, (0 - 1000) млн-1, (0 - 1) %, (0 - 2) %, (0 - 5) %, (0 - 10) % |
± 8 |
(0 - 30) %, (0 - 50) %, (0 - 100) %, (50 - 100) %, (80 - 100) % |
± 2 | |
C4H10 |
(0 - 100) млн'1, (0 - 500) млн-1, (0 - 1000) млн-1 |
± 12 |
(0 - 1) %, (0 - 2) %, (0 - 5) %, (0 - 10) % |
± 4 | |
H2O |
(0 - 10) млн-1, (0 - 100) млн-1, (0 - 500) млн-1, (0 - 1000) млн-1 |
± 20 |
(0 - 1) %, (0 - 2) %, (0 - 5) %, (0 - 10) %, (0 - 30) % |
± 10 | |
N02 |
(0 - 10) млн-1, (0 - 20) млн-1 |
± 25 |
(0-50) млн-1, (0 - 100) млн-1, (0 - 500) млн-1, (0 - 1000) млн-1, (0 - 1) % |
± 8 | |
(0 - 2) % |
± 4 | |
H2S |
(0 - 5) млн-1, (0 - 10) млн-1 |
± 25 |
(0-50) млн-1, (0 - 100) млн-1, (0 - 500) млн-1, (0 - 1000) млн-1 |
± 10 | |
(0 - 1) %, (0 - 2) %, (0 - 5) %, (0 - 10) % |
± 4 | |
Cl2 |
(0 - 10) млн-1, (0-50) млн-1, (0 - 100) млн-1, (0 - 500) млн-1 |
± 25 |
HF |
(0 - 5) млн-1, (0 - 10) млн-1 (0-50) млн-1, (0 - 100) млн-1, (0 - 500) млн-1, (0 - 1000) млн-1 |
± 25 |
HCl |
(0 - 10) млн-1, (0 - 20) млн-1, (0-50) млн-1, (0 - 100) млн-1, (0 - 500) млн- |
± 25 |
Время прогрева не более 60 мин.
Время установления показаний не более 60 с.
Параметры электрического питания, габаритные размеры и масса газоанализаторов приведены в таблице 3
Таблица 3
Модель газоанализатора |
Параметры питания |
Потребляемая мощность |
Г абаритные размеры, не более |
Масса, не более |
BA 1000, BA 2000 Сенсор |
24 В пост. тока |
15,6 ВА |
85 x 90 x 65 мм |
1,1 кг |
BA 1000, BA 2000 блок электроники |
115 / 230 В 48 - 62 Гц |
120 ВА |
200 х 250 х140 мм |
2,1 кг |
BA 4000, BA 4500, BA 4510 |
100 / 240 В 47 - 63 Гц |
20 ВА |
135x100x240 мм |
3,0 кг |
Модель газоанализатора |
Параметры питания |
Потребляемая мощность |
Г абаритные размеры, не более |
Масса, не более |
BA 3000, BA 3 select, BA 3500, BA 5000, BA 6000, BA 8000 |
115 / 230 В 50 - 60 Гц |
260 В А |
133 х 483 х 450 мм |
10,0 кг |
ВА 8000 сенсор |
115 / 230 В 48 - 62 Гц |
90 ВА |
163 х 163х 395 мм |
3,4 кг |
Условия эксплуатации газоанализатора:
-
- диапазон температуры окружающей среды 5 50 oC
-
- диапазон относительной влажности окружающей и анализируемой среды, % до 90
-
- диапазон атмосферного давления 84 106,7 кПа
