Сведения о средстве измерений: 48830-12 Приборы ультразвуковые

Номер по Госреестру СИ: 48830-12
48830-12 Приборы ультразвуковые
(УНСКАН-01)

Назначение средства измерений:
Приборы ультразвуковые УНСКАН-01 (в дальнейшем - приборы) предназначены для измерения времени распространения ультразвуковых колебаний в углеродных нитях, предназначенных для наполнения пластмасс при изготовлении углепластиков конструкционного назначения, прессовочных материалов различного назначения и других технических целей.

сертификация программного обеспечения
Внешний вид. Приборы ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы ультразвуковые
Рисунок № 1
Внешний вид. Приборы ультразвуковые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы ультразвуковые
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 20.01.2017
Номер записи - 137964
ID в реестре СИ - 360364
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ООО "НПО "РДМ-ВИГОР"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.

Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.

В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.

Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Приборы ультразвуковые (УНСКАН-01)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "НПО "РДМ-ВИГОР"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
44488-10
01.04.2015
Тестеры ультразвуковые, УЗТ-РДМ
ООО "НПО "РДМ-ВИГОР" (РОССИЯ г.Москва)
ОТ
МП
1 год
45152-10
28.07.2021
Дефектоскопы ультразвуковые, УДС2-РДМ-23
ООО "НПО "РДМ-ВИГОР" (РОССИЯ г.Москва)
ОТ
МП
1 год
48830-12
20.01.2017
Приборы ультразвуковые, УНСКАН-01
ООО "НПО "РДМ-ВИГОР" (РОССИЯ г.Москва)
ОТ
МП
1 год
50250-12
25.06.2017
Дефектоскопы ультразвуковые, УДС2-РДМ-12
ООО "НПО "РДМ-ВИГОР" (РОССИЯ г.Москва)
ОТ
МП
1 год
50250-17
21.03.2027
Дефектоскопы ультразвуковые, УДС2-РДМ-12
ООО "НПО "РДМ-ВИГОР" (РОССИЯ г.Москва)
ОТ
МП
1 год
60978-15
30.06.2021
Дефектоскопы ультразвуковые, УДС2М-35
ООО "НПО "РДМ-ВИГОР" (РОССИЯ г.Москва)
ОТ
1 год
66978-17
21.03.2027
Дефектоскопы ультразвуковые, УДС2М-35
ООО "НПО "РДМ-ВИГОР" (РОССИЯ г.Москва)
ОТ
МП
1 год
66979-17
21.03.2027
Дефектоскопы ультразвуковые, УДС2-РДМ-23
ООО "НПО "РДМ-ВИГОР" (РОССИЯ г.Москва)
ОТ
МП
1 год
71196-18
21.05.2023
Дефектоскопы ультразвуковые, УДС2-РДМ-24
ООО "НПО "РДМ-ВИГОР" (РОССИЯ г.Москва)
ОТ
МП
1 год

Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.

Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.

Стоимость 200 руб. или по подписке

Кто поверяет Приборы ультразвуковые (УНСКАН-01)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Приборы ультразвуковые (УНСКАН-01)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Кузбасский ЦСМ
Кемеровская область
6733 7072
ФБУ Красноярский ЦСМ
Красноярский край
7416 7072
ФБУ Омский ЦСМ
Омская область
6733 7072
ФБУ Томский ЦСМ
Томская область
7407 7072

Программное обеспечение

Программное обеспечение (ПО) УНСКАН-01, установленное на прибор позволяет управлять электронным блоком, изменять настройки, управлять сбором и анализом данных.

Защита  программного обеспечения  УНСКАН-01   от  непреднамеренных  и

преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.

Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1. Таблица 1

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер)

ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентикатора

ПО

Программа управления

УНСКАН-01

v1.0

---*

* ПО УНСКАН-01 прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя.


Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель прибора способом наклеивания (рисунок 2).


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Используется для прямых измерений в соответствии с методиками приведенными в руководстве по эксплуатации «Прибор ультразвуковой УНСКАН-01. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к приборам ультразвуковым УНСКАН-01

  • 1. ТУ 4276-011-88409240-11 Приборы ультразвуковые УНСКАН-01;

  • 2. Техническая документация НПП «MDR Grup» SRL, Республика Молдова.

Поверка

Поверка

осуществляется согласно методике поверки - раздел 8 руководства по эксплуатации «Прибор ультразвуковой УНСКАН-01. Руководство по эксплуатации», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в сентябре 2011 года.

Основные средства поверки:

  • 1. Тестер ультразвуковой УЗТ-РДМ. Диапазон регулировки ослабления аттенюатора: 0 -96 дБ. Максимальная амплитуда выходного сигнала генератора: не менее 2,5 В. Пределы допускаемой абсолютной погрешности установки задержки радиоимпульсов (Dx) относительно синхроимпульсов: не более ±(0,01+0,001Dx) мкс.

  • 2. Осциллограф универсальный С1-65. Диапазон измерения амплитуд импульсных сигналов от 15 мВ до 60 В на деление. Относительная погрешность измерения амплитуды ± 6%.


Изготовитель

Общество с ограниченной ответственностью Научно-производственное объединение «РДМ-Вигор » (ООО НПО «РДМ-Вигор»)
109472, Российская федерация, г. Москва, Волгоградский пр-т, д. 197, пом. 3, тел. (495) 741-80-40

Испытательный центр

Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП "ВНИИОФИ"), аттестат аккредитации (Госреестр №30003-08) от 30.12.2008.
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru

Принцип действия прибора основан на вычислении разности времён поступления электрических сигналов с ультразвуковых пьезоэлектрических преобразователей (ПЭП) на вход приёмника электронного блока на двух базах прозвучивания углеродной нити.

Величина времени распространения УЗК, измеренная прибором, используется для расчёта прочности нити (путём определения модуля упругости) по известным соотношениям и утверждённым ведомственным методикам контроля.

В приборе использована раздельная схема подключения передающего и приёмного ПЭП к электронному блоку.

В приборе, наряду с цифровой индикацией измеренного значения времени распространения, предусмотрен вывод на экран матричного индикатора осциллограмм принятых ПЭП эхо-сигналов, что позволяет с высокой достоверностью контролировать качество углеродных нитей.

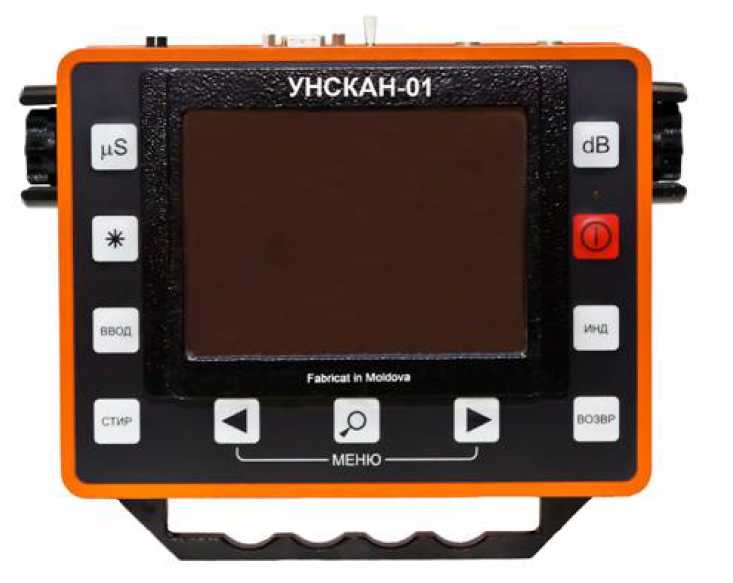

Фотография общего вида прибора представлена на рисунке 1.

Внешний вид. Приборы ультразвуковые (УНСКАН-01), http://oei-analitika.ru

Рисунок 1 - Общий вид прибора

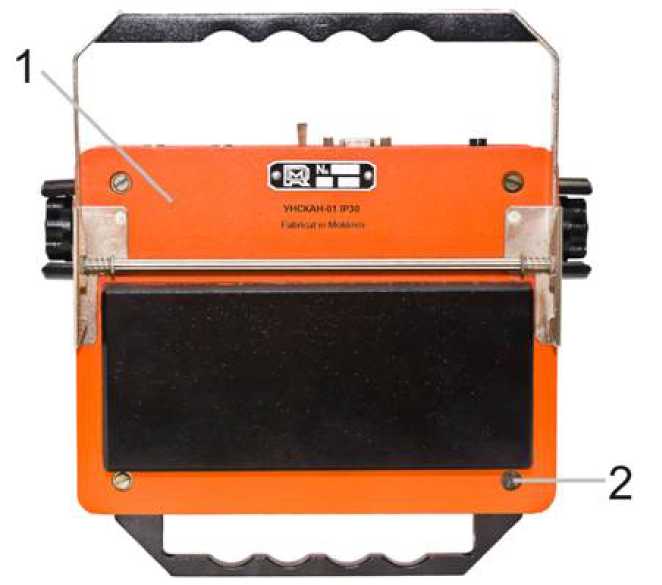

От несанкционированного вскрытия прибор защищен установкой пломбы. Фотография места установки пломбы представлена на рисунке 2.

Внешний вид. Приборы ультразвуковые (УНСКАН-01), http://oei-analitika.ru

Рисунок 2

1 - место для нанесения знака утверждения типа;

2 - место пломбировки (пломба находится под блоком аккумуляторов)


Таблица 3

п.п

Наименование и условное обозначение

Количество

1.

Блок электронный

1 шт.

2.

Устройство зарядное

1 шт.

3.

ПЭП П111-01-РДМ-19

3 шт.

4.

Устройство сканирования

1 шт.

5.

Кабель соединительный

1 шт.

6.

Сумка - чехол

1 шт.

7.

Компакт-диск CD-R 700 МВ с программой вывода информации на ПК

1 шт.

8.

Руководство по эксплуатации с методикой поверки

1 экз.


приведены в таблице 2. Таблица 2

Наименование характеристики

Значение

Диапазон измерения времени распространения ультразвуковых колебаний (УЗК) в углеродных нитях, мкс

От 5 до 180

Пределы допускаемой основной абсолютной погрешности измерения времени распространения УЗК в углеродных нитях при температуре окружающей среды 20±1 оС, мкс

± (0,1 + 0,005* Тх), где Тх - измеряемое время распространения УЗК, мкс

Дискретность измерения времени распространения УЗК в углеродных нитях, мкс

0,1

Пределы допускаемой дополнительной абсолютной погрешности измерения времени распространения УЗК в углеродных нитях, вызванной отклонением температуры окружающей среды от 20±1 о

С, мкс

± (0,1+0,01Тх), где Тх - измеряемое время распространения УЗК, мкс

Пороговая чувствительность приемника сигналов, мВ

600±100

Амплитуда первого вступления электрических импульсов на входе приемника сигналов ПЭП, В

0,003 ± 0,002

Размах электрических импульсов генератора импульсов возбуждения, В

225 ± 35

Эффективная частота эхо-импульса генератора импульсов возбуждения, кГц

100 ± 20

Напряжение питания, В от аккумуляторной батареи от сети переменного тока с частотой 50 Гц

От 10,4 до 13,8

220 +22.зз

Ток, потребляемый прибором от автономного источника питания (при напряжении 12 В), А, не более

0,5

Время непрерывной работы прибора от полностью заряженной аккумуляторной батареи при температуре (25 ± 15) °С, ч, не менее

4

Рабочее поле экрана матричного индикатора, вертикальхгоризонталь, мм, не менее

80х100

Габаритные размеры, длинахширинахвысота, мм, не более

250x210x100

Масса со встроенной аккумуляторной батареей питания, без комплекта ЗИП, кг, не более

3,0

Условия эксплуатации:

Температура окружающей среды, оС

Относительная влажность воздуха при температуре 25 оС, %

От плюс 10 до плюс 40

80 ± 3
