Номер по Госреестру СИ: 48785-11
48785-11 Набор мер визуальной диффузной оптической плотности в проходящем свете
(STRUCTURIX CERTIFIED DENSTEP)
Назначение средства измерений:
Набор мер визуальной диффузной оптической плотности в проходящем свете
STRUCTURIX CERTIFIED DENSTEP предназначен для воспроизведения единицы визуальной диффузной оптической плотности, а также для поверки денситометров.
Внешний вид.
Набор мер визуальной диффузной оптической плотности в проходящем свете
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на пакет упаковочный картонный методом наклеивания и на руководство по эксплуатации печатным методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Набор мер визуальной оптической плотности в проходящем свете STRUCTURIX CERTIFIED DENSTEP. Руководство по эксплуатации», раздел 6.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к набору мер визуальной диффузной оптической плотности в проходящем свете
ГОСТ 8.588-06 «Государственная поверочная схема для средств измерений оптической плотности материалов».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Поверка средств измерений оптической плотности, используемых в области рентгенографии, а так же в области неразрушающего контроля.
Поверка
Поверкаосуществляется по документу: «Набор мер визуальной диффузной оптической плотности в проходящем свете STRUCTURIX CERTIFIED DENSTEP. Методика поверки
МП 11-2011», утвержденному ГЦИ СИ «ВНИИОФИ» 02.09.2011 г.
Основные средства поверки:
1 Установка денситометрическая УД-1 Основные метрологические характеристики:
-
- оптическая плотность D = 0 - 6 Б;
-
- предел допускаемых значений погрешности измерений AD = 0,006 - 0,015 Б.
Изготовитель
Фирма «GE Inspection Technologies», США.50 Industrial Park Road, USA
Lewistown, PA 17044
Tel: +1 717 242 0327
Заявитель
ФБУ «Краснодарский ЦСМ»,
Россия, Краснодарский край, 350040, г. Краснодар, ул. Айвазовского, 104 а.
Тел. (861) 233-72-97, 235-36-57, факс (861) 233-85-86.
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптико-физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия набора мер заключается в дискретно меняющемся пропускании рентгенологической пленки излучения в оптическом диапазоне соответственно дискретно меняющейся визуальной диффузной оптической плотности участков (полей) рентгенологической пленки.
Набор мер представляет собой прозрачную рентгенологическую пленку, содержащую 15 участков (полей) с переменной дискретно меняющейся плотностью потемнения.
Набор мер визуальной диффузной оптической плотности в проходящем свете STRUCTURIX CERTIFIED DENSTEP производится на промышленной рентгенологической пленке STRUCTURIX D7. Пленка имеет синюю основу и покрыта эмульсией с обеих сторон.

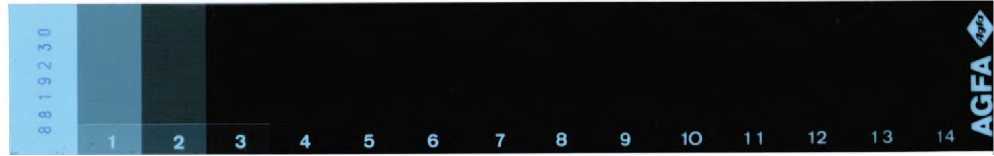

Рисунок 1 - Внешний вид набора мер визуальной диффузной оптической плотности в проходящем свете STRUCTURIX CERTIFIED DENSTEP
Таблица 1
Наименование характеристики |
Значение характеристики | ||
Диапазон визуальной диффузной оптической плотности в проходящем свете, Б |
0,14 - 4,21 | ||
Значения оптической плотности и погрешности их измерения |
Номер поля набора мер оптической плотности |
Значение визуальной диффузной оптической плотности в проходящем свете, Б |
Пределы допускаемых значений погрешности измерения, Б |
1 |
0,144 |
0,006 | |
2 |
0,296 |
0,006 | |
3 |
0,595 |
0,006 | |
4 |
0,899 |
0,006 | |
5 |
1,205 |
0,006 | |
6 |
1,512 |
0,006 | |
7 |
1,806 |
0,006 | |
8 |
2,120 |
0,01 | |
9 |
2,412 |
0,01 | |
10 |
2,726 |
0,01 | |
11 |
3,020 |
0,01 |
12 |
3,313 |
0,01 | |
13 |
3,631 |
0,01 | |
14 |
3,918 |
0,01 | |
15 |
4,210 |
0,04 | |
Г абаритные размеры, мм, не более |
35 х 230 | ||
Масса, г, не более |
5,178 | ||
Условия эксплуатации: температура, °С |
21-25 | ||
относительная влажность, % |
45-85 |
