Номер по Госреестру СИ: 48563-11
48563-11 Система измерительная количества нефтепродуктов и сжиженного углеводородного газа на Старомарьевской нефтебазе ООО "ЛУКОЙЛ-Югнефтепродукт"
(Нет данных)
Назначение средства измерений:
Система измерительная количества нефтепродуктов и сжиженного углеводородного газа (СУГ) на Старомарьевской нефтебазе ООО «ЛУКОЙЛ-Югнефтепродукт» (далее - ИС), заводской № 01, предназначена для:
- измерений массы нефтепродуктов и СУГ взвешиванием на вагонных весах ж/д цистерн при приеме;
- измерений массы (массового расхода), объема и температуры нефтепродуктов в установках налива нефтепродуктов в автоцистерны;
- измерений массы нефтепродуктов и СУГ взвешиванием на автомобильных весах автоцистерн при отпуске;
- обработки, индикации, регистрации, оформлении и хранении результатов измерений.
Внешний вид.
Система измерительная количества нефтепродуктов и сжиженного углеводородного газа на Старомарьевской нефтебазе ООО "ЛУКОЙЛ-Югнефтепродукт"
Рисунок № 1
Внешний вид.
Система измерительная количества нефтепродуктов и сжиженного углеводородного газа на Старомарьевской нефтебазе ООО "ЛУКОЙЛ-Югнефтепродукт"
Рисунок № 2
Внешний вид.
Система измерительная количества нефтепродуктов и сжиженного углеводородного газа на Старомарьевской нефтебазе ООО "ЛУКОЙЛ-Югнефтепродукт"
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 137653
ID в реестре СИ - 360053
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Филиал ООО "ЛУКОЙЛ-ИНФОРМ"
Страна - РОССИЯ
Населенный пункт - г.Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Система измерительная количества нефтепродуктов и сжиженного углеводородного газа на Старомарьевской нефтебазе ООО "ЛУКОЙЛ-Югнефтепродукт" (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Филиал ООО "ЛУКОЙЛ-ИНФОРМ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39570-08 |
Система измерений количества и показателей качества нефтепродуктов на ПСУ "Камбарка" общества с ограниченной ответственностью ЛУКОЙЛ-Магистральный нефтепродуктопровод, Нет данных Филиал ООО "ЛУКОЙЛ-ИНФОРМ" (РОССИЯ г.Пермь) |
ОТ |
1 год |
|
40497-09 |
Система автоматизированная измерения и управления технологическими процессами Судогодской нефтебазы ООО "ЛУКОЙЛ-Волганефтепродукт", Нет данных Филиал ООО "ЛУКОЙЛ-ИНФОРМ" (РОССИЯ г.Пермь) |
ОТ |
1 год |
|
40616-09 |
Система измерительно-управляющая берегового резервуарного парка Варандейского нефтяного отгрузочного терминала ОАО "Варандейский терминал" СИУ БРП ВНОТ, Нет данных Филиал ООО "ЛУКОЙЛ-ИНФОРМ" (РОССИЯ г.Пермь) |
ОТ |
1 год |
|
42835-09 |
Система измерений количества и показателей качества нефтепродуктов ГПС "Пермь" Территориально-производственного управления (ТПУ) г.Пермь ООО "ЛУКОЙЛ-Транс", Нет данных Филиал ООО "ЛУКОЙЛ-ИНФОРМ" (РОССИЯ г.Пермь) |
ОТ |
1 год |
|
42836-09 |
Система измерительная количества нефтепродуктов нефтебазы № 450 Свердловского филиала ООО "ЛУКОЙЛ-Пермнефтепродукт", Нет данных Филиал ООО "ЛУКОЙЛ-ИНФОРМ" (РОССИЯ г.Пермь) |
ОТ |
1 год |
|
44117-10 |
Система измерительная количества нефтепродуктов на Старомарьевской нефтебазе ООО "ЛУКОЙЛ-Югнефтепродукт", Нет данных Филиал ООО "ЛУКОЙЛ-ИНФОРМ" (РОССИЯ г.Пермь) |
ОТ |
1 год |
|
48563-11 |
Система измерительная количества нефтепродуктов и сжиженного углеводородного газа на Старомарьевской нефтебазе ООО "ЛУКОЙЛ-Югнефтепродукт", Нет данных Филиал ООО "ЛУКОЙЛ-ИНФОРМ" (РОССИЯ г.Пермь) |
ОТ |
1 год |
|
53895-13 |
Система измерительная Астраханской нефтебазы № 5 ООО "ЛУКОЙЛ-Нижневолжскнефтепродукт", Нет данных Филиал ООО "ЛУКОЙЛ-ИНФОРМ" (РОССИЯ г.Пермь) |
ОТ |
1 год |
|
53896-13 |
Система измерительная Волгоградской нефтебазы ООО "ЛУКОЙЛ-Нижневолжскнефтепродукт", Нет данных Филиал ООО "ЛУКОЙЛ-ИНФОРМ" (РОССИЯ г.Пермь) |
ОТ |
1 год |
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Система измерительная количества нефтепродуктов и сжиженного углеводородного газа на Старомарьевской нефтебазе ООО "ЛУКОЙЛ-Югнефтепродукт" (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерительная количества нефтепродуктов и сжиженного углеводородного газа на Старомарьевской нефтебазе ООО "ЛУКОЙЛ-Югнефтепродукт" (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на металлическую маркировочную табличку, крепящуюся снаружи на функциональные блоки системы в виде наклейки, а также типографским способом на титульных листах эксплуатационных документов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений описана в руководстве по эксплуатации «Система измерительная количества нефтепродуктов и сжиженного углеводородного газа на Старомарьевской нефтебазе ООО «ЛУКОЙЛ-Югнефтепродукт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе измерительной количества нефтепродуктов и сжиженного углеводородного газа на Старомарьевской нефтебазе ООО «ЛУКОЙЛ-Югнефтепродукт»
-
1 ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
-
2 ГОСТ Р 8.596-02 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
-
3 ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений массы.
-
4 ГОСТ 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
-
5 ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- осуществлении торговли и товарообменных операций;
- выполнение государственных учетных операций.
Поверка
Поверкаосуществляется по документу «Инструкция. Система измерительная количества нефтепродуктов и сжиженного углеводородного газа на Старомарьевской нефтебазе ООО «ЛУКОЙЛ-Югнефтепродукт». Методика поверки. МЦКЛ.0014.МП», утверждённому руководителем ГЦИ СИ ООО КИП «МЦЭ» 20.07.2011 г.
Основные средства поверки:
- весоповерочный вагон с гирями класса точности М1 по ГОСТ 7328-2001, общей массой не менее 64 т;
- весоповерочный автомобиль с гирями класса точности М1 по ГОСТ 7328-2001, общей массой не менее 20 т;
- термометр ртутный стеклянный лабораторный ТЛ-4, 2 класса, диапазон измерений от 0 до 55 оС; 3
- мерник 2 разряда вместимостью 2,0 м 3 с основной погрешностью не более ± 0,1 %, по ГОСТ 8.400-80;
- весы электронные KES 3000 (зарегистрированы в Госреестре № 19327-05, наибольший предел взвешивания 3000 кг, цена поверочного деления 100 г.
Испытательный центр
Государственный центр испытаний средств измерений ООО КИП «МЦЭ»125424 г. Москва, Волоколамское шоссе, 88, стр. 8
тел: (495) 491 78 12, (495) 491 86 55
E-mail:sittek@mail.ru, kip-mce@nm.ru
Принцип действия ИС состоит в получении измерительной информации с помощью измерительных преобразований, обработки результатов измерений, индикации и регистрации результатов измерений и результатов их обработки.
При измерении массы нефтепродуктов и СУГ в железнодорожных цистернах применяется прямой метод статических измерений с использованием вагонных весов. При измерении массы нефтепродуктов, наливаемых в автоцистерны, применяется прямой метод динамических измерений с использованием массовых расходомеров-счётчиков или прямой метод статических измерений с использованием автомобильных весов. При измерении массы СУГ в автоцистернах применяется прямой метод статических измерений с использованием автомобильных весов. При измерении температуры нефтепродуктов при наливе в автоцистерны, применяется прямой метод измерений.
ИС состоит из измерительных, связующих, вычислительных и вспомогательных компонент, образующих измерительные каналы (ИК):
-
- ИК массы ж/д цистернах (нефтепродукт и СУГ) - 1 шт.;
-
- ИК массы нефтепродукта при наливе в автоцистерны - 6 шт.;
-
- ИК объема нефтепродукта при наливе в автоцистерны - 6 шт.;
-
- ИК температуры нефтепродукта при наливе в автоцистерны - 6 шт.;
-
- ИК массы автоцистерн (нефтепродукт и СУГ) на автомобильных весах - 1 шт.
Измерительная информация с терминала железнодорожных весов, с расходомеров-счетчиков массовых и преобразователей температуры, установленных на постах налива нефтепродуктов, с автомобильных весов, через соответствующие контроллеры поступает на два автоматизированных рабочих места операторов (АРМ оператора) и сервер автоматизированной системы управления технологическими процессами (АСУ ТП).
Лист № 2 всего листов 5 Перечень измерительных компонент в составе ИК приведен в таблице.
Таблица
|
№ п/п |
Наименование, обозначение типа СИ |
Кол-во, шт. |
№ в Госрее-стре СИ |
|
Железнодорожная эстакада приёма нефтепродуктов | |||
|
1 |
Весы вагонные электронные 7260CS (с терминалом IND780) |
1 |
36884-08 |
|
Посты налива нефтепродуктов в автоцистерны | |||
|
2 |
Счетчик-расходомер массовый Micro Motion с датчиком массового расхода СMF300 и измерительный преобразователь модели 2700, фирмы «Emerson Process Management, Micro Motion Inc.» |
6 |
13425-06 |
|
3 |
Термопреобразователь сопротивления платиновый серии TR (модель TR66), фирмы Endress+Hauser Sicestherm S.r.L. |
6 |
26239-06 |
|
4 |
Преобразователь измерительный iTEMP TMT (модель ТМТ 182), фирмы «Endress+Hauser GmbH+Co.K.G» |
5 |
39840-08 |
|
5 |
Преобразователь измерительный iTEMP TMT (модель ТМТ 181), фирмы «Endress+Hauser GmbH+Co.K.G» |
1 |
39840-08 |
|
6 |
Комплекс измерительно-вычислительный и управляющий на базе платформы Logix (контроллер Controllogix cерии 1756), фирмы «Rockwell Automation Allen-Bradley» |
1 |
42664-09 |
|
Автомобильные весы | |||
|
7 |
Весы автомобильные QCZ/ZCS-60 (с контроллером IND310) |
1 |
34057-07 |
Измерительные компоненты в составе ИК имеют взрывобезопасное исполнение и разрешение на применение на взрывоопасных объектах.
Для сохранности информации в случаях аварий и сбоев в ИС применяются источники бесперебойного питания.
В ИС предусмотрена возможность ведения журнала отказов, неисправностей, пропаданий напряжения и других нештатных ситуаций работы оборудования и программного обеспечения, а также случаев нештатных действий персонала.
Сервер АСУ ТП осуществляет сбор и обработку измерительной информации, накопление и хранение архива, осуществляет информационный обмен с сервером базы данных и АРМ операторов. Операторская станция визуализирует текущую и архивную информацию, формирует отчетные документы и обеспечивает управление исполнительными механизмами технологического уровня.
Сервер АСУ ТП и АРМ операторов выполнены на базе процессора Intel Pentium 4 с установленным программным обеспечением (ПО) «CitectSCADA», «ORACLE», «Петроникс-НБ».
В ИС предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя). Пломбирование ИС осуществляется путем пломбировки датчика массового расхода CMF300 и измерительного преобразователя 2700. Пломбировка измерительного преобразователя 2700 производится согласно рисунку 1. Измерительный преобразователь 2700 использует запорное устройство и программное обеспечение (ПО), активируемое через сервисный порт, для блокировки несанкционированного доступа к измерительному преобразователю и сопроцессору установленному в датчике массового расхода CMF300 используется проволока, которая проходит через сквозные отверстия в фиксаторах крышек. Пломбировка датчика массового расхода CMF300 производится согласно схемы на рисунке 2.

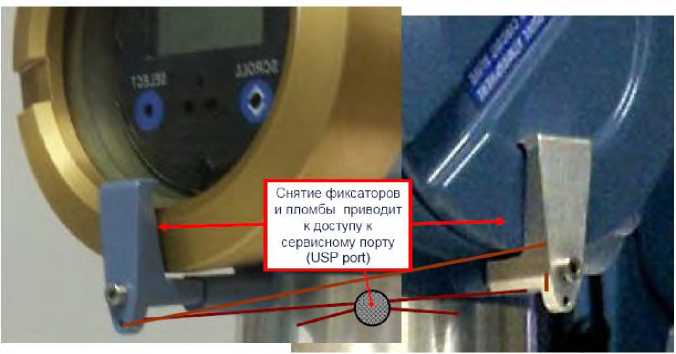

Рисунок 1 - Схема пломбировки измерительного преобразователя 2700
Вид А
Рисунок 2 - Схема пломбировки счетчика-расходомера массового Micro Motion с датчиком массового расхода CMF300 фирмы «Emerson Process Management, Micro Motion Inc.»
Схемы пломбировки остальных СИ из состава ИС в соответствии с их эксплуатационной документацией и как для аналогичных СИ в соответствии с МИ 3002-2006.
-
1 Единичный экземпляр системы измерительной количества нефтепродуктов и СУГ на Старомарьевской нефтебазе ООО «ЛУКОЙЛ-Югнефтепродукт», заводской № 01 1 экз.
-
2 Комплект эксплуатационной документации ...................................................1 компл.
-
3 Методика поверки. МЦКЛ.0014. МП ..............................................................1 экз.
от 1 до 200
Диапазон измерений массы ж/д цистерн, т ............................................
Пределы допускаемой относительной погрешности измерений массы, принимаемого в ж/д цистернах в составе без расцепки, %:
.... ±0,4
... ±0,75
.... 6
Вместимость автоцис-
-
- нефтепродукта .......................................................................................
-
- СУГ ........................................................................................................
Количество постов налива нефтепродуктов в автоцистерны, шт. ........
Диапазон измерений массы (объема) нефтепродукта при наливе в ав-
тоцистерны, т ...........................................................................................
терны
Диапазон измерений массового расхода нефтепродукта при наливе в автоцистерны, т/ч ....................................................................................
Пределы допускаемой относительной погрешности измерений массы (массового расхода) при наливе нефтепродукта в автоцистерны при доверительной вероятности Р=0,95, % ...................................................
Пределы допускаемой относительной погрешности измерений объёма при наливе нефтепродукта в автоцистерны при доверительной вероятности Р=0,95, % ............................................................................
Диапазон измерений температуры нефтепродукта при наливе в автоцистерны, °С ............................................................................................
Пределы абсолютной допускаемой погрешности измерений температуры нефтепродукта при наливе в автоцистерны, °С ............................
Максимальное рабочее давление в трубопроводах нефтепродукта, МПа . Диапазон измерений массы автоцистерн, т ............................................
Пределы допускаемой относительной погрешности измерений массы на автомобильных весах, %:
- нефтепродуктов в автоцистернах после налива ...................................
- СУГ в автоцистернах после налива.......................................................
Рабочие условия эксплуатации:
- температура окружающей среды, °С:
- для контроллера Controllogix серии 1756 ...................................
- для грузоприемного устройства весов вагонных 7260CS и постов налива нефтепродуктов в автоцистерны ........................................
- для грузоприемного устройства весов автомобильных .............
- для контроллера IND 310 ............................................................
- относительная влажность, % ................................................................
- атмосферное давление, кПа ..................................................................
Напряжение электропитания от сети переменного тока частотой (50 ± 1) Гц, В ............................................................................
Средняя наработка на отказ, ч ................................................................
Средний срок службы, лет ......................................................................
от 6,8 до 136
± 0,15
..... ± 0,2
.о.т минус 15 до плюс 30
.. ± 0,5
..... 0,3
..... от 0,2 до 60
±0,4
±1,0
..... от 15 до 30
.....от минус 25 до 40
.о..т..минус 40 до плюс 45
.о.т минус 10 до плюс 40
..... от 30 до 80
..... от 84 до 106,7
..... (220; 380)-+1150%%
............. 20 000
............. 10
