Номер по Госреестру СИ: 48554-11
48554-11 Масс-спектрометр с индуктивно связанной плазмой
(X SERIES 7)
Назначение средства измерений:
Масс-спектрометр с индуктивно-связанной плазмой «X SERIES 7» предназначен для измерения массовой концентрации различных элементов в пробах веществ и материалов, растворах, продуктах питания, почвах и т.д.
Внешний вид.
Масс-спектрометр с индуктивно связанной плазмой
Рисунок № 1
Внешний вид.
Масс-спектрометр с индуктивно связанной плазмой
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 137640
ID в реестре СИ - 360040
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Thermo Electron Corporation"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1831 от 2017.08.31 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Масс-спектрометр с индуктивно связанной плазмой (X SERIES 7)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Thermo Electron Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13987-06 01.06.2011 |
Спектрометры эмиссионные с индуктивно связанной плазмой, iCAP 6000 Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
15676-05 01.03.2010 |
Спектрофотометры, Helios Alpha, Helios Beta, Helios Gamma, Helios Delta, Helios Epsilon, Evolution 100, Evolution 300, Evolution 500, AquaMate 9423 AQA 2500E/2700E, AquaMate 9423 AQA 2000E/2200E Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
16731-04 01.08.2009 |
Анализаторы титрометрические лабораторные, ORION мод. 930, 950, 960 Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
17278-05 01.03.2010 |
Фурье-спектрометры инфракрасные, Nicolet Series, Nicolet NXR FT Raman, ECO 1000 Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
17278-06 01.10.2011 |
Фурье-спектрометры инфракрасные, Nicolet (мод. 380, 4700, 5700, 6700, 8700, ECO/RS, NXR FT Raman, ECO 1000) Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
19879-06 01.10.2011 |
Денсиметры, SARASOTA FD 900, мод. FD 910, FD 950, FD 960 Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
26655-04 01.04.2009 |
Масс-спектрометры, Prima δB, Prima δB EX Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27037-04 01.06.2009 |
Анализаторы, Orion 1817LL Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
29131-05 01.05.2010 |
Системы термолюминесцентные дозиметрические автоматизированные, Harshaw мод. 6600 Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
29204-05 01.06.2010 |
Уровнемеры радиолокационные, Accu-Wave Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
29209-05 01.06.2010 |
Плотномеры радиоизотопные, DensityPRO, DensityPRO+ и SGD/O Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
29210-05 01.06.2010 |
Уровнемеры радиоизотопные, Level PRO и LevelPRO+ Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
31211-06 01.04.2011 |
Спектрофотометры, Evolution 600 Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
33544-06 01.01.2012 |
Анализаторы лабораторные, Orion Star Series Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
36119-07 01.11.2012 |
Дозиметры рентгеновского и гамма-излучения, FH 40G-L10Ω Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
37525-08 01.05.2013 |
Анализаторы портативные, MIRAN SAPPHIRE мод. XL Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
40363-09 |
Система томографическая для измерения профиля стальной полосы, RM 312 VME Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
40365-09 |
Комплект мер толщины, профиля и ширины, Нет данных Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
40366-09 |
Устройство для поверки системы по параметру планшетности, RM 312 Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44365-10 |
Микроанализатор рентгеновский энергодисперсионный в составе электронного микроскопа, Noran System SIX (микроанализатор) JSM-5400 (микроскоп) Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
48554-11 |
Масс-спектрометр с индуктивно связанной плазмой, X SERIES 7 Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
27095-04 01.06.2009 |
Спектрометры рентгенофлуоресцентные, ARL Optim'X Фирма "Thermo Electron Corporation" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Масс-спектрометр с индуктивно связанной плазмой (X SERIES 7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Масс-спектрометр с индуктивно связанной плазмой (X SERIES 7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление процессом измерения и обработки выходной информации осуществляется от компьютера с помощью программного обеспечения PlasmaLab (далее по тексту ПО). Программным образом осуществляется настройка масс-спектрометра, оптимизация его пара метров, управление работой, обработка выходной информации, печать и запоминание результатов анализа.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО масс-спектрометра с индуктивно-связанной плазмой «X SERIES 7» представлены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентифик ационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификат ора ПО |
|
Программное обеспечение PlasmaLab |
PlasmaLab.exe |
V2.3.0 |
F1361905AFA0E2C6 D4F09DFC916C63FE |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации печатным способом и на корпус масс-спектрометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Масс-спектрометр с индуктивно-связанной плазмой «X SERIES ». Руководство по эксплуатации п. Е (Работа с PlasmaScreen).
Лист № 4
Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к масс-спектрометру «X SERIES 7»
Техническая документация фирмы «Thermo Electron corporation», Великобритания.
Поверка
Поверкаосуществляется по документу «Масс-спектрометр с индуктивно-связанной плазмой «X SERIES 7». Методика поверки № МП 56.Д4-11», утвержденной ФГУП «ВНИИОФИ» 21 ноября 2011 г.
Основные средства поверки:
Государственные стандартные образцы состава растворов ионов металлов ГСО 7780-2000 (Литий), ГСО 7880-2001 (Кобальт), ГСО 7477-98 (Висмут), Индий ВЧ по ГОСТ 10297-94.
Изготовитель
«Thermo Electron corporation», Великобритания Ion Path Road Three Winsford Chehire CW7 3BX, UK Tel: 44(0)1606 548 100Заявитель
ОАО «ВНИИНМ им. академика А.А. Бочвара» 123060 Москва, а/я369
Телефон 8(499)190-4994
http//www.bochvar.ru
E-mail: post@bochvar.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Масс-спектрометр с индуктивно-связанной плазмой «X SERIES 7» представляет собой стационарный лабораторный прибор, в котором реализован метод масс-спектрометрии с ионизацией определяемых элементов в высокочастотной аргоновой плазме.
Управляемый и контролируемый компьютером масс-спектрометр состоит из источника ионов - блока индуктивно-связанной плазмы, системы ионных линз, вакуумной системы и масс-анализатора. Масс-спектрометр оснащен специальной системой, устраняющей разряд между плазмой, и пробоотборным конусом перехода между вакуумной системой и аргоновой плазмой.
Источник ионов масс-спектрометра состоит из радиочастотного генератора, работающего на частоте 27,12 МГц с мощностью, подводимой к плазме от 100 до 1600 Вт и блока ввода пробы, который включает горизонтально расположенную горелку, распылительную камеру, распылитель и перистальтический насос.
Исследуемая проба с помощью перистальтического насоса поступает в распылитель и затем в виде аэрозоля транспортируется потоком аргона в высокотемпературную зону плазмы. Под действием высокой температуры вещество испаряется и ионизируется. Выделившиеся ионы с помощью ионных линз отделяются от фотонов и нейтральных частиц и попадают в квадроупольный масс-анализатор.
В масс-анализаторе, в зависимости от отношения массы к заряду, осуществляется разделение ионов. Регистрация ионов осуществляется с помощью умножителя, который может работать как в режиме счета импульсов, так и в аналоговом режиме, что обеспечивает динамический диапазон 109.
Масс-спектрометр может поставляться с системой удаления молекулярных ионов, автосамплером для автоматической подачи 2 проб, с приставкой лазерного пробоотбора для
анализа твердых проб без растворения.

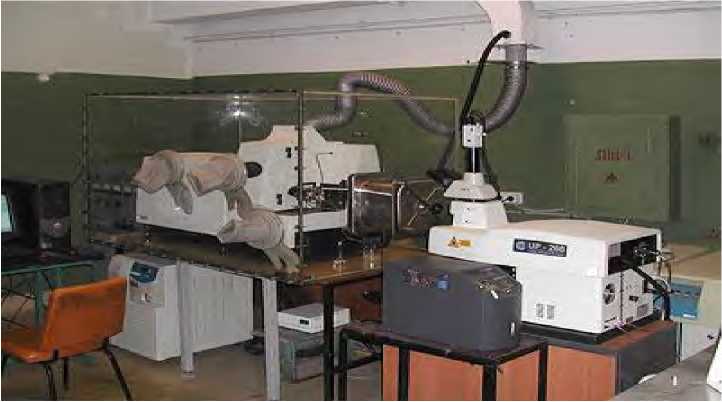

Рисунок 1 - Общий вид масс- спектрометра с индуктивно-связанной плазмой « X SERIES 7»
1 2

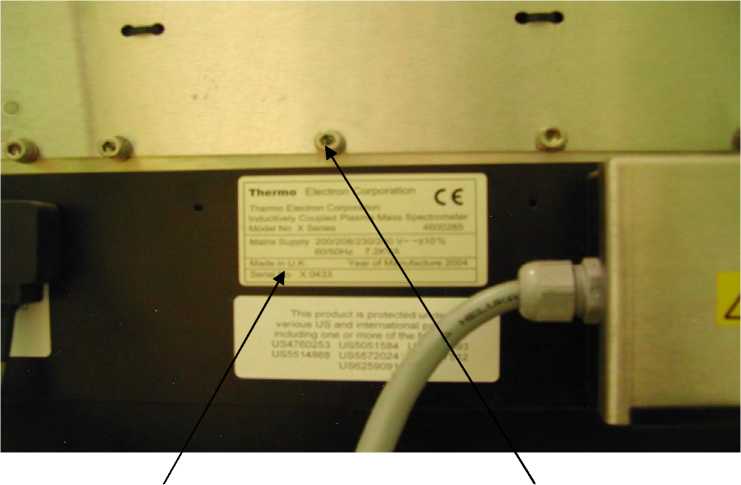

Рисунок 2 - Масс-спектрометр с индуктивно-связанной плазмой « X SERIES 7» - вид сзади
1 - маркировка; 2- место пломбирования;
Таблица 2
|
Наименование характеристики |
Значение |
|
характеристики | |
|
Относительное среднеквадратическое отклонение (ОСКО) измерений массовой концентрации 208Pb, 56Fe, 59Co, %, не более |
5 |
|
Предел обнаружения, мкг/дм3, не более |
0,2 |
|
Потребляемая мощность питания от электрической сети: напряжением, кВт |
4,5 |
|
частотой, Гц |
220 В/50 |
|
Г абаритные размеры, мм |
1095x759x635 |
|
Масса, кг |
150 |
|
Условия эксплуатации: температура окружающего воздуха, °С |
15-35 |
|
относительная влажность воздуха, %, не более |
80 |
|
атмосферное давление, мм рт. ст. |
760 ± 60 |
