Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «27» сентября 2018 г. №2069

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные Sitrans P200, Sitrans P210, Sitrans P220

Преобразователи давления измерительные Sitrans P200, Sitrans P210, Sitrans P220 (далее по тексту - преобразователи) предназначены для непрерывного измерения и преобразования значения избыточного или абсолютного давления нейтральных и агрессивных газообразных и жидких сред и пара, а так же уровня жидкости в аналоговый выходной сигнал постоянного тока и постоянного напряжения.

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

В качестве чувствительного элемента применяется мембрана, на которую нанесены пьезорезистивные элементы из монокристаллического кремния, соединенные по мостовой схеме. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием этого давления происходит деформация мембраны, приводящая к изменению сопротивлений пьезорезисторов и разбалансу моста. Мембрана может изготавливаться из нержавеющей стали или керамики. У преобразователей Sitrans P200 и Sitrans P210 мембрана прижата к корпусу через прокладку, а у модификации Sitrans P220 мембрана приварена к корпусу. Выходной электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления, обеспечения температурной компенсации и преобразования в нормированный аналоговый выходной сигнал.

Преобразователи выпускаются отградуированными в кПа и МПа, по заказу преобразователи могут быть могут выпущены с другими единицами давления: кгс/см², кгс/м², м вод.ст., мм рт. ст., бар, мбар.

Конструктивно преобразователи выполнены в цилиндрических корпусах из нержавеющей стали, с резьбовым штуцером или фланцем с одной стороны, и электрическим соединителем или постоянно присоединенным кабелем с другой стороны. Конструкция приборов предусматривает различные способы крепления на объектах эксплуатации.

Модификации преобразователей отличаются областью и диапазоном измерений давлений. Преобразователи Sitrans P200 предназначены для измерений избыточного давления и абсолютного давления, Sitrans P210 и Sitrans P220 для измерений избыточного давления.

Преобразователи могут быть выполнены с коннектором, круглым штекером M12, кабелем или быстросъемным кабельным соединением.

На корпус преобразователей гальваническим методом наносится маркировка: 7МF1565-* на модификации Sitrans P200, 7МF1566-* на модификации Sitrans P210, 7МF1567-* на модификации Sitrans P220, где * - код заказа.

Преобразователи выпускаются как в общепромышленном, так и во взрывозащищенном исполнении. Преобразователи взрывозащищенного исполнения имеют исполнение «искробезопасная электрическая цепь» и могут применяться во взрывоопасных зонах.

Пломбировка корпуса преобразователей не предусмотрена.

Общий вид преобразователей приведен на рисунке 1.

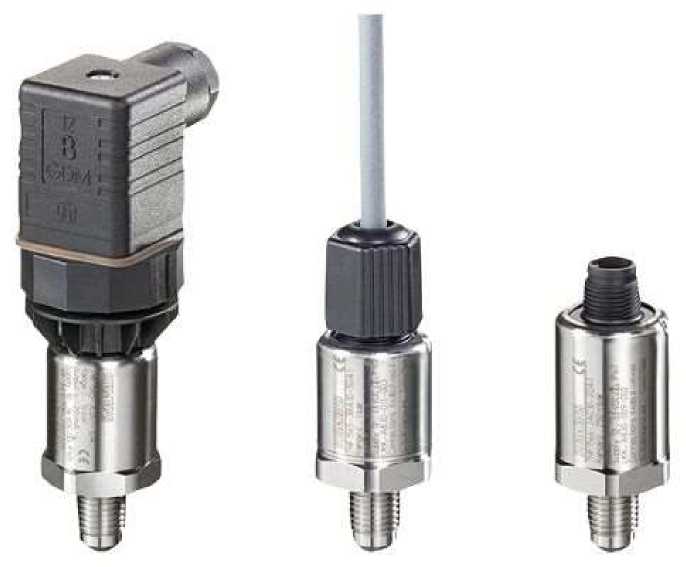

Рисунок 1 - Общий вид преобразователей Sitrans P200, Sitrans P210, Sitrans P220

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на корпус преобразователей гальваническим или иным методом, на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 231-0056-2018 «ГСИ. Преобразователи давления измерительные Sitrans P200, Sitrans P210, Sitrans P220. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 июля 2018 г.

Основные средства поверки:

Калибраторы давления портативные Метран 501-ПКД-Р (регистрационный номер 22307-09)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1-10⁶ Па

Техническая документация фирмы «Siemens AG», Германия

Производственный филиал фирмы «Siemens AG», Германия, «Huba Control AG», Швейцария

Адрес: Industriestrasse 17 СН-5436 Wurenlos, Switzerland

Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)

ИНН 7725025502

Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9

Телефон: (495) 737-10-10

Web-сайт: dfpd.siemens.ru

E-mail: sc.ru@siemens.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

27 сентября 2018 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 48554 «Преобразователи давления измерительные Sitrans Р200, Sitrans Р210, Sitrans Р220» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Сименс» от 01 августа 2018 г. № PDPA-PI-2018/65 приказываю:

• 1. Внести изменения в описание типа на преобразователи давления измерительные Sitrans Р200, Sitrans Р210, Sitrans Р220, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 51587-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить поверку по документу МП 231-0056-2018 «ГСП. Преобразователи давления измерительные Sitrans Р200, Sitrans Р210, Sitrans Р220. Методика поверки» и распространить действие документа на преобразователи давления измерительные Sitrans Р200, Sitrans Р210, Sitrans Р220, находящиеся в эксплуатации и вновь выпускаемые.

• 3.  Переоформить свидетельство об утверждении типа № 48554 «Преобразователи давления измерительные Sitrans Р200, Sitrans Р210, Sitrans Р220», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 51587-12, в связи с заменой документа на поверку.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.
