Номер по Госреестру СИ: 48497-17
48497-17 Дефектоскопы вихретоковые специализированные
(ВД-131НД)
Назначение средства измерений:
Дефектоскопы вихретоковые специализированные ВД-131 НД (далее по тексту -дефектоскопы) предназначены для обнаружения поверхностных дефектов в стальных цилиндрических роликах диаметром 32 мм и длиной 52 мм из состава подшипников качения № 2726, используемых в буксовых узлах грузовых и пассажирских железнодорожных вагонов.
Внешний вид.
Дефектоскопы вихретоковые специализированные
Рисунок № 1
Внешний вид.
Дефектоскопы вихретоковые специализированные
Рисунок № 2
Внешний вид.
Дефектоскопы вихретоковые специализированные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.06.2027
Номер записи - 137579
ID в реестре СИ - 359979
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Дефектоскоп вихретоковый специализированный ВД-131НД, ВД-131НД, -,
Производитель
Изготовитель - ООО "НПП "Промприбор"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 24
Выдано извещений - 1
Кол-во периодических поверок - 8
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1335 от 2017.06.19 Об утверждении типов средств измерений
№1702 от 2017.08.09 О продлении срока действия свидетельств об утверждении типа средств измерений
№1024 от 2022.04.20 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Дефектоскопы вихретоковые специализированные (ВД-131НД)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НПП "Промприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29138-05 01.05.2010 |
Дефектоскопы ультразвуковые универсальные, УД4-94-ОКО-01 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
1 год | |
|
29138-11 30.05.2026 |
Дефектоскопы ультразвуковые универсальные, УД4-94-ОКО-01 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
29139-05 01.05.2010 |
Дефектоскопы вихретоковые многоканальные, ВД-132-К-IIIУ-ОКО-01 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
1 год | |
|
29139-11 30.05.2021 |
Дефектоскопы вихретоковые многоканальные, ВД-132-К-IIIУ-ОКО-01 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
29140-05 01.05.2010 |
Образцы с искусственными дефектами, СО 2353.01 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
2 года | |
|
32724-06 18.08.2026 |
Дефектоскопы ультразвуковые, УД4-76 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
32725-06 18.08.2026 |
Преобразователи пьезоэлектрические ультразвуковые специализированные, ПРОМПРИБОР ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
32726-06 18.08.2026 |
Дефектоскопы вихретоковые портативные, ВД 3-71 НК-IVУ ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
33810-07 17.02.2027 |
Дефектоскопы ультразвуковые, УД 3-71 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
47728-11 18.08.2026 |
Меры моделей дефектов, МКП-8 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
2 года. |
|
47953-11 18.08.2021 |
Установки автоматизированные для комплексного неразрушающего контроля колесных пар вагонов, СНК КП-8 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
48016-11 18.08.2026 |
Комплекты мер моделей дефектов для вихретоковой дефектоскопии, КМД-2353 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
48122-11 18.08.2026 |
Комплекты мер неразрушающего контроля, КМ-131 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
3 года |
|
48497-11 15.12.2016 |
Дефектоскопы вихретоковые специализированные, ВД-131НД ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
48497-17 19.06.2027 |
Дефектоскопы вихретоковые специализированные, ВД-131НД ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
49184-12 17.02.2027 |
Толщиномеры ультразвуковые, ТУЗ-5 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
49255-12 17.02.2022 |
Дефектоскопы вихретоковые, ВД 3-81 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
51737-12 07.09.2027 |
Комплекты мер неразрушающего контроля, ОСО-32 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
3 года |
|
54229-13 07.06.2023 |
Установки ультразвуковой и вихретоковой дефектоскопии железнодорожных осей, СНК "Ось-3" ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
54692-13 07.06.2023 |
Комплексы механизированного неразрушающего контроля, ОКО-3 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
1 год | |
|
56932-14 14.02.2024 |
Комплекты образцов искусственных дефектов, КОИД-САУЗК-ОС-1 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
59666-15 23.01.2020 |
Меры искусственных дефектов для вихретокового контроля, ОИД ВТ-1 РУ1Ш ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
64142-16 06.06.2026 |
Дефектоскопы ультразвуковые, УД4-86 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
64397-16 28.06.2026 |
Толщиномеры ультразвуковые, ТУЗ-7 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
77127-19 25.12.2024 |
Меры моделей дефектов, МКП-9 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
77396-20 03.02.2025 |
Установки автоматизированные для комплексного неразрушающего контроля колесных пар вагонов, СНК КП-8 (SNK KP-8) ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
77742-20 03.03.2025 |
Дефектоскопы вихретоковые специализированные, ВД-131-НД.3 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
78192-20 27.04.2025 |
Дефектоскопы вихретоковые, ВД4-91 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
78352-20 29.05.2025 |
Установки вихретокового контроля рельсов, EDC RAIL 5065 ООО "НПП "Промприбор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Кто поверяет Дефектоскопы вихретоковые специализированные (ВД-131НД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АЗ-И" (RA.RU.312199) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 8 | 1 | 0 | 6 | 1 | 5 | 0 | 5 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 2 | 1 | 0 | 3 | 2 | 1 |
Стоимость поверки Дефектоскопы вихретоковые специализированные (ВД-131НД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Дефектоскоп имеет в своем составе программное обеспечение (ПО), которое осуществляет функции индикации и управления. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Дефектоскоп вихретоковый ВД-131 НД |
|
Номер версии (идентификационный номер) ПО |
1.1 |
|
Цифровой идентификатор ПО |
- |
ПО прошито во внутренней памяти дефектоскопа, защищено пломбами на корпусе дефектоскопа.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским методом и на шильдик на передней панели дефектоскопа методом наклейки.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам вихретоковым специализированным ВД-131 НД
Дефектоскоп вихретоковый специализированный ВД-131 НД. Технические условия. ТУ 4276-028-76005454-2011.
Поверка
Поверкаосуществляется по документу МП № 203-49-2017 «Дефектоскопы вихретоковые специализированные ВД-131 НД. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 мая 2017 г.
Основное средство поверки:
- комплект мер неразрушающего контроля КМ-131 (регистрационный номер в Федеральном информационном фонде № 48122-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого дефектоскопа с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«ПРОМПРИБОР» (ООО «НПП «ПРОМПРИБОР»)
ИНН 7708549383
Адрес: 107023, г. Москва, Измайловский вал, 30
Телефон/факс: +7 (495) 580-37-77
Web-сайт: www.ndtprompribor.ru
E-mail: ndt2@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы дефектоскопа основан на вихретоковом методе неразрушающего контроля. С помощью обмотки возбуждения вихретокового преобразователя (ВТП) на цилиндрической поверхности ролика создаются вихревые токи. Анализ амплитуды наводимого в приемной катушке ВТП напряжения позволяет судить о состоянии поверхности ролика (наличии или отсутствии дефектов). Превышение выходным сигналом ВТП порогового уровня свидетельствует об отнесении к браку контролируемого ролика.
Дефектоскоп состоит из электронного блока, подающей кассеты для роликов, приемочного стыкового узла для годных роликов и лотка для забракованных роликов.
Подающая кассета с роликами, подлежащими контролю, устанавливается на приемный узел дефектоскопа. Контролируемые ролики из приемо-подающей кассеты поочередно поступают в размагничивающее устройство, а затем на позицию контроля. Вихретоковый контроль производится тремя вихретоковыми преобразователями (ВТП): двумя торцевыми преобразователями - при контроле торцев ролика и осевым преобразователем - при контроле цилиндрической поверхности ролика.
Сигналы вихретоковых преобразователей передаются в схему обработки данных, где происходит усиление, детектирование и фильтрация сигналов, после чего поступают на аналогово-цифровой преобразователь (АЦП). Цифровые сигналы с выходов АЦП поступают на микропроцессор, который сравнивает их с пороговыми значениями, установленными при настройке дефектоскопа и хранящимися в памяти микропроцессора.
Микропроцессор обрабатывает полученные сигналы, анализирует амплитуду и длительность электрических импульсов, превысивших установленное пороговое значение, принимает решение о годности ролика и выдает управляющие сигналы на исполнительный механизм удаления ролика с позиции контроля. Годные ролики направляются в приемоподающую кассету, а бракованные ролики - в лоток. Результаты дефектоскопирования ролика (решение о годности/негодности ролика и максимальное значение сигналов в процентах относительно установленного уровня браковки) отображаются на дисплее.
На рисунке 1 показан внешний вид дефектоскопов.
место нанесения знака утверждения типа

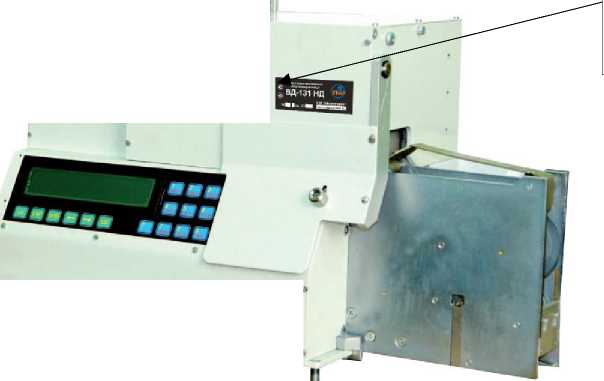

Рисунок 1 - Внешний вид дефектоскопа вихретокового специализированного ВД-131 НД и место нанесения знака утверждения типа
На рисунке 2 показаны места пломбировки корпуса дефектоскопа для предотвращения несанкционированного доступа.
Рисунок 2 - Места пломбировки корпуса дефектоскопа
Места пломбировки
Таблица 4 - Комплектность дефектоскопов вихретоковых специализированных ВД-131 НД
|
Наименование |
Обозначение |
Количество |
|
Блок электронный дефектоскопа вихретокового специализированного |
ВД-131 НД |
1 шт. |
|
Кассета приёмо-подающая |
2 шт. | |
|
Лоток для забракованных роликов |
1 шт. | |
|
Кабель питания сетевой |
1 шт. | |
|
Кабель специализированный |
RS-232 |
1 шт. |
|
Меры из комплекта мер неразрушающего контроля КМ-131 с подставкой для роликов |
СОП 2353.04-1 СОП 2353.04-2 СОП 2353.04-3 |
1 компл. |
|
Программное обеспечение для формирования на ПК базы данных по проконтролированным роликам (на CD диске) |
1 компл. | |
|
Дефектоскоп вихретоковый специализированный ВД-131 НД. Руководство по эксплуатации |
ВД-131НД.76005454.01.11 РЭ |
1 экз. |
|
Комплект мер неразрушающего контроля КМ-131. Паспорт |
КМ-131.76005454.01.17 ПС |
1 экз. |
|
Инструкция по подготовке к эксплуатации |
1 экз. | |
|
Дефектоскопы вихретоковые специализированные ВД-131 НД. Методика поверки |
МП № 203-49-2017 |
1 экз. |
|
Комплект ЗИП |
1 компл. | |
|
Тара упаковочная |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Минимальная глубина выявляемого дефекта (порог чувствительности при установленном браковочном уровне 100 %), мм |
0,1 |
|
Пределы допускаемой относительной погрешности измерений минимальной глубины выявляемого дефекта (при установленном браковочном уровне 100%), % |
±20 |
|
Вероятность выявления минимального дефекта, %, не менее |
100 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время непрерывной работы, ч, не менее |
8 |
|
Число контролируемых роликов, штук в ч, не менее |
120 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Габаритные размеры, мм, не более | |
|
- длина |
1100 |
|
- высота |
400 |
|
- ширина |
600 |
|
Масса, кг, не более |
35 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +1 до +35 |
|
- относительная влажность, % |
80 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
18990 |
