Номер по Госреестру СИ: 48308-11
48308-11 Анализаторы размера частиц
(Zetasizer Nano)
Назначение средства измерений:
Анализаторы размера частиц Zetasizer Nano (далее - анализаторы) предназначены для измерений размеров ультрамелких частиц в жидкости.
Внешний вид.
Анализаторы размера частиц
Рисунок № 1
Внешний вид.
Анализаторы размера частиц
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.12.2016
Номер записи - 137370
ID в реестре СИ - 359770
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
модификации Zetasizer Nano ZS, модификации Zetasizer Nano S, Zetasizer Nano S, Zetasizer Nano,
Производитель
Изготовитель - Фирма "Malvern Instruments Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы размера частиц (Zetasizer Nano)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Malvern Instruments Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15689-96 01.11.2001 |
Анализаторы частиц, Mastersizer мод. X и S Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
15690-96 01.11.2001 |
Анализаторы частиц, Mastersizer мод. Micro и Microplus Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
21078-01 |
Анализатор размеров частиц лазерный, Mastersizer 2000 Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27927-04 |
Анализатор частиц, Mastersizer Micro, мод. MAL 5008 Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
36722-08 01.02.2013 |
Анализаторы размеров частиц лазерные, MASTERSIZER мод. Micro, 2000, 2000E Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
36722-13 15.03.2018 |
Анализаторы размеров частиц лазерные, Mastersizer Micro, Mastersizer 2000E, Mastersizer 2000 Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45771-10 |
Измеритель размера частиц, Zetasizer Nano ZS Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
48308-11 06.12.2016 |
Анализаторы размера частиц, Zetasizer Nano Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
56641-14 26.02.2019 |
Анализаторы размеров частиц лазерные, Mastersizer 3000, Mastersizer 3000E Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Анализаторы размера частиц (Zetasizer Nano)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 9 | 0 | 8 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы размера частиц (Zetasizer Nano)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление анализаторами, проведение измерений, анализ и обработка полученных данных осуществляются с помощью внешнего программного обеспечения, разработанного
Лист № 2 всего листов 4 фирмой «Malvern Instruments Ltd.» для работы под управлением операционной системы WindowsTM. Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. Идентификационные данные программного обеспечения указаны в таблице 1
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Zetasizer Software |
Nano DTS |
v6.00 |
c5feec60a85ec52d 9fea4334e7dcebe1 |
MD5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус измерительного блока анализаторов в виде наклейки и в верхнем углу титульного листа справочного руководства пользователя Malvern Zetasizer Nano методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размера частиц Zetasizer Nano:
-
1. ГОСТ Р 8.606-2004 «Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
-
2. ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;
-
3. Техническая документация фирмы «Malvern Instruments Ltd.» (Великобритания).
Поверка
Поверкаосуществляется в соответствии с документом МП 48308-11 «Анализаторы размера частиц Zetasizer Nano. Методика поверки» Zetasizer Nano МП, утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» Балахановым М.В. 30.11.2010 г.
Основное поверочное оборудование:
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2003, диапазон размеров частиц от 0,5 до 1000 мкм, относительная погрешность ± 3 %;
Государственный вторичный эталон единиц дисперсных параметров взвесей нанометрового диапазона ГВЭТ 163-1-2010, диапазон размеров частиц от 0,01 до 5 мкм, относительная погрешность ±5 %.
Изготовитель
Фирма «Malvern Instruments Ltd.», Великобритания
Адрес: Enigma Business Park, Grovewood Road, Malvern, Worcestershire WR14 1XZ United Kingdom.
Тел: +44 (0) 1684 892456
Факс: +44 (0) 1684 892789
http://www.malvern.com , www.malvern.ru
Заявитель
ЗАО«ЭКСИТОН АНАЛИТИК»Адрес: 194356, г. Санкт-Петербург, пр. Энгельса, д. 128, пом. 4Н Тел.: 8 (812) 322-58-99
Факс: 8 (812) 322-58-99 http://www.exiton-analytic.ru, e-mail: sales@exiton-analytic.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИФТРИ»
Адрес: 141570, Московская обл., Солнечногорский р-н, гп Менделеево;
Тел./факс: (495) 744-81-12,
htt://www.vniiftri.ru
Принцип работы анализаторов основан на методе динамического рассеяния, суть которого в определении размера дисперсных частиц в жидкости по коэффициенту диффузии, определяемом путем анализа характерного времени флуктуаций интенсивности рассеянного частицами света. Частицы в взвеси, при зондировании их лазерным лучом, рассеивают свет, который собирается под определенным углом и регистрируется фотодетектором. Флуктуации интенсивности рассеяния, возникающие в следствие броуновского движения частиц, анализируются коррелятором. На основе полученной корреляционной функции, содержащей информацию о коэффициенте диффузии, программно вычисляется размер частиц. Результаты измерений представляются на экране монитора в цифровом и графическом виде.
Конструктивно анализаторы состоят из измерительного блока с кюветным отделением для размещения анализируемой пробы, набора кювет и компьютера. Допускается использование компьютера не из комплекта поставки анализатора с характеристиками: процессор Pentium 4 Dual core 2,8 ГГц (или аналог), объём оперативной памяти от 2 ГБ, жёсткий диск объёмом от 160 ГБ, разрешение экрана 1024 x 768, привод для чтения компакт дисков CD-ROM, свободный USB порт, операционная система Windows XP Professional, Windows Vista или Windows 7 Professional. Дополнительно в состав анализатора включается титратор для автоматизации задач определения размера частиц как функции от величины рН, проводимости или концентрации различных добавок.
Анализаторы имеют четыре модификации: Zetasizer Nano S, Zetasizer Nano ZS, Zetasizer Nano S90 Zetasizer Nano ZS90, отличающиеся углом регистрации рассеянного света (для Zetasizer Nano S и Zetasizer Nano ZS - 173°; для Zetasizer Nano S90 и Zetasizer Nano ZS90 -90°) и соответственно диапазоном измерений размера частиц.
На рисунке 1 представлен общий вид анализатора, на рисунке 2 показана схема его пломбировки от несанкционированного доступа.
2
1

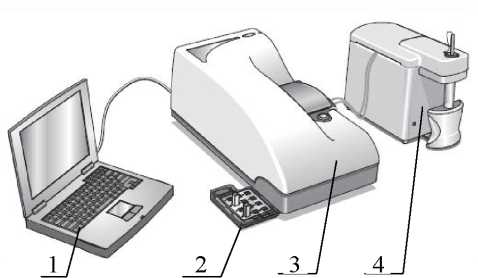

1 - компьютер; 2 - набор кювет;
3 - измерительный блок; 4 - титратор Рисунок 1 - Общий вид анализатора
1 и 2 - места пломбировки
Рисунок 2 - Схема пломбировки анализатора
Комплектность анализаторов приведена в таблице 2.
Модификация анализаторов указывается при заказе.
Таблица 2
|
Наименование |
Кол-во |
Примечание |
|
1. Измерительный блок |
1 | |
|
2. Компьютер |
1 |
По требованию заказчика |
|
3. Т итратор МРТ-2 |
1 |
По требованию заказчика |
|
4. Набор кювет |
1 | |
|
5. Комплект сетевых кабелей |
1 | |
|
6. Кабель USB |
1 | |
|
7. Программное обеспечение "Zetssizer Software» версии NanoDTS v6.00 |
1 | |
|
8. Комплект ЗИП |
1 | |
|
9. Паспорт «Анализаторы размера частиц Zetasizer Nano (S, ZS, S90, ZS90)» |
1 | |
|
10. Справочное руководство пользователя Malvern Zetasizer Nano |
1 | |
|
11. Методика поверки Malvern Zetasizer Nano МП |
1 |
|
Диапазон показаний размера частиц, нм:
|
от 0,3 до 10000 от 0,3 до 5000 |
|
Диапазон измерений размера частиц, нм
|
от 10 до 10000 от 10 до 5000 |
|
Пределы допускаемой относительной погрешности измерения размера частиц, % |
± 10 |
|
Диапазон рабочих температур в кюветном отделении, °С |
от 0 до плюс 90 или от 0 до плюс 120 |
|
Пределы допускаемой абсолютной погрешности установки рабочей температуры в кюветном отделении, °С |
± 0,1 |
|
Питание от сети переменного тока:
|
220 ± 10 50 ± 0,5 |
|
Потребляемая мощность, В •А, не более: |
80 |
|
Габаритные размеры измерительного блока, мм, не более:
|
600 320 260 |
|
Масса измерительного блока, кг, не более: |
21 19,4 |
|
Рабочие условия применения:
|
от плюс15 до плюс 35 от 10 до 90 от 84 до 106,7 |
