Номер по Госреестру СИ: 36722-13
36722-13 Анализаторы размеров частиц лазерные
(Mastersizer Micro, Mastersizer 2000E, Mastersizer 2000)
Назначение средства измерений:
Анализаторы размеров частиц лазерные Mastersizer Micro, Mastersizer 2000E и Mastersizer 2000 (далее - анализаторы) предназначены для измерений размеров частиц суспензий, эмульсий и порошкообразных материалов.
Внешний вид.
Анализаторы размеров частиц лазерные
Рисунок № 1
Внешний вид.
Анализаторы размеров частиц лазерные
Рисунок № 2
Внешний вид.
Анализаторы размеров частиц лазерные
Рисунок № 3
Внешний вид.
Анализаторы размеров частиц лазерные
Рисунок № 4
Внешний вид.
Анализаторы размеров частиц лазерные
Рисунок № 5
Внешний вид.
Анализаторы размеров частиц лазерные
Рисунок № 6
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.03.2018
Номер записи - 123724
ID в реестре СИ - 346124
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, модификация Mastersizer 2000, Анализаторы размеров частиц лазерные, Mastersizer Micro, Mastersizer 2000E, Mastersizer 2000, Mastersizer 2000, Masersizer 2000E, -,
Производитель
Изготовитель - Фирма "Malvern Instruments Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок - 99
Выдано извещений - 0
Кол-во периодических поверок - 44
Кол-во средств измерений - 18
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 4909 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы размеров частиц лазерные (Mastersizer Micro, Mastersizer 2000E, Mastersizer 2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
36722-13 Анализаторы размеров частиц лазерные (Mastersizer Micro, Mastersizer 2000E, Mastersizer 2000) Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
15544-10 Анализаторы размеров частиц лазерные (Микросайзер мод. 201A, 201B, 201C, 201D) ООО "ВА Инсталт" (РОССИЯ г.С.-Петербург) |
|
36722-13 Анализаторы размеров частиц лазерные (Mastersizer Micro, Mastersizer 2000E, Mastersizer 2000) Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
49170-12 Счётчики аэрозольных частиц (АССЧ) ООО "АэроНаноТех" (РОССИЯ г.Москва) |
|
36722-13 Анализаторы размеров частиц лазерные (Mastersizer Micro, Mastersizer 2000E, Mastersizer 2000) Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
72766-18 Миллиомметры (МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток) ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
|
36722-13 Анализаторы размеров частиц лазерные (Mastersizer Micro, Mastersizer 2000E, Mastersizer 2000) Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
49187-12 Анализаторы размеров частиц лазерные (ЛАСКА-Т) ООО "БиоМедСистем" (РОССИЯ г.С.-Петербург) |
Все средства измерений ООО "БиоМедСистем"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15689-96 01.11.2001 |
Анализаторы частиц, Mastersizer мод. X и S Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
15690-96 01.11.2001 |
Анализаторы частиц, Mastersizer мод. Micro и Microplus Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
21078-01 |
Анализатор размеров частиц лазерный, Mastersizer 2000 Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27927-04 |
Анализатор частиц, Mastersizer Micro, мод. MAL 5008 Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
36722-08 01.02.2013 |
Анализаторы размеров частиц лазерные, MASTERSIZER мод. Micro, 2000, 2000E Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
36722-13 15.03.2018 |
Анализаторы размеров частиц лазерные, Mastersizer Micro, Mastersizer 2000E, Mastersizer 2000 Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45771-10 |
Измеритель размера частиц, Zetasizer Nano ZS Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
48308-11 06.12.2016 |
Анализаторы размера частиц, Zetasizer Nano Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
56641-14 26.02.2019 |
Анализаторы размеров частиц лазерные, Mastersizer 3000, Mastersizer 3000E Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
Кто поверяет Анализаторы размеров частиц лазерные (ЛАСКА-Т)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 42 | 2 | 0 | 35 | 0 | 37 | 0 | 35 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 39 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Анализаторы размеров частиц лазерные (ЛАСКА-Т)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы Mastersizer Micro имеют программное обеспечение (ПО) «Mastersizer Micro» версии 2.19 на базе операционной системы WindowsTM. Анализаторы Mastersizer 2000E и Mastersizer 2000 имеют ПО «Mastersizer 2000» версии 5.60 на базе операционной системы WindowsTM. ПО является составной частью анализаторов. Основные функции ПО: управление анализатором, сбор и обработка данных, вычисление, хранение результатов измерений и вывод данных на дисплей.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
Mastersizer Micro |
Mastersizer Micro |
2.19 |
D7AD1B82 |
CRC32 |
|
Mastersizer 2000 |
Mastersizer 2000 |
5.60 |
1B402CA6 |
CRC32 |
ПО идентифицируется при подключении анализатора к компьютеру. Наименование ПО отображается в главном окне программы при ее запуске. Номер версии отображается в диалоге информации о программе. Разделение ПО на метрологически значимую и незначимую части не произведено. Все ПО является метрологически значимым. ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель измерительного блока анализаторов в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Анализаторы размеров частиц лазерные Mastersizer Micro. Руководство по эксплуатации» (раздел 4), «Анализаторы размеров частиц лазерные Mastersizer 2000. Руководство по эксплуатации» (раздел «Проведение измерений») и ««Анализаторы размеров частиц лазерные Mastersizer 2000. Руководство по эксплуатации» (раздел 3).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц лазерным Mastersizer Micro, 200E, 2000
1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Техническая документация фирмы «Malvern Instruments Ltd.» (Великобритания).
Поверка
Поверкаосуществляется в соответствии с документом «Инструкция. Анализаторы размеров частиц лазерные Mastersizer Micro, Mastersizer 2000 Е, Mastersizer 2000. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 29.09.2012 г.
Основные средства поверки:
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 3 %.
Стандартные образцы гранулометрического состава порошкообразных материалов КМК 110 (ГСО № 9368-2009), КМК 270 (ГСО 9370-2009), СМС 750 (ГСО № 9371-2009) диапазон воспроизводимых размеров от 100 до 1000 мкм, пределы допускаемой погрешности воспроизведения ± 5 %.
Изготовитель
«Malvern Instruments Ltd.», ВеликобританияАдрес: Enigma Business Park, Grovewood Road, Malvern, Worcestershire WR14 1XZ, United Kingdom.
Тел: +44 (0) 1684 892456, Факс: +44 (0) 1684 892789
http://www.malvem,com, www.malvern.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12, E-mail: office@vniiftri.ru
Конструктивно анализаторы состоят из измерительной части - оптико-аналитической системы с измерительной кюветой для работы с жидкими и сухими образцами и системы пробоподготовки (диспергатора). Управление анализатором осуществляется с помощью персонального компьютера. Диспергатор обеспечивает механическое и ультразвуковое диспергирование анализируемых образцов. Процедура измерений размеров частиц суспензии (эмульсии) проводится при постоянной их циркуляции через измерительную кювету. Измерения размеров частиц порошкообразных образцов осуществляется при перемещении их через измерительную кювету в одном направлении за счет направленного потока воздуха.
Принцип работы анализаторов основан на регистрации оптического излучения, рассеянного частицами анализируемого образца, находящегося в измерительной кювете. Во время измерения частицы образца в зоне измерения кюветы проходят через сфокусированный луч лазера. Рассеянное ими лазерное излучение регистрируется под разными углами многоэлементным детектором - фотодиодной матрицей. По измеренной интенсивности рассеянного излучения в зависимости от угла рассеяния осуществляется расчет распределения частиц по размерам. Результаты измерений представляются на экране компьютера в виде таблиц, а также в виде интегральных кривых и дифференциальных гистограмм распределения частиц по размерам.
По назначению анализаторы являются лабораторными (стационарными), по уровню автоматизации - автоматизированными, по видам источника питания - с сетевым питанием.
Модификации отличаются внешним исполнением: анализаторы Mastersizer Micro выполнены в виде моноблоков со встроенным диспергатором, анализаторы Mastersizer 2000E и Mastersizer 2000 имеют блочную структуру и состоят из измерительного блока и диспергатора. Кроме того анализаторы Mastersizer 2000 и Mastersizer 2000Е имеют дополнительный коротковолновый источник синего света, позволяющий увеличить разрешение прибора в суб-микрометровом диапазоне измерений.
Внешний вид анализаторов и обозначение мест для размещения знака утверждения типа представлены на рисунках 1 и 2 , схема пломбировки от несанкционированного доступа приведена на рисунках 3 и 4.
Место , щения вержде
Рисунок 1 - Внешний вид анализатора Mastersizer Micro
и обозначение места для размещения знака утверждения типа на задней части его корпуса

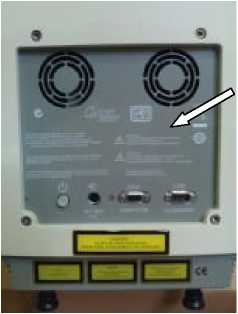

Место для размещения знака утверждения типа

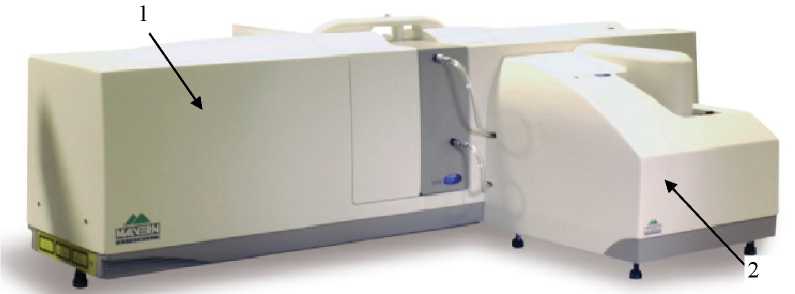

1 - измерительный блок; 2 - диспергатор Рисунок 2 - Внешний вид анализаторов Mastersizer 2000E и Mastersizer 2000 и обозначение места для размещения знака утверждения типа на задней части корпуса
Место пломбировки

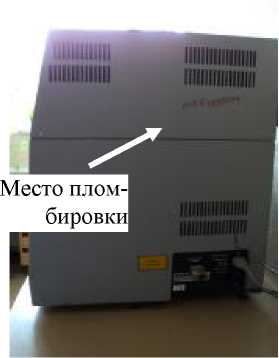

Рисунок 3 - Схема пломбировки анализатора Mastersizer Micro от несанкционированного доступа

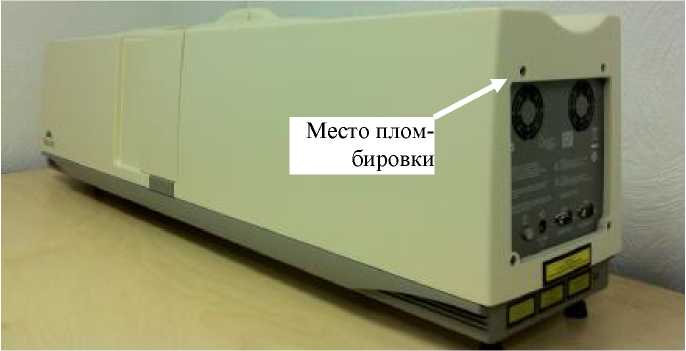

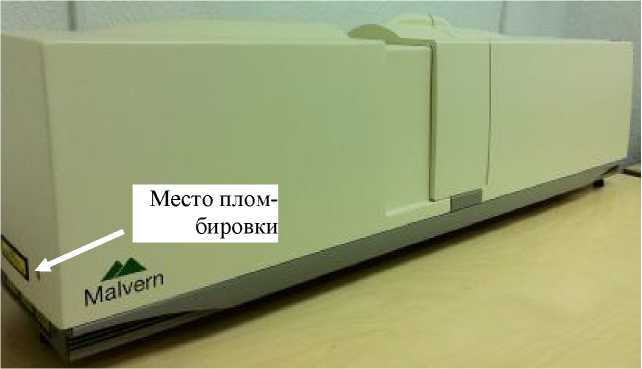

Рисунок 4 - Схема пломбировки анализаторов Mastersizer 2000E и Mastersizer 2000 от несанкционированного доступа
