Сведения о средстве измерений: 48209-11 Мультиметры трехфазные

Номер по Госреестру СИ: 48209-11
48209-11 Мультиметры трехфазные
(Ресурс-МТ)

Назначение средства измерений:
Мультиметры трехфазные «Ресурс-МТ» (далее - мультиметры) предназначены для измерений показателей качества электрической энергии (ПКЭ), электрического напряжения и силы тока, угла фазового сдвига, времени, электрической энергии и мощности.

сертификация программного обеспечения

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 137249
ID в реестре СИ - 359649
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Ресурс-МТ-КТ08-5-1, Ресурс-МТ-КП15-5-0,5, Ресурс-МТ-КП 15-50-0,5, Ресурс-МТ, Нет модификации, мод. Ресурс-МТ-КП15-5-0,5, «Ресурс-МТ-КП15-5-0,5», "Ресурс-МТ-КТ15-50-0.5",

Производитель

Изготовитель - ООО НПП "Энерготехника"
Страна - РОССИЯ
Населенный пункт - г.Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да

Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.

Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.

В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:

  • рег. номер в ФГИС АРШИН
  • дата публикации
  • наименование СИ и обозначение
  • наименование и страну изготовителя
  • ссылки на описание типа и методику поверки
  • межповерочный интервал в соответствии с описанием типа

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 14
Выдано извещений - 1
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Мультиметры трехфазные (Ресурс-МТ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО НПП "Энерготехника"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15915-08
01.04.2013
Преобразователи многофункциональные, Ресурс-GLH
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
МП
2 года
15915-08
01.04.2013
Преобразователи многофункциональные, Ресурс-GLH
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
2 года
19044-04
01.12.2009
Измерители показателей качества электрической энергии, Ресурс-UF
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
1 год
19044-07
01.10.2012
Измерители показателей качества электрической энергии, Ресурс-UF
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
2 года
19044-07
01.10.2012
Измерители показателей качества электрической энергии, Ресурс-UF
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
2 года
21621-01
01.07.2006
Измерители показателей качества электрической энергии, Ресурс-UF2
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
1 год
21621-05
01.05.2010
Измерители показателей качества электрической энергии, Ресурс-UF2
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
2 года
21621-07
01.10.2012
Измерители показателей качества электрической энергии, РЕСУРС-UF2
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
2 года
21621-07
01.10.2012
Измерители показателей качества электрической энергии, РЕСУРС-UF2
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
2 года
23771-02
01.11.2007
Измерители параметров электроэнергии, УСПД Ресурс
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
4 года
23771-08
01.12.2013
Измерители параметров электрической энергии, УСПД "Ресурс"
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
4 года
25829-03

Измерители показателей качества электрической энергии и выходных параметров первичных преобразователей высокого напряжения, РЕСУРС-UF2-ПТ
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
2 года
26047-03
01.01.2014
Микроомметры, Ресурс-ИМС
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
МП
2 года
26047-03
01.12.2008
Микроомметры, Ресурс-ИМС
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
2 года
29284-05

Калибраторы переменного тока, Ресурс-К2
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
1 год
29470-05
01.07.2010
Измерители многофункциональные характеристик переменного тока, Ресурс-UF2-ПТ
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
1 год
31319-06
01.04.2011
Калибраторы переменного тока, Ресурс-К2
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
1 год
31319-07
01.12.2012
Калибраторы переменного тока, Ресурс-К2
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
1 год
31319-12
17.02.2027
Калибраторы переменного тока, Ресурс-К2
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
МП
1 год
32696-06
01.10.2011
Приборы для измерений показателей качества электрической энергии, Ресурс-ПКЭ
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
2 года
32696-06
01.10.2011
Приборы для измерений показателей качества электрической энергии, Ресурс-ПКЭ
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
2 года
32696-12
17.02.2027
Приборы для измерений показателей качества электрической энергии, Ресурс-ПКЭ
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
МП
2 года
33750-07
01.02.2012
Мультиметры, Ресурс-ПЭ
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
4 года
33750-07
01.02.2012
Мультиметры, Ресурс-ПЭ
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
4 года
33750-12
09.07.2017
Мультиметры, Ресурс-ПЭ
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
МП
4 года
39582-08

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии "Ресурс-Маяк" на ЗРУ-10/6 кВ ПС 110/10/6 кВ "Маяк" г.Пенза АИИС КУЭ "Ресурс-Маяк", Нет данных
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
4 года
39583-08
01.01.2014
Счетчики электрической энергии многофункциональные, Ресурс-Е4
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
МП
4 года
48209-11

Мультиметры трехфазные, Ресурс-МТ
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
МП
4 года
53457-13
07.03.2023
Измерители показателей качества электрической энергии, Ресурс-UF2-4.30
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
8 лет
55427-13

Система автоматизированная информационно-измерительная контроля качества электрической энергии "УНКПКЭ-0Б-8Щ Ресурс - Комсомольский НПЗ" на ООО "РН-Комсомольский НПЗ" г.Комсомольск-на-Амуре, Нет данных
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
2 года
57460-14
18.03.2024
Счетчики электрической энергии многофункциональные, Ресурс-Е4
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
МП
8 лет
53457-13
07.03.2023
Измерители показателей качества электрической энергии, Ресурс-UF2-4.30
ООО НПП "Энерготехника" (РОССИЯ г.Пенза)
ОТ
8 лет

Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.

Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Мультиметры трехфазные (Ресурс-МТ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311499)
РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1
    ФБУ "БУРЯТСКИЙ ЦСМ"
    (10)
  • Ресурс-МТ-КП15-5-0,5
  • 1 1 0 1 0 1 0 1
    ООО "НМОП"
    (RA.RU.311359)
  • мод. Ресурс-МТ-КП15-5-0,5
  • 3 2 1 0 3 2 1
    ООО "НПП"ЭНЕРГОПРИБОР"
    (RA.RU.311381)
  • «Ресурс-МТ-КП15-5-0,5»
  • "Ресурс-МТ-КТ15-50-0.5"
  • 6 6 0 0 6 6 0
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • Ресурс-МТ-КТ08-5-1
  • Ресурс-МТ
  • 2 0 2 0 2 0 2
    ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ"
    (RA.RU.311492)
    РСТ
  • Ресурс-МТ-КП 15-50-0,5
  • 1 0 1 1 1 0 1

    Стоимость поверки Мультиметры трехфазные (Ресурс-МТ)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Красноярский ЦСМ
    Красноярский край
    5885 10500
    ФБУ Оренбургский ЦСМ
    Оренбургская область
    8014 10500
    ФБУ Пензенский ЦСМ
    Пензенская область
    5196 10500
    ФБУ УРАЛТЕСТ
    Свердловская область
    22906 10500

    Программное обеспечение

    Программное обеспечение (ПО) мультиметров является встроенным ПО, обеспечивающим выполнение следующих функций:

    - управление работой всех узлов мультиметра ;

    - получение и обработка результатов измерений;

    - представление результатов измерений на дисплее мультиметра ,

    - обеспечение связи с внешними устройствами.

    Структура ПО мультиметров состоит из двух взаимодействующих модулей. Модуль М1 реализует все функции, связанные с вычислением значений всех измеряемых мультиметром параметров. Модуль М2 обеспечивает интерфейс пользователя.

    Идентификационные данные метрологически значимых частей программного обес-

    печения приведены в таблице 2. Таблица 2

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер программного обеспечения)

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    Модуль М1 -

    программа для

    DSP

    MT_v42.ldr

    02.42

    10954d2e

    a9c29659

    09146b9a

    025ba81c

    MD5

    Метрологически значимая часть программного обеспечения не оказывает влияния на

    метрологические характеристики мультиметра.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.

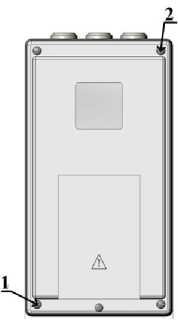

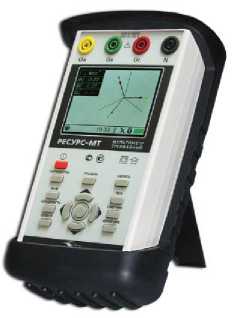

    Фотография общего вида:

    а)

    б)

    Позиция 1 - место установки пломбы предприятия-изготовителя.

    Позиция 2 - место установки пломбы поверителя.

    Рисунок 1

    Лист № 3 всего листов 10

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносят на лицевую панель мультиметра методом шелкогра-фии, на титульный лист паспорта и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений


    Нормативные и технические документы

    Поверка

    Поверка

    осуществляется по документу «Мультиметры трехфазные «Ресурс-МТ». Методика поверки. БГТК.411181.025 МП», утвержденному руководителем ГЦИ СИ ФГУ «Пензенский ЦСМ» 08 июля 2011 г.

    Наименование основных средств поверки и их основные метрологические характеристики приведены в таблице 7.

    Таблица 7

    Наименование средства поверки

    Используемые диапазоны

    Пределы допускаемой погрешности

    Калибратор переменного тока «Ресурс-К2»

    Напряжение от 0,01-ином до 1,44-ином В при ином равном 220 и 57,7 В

    Частота от 45 до 65 Гц

    Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям от 0 до 30 %

    Коэффициент искажения синусоидальности напряжения от 0,1 до 30 %

    Коэффициент n-ой гармонической составляющей напряжения от 0,05 до 30 %

    ± (0,05 + 0,01-(|и,ом/иф - 1|)) %

    ± 0,005 Гц

    ± 0,3 %

    ± (0,3 + 0,03^(|A-Umax/An - 1|)) %

    ± (0,25 + 0,025^(|A-U(n)max/Au(n) - 1|))%

    Наименование

    средства поверки

    Используемые диапазоны

    Пределы допускаемой погрешности

    Калибратор переменного тока «Ресурс-К2»

    Угол фазового сдвига между фазными напряжениями основной частоты от минус 180° до 180° Длительности провала напряжения и временного перенапряжения от 0,01 до 60 с

    Глубина провала напряжения от 10 до 100 %

    Коэффициент временного перенапряжения от 1,1 до 1,4 Кратковременная доза фликера от 0 до 20

    Сила тока от 0,001-!ном до 1,5-1ном A при 1ном равном 5 и 1 A Коэффициент искажения синусоидальности тока от 0,1 до 100 % Коэффициент n-ой гармонической составляющей тока от 0,05 до 100 %

    Угол фазового сдвига между напряжением и током основной частоты от минус 180° до 180° Активная (реактивная, полная) мощность от ином'0,01-111ом до ином^ 1,5^1ном Вт (вар, ВА)

    ± 0,03°

    ± 0,001 с

    ± 0,3 %

    ± 0,003

    ± 1 %

    ± (0,05 + 0,01<|1ном/1 - 1|)) %

    ± (0,3 + 0,01-C^max/K! - 1|)) %

    ± (0,2 + 0,008^(|A-i(n)max/^I(n) - 1|)) %

    ± 0,03°

    ± (0,1 + 0,02-С^н/Р - 1|)) %

    при РН  ином^1ном и ф 0

    ± (0,15 + 0,03<|Рн/Р - 1|)) %

    при РН  ином^1ном и ф 60

    Прибор для поверки вольтметров переменного тока В1-9

    Напряжение от 0,001 до 100 В при частоте от 20 до 60 Гц

    ± (0,1 + (0,005- Uk + 0,005)/ ином) %

    Катушка электрического сопротивления Р321

    Номинальное значение сопротивления 0,1 Ом

    Класс точности 0,01

    Измеритель многофункциональный характеристик переменного тока

    «Pecypc-UF2-nT»

    Активная энергия от

    0,5 ^омД011ном до

    1,2 ином 1,5 1ном Вт’"Ч

    ± 0,1 % при силе тока от 0,05^1ном до 1,5-!ном и соБф = 1;

    ± 0,2 % при силе тока от 0,01-!ном до 0,05-1™ и соБф = 1;

    ± 0,15 % при силе тока от 0,1-!ном до 1,5-!ном и соБф = 0,5L, 0,5С;

    ± 0,3 % при силе тока от 0,02^1ном до 0,1-1ном и cosф = 0,5L, 0,5С

    Реактивная энергия от

    0,5 ^омД011ном до

    1,2 ином 1,5 Лном вар’"Ч

    ± 0,2 % при m от 0,2 до 1,2, где m = (и-Г8тф)-(Ц11ом-1ном)

    ± 0,2-(0,9 + 0,02/m) % при m от 0,01 до 0,2

    Частотомер электронно-счетный вычислительный Ч3-64

    Период от 0,5 до 5 с при уровне входного напряжения от 0,15 до 10 В (для сигналов импульсной формы)

    ± 540-7 %


    Изготовитель


    Общество с ограниченной ответственностью научно-производственное предприятие «Энерготехника» (ООО НПП «Энерготехника»)
    Адрес: Российская Федерация, 440026, г. Пенза, ул. Лермонтова, 3 тел./факс: (8412) 56-42-76
    e-mail: info@entp.ru

    Испытательный центр

    Государственный центр испытаний средств измерений федеральное государственное учреждение «Пензенский центр стандартизации, метрологии и сертификации» (ГЦИ СИ ФГУ «Пензенский ЦСМ»)
    Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
    тел./факс: (8412) 49-82-65
    e-mail: pcsm@sura.ru

    Мультиметры представляют собой переносные автономные малогабаритные приборы, состоящие из основного блока и комплекта токоизмерительных клещей. Внешний вид основного блока мультиметров представлен на рисунке 1, а).

    Корпуса мультиметров и токоизмерительных клещей выполнены из изоляционного материала. Для дополнительной защиты мультиметры помещены в защитный ударопрочный кожух.

    На лицевой панели мультиметров расположены дисплей для отображения значений измеряемых параметров и вспомогательной информации; клавиатура, позволяющая управлять работой мультиметров; разъемы измерительных входов напряжения. На верхней панели мультиметров расположены разъемы для подключения токоизмерительных клещей, на нижней панели - вход для зарядки аккумуляторов.

    Мультиметры имеют три измерительных входа напряжения, соединенных по схеме «звезда» с общей точкой и три измерительных входа тока, которыми являются измерительные окна токоизмерительных клещей. Измерительные входы напряжения и вход для зарядки аккумуляторов гальванически не изолированы друг от друга.

    Мультиметры оснащены беспроводным интерфейсом передачи данных Bluetooth для обмена данными с внешними устройствами (компьютером, другим мультиметром), для синхронизации времени двух мультиметров и взаимной калибровки измерительных входов напряжения двух мультиметров.

    Принцип действия мультиметров заключается в преобразовании входных сигналов напряжения и тока в цифровой код и последующей их обработке, основанной на дискретизации, цифровой фильтрации и дискретном преобразовании Фурье (ДПФ). По результатам ДПФ рассчитываются действующие значения напряжения и силы тока основной частоты. На основании мгновенных значений входных сигналов вычисляются действующие значения напряжений и силы тока, углы фазового сдвига между фазными напряжениями основной частоты, углы фазового сдвига между напряжением и током основной частоты, углы фазового сдвига между симметричными составляющими напряжения и тока, коэффициенты искажения синусоидальности напряжения и тока, активная, реактивная и полная мощности. Измерения по всем входам производятся параллельно.

    Результаты измерений отображаются на дисплее и сохраняются в энергонезависимой памяти мультиметров по команде пользователя или в автоматическом режиме.

    Конструкция мультиметров предусматривает возможность установки двух независимых пломб с целью ограничения доступа ко всем функциональным узлам и программному обеспечению мультиметров. Места установки пломб в соответствии с рисунком 1, б).

    Мультиметры имеют семь модификаций, которые отличаются друг от друга применяемым комплектом токоизмерительных клещей. Обозначения модификаций мультиметров приведены в таблице 1.

    Таблица 1

    Модификация

    Наименование токоизмерительных клещей

    Ресурс-МТ-КП15-5-0,5

    КП15-5-0,5

    Ресурс-МТ-КТ08-5-1

    КТ08-5-1

    Ресурс-МТ-КП15-50-0,5

    КП15-50-0,5

    Ресурс-МТ-КТ08-50-1

    КТ08-50-1

    Ресурс-МТ-КТ52-1000-0,5

    КТ52-1000-0,5

    Ресурс-МТ-КТ52-1000-1

    КТ52-1000-1

    Ресурс-МТ-КП800-2000-2

    КП800-2000-2


    Комплект поставки приведен в таблице 6. Таблица 6

    Обозначение изделия

    Наименование изделия

    Количество

    БГТК.411181.025

    Мультиметр трёхфазный «Ресурс-МТ»

    1 шт.

    Кабель измерительный напряжения

    1 шт.

    Зажим типа «крокодил»

    4 шт.

    Клемма типа «U»

    4 шт.

    Токоизмерительные клещиХ)

    3 шт.

    Адаптер питания

    1 шт.

    Тип NiMH АА (HR6)

    Аккумулятор

    12 шт.

    Пластиковый кейс

    1 шт.

    БГТК.411181.025 РЭ

    Руководство по эксплуатации

    1 экз.

    БГТК.411181.025 ПС

    Паспорт

    1 экз.

    БГТК.411181.025 МП

    Методика поверки

    1 экз.

    БГТК.43 2265.0062)

    Преобразователь фотосчитывающий телеметрический ПФТ

    -

    • 1) Тип токоизмерительных клещей определяется при заказе: КП15-5-0,5, КТ08-5-1, КП15-50-0,5, КТ08-50-1, КТ52-1000-0,5, КТ52-1000-1 или КП600-2000-2.

    • 2) Поставляется только в соответствии с договором поставки.


    Технические характеристики токоизмерительных клещей приведены в таблице 3. Таблица 3

    Наименование

    Диаметр измерительного окна, мм

    Номинальный ток, 1ном, А

    КП15-5-0,5

    15

    5

    КТ08-5-1

    8

    5

    КП15-50-0,5

    15

    50

    КТ08-50-1

    8

    50

    КТ52-1000-0,5

    52

    1000

    КТ52-1000-1

    52

    1000

    КП800-2000-2

    255

    2000

    Примечания

    • 1 «КТ» - токоизмерительные клещи с токовым выходом, «КП» - токоизмерительные клещи с потенциальным выходом.

    • 2 КП800-2000-2 - гибкие токоизмерительные клещи: «800» - длина токоизмерительных клещей в миллиметрах, 255 мм - диаметр измерительного окна при образовании окружности.

    Метрологические характеристики мультиметров приведены в таблице 4.

    Номинальное значение измеряемого фазного/междуфазного напряжений ином составляет (10ОЦз )/100 В и 220/(220^/3) В.

    Входное сопротивление измерительных входов напряжения не менее 1 МОм.

    Номинальное значение измеряемой силы тока 1ном определяется токоизмерительными

    клещами.

    Таблица 4

    Измеряемый параметр

    Диапазон измерений

    Пределы допускаемой основной погрешности (абсолютной D; относительной d, %; приведенной у, %)

    Примечание

    1

    2

    3

    4

    1 Действующее значение напряжения U, В

    от 0,3 до

    300п

    ± 0,2 % (d)

    30 В < U < 300 В

    ± [0,2 + 0,05-(|Un/U — 1|)] % (d)

    0,3 В < U < 30 В Un =30 В

    2 Установившееся    отклонение

    напряжения 6U, %

    от - 20 до

    20

    ± 0,2 (D)

    отклонение от ином

    3 Коэффициент несимметрии напряжений по обратной последовательности K2U, %

    от 0 до 20

    ± 0,2 (D)

    -

    4 Коэффициент несимметрии напряжений по нулевой последовательности K0U, %

    от 0 до 20

    ± 0,2 (D)

    -

    5 Частота основного сигнала f, Гц

    от 45 до 55

    ± 0,02 (D)

    0,3 В < U < 300 В

    или

    0,051ном £ I £

    1,5 |ном

    6 Отклонение частоты Df, Гц

    от - 5 до 5

    ± 0,02 (D)

    0,3 В < U < 300 В

    или

    0,05 ^1ном £ I £

    1,5 |ном

    7 Коэффициент искажения синусоидальности напряжения Ки, %

    от 0,5 до 30

    ± (0,05 + 0,05Ки) (D)

    30 В < U < 300 В

    1

    2

    3

    4

    8 Коэффициент n-ой гармонической составляющей напряжения Ku(n), %

    от 0,1 до 30

    ± (0,03 + 0,02-Ku(>) (D)

    30 В < U < 300 В

    9 Кратковременная доза фликера Pst

    от 0,25 до

    10

    ± 5 (d)

    -

    10 Длительность провала напряжения Dtn, с

    от 0,03 до

    60

    ± 0,01 (D)

    -

    11 Длительность временного перенапряжения Dt№t, и, с

    от 0,03 до

    60

    ± 0,01 (D)

    -

    12 Глубина провала напряжения dU, %

    от 10 до 100

    ± 1 (D)

    -

    13 Коэффициент временного перенапряжения Кпер и

    от 1,1 до 1,5

    ± 0,01 (D)

    -

    14 Действующее значение силы тока I, А

    от 0,01 '-/ном до 1,5'7ном

    ± 0,5 (d)3)

    0,05 -Лом £ I £

    1,5 1ном

    ± 1 (d)4)

    ± 2 (d)5)

    ± 1 (d)3)

    0,01-1ном £ I <

    0,05 1ном

    ± 2 (d)4)

    ± 4 (d)5)

    15 Коэффициент искажения синусоидальности тока К1, %

    от 1 до 100

    ± (0,05 + 0,05К) (D)

    0,05-1ном £ I £

    1,5 ‘/ном

    16 Коэффициент n-ой гармонической составляющей тока KI(n), %

    от 0,5 до

    100

    ± (0,05 + 0,03-Kw) (D)

    0,05Лом £ I £

    1,5 ‘/ном

    17 Угол фазового сдвига между фазными напряжениями основной частоты фи

    от - 180°

    до 180°

    ± 0,1°(D)

    30 В < U(1) < 300 В

    18 Угол фазового сдвига между напряжением и током основной частоты фи1

    от - 180° до 180°

    ± 0,5° (D)3)

    30 В < U(1) < 300 В

    0,05     £ I(1) £

    1,5 ‘/ном

    ± 1° (D)4)

    ± 2° (D)5)

    ± 2,5° (D)3)

    30 В < U(1) < 300 В 0,01-!Ном £ I(1) <

    0,05 '-/ном

    ± 5° (D)4)

    ± 10° (D)5)

    19 Угол фазового сдвига между напряжением и током нулевой последовательности фи10

    от - 180° до 180°

    ± 2,5° (D)3)

    0,3 В < U0 < 300 В 0,01-Лом £ I0 £

    1,5 ‘/ном

    ± 5° (D)4)

    ± 10° (D)5)

    20 Угол фазового сдвига между напряжением и током прямой последовательности фи11

    от - 180° до 180°

    ± 0,5° (D)3)

    30 В < U1 < 300 В

    0,05-Лом £ I1 £

    1,5 ‘/ном

    ± 1° (D)4)

    ± 2° (D)5)

    ± 2,5° (D)3)

    30 В < U1 < 300 В 0,01-Лом £ I1 <

    0,05 '-/ном

    ± 5° (D)4)

    ± 10° (D)5)

    21 Угол фазового сдвига между напряжением и током обратной последовательности фи12

    от - 180° до 180°

    ± 2,5° (D)3)

    0,3 В < U2 < 300 В 0,01-Лом £ I2 £

    1,5 ‘/ном

    ± 5° (D)4)

    ± 10° (D)5)

    1

    2

    22 Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока фи1(п)

    от 180° до 180°

    23 Коэффициенты мощности: КР (cos ф), Kqp (tg ф)

    от - 1 до 1

    24 Активная мощность Р:

    • - симметричные нагрузки;

    • - однофазная нагрузка

    -

    25 Реактивная мощность Q:

    • - симметричные нагрузки;

    • - однофазная нагрузка

    -

    3

    4

    ± 2,5° (D)3)

    30 В < U < 300 В

    0,05-1ном £ I £

    1,5 |ном

    5 % < КщП) < 30 %

    5 % < KI(n) < 100 %

    ± 5° (D)4)

    ± 10° (D)5)

    ± 5° (D)3)

    30 В < U < 300 В

    0,05 ^ом £ I £

    1,5 1ном

    1 % < KU(n) < 5 %

    1 % < Ki(n) < 5 %

    ± 10° (D)4)

    ± 15° (D)5)

    ± 10° (D)3)

    30 В < U < 300 В

    0,051ном £ I £

    1,5 ^Иом

    0,1 % < KU(n) < 1 %

    0,5 % < KI(n) < 1 %

    ± 15° (D)4)

    ± 20° (D)5)

    ± 0,01 (D)

    30 В < U < 300 В

    0,05!ном £ I £

    1,5 *Iном

    ± 0,02 (D)

    30 В < U < 300 В

    0,01 ^ном £ I <

    0,05 ,InOM

    ± 0,5 (y)3)

    30 В < U < 300 В

    0,05!ном £ I £

    1,5 *Iном

    0,05 £ K £ 1

    ± 1 (y)4)

    ± 2 (Y)5)

    ± 1 (Y)3)

    0,3 В < U < 30 В

    0,05!ном £ I £

    1,5 *Iном

    0,05 £ |Кр| £ 1

    ± 2 (Г)4)

    ± 4 (у)5)

    ± 1 (Y)3)

    30 В < U < 300 В

    0,01 !ном £ I <

    0,05 ,InOM

    0,05 £ |Кр| £ 1

    ± 2 (Г)4)

    ± 4 (у)5)

    ± 0,5 (Y)3)

    30 В < U < 300 В

    0,05!ном £ I £

    1,5 *Iном

    0,05 £ \Kq\ £ 1

    ± 1 (y)4)

    ± 2 (Y)5)

    ± 1 (y)3)

    0,3 В < U < 30 В

    0,05!ном £ I £

    1,5 *Iном

    0,05 £ \Kq\ £ 1

    ± 2 (Г)4)

    ± 4 (у)5)

    ± 1 (y)3)

    30 В < U < 300 В

    0,01 !ном £ I <

    0,05 >InOM

    0,05 £ \Kq\ £ 1

    ± 2 (Г)4)

    ± 4 (у)5)

    1

    2

    26 Полная мощность S:

    • - симметричные нагрузки;

    • - однофазная нагрузка

    -

    27 Активная трехфазная энергия W.

    -

    28 Реактивная трехфазная энергия

    Wp

    -

    29 Интервал времени (ход часов реального времени)

    -

    • 1) Верхняя граница диапазона измерений междуфазного напряж ний действующего значения напряжения.

    • 2) Для токоизмерительных клещей КТ52-1000-0,5 и КТ52-1000-чения силы тока равна 1,2 •1ном Л.

    • 3) При использовании токоизмерительных клещей КП15-5-0,5, К

    • 4) При использовании токоизмерительных клещей КТ08-5-1, КТ

    • 5) При использовании токоизмерительных клещей КП800-2000-2 Примечания

    • 1 К действующему значению напряжения относят действующие ной частоты, напряжений прямой, обратной и нулевой последов

    • 2 К действующему значению силы тока относят действующие зн токов прямой, обратной и нулевой последовательностей.

    • 3 Kq/p - коэффициент мощности, Kq/p = Q/P.

    • 4 Кр - коэффициент активной мощности, Кр = P/S.

    • 5 Kq - коэффициент реактивной мощности, Kq = Q/S.

    • 6 Для активной и реактивной мощности и энергии нормируют относительной погрешности измерений активной мощности и э расчета относительной погрешности измерений реактивной мо на коэффициент реактивной мощности |KQ|.

    3

    4

    ± 0,5 (d)3)

    30 В < U < 300 В

    ± 1 (d)4)

    0,05 Лом £ I £

    ± 2 (d)5)

    1,5 |ном

    ± 1 (d)3)

    0,3 В < U < 30 В

    ± 2 (d)4)

    0,05Лом £ I £

    ± 4 (d)5)

    1,5 |ном

    ± 1 (d)3)

    30 В < U < 300 В

    ± 2 (d)4)

    0,01 «Лом £ I <

    ± 4 (d)5)

    0,05 «1ном

    ± 0,5 (y)3)

    30 В £ U < 300 В

    ± 1 (г)4)

    0,05«Лом £ I £

    ± 2 (Y)5)

    1,5 ^Иом

    0,05 £ \Кр\ £ 1

    ± 1 1 Y)

    30 В £ U < 300 В

    ± 2 (Г)4)

    0,01 «Лом £ I <

    ± 4 (у)5)

    0,05 «-/ном

    0,05 £ \Кр\ £ 1

    ± 0,5 (Y)3)

    30 В £ U < 300 В

    ± 1 (г)4)

    0,05 «Лом £ I £

    ± 2 (Y)5)

    1,5 ^Иом

    0,05 £ \Kq\ £ 1

    ± 1 1 Y)

    30 В £ U < 300 В

    ± 2 (Г)4)

    0,01 «Лом £ I <

    ± 4 (у)5)

    0,05 «-/ном

    0,05 £ \Kq\ £ 1

    ± 34,72-10-6 (3 с/сутки)

    -

    ения в два раза больше верхней

    границы диапазона измере-

    -1 верхняя граница диапазона измерений действующего зна-

    П15-50-0,5 и КТ52-1000-0,5.

    08-50-1 и КТ52-1000-1.

    .

    значения напряжения переменного тока, напряжения основ-

    ательностей.

    ачения силы переменного тока, силы тока основной частоты,

    погрешность, приведенную к полной мощности. Для расчета нергии значение приведенной погрешности делят на |Кр|. Для щности и энергии значение приведенной погрешности делят

    Пределы допускаемой дополнительной температурной погрешности измерений параметров 14, 14, 24-29 таблицы 4 составляют 1/3 пределов основной погрешности на каждые 10 °С изменения температуры окружающей среды.

    Нестабильность измерений действующего значения напряжения в рабочих условиях применения не более ± 0,04 % за 15 мин при изменении температуры не более ± 10 °С.

    Нормальные условия применения:

    - нормальное значение температуры окружающего воздуха плюс 20 ° С . Допускаемые отклонения от нормального значения ± 5 °С;

    - нормальная область значений относительной влажности воздуха от 30 до 80 %;

    - нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до 795 мм рт.ст.).

    Рабочие условия применения:

    - температура окружающего воздуха от минус 20 до плюс 55 ° С ;

    - относительная влажность воздуха 90 % при температуре окружающего воздуха плюс 30 °С;

    - атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт . ст.).

    Предельные условия транспортирования:

    - температура окружающего воздуха от минус 50 до плюс 70 °С;

    - относительная влажность воздуха 95 % при 30 °С;

    - атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт . ст.).

    - транспортная тряска: число ударов в минуту от 80 до 120;

    максимальное ускорение 30 м/с2; продолжительность воздействия 1 ч.

    Электропитание мультиметров осуществляется от шести встроенных аккумуляторов с номинальным напряжением 1,2 В типа NiMH АА (HR6).

    Время установления рабочего режима не более 60 с.

    Продолжительность непрерывной работы мультиметров при полном заряде аккумуляторов не менее 8 ч при отключенной подсветке дисплея и отсутствии обмена данными по беспроводному интерфейсу и не менее 4 ч при обмене данными по беспроводному интерфейсу.

    Средняя наработка на отказ не менее 40000 ч.

    Средний срок службы не менее 10 лет.

    Габаритные размеры и масса мультиметров и токоизмерительных клещей приведены в таблице 5.

    Таблица 5

    Наименование

    Размеры, мм, не более (высота х ширина х глубина)

    Масса, кг, не более

    (1 шт.)

    Мультиметр в защитном кожухе

    230 х 120 х 65

    1,0

    КП15-5-0,5 и КП15-50-0,5

    140 х 50 х 30

    0,4

    КТ08-5-1 и КТ08-50-1

    175 х 55 х 35

    0,5

    КТ52-1000-0,5 и КТ52-1000-1

    220 х 120 х 50

    0,9

    КП800-2000-2

    805п

    0,6

    ') Длина гибких токоизмерительных клещей.

    Мультиметры соответствуют требованиям безопасности по ГОСТ Р 52319-2005.

    Мультиметры имеют категорию измерений III для рабочего напряжения 300 В и категорию измерений IV для рабочего напряжения 150 В.

    Корпус мультиметров и защитный кожух обеспечивают степень защиты от проникновения пыли и воды не ниже IP42 по ГОСТ 14254-96.

    По способу защиты от поражения электрическим током мультиметры соответствуют оборудованию класса II по ГОСТ Р МЭК 536-94.

    Сопротивление изоляции между корпусом и измерительными входами мультиметров:

    • - не менее 20 МОм в нормальных условиях применения;

    • - не менее 5 МОм при температуре окружающего воздуха плюс 30 °С и относительной влажности воздуха 90 %.

    Мультиметры соответствуют требованиям помехоустойчивости переносного испытательного и измерительного оборудования, установленным ГОСТ Р 51522-99.

    Уровень индустриальных радиопомех, создаваемых мультиметрами, не превышает значений, установленных ГОСТ Р 51522-99 для оборудования класса Б.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
