Номер по Госреестру СИ: 48130-11
48130-11 Пирометр
(TRT II)
Назначение средства измерений:
Пирометр TRT II предназначен для бесконтактного измерения температуры при проведении научных исследований и для проверки излучателей в виде моделей абсолютно черного тела.

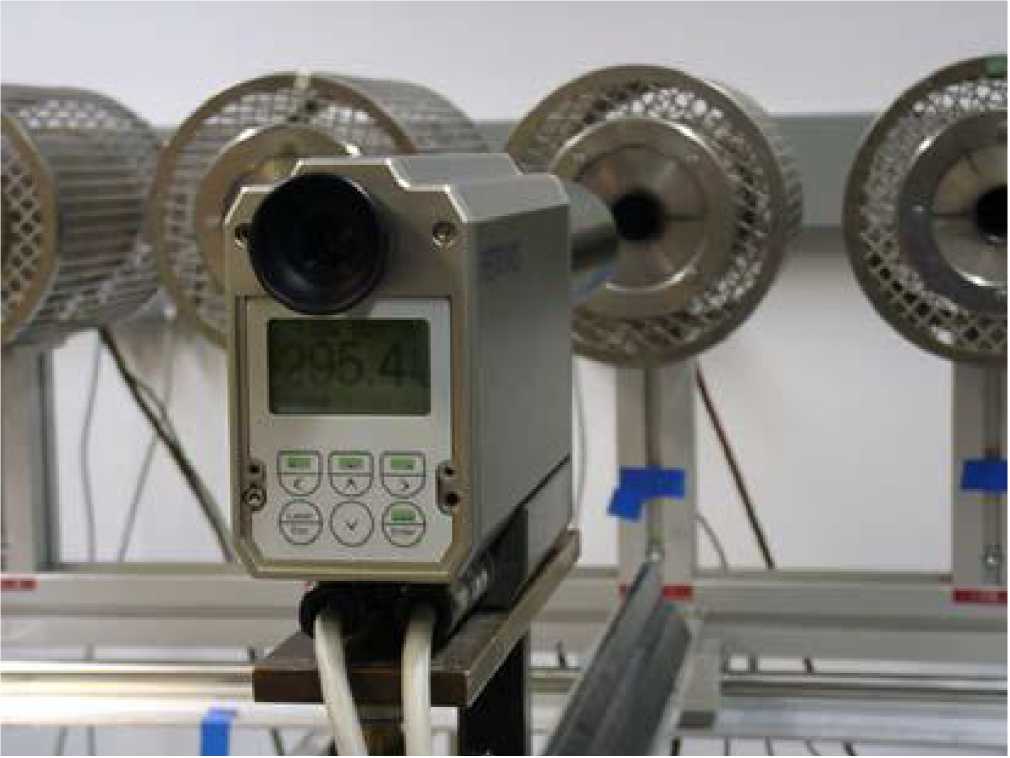

Внешний вид.
Пирометр
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 137157
ID в реестре СИ - 359557
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, Нет, TRT II,
Производитель
Изготовитель - Компания "HEITRONICS Infrarot Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1689 от 2017.08.07 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Пирометр (TRT II)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "HEITRONICS Infrarot Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48130-11 |
Пирометр, TRT II Компания "HEITRONICS Infrarot Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55279-13 |
Пирометр, TRT II Компания "HEITRONICS Infrarot Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
77186-19 |
Пирометры, TRT IV.82 Компания "HEITRONICS Infrarot Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76915-19 |
Пирометр, TRT IV.82 Компания "HEITRONICS Infrarot Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80550-20 |
Пирометр, TRT IV.82 Компания "HEITRONICS Infrarot Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
82415-21 |
Пирометр, TRT II Компания "HEITRONICS Infrarot Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Кто поверяет Пирометр (TRT II)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 8 | 2 | 0 | 7 | 0 | 8 | 0 | 7 | |
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Пирометр (TRT II)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на техническую документацию типографическим способом и на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерения изложены в руководстве по эксплуатации «Пирометр TRT II».
Лист № 3 всего листов 3
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пирометру TRT II ГОСТ Р 8.558-93. «ГСИ. Государственная поверочная схема для средств измерений темпера -туры».
ГОСТ 28243-96 «Пирометры . Общие технические требования». Техническая документация компании «HEITRONICS Infrarot Messtechnik GmbH», Германия.
Поверка
Поверкаосуществляется по МП 2412-0040-2011 «Пирометр TRT II. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в июле 2011 г.
Основное поверочное оборудование:
- рабочий эталон единицы температуры 0- го разряда, диапазон воспроизводимых температур от минус 50 до 1000 °С, среднее квадратическое отклонение суммарной погрешности сличения с ГПЭ единицы температуры 0,3 - 1,3 °С.
Изготовитель
Компания «Heitronics Infrarot Messtechnik GmbH», Германия, Kreuzberger Ring 40, 65205, Wiesbaden, D, Germany, Phone: 0049 611 97393 0, Fax:0049 611 97393 26.
Заявитель
ООО МП «Диагност», 105187, Москва, Окружной проезд, 15, корп.2, тел.: (495) 783-39-64; 365-47-88; 785-43-14; факс: (495)366-62-83
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный № 30001-10, 190005,г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14, Е-mail: info@vniim.ru
Принцип действия пирометра TRT II основан на измерении энергетической яркости части инфракрасного излучения теплового объекта, прошедшей через оптическую систему и поглощенной его приемником, и преобразовании измеренной яркости в цифровой сигнал, пропорциональный температуре объекта. Значения температуры отображаются на жидкокристаллическом дисплее в цифровой форме. Спектральный интервал в диапазоне измерений температуры от минус 50 °С до 300 °С составляет (8-14) мкм; в диапазоне измерений температуры от 150 °С до 1000 °С - 3,9 мкм.
Конструкция пирометра представляет собой моноблок, который включает объектив, измерительный блок и визирное устройство.
Рисунок 1 - Вид пирометра
Лист № 2 всего листов 3
Основные метрологические и технические характеристики пирометра приведены в таблице 1: Таблица 1.
|
№ п/п |
Наименование характеристики |
Значение |
|
1 |
Диапазон измерений температуры, °С |
от минус 50 до 1000 |
|
2 |
Доверительная погрешность при доверительной вероятности 0,95, °С, не более
|
±0,5 ± (0,0028^Тием+0,5) |
|
3 |
Показатель визирования Диапазон измерений температуры от минус 50 °С до 300 °С Диапазон измерений температуры от 150 °С до 1000 °С |
1:56 1:70 |
|
4 |
Напряжение питания (постоянный ток), В |
21,6 - 26,4 |
|
5 |
Габаритные размеры, мм, не более длина ширина высота |
410 65 142 |
|
6 |
Масса, кг, не более |
2,78 |
|
7 |
Условия эксплуатации: Диапазон температуры окружающего воздуха, ° С Относительная влажность окружающего воздуха, %, не более |
от 15 до 25 80 |
|
8 |
Условия хранения и транспортировки: Диапазон температуры окружающего воздуха, ° С Относительная влажность окружающего воздуха, %, не более |
от минус 20 до 70 80 |
|
9 |
Средний срок службы, лет |
8 |
