Сведения о средстве измерений: 77186-19 Пирометры

Номер по Госреестру СИ: 77186-19
77186-19 Пирометры
(TRT IV.82)

Назначение средства измерений:
Пирометры TRT IV.82 предназначены для измерений температуры в качестве рабочего эталона единицы температуры 1-го разряда по ГОСТ 8.558-2007.

сертификация программного обеспечения
Внешний вид. Пирометры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Пирометры
Рисунок № 1
Внешний вид. Пирометры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Пирометры
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1010801
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, Нет, TRT IV.82,

Производитель

Изготовитель - Компания "HEITRONICS Infrarot Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 2
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№3351 от 2019.12.26 Об утверждении типов средств измерений 58

Наличие аналогов СИ: Пирометры (TRT IV.82)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "HEITRONICS Infrarot Messtechnik GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48130-11

Пирометр, TRT II
Компания "HEITRONICS Infrarot Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
55279-13

Пирометр, TRT II
Компания "HEITRONICS Infrarot Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
77186-19

Пирометры, TRT IV.82
Компания "HEITRONICS Infrarot Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
76915-19

Пирометр, TRT IV.82
Компания "HEITRONICS Infrarot Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
80550-20

Пирометр, TRT IV.82
Компания "HEITRONICS Infrarot Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
82415-21

Пирометр, TRT II
Компания "HEITRONICS Infrarot Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Кто поверяет Пирометры (TRT IV.82)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • TRT IV.82
  • Нет
  • нет модификации
  • 22 4 0 19 0 18 0 17

    Стоимость поверки Пирометры (TRT IV.82)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Пирометры TRT IV.82 функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой частью пирометров. Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение. Кроме того, пирометры TRT IV.82 имеют возможность настройки для конкретных процессов, сбора и дальнейшей обработки измеренных данных, посредством автономного программного обеспечения Easy TRT, установленного на ПК.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Влияние программного обеспечения учтено при нормировании метрологических характеристик.

    Лист № 2 Всего листов 4 Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Тип ПО

    встроенное

    автономное

    Идентификационное наименование ПО

    TRT 4.82

    Easy TRT

    Номер версии (идентификационный номер ПО), не ниже

    5.08 Т

    3.8.1.0

    Цифровой идентификатор ПО

    недоступен

    0534AA8F8F917D24E

    5B34F8C87983DA3

    Алгоритм расчета контрольной суммы

    -

    MD5


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на пирометры в виде наклейки согласно рисунку 1.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к пирометру TRT IV.82

    ГОСТ Р 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»

    ГОСТ 28243-96 «Пирометры. Общие технические требования»

    Техническая документация компании «HEITRONICS Infrarot Messtechnik GmbH», Германия

    Поверка

    Поверка

    осуществляется по документу МП 2412-0052-2019 «ГСИ. Пирометры TRT IV.82. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 28.08.2019 г.

    Основные средства поверки:

    - государственный вторичный эталон единицы энергетической яркости в диапазоне от 40 до 61-103 Вт/(ср-м2), единицы силы излучения от 1-10-4 до 15 Вт/ср, единицы температуры 0 разряда в диапазоне от 220 до 1360 К (ГВЭТ 48-2-85), регистрационный номер в Федеральном информационном фонде 2.1.ZZB.0174.2015, свидетельство об аттестации государственного эталона №2412/0174-2019 до 16.05.2021 г.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемого СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    Компания «HEITRONICS Infrarot Messtechnik GmbH», Германия
    Адрес: Kreuzberger Ring 40, 65205, Wiesbaden, D, Germany
    Телефон: 0049 611 97393 0
    Факс: 0049 611 97393 26

    Заявитель


    Общество с ограниченной ответственностью «Диагност»
    (ООО «Диагност»)
    ИНН 7719734395
    Адрес: 105187, г. Москва, Проезд Окружной, д.15, корп.2, эт 1 пом II ком 1;3;4
    Телефон: (495) 783-39-64
    Факс: (495) 785-43-14
    Web-сайт: www.diagnost.ru
    E-mail: diagnost@diagnost.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    Web-сайт: www.vniim.ru

    Принцип действия пирометров TRT IV.82 основан на измерении энергетической яркости части инфракрасного излучения теплового объекта, прошедшей через оптическую систему и поглощенной его приемником, и преобразовании измеренной яркости в цифровой сигнал, пропорциональный температуре объекта. Значения температуры отображаются на жидкокристаллическом дисплее в цифровой форме. Спектральный интервал составляет от 8 до 14 мкм.

    Конструкция пирометров представляет собой моноблок, который включает объектив, измерительный блок и визирное устройство.

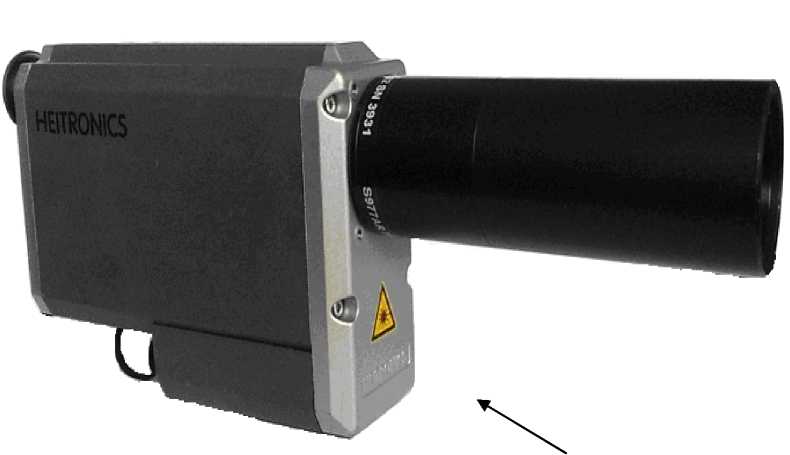

    Внешний вид. Пирометры (TRT IV.82), http://oei-analitika.ru

    Рисунок 1 - Общий вид пирометров

    Внешний вид. Пирометры (TRT IV.82), http://oei-analitika.ru

    Место нанесение знака утверждения типа

    Пломбирование пирометров TRT IV.82 не предусмотрено.


    Таблица 4 - Комплектность пирометров TRT IV.82

    Наименование

    Обозначение

    Количество

    Пирометр

    TRT IV.82 №4241, №4242

    2 шт.

    Руководство по эксплуатации

    РЭ

    2 экз.

    Комплект соединительных кабелей

    -

    2 шт.

    Диск с программным обеспечением

    Easy TRT

    2 шт.

    Крышка объектива

    -

    2 шт.

    Кейс для транспортировки

    -

    2 шт.

    Методика поверки

    МП 2412-0052-2019

    2 экз.


    Основные метрологические и технические характеристики пирометров приведены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от -50 до +1000

    Доверительные границы абсолютной погрешности при доверительной вероятности 0,95, °С, не более:

    • - в диапазоне температуры от минус 50 до 0 °С включ.

    • - в диапазоне температуры св. 0 °С

    ±0,6

    ± (0,00147,ТИЗМ + 0,6) Тизм - показания пирометра, °С

    Показатель визирования

    1:56

    Диапазон коррекции на излучательную способность

    от 0,001 до 1,0

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания (постоянный ток), В

    от 21,6 до 26,4

    Габаритные размеры (высота х ширина хдлина), мм, не более

    142x65x410

    Масса, кг, не более

    1,5

    Условия эксплуатации:

    Диапазон температуры окружающего воздуха, °С

    Относительная влажность окружающего воздуха, %, не более

    от +15 до +25 до 80

    Условия хранения и транспортировки:

    Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, %, не более

    от -20 до +70 до 80

    Средний срок службы, лет

    5
