Номер по Госреестру СИ: 48097-11
48097-11 Комплекс автоматизированного ультразвукового контроля колес
(UFPE)
Назначение средства измерений:
Комплекс автоматизированного ультразвукового контроля колес UFPE (далее - комплекс) предназначен для измерения амплитуд эхосигналов отраженных от дефектов, времени прохождения ультразвуковых колебаний.
Комплекс является многоканальным прибором и предназначен для автоматизированного ультразвукового контроля колес высокоскоростных поездов «Сапсан».
Внешний вид.
Комплекс автоматизированного ультразвукового контроля колес
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 137113
ID в реестре СИ - 359513
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
UFPE Saphir, UFPE,
Производитель
Изготовитель - Фирма "AREVA NP GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Комплекс автоматизированного ультразвукового контроля колес (UFPE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "AREVA NP GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44136-10 01.04.2015 |
Модули аналоговых сигналов, SAA1 (6FK5248-8BA) Фирма "AREVA NP GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
44147-10 01.04.2015 |
Модули аналоговых сигналов, SAI1 (6FK5313-8AA10), SAO1 (6FK5314-8AA10) Фирма "AREVA NP GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
44149-10 01.04.2015 |
Модули аналоговых сигналов, STT1(6FK7201-8AA01), SNV1-2,5 (6FK5250-8AA01), SNV1-10 (6FK5250-8AA02) Фирма "AREVA NP GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
47146-11 05.07.2016 |
Термопреобразователи сопротивления, STT1-PT100 Фирма "AREVA NP GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
48097-11 |
Комплекс автоматизированного ультразвукового контроля колес, UFPE Фирма "AREVA NP GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Комплекс автоматизированного ультразвукового контроля колес (UFPE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО" АЛТЕК-ИНВЕСТ" (РОСС RU.0001.310044) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Комплекс автоматизированного ультразвукового контроля колес (UFPE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
6733 | 8422 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7416 | 8422 |
|
ФБУ Омский ЦСМ Омская область |
6733 | 8422 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
11760 | 8422 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
10480 | 8422 |
Программное обеспечение
Обработка результатов измерений, управление системой, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения SAPHIRplus, версии 3.7.
Метрологически значимая часть программного обеспечения SAPHIRPLUS имеет уровень защиты А от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа обработки данных и управления системой |
SAPHIRplus |
версия 3.7. |
73A4D3E9 (расчет по исполняемому файлу zentrale.exe) |
CRC32 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию методом печати и на заднюю панель электронного блока комплекса методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методах измерений приведены в руководстве по эксплуатации «Комплекс автоматизированного ультразвукового контроля колес UFPE. Руководство по эксплуатации», раздел 2.
Нормативные и технические документы
Нормативные и технические документы
Техническая документация фирмы «Areva NP GmbH», Германия.
Поверка
Поверкаосуществляется согласно методике поверки «Комплекс автоматизированного ультразвукового контроля колес UFPE. Методика поверки» МП 17.Д4-11, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2011 года.
Основные средства поверки:
-
1. Осциллограф цифровой TEKTRONIX TDS 2012В. Диапазон измеряемых разма-хов напряжений импульсных радиосигналов 4 мВ - 500 В. Пределы допускаемой основной относительной погрешности измерения амплитуды напряжения ± 3%;
-
2. Генератор сигналов сложной формы TEKTRONIX AFG3022. Синусоидальный сигнал от 1 мГц до 25МГц, диапазон от 10 мВразмах до 10 Вразмах, погрешность ±1% (от величины + 1 мВ), амплитудная неравномерность (<5МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ;
-
3. Генератор импульсов Г5-72. Период повторения в режиме одинарных импульсов от 20 нс до 1 с; в режиме парных импульсов от 50 нс до 1 с; погрешность установки периода повторения 0,1*Т.
Изготовитель
фирма «Areva NP GmbH», Германия.
Адрес: Abt. STD-G, Paul-Gossen-Str. 100, D-91052, Erlangen, Germany
Тел: +49 (09131) 900 58 48
Заявитель
ФГУП «Научно исследовательский институт мостов и дефектоскопии Федерального агентства железнодорожного транспорта» (НИИ мостов)
Адрес: 190031, С.-Петербург, наб.р.Фонтанки, 113
Телефон/факс (812) 310 17 16, (812) 722 64 18
E-mail: mail@ndt.sp.ru
сайт: www.ndt.sp.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ»
Принцип действия комплекса основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме УЗК, отраженных от дефектов и границ материалов.
Комплекс представляет собой ультразвуковой многоканальный прибор, основной частью которого является генератор \ приемник УЗ импульсов, работающий в эхо - импульсном режиме.
Комплекс состоит из:
-
- устройства транспортировки;
-
- блока механики и автоматики;
-
- блока ультразвукового контроля.
В состав устройства транспортировки и сканирования входят:
-
- тележка;
-
- механизм перемещения и позиционирования акустических блоков.
В состав блока механики и автоматики входят:
-
- датчики давления воздуха, температуры контактирующей жидкости;
-
- механизм подъема и вращения колесной пары;
-
- пневмоавтоматика;
-
- устройство сбора, подготовки и подачи контактной жидкости;
-
- шкаф управления.
В состав блока ультразвукового контроля входят:
SAPHIRplus-
- электронный блок -v'ri |||Х ;
-
- калибровочный модуль MCA-01 зав. №044
-
- автоматизированное рабочее место оператора (далее - АРМ УЗК);
-
- акустические блоки с пьезоэлектрическими преобразователями (далее - ПЭП);
-
- периферийные устройства.

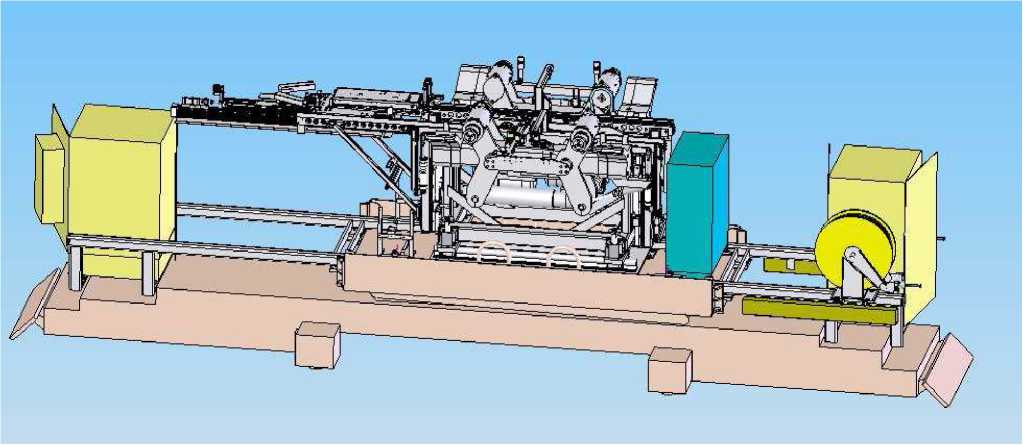

Общий вид комплекса представлен на рисунке 1.
Рисунок 1
Комплекс UFPE комплектуется в соответствии с таблицей 3. Таблица 3
|
Наименование и условное обозначение |
Количество |
|
Комплекс UFPE: | |
|
устройство транспортировки; |
1 шт. |
|
блок механики и автоматики; |
1 шт. |
|
электронный блок SAPHIRplus; |
1 шт. |
|
калибровочный модуль MCA-01 |
1 шт. |
|
Контрольный образец «Тестовая колесная пара TRS-038» |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Таблица 2
|
Наименование характеристик |
Значение характеристик |
|
Количество каналов |
112 |
|
Вид зондирующего импульса |
Прямоугольный сигнал |
|
Номинальное значение амплитуды зондирующего импульса на нагрузке 50 Ом и предельное значения отклонение от номинального значения, В |
240± 10 % |
|
Диапазон номинальных значений ширины зондирующего импульса, нс |
от 25 до 1000 |
|
Предельное значение отклонения ширины зондирующего импульса от номинального значения, нс |
± 40 |
|
Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала (в диапазоне от 0 до 100 %), % |
±10 |
|
Диапазон измерения временных интервалов, мкс |
от 0,9 до 580 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс |
±0,05 |
|
Г абаритные размеры электронного блока не более (ширина, глубина, высота), мм |
573х710х534 |
|
Наименование характеристик |
Значение характеристик |
|
Масса электронного блока, не более, кг |
50 |
|
Питание: сеть переменного тока 400 ± 50 В | |
|
Мощность, не более, кВт |
1 |
|
Температура эксплуатации, °С |
от плюс 5 до плюс 45 |
|
Относительная влажность воздуха (при температуре 250С), % |
до 98% |
