Номер по Госреестру СИ: 47146-11
47146-11 Термопреобразователи сопротивления
(STT1-PT100)
Назначение средства измерений:
Термопреобразователи сопротивления модели STT1-PT100 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры окружающего воздуха с целью внешней компенсации температуры контрольной точки в модуле STT1, используемом для преобразования сигналов от термопар и входящем в состав комплекта программно-технических средств TELEPERM XS пр-ва фирмы AREVA NP GmbH (Германия).
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации ТС (в правом верхнем углу) типографским способом.
лист № 3 всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на термопреобразователи.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления модели STT1-PT100ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (2008. 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины. меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины. меди и никеля. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов. а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки» в жидкостных термостатах, при этом ТС изолируют от попадания жидкости. Основные средства поверки: - термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности ±0,031 °С в диапазоне температур от минус 50 до плюс 300 °С; - термостат жидкостной прецизионный переливного типа модели ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 100 °С и нестабильностью поддержания заданной температуры 1(0,004.. .0,01) °С. Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования. удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009. |
фирма «AREVA NP GmbH». Германия 91052. Эрланген. Германия |
Заявитель |
ОАО «ВНИИАЭС» Адрес: 109507, Москва, ул. Ферганская, 25 Тел./факс: (499) 796 91 43/ (495) 376 83 33 |
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г.Москва
Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде ЧЭ, закрепленного на подложке из изолирующего материала (пластика), с присоединенными к его проводам двумя штыревыми контактами.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по МЭК 60751 / ГОСТ 6651-2009.
ТС имеют двухпроводную схему соединения внутренних проводов с ЧЭ.
Монтаж термопреобразователей на объекте измерений осуществляется путем вставки двух соединительных штырей ТС в соответствующие штепсельные разъемы модуля кабельного подключения типа SCMx.
Общий вид и конструкция ТС приведены на рисунках 1 - 3.

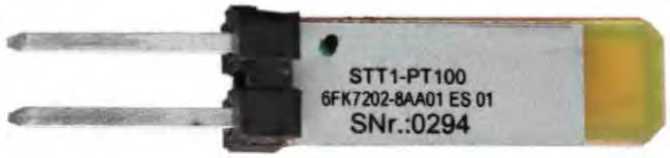

Рис.1 - вид сверху

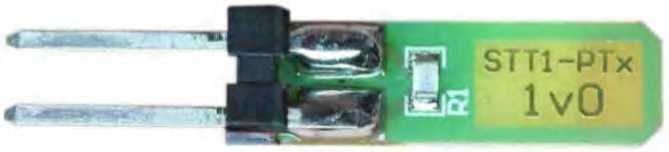

Рис. 2 - вид снизу

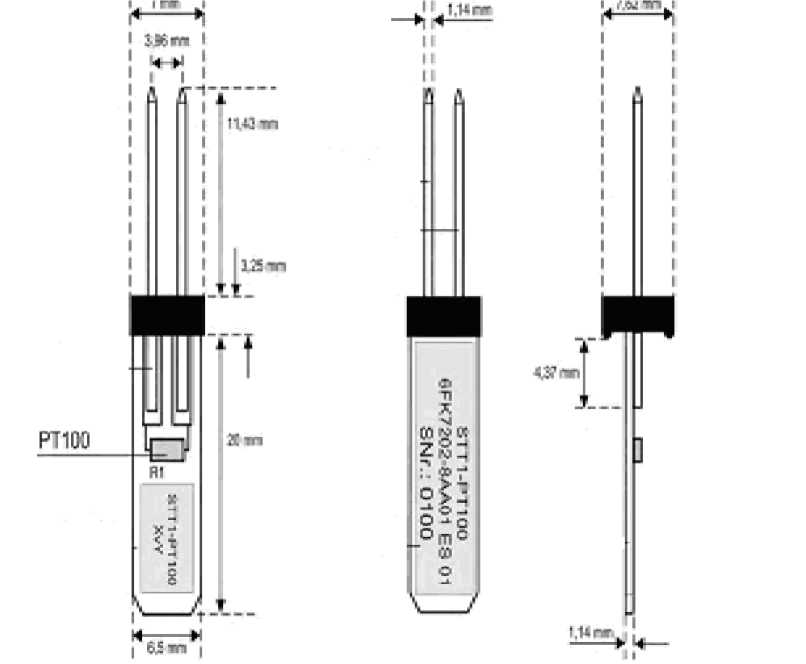

Рис.3 - конструкция ТС
Диапазон измеряемых температур, °С: ...................................от плюс 5 до плюс 75
Температурный коэффициент ТС а, оС-1:................................................0,00385
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571:.....................................Pt100
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:............................100
Класс допуска по ГОСТ 6651-2009/МЭК 60571:................................................В
Пределы допускаемого отклонения сопротивления ТС от НСХ
в температурном эквиваленте, °C:....................................................................± (0,30 + 0,0057)
Время термической реакции ТС (при скорости воздушного
потока 1 м/c), с, не более:................................................2,5 (т50); 3,0 (т63); 8,0 (т90)
Габаритные размеры ТС (длинахширинахглубина), мм, не более: ................37x7x8
Длина соединительных штырей ТС, мм:
Рабочие условия эксплуатации ТС:
- температура окружающей среды, °С: ...............................от плюс 5 до плюс 75
- относительная влажность воздуха, % (при плюс 25 °С), не более:
Средний срок службы ТС, лет, не менее:
