Номер по Госреестру СИ: 47662-17
47662-17 Анализаторы содержания нефтепродуктов в воде промышленные
(Hydrosense 2410)
Назначение средства измерений:
Анализаторы содержания нефтепродуктов в воде промышленные Hydrosense 2410 предназначены для измерения массовой доли нефтепродуктов в водах различного назначения, в том числе в воде оборотной энергоустановок и воде сточной.
Внешний вид.
Анализаторы содержания нефтепродуктов в воде промышленные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее ПО) «Oil in Water Monitor», текущая версия 55, предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных. ПО входит в комплект поставки анализатора и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню путем вывода названия ПО и версии ПО.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающей управление работой анализатора и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Влияние программного обеспечения на метрологические характеристики анализатора является незначимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Oil in Water Monitor (Oilsns) |
Номер версии (идентификационный номер) ПО |
55 и выше |
Цифровой идентификатор ПО |
- |
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность анализатора методом компьютерной графики или другим методом (например в виде наклейки).
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам содержания нефтепродуктов в воде промышленным Hydrosense 2410
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-0965-2017 «Анализаторы содержания нефтепродуктов в воде промышленные Hydrosense 2410. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.03.2017 г.
Основные средства поверки:
- стандартные образцы состава раствора нефтепродуктов в водорастворимой матрице ГСО 8654-2005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Arjay Engeneering Ltd», Канада
Адрес: 2851, Braghton Road, Oakville, Ontario, Canada, L6H 6C9
Телефон: +1 905-829-2418
Факс: +1 905-828-4701
Web-сайт: www.arjayeng.com
Заявитель
Общество с ограниченной ответственностью «МС Сервис» (ООО «МС Сервис»)
ИНН 7713314926
Адрес: 115477, Москва, ул. Кантемировская, д.58, офис 7031
Телефон: +7 (495) 234 99 08
Факс: +7 (495) 234 99 08
Е-mail: mdp@ms-service.su
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail:info@vniim.ru
Принцип действия прибора - флуоресцентная фотометрия. Поток образца непрерывно подается на измерительную плиту анализатора размером 88*200 мм. Излучение проходит через слой образца, переводя молекулы анализируемого компонента (нефтепродукта) в электрон-возбужденное состояние. Возбужденные молекулы переходят в основное состояние, испуская флуоресцентное излучение, интенсивность которого пропорциональна содержанию флуоресцирующих нефтепродуктов в образце; полярные флуоресцирующие компоненты мешают определению. Флуоресцирующие компоненты градуировочной смеси должны быть близки по химической природе компонентам в пробе. Распределение пробы по широкой поверхности измерительной плиты улучшает проникновение ультрафиолетового излучения в пробу, повышает концентрацию возбужденных молекул нефтепродуктов, что приводит к повышению точности измерения и уменьшению влияния твердых суспензий.
Массовая доля нефти (нефтепродуктов) в образце рассчитывается по градуировочному графику. Результат анализа отражается на жидкокристаллическом дисплее, встроенном в анализатор и может передаваться в виде аналогового сигнала (4-20) мА или по протоколу RS-485 на периферийные регистрирующие устройства (самописец или персональный компьютер).
Анализатор представляет собой автономный, стационарный промышленный прибор. Для защиты электронного блока от коррозии в условиях повышенной влажности предусмотрена продувка этого блока осушенным воздухом.
Анализатор градуируется по стандартным образцам состава раствора нефтепродуктов в водорастворимой матрице или представительной смеси флуоресцирующих углеводородов. Эти же образцы используются для исследования метрологических характеристик анализатора в условиях однородного потока. Для калибровки и поверки конструкция анализатора предусматривает ввод стандартных образцов. Анализатор управляется от встроенного контроллера, оснащен алфавитно-цифровым дисплеем и, кроме того, имеет аналоговые выходы (4-20) мА.
Пломбирование корпуса анализаторы от несанкционированного доступа не предусмотрено.

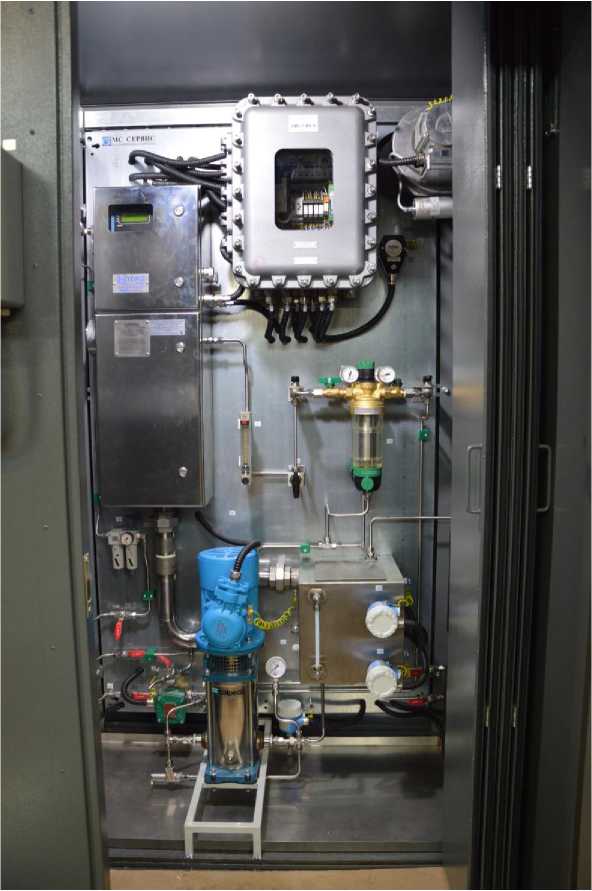

Общий вид анализатора приведен на рисунке 1.
Рисунок 1 - Общий вид анализатора
Метрологические характеристики приведены в таблице 2, технические характеристики в таблице 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Диапазон показаний массовой доли нефти (нефтепродуктов), млн-1 (ppm) |
от 0 до 1000 |
Диапазон измерений массовой доли нефти (нефтепродуктов) 1), млн-1 (PPm) |
от 0 до 300 |
Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности 2), % | |
от 0 до 10 млн-1 (ppm) |
±10 |
от 0 до 25 млн-1 (ppm) |
±10 |
от 0 до 50 млн-1 (ppm) |
±10 |
от 0 до 100 млн-1 (ppm) |
±10 |
от 0 до 300 млн-1 (ppm) |
±10 |
Примечание: 1) норма установлена для растворов ГСО 8654-2005 в воде дистиллированной 2) поддиапазоны измерений определяются настройками |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Напряжение питания переменного тока частотой (50±1) Гц, В |
220-22 |
Потребляемая мощность, В’А, не более |
100 |
Габаритные размеры (без соединительных кабелей), мм, не более |
305 |
- длина |
953 |
- ширина |
235 |
- высота | |
Масса анализатора, кг, не более |
34 |
Условия эксплуатации: | |
В приборном боксе или помещении | |
o -диапазон температур окружающей среды, C |
От +10 до +40 |
-диапазон относительной влажности, % |
От 20 до 80 |
-диапазон атмосферного давления, кПа |
От 84 до 106 |
Срок службы, лет |
10 |
Время средней наработки на отказ, ч |
25 000 |
