Номер по Госреестру СИ: 47662-11
47662-11 Анализаторы содержания нефтепродуктов в воде промышленные
(Hydrosense 2410)
Назначение средства измерений:
Анализаторы содержания нефтепродуктов в воде промышленные Hydrosense 2410 предназначены для измерения массовой доли нефтепродуктов в воде оборотной энергоустановок и воде сточной.
Внешний вид.
Анализаторы содержания нефтепродуктов в воде промышленные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее ПО) «Oil in Water Monitor», текущая версия 55, предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных. ПО входит в комплект поставки анализатора и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню путем вывода названия ПО и версии ПО, а также путем расчета контрольных сумм по алгоритму JIAG-ISP.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающей управление работой анализатора и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Влияние программного обеспечения на метрологические характеристики анализатора является незначимым.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
Идентификационное наименование ПО |
Наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычислений идентификатора ПО |
Embedded software |
Oil in Water Monitor |
55 и выше |
Total checksum: 21B85F1 |
JIAG-ISP |
Уровень защиты: А по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность анализатора в виде оттиска клейма
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализаторы содержания нефтепродуктов в воде промышленные Hydrosense 2410. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам содержания нефтепродуктов в воде промышленным Hydrosense 2410
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-0965-2010 «Анализаторы содержания
нефтепродуктов в воде промышленные Hydrosense 2410, фирмы «Arjay Engeneering Ltd», Канада. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в августе 2010 г.
Основные средства поверки:
- Государственные стандартные образцы состава раствора нефтепродуктов в водорастворимой матрице ГСО 8654-2005.
Изготовитель
фирма «Arjay Engeneering Ltd», Канада, 2851, Braghton Road, Oakville, Ontario, Canada, L6H 6C9, Телефон: +1 905-829-2418, Факс: +1 905-828-4701, www.arjayeng.com
Заявитель
ООО «МС Сервис», 115477, Москва, ул. Кантемировская, д.58, офис 7031, Телефон: (495) 234 99 08 Факс: (495) 234 99 08
e-mail: modcon@modcon.co.il. Manevichd@modcon-systems.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», 190005, Санкт-Петербург, Московский пр., 19 тел. (812) 251-76-01, факс (812)713-01-14
e-mail: info@vniim.ru
Принцип действия прибора - флуоресцентная фотометрия. Поток образца непрерывно подается на измерительную плиту анализатора размером 88 х 200 мм. Распределение пробы по широкой поверхности измерительной плиты улучшает проникновение ультрафиолетового излучения в пробу и приводит к повышению возбуждения молекул нефти, что приводит к повышению точности измерения и уменьшению влияния твердых суспензий. Излучение проходит через слой образца, переводя молекулы анализируемого компонента (нефтепродукта) в электрон-возбужденное состояние. Возбужденные молекулы переходят в основное состояние, испуская флуоресцентное излучение, интенсивность которого пропорциональна содержанию нефтепродукта в образце.
Массовая доля нефти (нефтепродуктов) в образце рассчитывается по градуировочному графику. Результат анализа отражается на жидкокристаллическом дисплее, встроенном в анализатор и может передаваться в виде аналогового сигнала 4-20 мА или по протоколу RS-485 на периферийные регистрирующие устройства (самописец или персональный компьютер).
Анализатор представляет собой автономный, стационарный промышленный прибор. Для защиты электронного блока от коррозии в условиях повышенной влажности предусмотрена продувка этого блока осушенным воздухом.
Анализатор градуируется по стандартным образцам состава раствора нефтепродуктов в водорастворимой матрице. Эти же образцы используются для исследования метрологических характеристик анализатора в условиях однородного потока. Для калибровки и поверки конструкция анализатора предусматривает ввод стандартных образцов. Анализатор управляется от встроенного контроллера, оснащен алфавитно-цифровым дисплеем и, кроме того, имеет аналоговые выходы 4-20 мА.

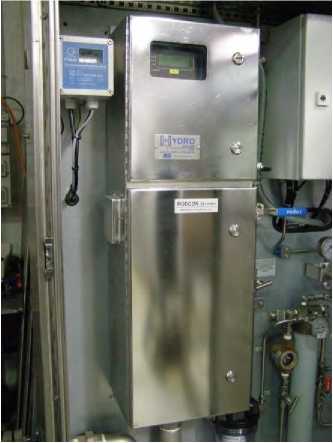

Внешний вид анализатора приведен на рисунке 1.
Рисунок 1 - Внешний вид анализатора
-
1) . Диапазон показаний массовой доли нефти (нефтепродуктов), млн-1 0 - 1000
-
2) . Диапазон измерений массовой доли нефти (нефтепродуктов), млн-1 1 - 300 (ppm)
-
3) . Пределы допускаемой относительной погрешности, %
-
- в диапазоне измеряемых массовых долей от 1 до 15 млн-1 (ppm)
-
- в диапазоне измеряемых массовых долей св. 15 до 300 млн-1 (ppm)
-
4) . Напряжение питания переменного тока частотой 50±1 Гц, В 220+22-33
-
6). Габаритные размеры (без соединительных кабелей), мм, не более:
-
- длина
- высота
-
8) . Условия эксплуатации:
В приборном боксе или помещении
-диапазон температур окружающей среды, oC От 10 до 40
-диапазон относительной влажности, % От 20 до 80
-диапазон атмосферного давления, кПа От 84 до106
-
9) . Срок службы, лет 10
