Номер по Госреестру СИ: 47268-11
47268-11 Контроллеры цифровые
(U)
Назначение средства измерений:
Контроллеры цифровые типа U серий UT, UP, UM, UD, US (далее - контроллеры) предназначены для измерения сигналов напряжения и силы постоянного тока, сигналов от термопар и термометров сопротивления различных градуировок, вычисления измеряемого параметра и выработки (кроме серии UM) управляющего сигнала.
Внешний вид.
Контроллеры цифровые
Рисунок № 1
Внешний вид.
Контроллеры цифровые
Рисунок № 2
Внешний вид.
Контроллеры цифровые
Рисунок № 3
Внешний вид.
Контроллеры цифровые
Рисунок № 4
Внешний вид.
Контроллеры цифровые
Рисунок № 5
Внешний вид.
Контроллеры цифровые
Рисунок № 6
Внешний вид.
Контроллеры цифровые
Рисунок № 7
Внешний вид.
Контроллеры цифровые
Рисунок № 8
Внешний вид.
Контроллеры цифровые
Рисунок № 9
Внешний вид.
Контроллеры цифровые
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.07.2016
Номер записи - 136089
ID в реестре СИ - 358489
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии UT, модификация UT 351, нет данных, мод. UM33А, мод. UD310, UT 351, U351, U, мод. UT155, U, мод. UT150, U,
Производитель
Изготовитель - Фирма "Yokogawa Electric Corporation", Япония;
Фирма "Yokogawa Electric Korea Co., Ltd."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 22121 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Контроллеры цифровые (U)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
47268-11 Контроллеры цифровые (U) Фирма "Yokogawa Electric Corporation", Япония; Фирма "Yokogawa Electric Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
42020-09 Контроллеры измерительные регистрирующие (Мерадат-М) ООО "Мерадат" (РОССИЯ г.Пермь) |
Все средства измерений ООО "Мерадат"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18414-02 01.08.2012 |
Контроллеры температуры цифровые, U Фирма "Yokogawa Electric Corporation", Япония; Фирма "Yokogawa Electric Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
1 год | |
|
47268-11 22.07.2016 |
Контроллеры цифровые, U Фирма "Yokogawa Electric Corporation", Япония; Фирма "Yokogawa Electric Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
3 года |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Бесплатный
Кто поверяет Контроллеры измерительные регистрирующие (Мерадат-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КИПМЕТСЕРВИС" (RA.RU.310460) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Феррата" (1329) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Автоматизация" (RA.RU.310588) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Контроллеры измерительные регистрирующие (Мерадат-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
1995 | 2097 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4341 | 2097 |
|
ФБУ Красноярский ЦСМ Красноярский край |
6155 | 2097 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
1200 | 2097 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
1200 | 2097 |
Программное обеспечение
Контроллеры снабжены встроенным программным обеспечением, которое устанавливается на заводе-изготовителе и хранится в энергонезависимой памяти. Метрологические характеристики контроллеров оценены с учетом влияния на них программного обеспечения. Номера версий и артикул (идентификационное наименование ПО) для каждого типа и серии контроллера приведены в таблице 1.
Таблица 1
|
Контроллер |
Артикул |
Номер версии |
Контроллер |
Артикул |
Номер версии |
|
UT130 |
S4 |
V 1.R07 |
UT152 |
S4 |
V 1.R07 |
|
UT150 |
S4 |
V 1.R07 |
UT155 |
S4 |
V 1.R07 |
|
UT320 |
S4 |
V02.R31 |
UT350 |
S4 |
V02.R31 |
|
UT321 |
S3 |
V02.R31 |
UT351 |
S3 |
V02.R31 |
|
UT150L |
S5 |
V L.R05 |
UT350L |
S3 |
V00.R01 |
|
UP150 |
S4 |
V P.R14 |
UP350 |
S4 |
V02.R31 |
|
UP351 |
S2 |
V02.R31 |
UT450 |
S1 |
V02.R27 |
|
UM330 |
S4 |
V02.R31 |
UT520 |
S4 |
V02.R27 |
|
UM331 |
S2 |
V02.R31 |
UT550 |
S4 |
V02.R27 |
|
UM350 |
S4 |
V02.R31 |
UT551 |
S5 |
V02.R27 |
|
UM351 |
S2 |
V02.R31 |
UT750 |
S4 |
V02.R25 |
|
UD310 |
S1 |
V D.R02 |
UP550 |
S4 |
V02.R26 |
|
UD320 |
S1 |
V D.R02 |
UP750 |
S4 |
V02.R26 |
|
UD350 |
S1 |
V D.R02 |
US1000 |
S4 |
V01.R08 |
|
UT420 |
S1 |
V02.R27 |
UT32A |
S5.01 |
R1.02.03 |
|
UT35A |
S5.01 |
R1.02.03 |
UP35A |
S6.01 |
R1.01.04 |
|
UT52A |
S5.01 |
R1.02.03 |
UP55A |
S6.01 |
R1.01.05 |
|
UT55A |
S5.01 |
R1.02.03 |
UM33A |
S6.01 |
R1.01.04 |
ПО имеет несколько степеней защиты: механическая - отсутствие доступа к энергонезависимой памяти, куда устанавливается ВПО; защита средствами ПО - для пользователей присвоен индивидуальный пароль и ограничения по выполнению операций, блокировки клавиш управления. Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню «А» по МИ 3286-2010
Знак утверждения типа
Знак утверждения типананосится эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам цифровым типа U-
1. ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
-
- при выполнении работ по обеспечению безопасных условий и охраны труда;
-
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Заявитель
ООО «Иокогава Электрик СНГ»Москва, 129090, Грохольский пер., д.13, стр.2,
Тел. (495) 737-78-68/71,
факс (495) 737-78-69, 933-85-49, E-mail: yru@yokogawa.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)Принцип действия контроллеров основан на измерении и преобразовании входных электрических сигналов в цифровую форму при помощи аналого-цифрового преобразователя интегрирующего типа и последующем отображении результатов измерений на цифровом дисплее.
Конструктивно контроллеры выполнены в пластиковых неразборных корпусах щитового монтажа, что защищает измерительные компоненты от несанкционированного доступа. Контроллеры работоспособны при установке в любом положении. На лицевой панели расположены два дисплея, светодиоды для отображения состояния работы, аварий, и функциональные клавиши для управления и настройки контроллеров.
Контроллеры предназначены для: контроля технологической программы путем поддержания и контроля заданного значения; ПИД и термостатного контроля, контроля «основной - подчиненный», где один контроллер управляет несколькими этого же типа, передавая им заданное значение, и каскадного контроля, который используется в системах с большой задержкой времени (инерции); ограничения функции мощности при превышении температуры выше заданного значения.
Контроллеры отличаются количеством измерительных каналов, типами измеряемых сигналов, типами дисплея, размерами встроенной энергонезависимой памяти, габаритными размерами и массой.
Фотографии контроллеров, места нанесения оттисков клейм или размещения наклеек.

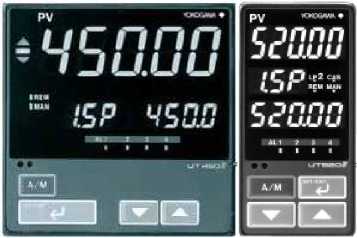

UT130 UT150
UT150L
UT152
UT155
UP150 UT320 UT321
UT350
UT351
UT350L

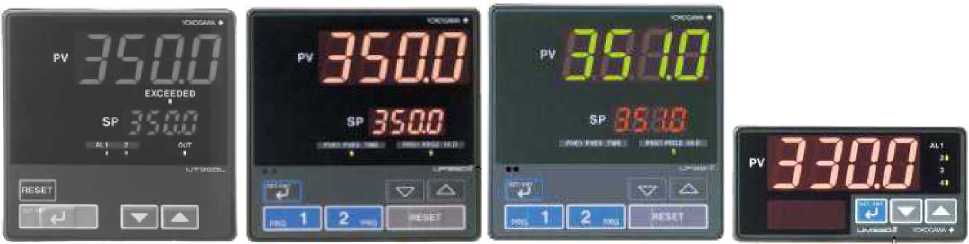

UP350
UP351 UM330
UM331
UM350

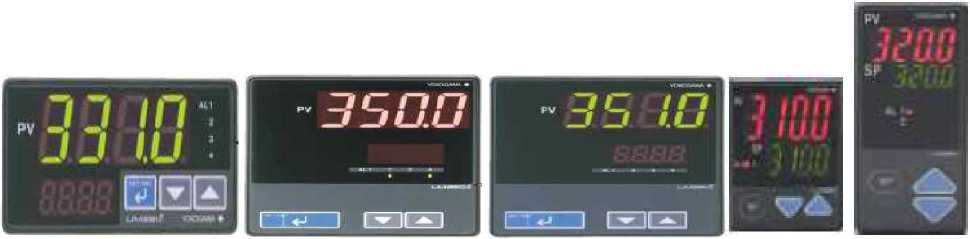

UM351 UD310 UD320
UT420 UT450 UT520
UD350
UT550
UT750 UP550
UT551
l>V
i nrnnn
-
I IJU.UU
-
II
11 «Ш
l> I BCM’
Tift
LTT’■of
EJ ■ SE
UP750
юаж» •

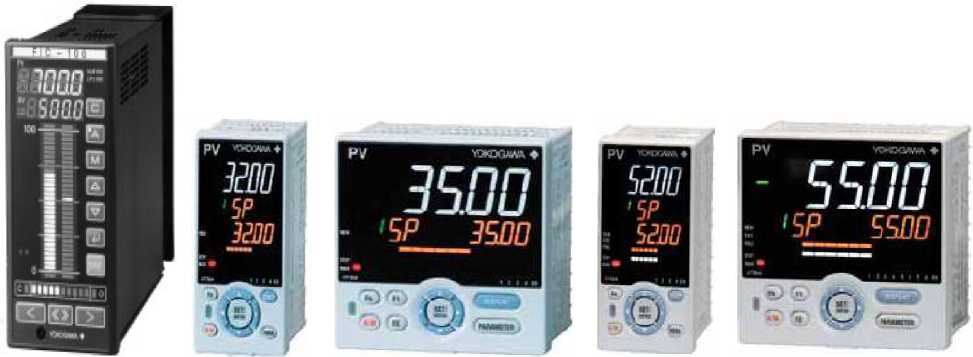

US1000 UT32A
UT35A
UT52A UT55A
UM33A

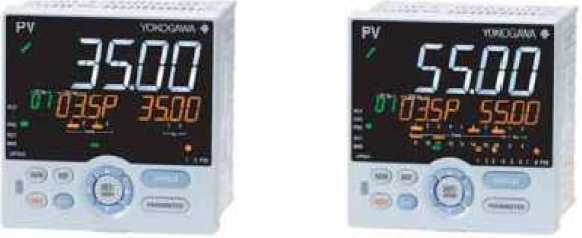

UP35A UP55A

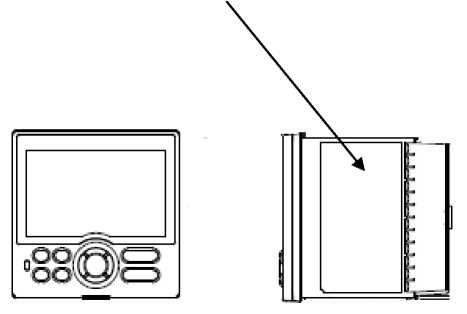

Места нанесения оттисков клейм и размещения наклеек

Основные метрологические характеристики приведены в таблицах 2 - 6. Метрологические характеристики указаны с учетом ПО.
Таблица 2 - Метрологические характеристики контроллеров UT420, UT450, UT520,
|
UT550, UT551, UT750, UP550, US |
000 | |||
|
Тип сигнала на входе |
Диапазон измерений |
е.м.р. |
Пределы допускаемой основной приведенной погрешности | |
|
Термопара (ТП) |
От минус 270,0 до 1370,0 °С |
± (0,1 % + 1 е.м.р.) при t > 0°С; ± (0,2 % + 1 е.м.р.) при t < 0 °С; | ||
|
К |
От минус 270,0 до 1000,0 °С | |||
|
От минус 200,0 до 500,0 °С |
0,1 °С |
± (2 % + 1 е.м.р.) | ||
|
J |
От минус 200,0 до 1200,0 °С |
при t < -200 °С для ТП «К»; | ||
|
Т |
От минус 270,0 до 400,0 °С |
± (1 % + 1 е.м.р.) | ||
|
От 0 до 400,0 °С |
при t < -200 °С для ТП «Т»; | |||
Продолжение таблицы 2
|
Тип сигнала на входе |
Диапазон измерений |
е.м.р. |
Пределы допускаемой основной приведенной погрешности | |
|
Термопара (ТП) |
В |
От 0,0 до 1800,0 °С |
0,1 °С |
± (0,15 % + 1 е.м.р.); ± (0,1 % + 1 е.м.р.) - для US 1000 при t > 400 °С; ± (0,5 % + 1 е.м.р.) при t < 0 °С. |
|
S, R |
От 0,0 до 1700,0 °С |
0,1 °С |
± (0,15 % + 1 е.м.р.) | |
|
N |
От минус 200,0 до 1300,0 °С |
0,1 °С |
± (0,1 % + 1 е.м.р.); ± (0,25 % + 1 е.м.р.) при t < 0 °С. | |
|
E |
От минус 270,0 до 1000,0 °С |
0,1 °С |
± (0,1 % + 1 е.м.р.) при t > 0°С; ± (0,2 % + 1 е.м.р.) при t < 0 °С; ± (1,5 % + 1 е.м.р.) при t < минус 200 °С для ТП «Е». | |
|
L |
От минус 200,0 до 900,0 °С | |||
|
U |
От минус 200,0 до 400,0 °С | |||
|
От 0,0 до 400,0 °С | ||||
|
W |
От 0,0 до 2300,0 °С |
0,1 °С |
± (0,2 % + 1 е.м.р.) | |
|
Platinel 2 |
От 0,0 до 1390,0 °С |
0,1 °С |
± (0,1 % + 1 е.м.р.) | |
|
PR20-40 |
От 0,0 до 1900,0 °С |
0,1 °С |
± (0,5 % + 1 е.м.р.)при t> 800 °С, ниже 800 °С не нормируется | |
|
W97Re3- W75Re25 |
От 0,0 до 2000,0 °С |
0,1 °С |
± (0,2 % + 1 е.м.р.) | |
|
ТС |
JPt100 |
От минус 200,0 до 500,0 °С |
0,1 °С |
± (0,1 % + 1 е.м.р.); ± (0,3 °С+ 1 е.м.р.) в диапазоне свыше 0 до 100 °С; ± (0,5 °С+ 1 е.м.р.) в диапазоне от минус 100 до 0 °С и свыше 100 до 200 °С; ± (0,1 % + 1 е.м.р.) для US 1000. |
|
Pt100 |
От минус 200,0 до 850,0 °С | |||
|
От минус 200,0 до 500,0 °С | ||||
|
От минус 150,00 до 150,00 °С |
0,01 °С |
± (0,2 % + 1 е.м.р.); ± (0,3 °С+ 1 е.м.р.) в диапазоне свыше 0 до 100 °С; ± (0,5 °С+ 1 е.м.р.) в диапазоне от минус 100 до 0 °С и свыше 100 до 200 °С; ± (0,2 % + 1 е.м.р.) для US 1000. | ||
|
Напряжение постоянного тока |
От 0,4 до 2,000 В |
0,001 В |
± (0,1 % + 1 е.м.р.) | |
|
От 1,000 до 5,000 В | ||||
|
От 0,000 до 2,000 В | ||||
|
От 0,00 до 10,00 В |
0,01 В | |||
|
От минус 10,00 до 20,00 мВ |
0,01 мВ | |||
|
От 0,0 до 100,0 мВ |
0,1 мВ | |||
Примечания: е.м.р. - единица младшего разряда цифровой индикации;
t - температура;
ТС - термопреобразователи сопротивления по ГОСТ 6651-2009 сигналы от термопар по ГОСТ 8.585-2001, JIS, DIN.
лист № 7 всего листов 12 Таблица 3 - Метрологические характеристики контроллеров UT320, UT321, UT350,
UT350L, UT351, UP350, UP351, UM330, UM331, UM350, UM351, UP750
|
Тип сигнала на входе |
Диапазон измерений |
е.м.р. |
Пределы допускаемой основной приведенной погрешности | |
|
Термопара (ТП) |
К |
От минус 200,0 до 1370,0 °С От минус 199,9 до 999,9 °С От минус 199,9 до 500,0 °С |
0,1 °С |
± (0,1 % + 1 е.м.р.) при t > 0°С; ± (0,2 % + 1 е.м.р.) при t<0 °С. |
|
J |
От минус 199,9 до 999,9 °С | |||
|
Т |
От минус 199,9 до 400,0 °С От 0,0 до 400,0 °С | |||
|
В |
От 0,0 до 1800,0 °С |
0,1 °С |
± (0,15 % + 1 е.м.р.) при t > 400°С; ± (0,5 % + 1 е.м.р.) при t < 0 °С. | |
|
S,R |
От 0,0 до 1700,0 °С |
± (0,15 % + 1 е.м.р.) | ||
|
N |
От минус 199,9 до 999,9 °С |
0,1 °С |
± (0,1 % + 1 е.м.р.); ± (0,25 % + 1 е.м.р.) при t < 0 °С. | |
|
E |
От минус 199,9 до 999,9 °С |
0,1 °С |
± (0,1 % + 1 е.м.р.) при t > 0°С; ± (0,2 % + 1 е.м.р.) при t<0 °С. | |
|
L |
От минус 199,9 до 900,0 °С | |||
|
U |
От минус 199,9 до 400,0 °С От 0,0 до 400,0 °С | |||
|
W |
От 0,0 до 2300,0 °С |
0,1 °С |
± (0,2 % + 1 е.м.р.) | |
|
Platinel 2 |
От 0,0 до 1390,0 °С |
± (0,1 % + 1 е.м.р.) | ||
|
PR20-40 |
От 0,0 до 1900,0 °С |
± (0,5 % + 1 е.м.р.) при t > 800 °С; ниже 800 °С не нормируется. | ||
|
W97Re3- W75Re25 |
От 0,0 до 2000,0 °С |
± (0,2 % + 1 е.м.р.) | ||
|
ТС |
JPt100 |
От минус 199,9 до 500,0 °С |
0,1 °С |
± (0,1 % + 1 е.м.р.); ± (0,3 °С+ 1 е.м.р.) в диапазоне свыше 0 до 100 °С; ± (0,5 °С+ 1 е.м.р.) в диапазоне от минус 100 до 0 °С и свыше 100 до 200 °С. |
|
Pt100 |
От минус 199,9 до 850,0 °С | |||
|
От минус 199,9 до 500,0 °С |
0,01 °С | |||
|
От минус 150,00 до 150,00 °С |
± (0,2 % + 1 е.м.р.); ± (0,3 °С+ 1 е.м.р.) в диапазоне свыше 0 до 100 °С; ± (0,5 °С+ 1 е.м.р.) в диапазоне от минус 100 до 0 °С и свыше 100 до 200 °С. | |||
|
Напряжение постоянного тока |
От 0,4 до 2,000 В От 1,000 до 5,000 В От 0,000 до 2,000 В |
0,001 В |
± (0,1 % + 1 е.м.р.) | |
|
От 0,00 до 10,00 В |
0,01 В | |||
|
От минус 10,00 до 20,00 мВ |
0,01 мВ | |||
|
От 0,0 до 100,0 мВ |
0,1 мВ | |||
|
Примечание- см. П |
римечания к таблице 2. | |||
лист № 8 всего листов 12 Диапазоны сигналов на выходе контроллеров: от 4 до 20 мА, от 0 до 20 мА, от 20 до 4 мА, от 20 до 0 мА - для серий UT750, US1000, UP550, UT520, UT550, UT551, UP750; от 4 до 20 мА для UT420, UT450, UT320, UT321, UT350, UT350L, UT351, UP350, UP351, UM330, UM331, UM 350, UM351.
Таблица 4 - Метрологические характеристики контроллеров UT130
|
Тип сигнала на входе |
Диапазон измерений |
е.м.р. |
Пределы допускаемой основной абсолютной погрешности | |
|
Термопара (ТП) |
К |
От минус 199,0 до 999,0 °С |
0,1 °С |
± 2,0 °С при t > 100 °С; ± 4,0 °С - в диапазоне от минус 200 до минус 100 °С; ± 3,0 °С - в диапазоне от минус 100 до 0°С. |
|
От 0,0 до 600,0 °С | ||||
|
От 0,0 до 400,0 °С | ||||
|
От минус 199,0 до 200,0 °С | ||||
|
J |
От минус 199,9 до 999,9 °С | |||
|
Т |
От минус 199,9 до 400,0 °С | |||
|
E |
От минус 199,9 до 999,9 °С | |||
|
L |
От минус 199,9 до 900,0 °С | |||
|
U |
От минус 199,9 до 400,0 °С | |||
|
термопре-образова-тели сопротивления |
JPt100 |
От минус 199,9 до 500,0 °С |
0,1 °С |
± (1,0 °С + 1 е.м.р.); ± (0,3 °С+ 1 е.м.р.) в диапазоне свыше 0 до 100 °С; ± (0,5 °С+ 1 е.м.р.) в диапазоне от минус 100 до 0 °С и свыше 100 до 200 °С. |
|
Pt100 |
От минус 199,9 до 850,0 °С | |||
|
От 0,0 до 400,0 °С | ||||
|
От минус 199,9 до 200,0 °С | ||||
|
От минус 19,9 до 99,9 °С | ||||
|
Примечание - см. Примечания к таблице 2 | ||||
Таблица 5 - Метрологические характеристики контроллеров UT150, UT152, UT155, UP150, UT150L, UD310, UD320, UD350
|
Тип сигнала на входе |
Диапазон измерений |
е.м.р. |
Пределы допускаемой основной абсолютной погрешности | |
|
Термопара (ТП) |
К |
От минус 270,0 до 1370,0 °С |
0,1 °С |
± 2,0 °С при t > 100 °С; ± 4,0 °С - в диапазоне от минус 200 до минус 100 °С; ± 3,0 °С - в диапазоне от минус 100 до 0 °С; ± 5,0 °С - для типов R, S при t > 500 °С; ± 9,0 °С - для типов R, S при t < 500 °С; ± 9,0 °С - для типа В при t > 400 °С. |
|
От 0 до 600,0 °С | ||||
|
От 0 до 400 °С | ||||
|
От минус 199,9 до 200,0 °С | ||||
|
J |
От минус 199,0 до 999,0 °С | |||
|
Т |
От минус 199 до 400 °С | |||
|
E |
От минус 199,9 до 999,9 °С | |||
|
S, R |
От 0 до 1700,0 °С | |||
|
B |
От 0 до 1800,0 °С | |||
|
N |
От минус 200 до 1300,0 °С | |||
|
L |
От минус 199,0 до 900,0°С | |||
|
U |
От минус 199,0 до 400,0 °С | |||
|
Platinel2 |
От 0,0 до 1390,0 °С | |||
|
ТС |
JPt100 |
От минус 199,9 до 500,0 °С |
0,1 °С |
± (0,1 °С + 1 е.м.р.) |
|
Pt100 |
От минус 199,9 до 850,0 °С | |||
|
От 0 до 400,0 °С | ||||
|
От минус 199,9 до 200,0 °С | ||||
|
От минус 19,9 до 99,9 °С | ||||
Окончание таблицы 5
|
Тип сигнала на входе |
Диапазон измерений |
е.м.р. |
Пределы допускаемой основной абсолютной погрешности |
|
Напряжение постоянного тока |
От 1,000 до 5,000 В |
0,001 В |
± 0,3 % |
|
От 0,000 до 5,000 В | |||
|
От 0,00 до 10,00 В |
0,01 В | ||
|
От 0,0 до 100,0 мВ |
0,1 мВ | ||
|
Примечание - см. Примечания к таблице 2 | |||
Диапазон сигналов на выходе контроллеров UT130, UT150, UT150L, UT152, UT155, UD310, UD320, UD350 - от 4 до 20 мА.
Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая термопар:
± 1,0 °C (от 15 до 35 °C), ± 1,5 °C (от 0 до 15 °C, от 35 до 50 °C) - для серий UT320, UT 350, UT420, UT 450, UT520, UT550, UT750, UP350, UT350L, UP550, UP750, UM330, UM350, US1000;
± 1,5 °C (от 15 до 35 °C), ± 2,0 °C (от 0 до 15 °C, от 35 до 50 °C) - для серий UT130, UT150, UT150L, UT152, UT155, UP150, UD310, UD320, UD350.
Пределы дополнительной погрешности от изменения температуры окружающей среды на 1 °C:
± 1мкВ/°С или ± 0,01 % от диапазона/°С, выбирается наибольшее значение (для серий UT130, UT150, UT152, UT155, UP150, UD310, UD320, UD350: ± 2 мкВ/°С или ± 0,02 % от диапазона/°С, выбирается наибольшее значение - для сигналов напряжения постоянного тока и термопар;
± 0,05 °C/°C - для сигналов от термопреобразователей сопротивления;
± 0,05% от диапазона/°С - для выходных сигналов.
Таблица 6 - Метрологические характеристики контроллеров UT32A, UT35A, UT52A,
|
UT |
55А, UP35A, UP55A, UM33A | |||
|
Тип сигнала на входе |
Диапазон измерений |
е.м.р. |
Пределы допускаемой основной приведенной погрешности | |
|
Термопара (ТП) |
К |
От минус 270,0 до 1370,0 °С |
0,1 °С |
± (0,1 % + 1 е.м.р.) при t > 0 °С; ± (0,2 % + 1 е.м.р.) при t < 0 °С; ± (2 % + 1 е.м.р.) при t < -200 °С для ТП «К»; ± (1 % + 1 е.м.р.) при t < -200 °С для ТП «Т». |
|
От минус 270,0 до 1000,0 °С | ||||
|
От минус 200,0 до 500,0 °С | ||||
|
J |
От минус 200,0 до 1200,0 °С | |||
|
Т |
От минус 270,0 до 400,0 °С | |||
|
В |
От 0,0 до 1800,0 °С |
0,1 °С |
± (0,15 % + 1 е.м.р.) при t > 400 °С; ± (5 % + 1 е.м.р.) при t < 400 °С. | |
|
S,R |
От 0,0 до 1700,0 °С |
± (0,15 % + 1 е.м.р.) | ||
|
N |
От минус 200,0 до 1300,0 °С |
0,1 °С |
± (0,1 % + 1 е.м.р.); ± (0,25 % + 1 е.м.р.) при t < 0°С. | |
|
E |
От минус 270,0 до 1000,0 °С |
0,1 °С |
± (0,1 % + 1 е.м.р.) при t > 0 °С; ± (0,2 % + 1 е.м.р.) при t < 0 °С; ± (1,5 % + 1 е.м.р.) при t < -200 °С для ТП «Е». | |
|
L |
От минус 200,0 до 900,0 °С | |||
|
U |
От минус 200,0 до 400,0 °С | |||
|
От 0,0 до 400,0 °С | ||||
|
W |
От 0,0 до 2300,0 °С |
0,1 °С |
± (0,2 % + 1 е.м.р.) | |
|
Platinel 2 |
От 0,0 до 1390,0 °С |
± (0,1 % + 1 е.м.р.) | ||
Окончание таблицы 6
|
Тип сигнала на входе |
Диапазон измерений |
е.м.р. |
Пределы допускаемой основной приведенной погрешности | |
|
С н |
PR20-40 |
От 0,0 до 1900,0 °С |
0,1 °С |
± (0,5 % + 1 е.м.р.) при t > 800 °С; ниже 800 °С не нормируется. |
|
W97Re3- W75Re25 |
От 0,0 до 2000,0 °С |
± (0,2 % + 1 е.м.р.) | ||
|
и н |
JPt100 |
От минус 150,00 до 150,00 °С |
0,01 °С |
± (0,1 % + 1 е.м.р.) |
|
От минус 200,0 до 500,0 °С |
0,1 °С |
± (0,1 % + 1 е.м.р.); ± (0,3 °С+ 1 е.м.р.) в диапазоне свыше 0 до 100 °С; ± (0,5 °С+ 1 е.м.р.) в диапазоне от минус 100 до 0 °С и свыше 100 до 200 °С. | ||
|
Pt100 |
От минус 200,0 до 850,0 °С | |||
|
От минус 200,0 до 500,0 °С | ||||
|
От минус 150,00 до 150,00 °С |
0,01 °С | |||
|
Напряжение постоянного тока |
От 0,4 до 2,000 В |
0,001 В |
± (0,1 % + 1 е.м.р.) | |
|
От 1,000 до 5,000 В | ||||
|
От 0,000 до 2,000 В | ||||
|
От 0,00 до 10,00 В |
0,01 В | |||
|
От минус 10,00 до 20,00 мВ |
0,01 мВ | |||
|
От 0,0 до 100,0 мВ |
0,1 мВ | |||
|
Сила постоянного тока |
От 4,00 до 20,00 мА |
0,01 мА | ||
|
От 0,00 до 20,00 мА | ||||
|
Примечание - см. Примечания к таблице 2 | ||||
Выходной сигнал в диапазонах от 4 до 20 мА или от 0 до 20 мА постоянного тока. Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая термопар ± 1,0 °C (от 15 до 35 °C), ± 1,5 °C (от минус 10 до плюс 15 °C, от 35 до 50 °C).
Пределы допускаемой основной приведенной погрешности контроллеров типов UT32A, UT35A, UT52A, UT55A, UP35A, UP55A, UM33A по выходному сигналу - ± 0,1 % от диапазона.
Пределы дополнительной погрешности от изменения температуры окружающей среды на 1 °C:
± 1мкВ/ ° C или ± 0,01 % от диапазона/ ° C (выбирается наибольшее значение) для сигналов напряжения постоянного тока и термопар;
± 0,01% от диапазона/ °C для сигналов постоянного тока;
± 0,05 °C/°C - для сигналов от термометров сопротивления;
± 0,02% от диапазона/°С - для выходных сигналов.
Габаритные размеры, мм, не более:
48х48х100 - для серий UT130, UT150, UT150L, UP150, UD310; 48х96х100 - для серий UT152, UT320, UT321, UT420, UT520, UD320;
96х48х100 - для серий UM330, UM331;
96х48х65 - для серии UM33A;
48x96x65 - для серии UT32A, UT52A;
96х96х100 - для серий UT155, UT350, UT350L, UT351, UT450, UT550, UT551, UT750, UP350, UP351, UP550, UP750, UM350, UM351, UD350;
96x96x65 - для серии UT35A, UT55A, UP35A, UP55A 72х144х150 - для серий US1000.
лист № 11 всего листов 12 Масса контроллеров - не более 1 кг.
Рабочие условия эксплуатации:
температура окружающего воздуха от 0°С до 50°С (для моделей UT32A, UT35A, UT52A, UT55A, UP35A, UP55A, UM33A от -10 °С до 50°С), нормальная температура 23°С;
относительная влажность от 20 до 90 % без конденсации; температура транспортирования от минус 25°С до 70°С.
