Оборудование, входящее в состав коммуникатора "ГиперФлоу-УИВК", установлено в герметичном шкафу Rittal. В состав коммуникатора входят: контроллер, модули ICP CON серии i-7000 (модули АЦП, ЦАП, счетчика/частотомера, ввода сигнала с термосопротивлений), GSM-модем или модем проводной связи, модуль расширения COM-порта, модуль питания с гальванической развязкой КРАУ2.222.007.

Внешний вид коммуникатора приведен на рисунке 1.

Внешний вид коммуникатора с открытой крышкой приведен на рисунке 2.

Рисунок 1

Место нанесения поверительного клейма - крышка слота COMPACT FLASH. Рисунок 2

Принцип действия коммуникатора основан на измерении аналоговых, цифровых и дискретных сигналов, поступающих от приборов измерений расхода, объема и физических параметров среды и выдаче аналоговых и цифровых сигналов. Встроенный панельный компьютер обеспечивает измерение, преобразование, архивирование, отображение и передачу измеренных и полученных данных.

Коммуникаторы "ГиперФлоу-УИВК" относятся к проектно-компонуемым изделиям (состав оборудования определяется опросным листом) и их измерительные каналы (ИК) обеспечивают считывание, обработку, хранение и передачу на верхний уровень данных со следующего оборудования: датчиков комплексных с вычислителем расхода "ГиперФлоу-3Пм" (Госреестр № 15646-08), комплексов "Суперфлоу-IIE" (Госреестр № 12924-08), "Су-перфлоу-IIET" (Госреестр. № 12924-08), "Суперфлоу-21В" (Госреестр № 23120-07), счетчиков объемного расхода газа СГ-16 (СГ-16М) (Госреестр № 14124-09), корректоров объема газа ЕК-260 (Госреестр. № 21123-08), анализаторов точки росы "КОНГ-Прима-10"      (Гос-

реестр. № 28228-10), плотномера проточного ПЛОТ-3М (Госреестр № 20270-07), поточного хроматографа DANI PGC 90.50 (Госреестр № 14604-10), датчиков с токовым выходом 4-20 мА (преобразователи давления измерительные Метран 3051 (Госреестр № 14061-10), измерительный преобразователь Метран-950 (Госреестр № 42793-09), датчиков с частотным выходом, датчиков с дискретным выходом, датчиков температуры (термометры сопротивления типа ТСМ 9418, ТСП 9418 (Госреестр № 15196-06) и другого оборудования, имеющего интерфейс RS-232 или RS-485.

Коммуникаторы "ГиперФлоу-УИВК" обеспечивают управление системами технологического контроля - датчиками с аналоговым входом 4-20 мА, датчиками с дискретным входом, одоризаторами газа (по RS-232/RS-485).

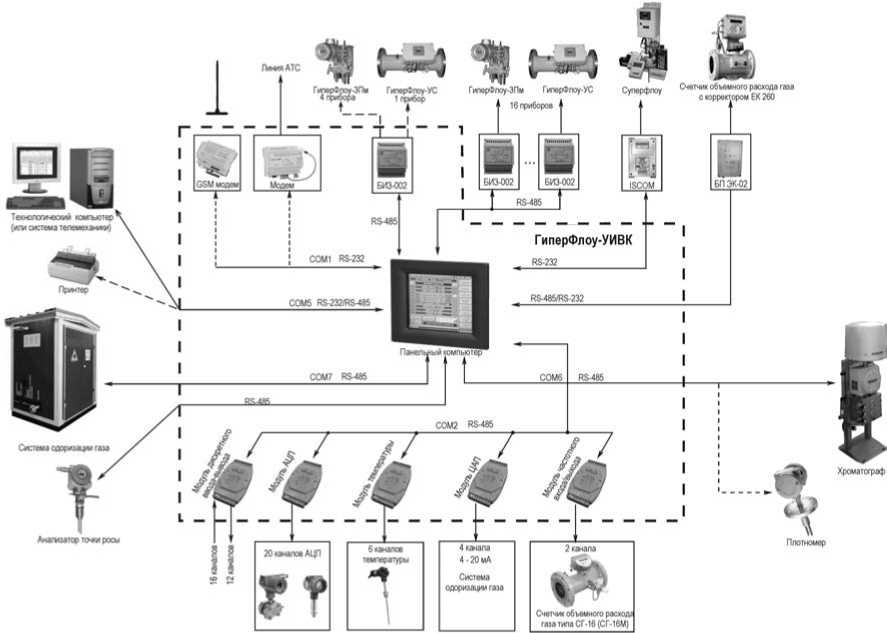

Структурная схема "ГиперФлоу-УИВК" с подключенным периферийным оборудованием приведена на рисунке 3.

Рисунок 3

Количество оборудования, подключаемого к одному коммуникатору "ГиперФлоу-УИВК":

• - приборы измерения расхода (объема) газа - до 16;

• - хроматограф - 1;

• - одоризатор газа - 1;

• - плотномер - 1;

• - анализатор точки росы - 1;

• - датчики с токовым выходом - до 20;

• - датчики с токовым входом - до 4;

• - термометры сопротивления - до 6;

• - датчики с частотным выходом - до 2;

• - датчики с импульсным выходом - до 2.

Объем хранимых данных по всем приборам учета и аналоговым сигналам - за один год.

Для диагностики "ГиперФлоу-УИВК" в его состав включено переносное тестирующее устройство, состоящее из калибратора промышленных процессов универсального АКИП-7301 (Госреестр № 36814-08) и переносного компьютера.

Оборудование коммуникатора "ГиперФлоу-УИВК" предназначено для размещения вне взрывоопасных зон, имеет взрывобезопасный уровень взрывозащиты, виды взрывозащиты "искробезопасная электрическая цепь уровня ib" по ГОСТ Р 51330.10-99. Маркировка взрывозащиты коммуникатора "ГиперФлоу-УИВК" - [Exib]IIA Х.

Пределы допускаемой абсолютной погрешности измере-

Измерительные каналы измерения тока или напряжения (аналоговые входы):

Измерительные каналы выдачи тока (аналоговые выходы):

Пределы допускаемой погрешности счета импульсов

1 импульс на 10000 входных им-

Измерительный канал измерения частоты: Входной сигнал

Пределы допускаемой абсолютной погрешности измерения частоты, Гц:

в диапазоне от 100 Гц до 1 кГц ± 1,5; в диапазоне от 1 до 10 кГц ± 2,5

Относительная погрешность вычислений не более ± 0,01 % Электропитание "ГиперФлоу-УИВК" осуществляется от источника бесперебойного питания ИПБ-002 КРАУ4.100.002 напряжением 20-30 В постоянного тока.

Электропитание ИБП-002 осуществляется от промышленной сети общего назначения напряжением 176-264 В, частотой 50 Гц.

Мощность, потребляемая одним "ГиперФлоу-УИВК", не более 70 Вт

Габаритные размеры "ГиперФлоу-УИВК", не более              434х414х174 мм

Габаритные размеры источника бесперебойного питания, не более 436х400х250 мм

Масса "ГиперФлоу-УИВК", не более                           12 кг

Масса источника бесперебойного питания, не более               50 кг

Средний срок службы, не менее                                 10 лет (с учетом перио

дичности замены встроенных элементов питания)

Степень защиты от воздействия твердых тел и воды по ГОСТ 14254-96 "ГиперФлоу-УИВК" IP54

Степень защиты от воздействия твердых тел и воды по ГОСТ 14254-96 источника бесперебойного питания                                              IP20

Условия эксплуатации:

Температура окружающей среды                       от 0 до +50 °С

Относительная влажность воздуха                      до 98 % при + 35 °С

от 84 до 106,7 кПа

Атмосферное давление

(от 630 до 800 мм рт. ст.) Воздействия синусоидальных вибраций высокой частоты группа N1
