Назначение средства измерений:
Преобразователи измерительные (барьеры искрозащиты) серии pZ600 представляют собой промежуточные измерительные преобразователи, воспринимающие измерительные сигналы датчиков и передающие их во вторичную часть измерительной системы, с номинальным коэффициентом передачи 1. Преобразователи предназначены для установки на границе опасной и безопасной зон производств с целью защиты электрических цепей аналоговых датчиков, расположенных в опасной зоне, от попадания недопустимо большой электрической мощности из безопасной зоны при развитии аварии во вторичной части измерительной системы, расположенной в безопасной зоне.
Внешний вид.
Преобразователи измерительные (барьеры искрозащиты)
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом: на шильдики преобразователей измерительных (барьеров искрозащиты) серии pZ600, а также на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийуказаны в руководстве по эксплуатации «Преобразователи измерительные (барьеры искро-защиты) серии pZ600»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям измерительным (барьерам искрозащиты) серии pZ600ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия;
ГОСТ 8.009-84 ГСИ. Нормируемые метрологические характеристики средств измерений.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений-
- осуществление деятельности в области охраны окружающей среды,
-
- выполнение работ по обеспечению безопасных условий и охраны труда,
-
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по документу «Преобразователи измерительные (барьеры искрозащиты) серии pZ600. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП ВНИИМС 15.04.2011 г.
Основные средства поверки с указанием метрологических характеристик приведёны в таблице 2.
Таблица 2
Средство измерения |
Тип |
Основные характеристики |
Калибратор-вольтметр универсальный |
В1-28 |
Диапазон измерений 0-20 В Пределы допускаемой основной погрешности ± (0,002%ии + 0,00015ид); |
Диапазон измерений 0-200 В Пределы допускаемой основной погрешности ± (0,0025%ии + 0,00025ид); | ||
Диапазон измерений 0-200 Ом, 0-2000 Ом Пределы допускаемой основной погрешности ± (0,01%Rи + 0,003 Кд); |
Калибратор универсальный |
Н4-7 |
Диапазон выходного сигнала 0...20 мА Пределы допускаемой основной погреш ности: ± (0,004%Iu + 0,0004^) |
Испытательный центр
Государственный центр испытаний средств измеренийФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»),
Измерительные преобразователи серии pZ600 представляют собой пассивные электрические элементы измерительной цепи, осуществляющие передачу аналоговых сигналов датчиков, расположенных в опасной зоне, в безопасную зону для воспроизведения вторичной частью измерительной системы. При развитии аварии во вторичной части измерительной системы, сопровождающейся перенапряжениями в измерительных цепях, наступает пробой диодов Зенера, входящих в преобразователи, что ведет к срабатыванию защитных устройств, исключающих проникновение по электрическим цепям датчиков большой электрической мощности в опасную зону. Для ограничения тока, протекающего в измерительной цепи, в состав барьеров входят ограничительные последовательно включенные резисторы. Для защиты от неправильного включения и для предотвращения выхода барьеров из строя в их состав входят плавкие предохранители: внешние съемные на ток 50 мА, и внутренние на ток 63 мА. Фотография общего вида преобразователя измерительного серии pZ600 приведена на рисунке 1.

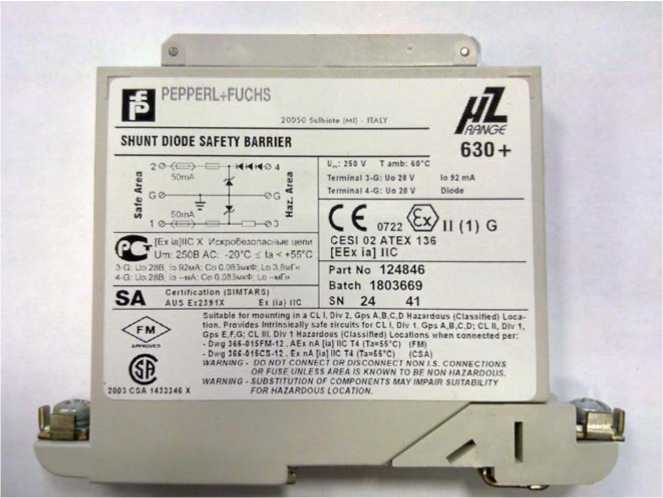

Рис. 1 Фотография общего вида преобразователя измерительного
Конструкция барьеров неразборная.
Метрологические характеристики измерительных преобразователей серии pZ600 представлены в таблице 1.
Таблица 1
Модель |
Поляр-ность(1) |
Параметры безопасности(2) |
К-барьера макси-маль-ное, Ом(3) |
ираб. при токе утечки 10 мкА |
U (4) макс |
Примечание | |||
U, В |
R, Ом |
I, мА |
P, Вт |
Ом |
В |
В | |||
I1Z 610 |
ас |
13 |
1485 |
9 |
0,03 |
1544 |
10,5 |
11,5 | |
13 |
1485 |
9 |
0,03 |
1544 |
10,5 |
11,5 | |||
|1Z 620 |
+ |
28 |
305 |
92 |
0,64 |
341 |
26 |
26,5 |
Дополни- |
10 |
50 |
200 |
0,50 |
80 |
8 |
8,5 |
тельный резистор 250 Ом для выхода 1-5 В | ||
|1Z 623 |
- |
26 |
305 |
86 |
0,56 |
341 |
23 |
24,5 | |
19,5 |
386 |
51 |
0,26 |
423 |
17,5 |
19 | |||
|1Z 630 |
+ - |
28 |
305 |
92 |
0,64 |
341 |
26 |
26,5 | |
28 |
диод |
- |
- |
1,8 В |
26 |
26,5 | |||
при 20 мА | |||||||||
|1Z 631 |
+ |
28 |
255 |
110 |
0,77 |
289 |
26 |
26,5 | |
28 |
диод |
- |
- |
1,8 В |
26 |
26,5 | |||
при 20 мА | |||||||||
|1Z 640 |
ас |
15,5 |
99 |
157 |
0,61 |
130 |
12,5 |
13,5 | |
15,5 |
99 |
157 |
0,61 |
130 |
12,5 |
13,5 | |||
|1Z 650 |
+ |
21 |
148 |
142 |
0,75 |
180 |
17 |
18,5 | |
21 |
148 |
142 |
0,75 |
180 |
17 |
18,5 | |||
|1Z 660 |
ас |
9 |
74 |
122 |
0,27 |
105 |
6 |
7 | |
9 |
74 |
122 |
0,27 |
105 |
6 |
7 | |||
|1Z 667 |
ас |
18 |
123 |
147 |
0,66 |
155 |
14 |
15 | |
18 |
123 |
147 |
0,66 |
155 |
14 |
15 | |||
|1Z 670 |
ас |
4,3 |
10,8 |
399 |
0,43 |
18,2 ± |
0,5 при 1 |
2,5 | |
0,1 |
мкА | ||||||||
4,3 |
10,8 |
399 |
0,43 |
18,2 ± |
0,5 при 1 |
2,5 | |||
0,1 |
мкА | ||||||||
|1Z 680 |
+ - |
28 |
305 |
92 |
0,64 |
341 |
26 |
26,5 | |
28 |
305 |
92 |
0,64 |
341 |
26 |
26,5 | |||
|1Z 681 |
+ - 5 |
28 |
305 |
92 |
0,64 |
341 |
26 |
26,5 | |
|1Z 690 |
ас |
13 |
74 |
176 |
0,57 |
105 |
10,5 |
11,5 | |
13 |
74 |
176 |
0,57 |
105 |
10,5 |
11,5 |
Примечания
-
1 Знаки «+», «-» или «ас» (переменный ток) соответствуют барьерам с положительной, отрицательной полярности или неполярным и означают полярность напряжения относительно земли, которое может быть приложено к барьеру.
-
2 Значения приводятся для каждого из каналов барьера.
-
3 R6apbepa максимальное - максимальное сопротивление, измеренное между двумя сторонами каждого канала барьера; для барьеров с возвратным каналом указывается максимальное падение напряжения.
-
4 имакс - максимальное напряжение, которое в течение длительного времени может быть приложено между клеммами безопасной зоны и землей при температуре + 25 °С без перегорания предохранителя; для неполярных барьеров это максимальное пиковое напряжение, а не его эффективное значение.
-
5 Допускаемое предельное отклонение Ябарыра максимального ± 10 %.
Рабочие условия применения:
-
- температура окружающего воздуха от минус 20 °С до + 55 °С;
-
- относительная влажность от 10 до 90 % без конденсации;
-
- температура хранения и транспортирования от минус 40 °С до 75 °С.
Габаритные размеры 106х80х12,5
Масса, 130 г.
Средний срок службы 12 лет.
