Сведения о средстве измерений: 46961-11 Счетчики электрической энергии трехфазные

Номер по Госреестру СИ: 46961-11
46961-11 Счетчики электрической энергии трехфазные
(CX 2000-7)

Назначение средства измерений:
Счетчики электрической энергии трехфазные CX 2000-7 (далее - счетчики) непосредственного включения предназначены для измерений и учета активной и реактивной электрической энергии в трехфазных четырехпроводных сетях переменного тока промышленной частоты в многотарифном режиме.

сертификация программного обеспечения

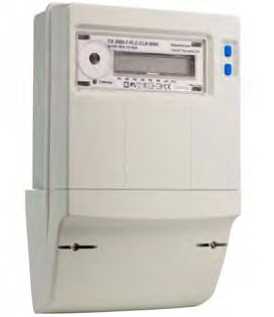

Внешний вид. Счетчики электрической энергии трехфазные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики электрической энергии трехфазные
Рисунок № 1

Общие сведения

Дата публикации - 29.08.2021
Срок свидетельства - 09.06.2016
Номер записи - 135723
ID в реестре СИ - 358123
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Sagemcom Energy&Telecom SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 6 колонок:

  • Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
  • Ссылочное поле на описание типа СИ с наименованием средства измерений
  • Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
  • Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
  • Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
  • Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Счетчики электрической энергии трехфазные (CX 2000-7)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Sagemcom Energy&Telecom SAS"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
46959-11
09.06.2016
Счетчики электрической энергии однофазные, CX 1000-5
Фирма "Sagemcom Energy&Telecom SAS" (ФРАНЦИЯ )
ОТ
16 лет
46960-11
09.06.2016
Счетчики электрической энергии трехфазные, CX 2000-7-СТ
Фирма "Sagemcom Energy&Telecom SAS" (ФРАНЦИЯ )
ОТ
16 лет
46961-11
09.06.2016
Счетчики электрической энергии трехфазные, CX 2000-7
Фирма "Sagemcom Energy&Telecom SAS" (ФРАНЦИЯ )
ОТ
16 лет

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики электрической энергии трехфазные (CX 2000-7)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Счетчики электрической энергии трехфазные (CX 2000-7)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Омский ЦСМ
Омская область
2514 2514

Программное обеспечение

Программное обеспечение счетчика встроено в ПЗУ. Основная конфигурация работы счетчика программируется изготовителем в соответствии с требованиями Заказчика. Для защиты счетчика от несанкционированного вмешательства в его работу осуществлены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. Измерительные цепи и выходные цепи импульсного (телеметрического) выхода защищены от несанкционированного доступа путем пломбирования крышки зажимов. При несанкционированном вскрытии крышки клеммного блока и попытке перепрограммирования счетчика, а также изменении направления потока энергии счетчик оповещает об этом путем изменения соответствующего бита слова состояния.

Идентификационные данные программного обеспечения счетчиков электрической энергии трехфазных CX 2000-7 представлены в таблице 1.

Таблица 1

Наименование программного обеспечения

Firmware CX2000-7

Идентификационное наименование программного обеспечения

SAGEMCOM CX2000-7 Firmware

Номер версии (идентификационный номер) программного обеспечения

M 1040

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

0xB6167136

Алгоритм вычисления цифрового идентификатора программного обеспечения

CRC16

Уровень защиты программного обеспечения

Уровень А по МИ 3286-2010


Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель счетчиков методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методы измерений с помощью счетчиков электрической энергии трехфазных CX 2000-7 указаны в документе «Счетчики электрической энергии трехфазные CX 2000-7. Руководство по эксплуатации»


Нормативные и технические документы

Нормативные документы, устанавливающие требования к счетчикам электрической энергии трехфазным CX 2000-7
  • 1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

  • 2 ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

  • 3 ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

  • 4 ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

- осуществление торговли и товарообменных операций.

Поверка

Поверка

осуществляется по документу МП-997/446-2011 «Счетчики электрической энергии трехфазные CX 2000-7. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в мае 2011 г.

Перечень основных средств, применяемых при поверке:

- установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1

максимальное значение напряжения: 3*456 В;

максимальное значение силы тока: 100 А;

диапазон регулирования угла сдвига фаз: 0 - 360 °;

предел допускаемой относительной погрешности измерения энергии ± 0,1 %


Изготовитель

Фирма «Sagemcom Energy&Telecom SAS», Франция 250, route de l'Empereur, 92848 Rueil-Malmaison cedex, France Tel : +33 (0)1 57 61 10 00; Fax : +33 (0)1 57 61 10 01 http://www.sagemcom.com

Заявитель

Представительство Акционерного Общества «Сажем Коммуникейшнз» (Франция) Юридический адрес: 125315, Москва, ул. Самеда Вургуна, д.7, комн. 5-8 Почтовый адрес: 117105, г. Москва, Варшавское шоссе, 26, оф. 413

Испытательный центр

ГЦИ СИ ФГУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru

Принцип действия счетчиков основан на преобразовании в цифровую форму мгновенных значений (выборок) аналоговых сигналов, пропорциональных значениям входных тока и напряжения, меняющихся во времени, с последующим цифровым перемножением и вычислением цифровых значений активной и реактивной мощности, преобразуемых далее в частоту следования импульсов, суммирование которых дает количество потребляемой электроэнергии.

Конструктивно счетчики состоят из электронного модуля, корпуса, клеммной колодки и крышки клеммной колодки. Электронный модуль состоит из микропроцессорной платы и установленного на ней жидкокристаллического индикатора (ЖКИ). На микропроцессорной плате расположены блок питания, специализированная интегральная микросхема (СБИС), микроконтроллер для обработки и регистрации данных, перепрограммируемое ПЗУ для хранения профиля нагрузки, данных конфигурации и вспомогательных констант, резистивный делитель напряжения. Информация об измеряемых величинах напряжения и тока с помощью делителя напряжения и шунтового резистора поступает на СБИС, где происходит ее аналого-цифровое преобразование. После этого, полученная цифровая информация проходит соответствующую программную обработку в микропроцессоре, который обеспечивает и координирует работу ПЗУ, ЖКИ и интерфейсов. Измерительный процесс носит характер непрерывного измерения сигналов, полученных с СБИС. Конструкция корпуса обеспечивает пыле- и влагозащиту электронного модуля, как со стороны корпуса, так и со стороны клеммной колодки. Крепление кожуха корпуса и крышки клеммной колодки предусматривает раздельную установку пломб ОТК предприятия-изготовителя, поверителя и энергоснабжающей организации.

Счетчики имеют телеметрический выход, гальванически изолированный от остальных цепей счетчика, а также цифровые интерфейсы PLC и RS485 для обмена информацией с внешними устройствами и применения их в автоматизированных системах контроля и учета электроэнергии, поддержку сбора данных с приборов учета тепла, воды, газа и пр. по универсальной шине M-Bus.

Счетчики могут применяться автономно или в автоматизированной системе сбора данных о потреблении электрической энергии с заранее установленной программой и возможностью установки (коррекции) в счетчике временных сезонных тарифов.

Счетчики обладают возможностью инициации связи от прибора учета на верхний уровень автоматизированной системы сбора данных по событиям (вскрытие крышки прибора, снятие/взлом клеммной коробки, хищение счетчика и т.д.).

В зависимости от настроек, счетчик обеспечивает возможность безжетонной предоплаты.

Счетчик может быть оборудован реле управления нагрузкой, предназначенным для разрыва клиентского соединения (обрывом фазы). В соответствии с настройками, реле можно отключать и подключать удаленно и локально нажатием соответствующих клавиш.

Фотография общего вида счетчиков электрической энергии трехфазных CX 2000-7 представлена на рисунке 1.

Внешний вид. Счетчики электрической энергии трехфазные (CX 2000-7), http://oei-analitika.ru

Рисунок 1 - Фотография общего вида счетчиков электрической энергии трехфазных CX 2000-7.


В комплект поставки входят:

- счётчик (с клеммной крышкой)

1

шт.

- паспорт

1

экз.

- руководство по эксплуатации

1

экз.

- методика поверки

1

экз.

- коробка упаковочная

1

шт.


счетчиков электрической энергии трехфазных CX 2000-7 представлены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Классы точности:

  • - активная по ГОСТ Р 52322-2005

  • - реактивная по ГОСТ Р 52425-2005

  • 1 или 2

  • 2 или 3

Количество тарифов

6

Базовое значение силы тока, А

5

Максимальное значение силы тока, А

100

Номинальное значение напряжения (ином), В

3x230/400

Рабочий диапазон напряжений

от 0,8/Пном до 1,2-ином

Наименование характеристики

Значение

Номинальное значение частоты, Г ц

50

Рабочий диапазон частот, Г ц

от 47 до 53

Постоянная счетчика:

  • - по активной энергии, имп./кВт-ч

  • - по реактивной энергии, имп./кВар-ч

1000

1000

Стартовый ток (чувствительность), мА

25

Активная потребляемая мощность в цепи напряжения, Вт, не более

2

Полная потребляемая мощность в цепи напряжения, В-А, не более

6

Полная потребляемая мощность в цепи тока, В-А, не более

0,01

Средняя наработка на отказ, ч, не менее

145 000

Средний срок службы, лет, не менее

30

Основная погрешность хода часов, с/сутки

± 0,5

Г абаритные размеры (ширина х высота х глубина), мм

188 х 282 х 77

Масса, кг, не более

1,8

Класс защиты по ГОСТ Р 51350-99

II

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность, %, не более

  • - атмосферное давление кПа (мм рт. ст.)

от минус 40 до плюс 70

90

70 - 106,7 (537 - 800)

Примечание

При температуре окружающего воздуха от минус 40 °С до минус 25 °С дисплей счетчика отключается, считывание данных происходит по цифровым интерфейсам.
