Номер по Госреестру СИ: 46960-11
46960-11 Счетчики электрической энергии трехфазные
(CX 2000-7-СТ)
Назначение средства измерений:
Счетчики электрической энергии трехфазные CX 2000-7-СТ (далее - счетчики) трансформаторного включения предназначены для измерений и учета активной и реактивной электрической энергии в трехфазных четырехпроводных сетях переменного тока промышленной частоты в многотарифном режиме.

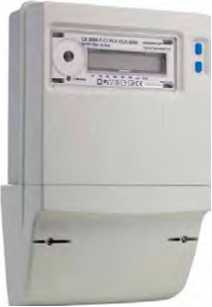

Внешний вид.
Счетчики электрической энергии трехфазные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 09.06.2016
Номер записи - 135722
ID в реестре СИ - 358122
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Sagemcom Energy&Telecom SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1120 от 2018.06.07 О внесении изменений в описание типа на комплексы аппаратно-программные для автоматизации учета энергоресурсов "ТЕЛЕСКОП+"
Наличие аналогов СИ: Счетчики электрической энергии трехфазные (CX 2000-7-СТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sagemcom Energy&Telecom SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
46959-11 09.06.2016 |
Счетчики электрической энергии однофазные, CX 1000-5 Фирма "Sagemcom Energy&Telecom SAS" (ФРАНЦИЯ ) |
ОТ |
16 лет |
|
46960-11 09.06.2016 |
Счетчики электрической энергии трехфазные, CX 2000-7-СТ Фирма "Sagemcom Energy&Telecom SAS" (ФРАНЦИЯ ) |
ОТ |
16 лет |
|
46961-11 09.06.2016 |
Счетчики электрической энергии трехфазные, CX 2000-7 Фирма "Sagemcom Energy&Telecom SAS" (ФРАНЦИЯ ) |
ОТ |
16 лет |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Счетчики электрической энергии трехфазные (CX 2000-7-СТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Счетчики электрической энергии трехфазные (CX 2000-7-СТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Омский ЦСМ Омская область |
2514 | 2514 |
Программное обеспечение
Программное обеспечение счетчика встроено в ПЗУ. Основная конфигурация работы счетчика программируется изготовителем в соответствии с требованиями Заказчика. Для защиты счетчика от несанкционированного вмешательства в его работу осуществлены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. Измерительные цепи и выходные цепи импульсного (телеметрического) выхода защищены от несанкционированного доступа путем пломбирования крышки зажимов. При несанкционированном вскрытии крышки клеммного блока и попытке перепрограммирования счетчика, а также изменении направления потока энергии счетчик оповещает об этом путем изменения соответствующего бита слова состояния.
Идентификационные данные программного обеспечения счетчиков электрической энергии трехфазных CX 2000-7-СТ представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Firmware СХ2000-7СТ |
|
Идентификационное наименование программного обеспечения |
SAGEMCOM CX2000-7 CT Firmware |
|
Номер версии (идентификационный номер) программного обеспечения |
M 1040 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
0xB6167136 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32 |
|
Уровень защиты программного обеспечения |
Уровень А по МИ 3286-2010 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель счетчиков методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью счетчиков электрической энергии трехфазных CX 2000-7-СТ указаны в документе «Счетчики электрической энергии трехфазные CX 2000-7-СТ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к счетчикам электрической энергии трехфазным CX 2000-7-СТ-
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2 ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
-
3 ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
-
4 ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
- осуществление торговли и товарообменных операций.
Поверка
Поверкаосуществляется по документу МП-1031/446-2011 «Счетчики электрической энергии трехфазные CX 2000-7-СТ. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в мае 2011 г.
Перечень основных средств, применяемых при поверке:
- установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1
максимальное значение напряжения: 3*456 В;
максимальное значение силы тока: 100 А;
диапазон регулирования угла сдвига фаз: 0 - 360 °; предел допускаемой относительной погрешности измерения энергии ± 0,1 %
Изготовитель
Фирма «Sagemcom Energy&Telecom SAS», Франция 250, route de l'Empereur, 92848 Rueil-Malmaison cedex, France Tel : +33 (0)1 57 61 10 00; Fax : +33 (0)1 57 61 10 01 http://www.sagemcom.comИспытательный центр
ГЦИ СИ ФГУ «Ростест-Москва»117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Принцип действия счетчиков основан на преобразовании в цифровую форму мгновенных значений (выборок) аналоговых сигналов, пропорциональных значениям входных тока и напряжения, меняющихся во времени, с последующим цифровым перемножением и вычислением цифровых значений активной и реактивной мощности, преобразуемых далее в частоту следования импульсов, суммирование которых дает количество потребляемой электроэнергии.
Конструктивно счетчики состоят из электронного модуля, корпуса, клеммной колодки и крышки клеммной колодки. Электронный модуль состоит из микропроцессорной платы и установленного на ней жидкокристаллического индикатора (ЖКИ). На микропроцессорной плате расположены блок питания, специализированная интегральная микросхема (СБИС), микроконтроллер для обработки и регистрации данных, перепрограммируемое ПЗУ для хранения профиля нагрузки, данных конфигурации и вспомогательных констант, резистивный делитель напряжения. Информация об измеряемых величинах напряжения и тока с помощью делителя напряжения и шунтового резистора поступает на СБИС, где происходит ее аналого-цифровое преобразование. После этого, полученная цифровая информация проходит соответствующую программную обработку в микропроцессоре, который обеспечивает и координирует работу ПЗУ, ЖКИ и интерфейсов. Измерительный процесс носит характер непрерывного измерения сигналов, полученных с СБИС. Конструкция корпуса обеспечивает пыле- и влагозащиту электронного модуля, как со стороны корпуса, так и со стороны клеммной колодки. Крепление кожуха корпуса и крышки клеммной колодки предусматривает раздельную установку пломб ОТК предприятия-изготовителя, поверителя и энергоснабжающей организации.
Счетчики имеют телеметрический выход, гальванически изолированный от остальных цепей счетчика, а также цифровые интерфейсы PLC и RS485 для обмена информацией с внешними устройствами и применения их в автоматизированных системах контроля и учета электроэнергии, поддержку сбора данных с приборов учета тепла, воды, газа и пр. по универсальной шине M-Bus.
Счетчики могут применяться автономно или в автоматизированной системе сбора данных о потреблении электрической энергии с заранее установленной программой и возможностью установки (коррекции) в счетчике временных сезонных тарифов.
Счетчики обладают возможностью инициации связи от прибора учета на верхний уровень автоматизированной системы сбора данных по событиям (вскрытие крышки прибора, снятие/взлом клеммной коробки, хищение счетчика и т.д.).
В зависимости от настроек, счетчик обеспечивает возможность безжетонной предоплаты.
Фотография общего вида счетчиков электрической энергии трехфазных CX 2000-7-СТ представлена на рисунке 1.
Рисунок 1 - Фотография общего вида счетчиков электрической энергии трехфазных CX 2000-7-СТ
счетчиков электрической энергии трехфазных CX 2000-7-СТ представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Классы точности:
|
|
|
Количество тарифов |
6 |
|
Базовое (номинальное) значение силы тока, А |
5 |
|
Максимальное значение силы тока, А |
10 |
|
Номинальное значение напряжения (ином), В |
3x230/400 |
|
Рабочий диапазон напряжений |
от 0,8/Пном до 1,2-ином |
|
Номинальное значение частоты, Г ц |
50 |
|
Наименование характеристики |
Значение |
|
Рабочий диапазон частот, Г ц |
от 47 до 53 |
|
Постоянная счетчика:
|
1000 1000 |
|
Стартовый ток (чувствительность), мА |
5 |
|
Активная потребляемая мощность в цепи напряжения, Вт, не более |
0,6 |
|
Полная потребляемая мощность в цепи напряжения, В-А, не более |
10 |
|
Полная потребляемая мощность в цепи тока, В-А, не более |
0,01 |
|
Средняя наработка на отказ, ч, не менее |
145 000 |
|
Средний срок службы, лет, не менее |
30 |
|
Основная погрешность хода часов, с/сутки |
± 0,5 |
|
Г абаритные размеры (ширина х высота х глубина), мм |
188 х 282 х 77 |
|
Масса, кг, не более |
1,8 |
|
Степень защиты по ГОСТ 14254-96 |
IP51 |
|
Класс защиты по ГОСТ Р 51350-99 |
II |
|
Условия эксплуатации:
|
от минус 40 до плюс 70 90 от 70 до 106,7 (от 537 до 800) |
|
Примечание При температуре окружающего воздуха от минус 40 °С до минус 25 °С дисплей счетчика отключается, считывание данных происходит по цифровым интерфейсам. | |
