Номер по Госреестру СИ: 46916-11
46916-11 Частотомеры электронные цифровые
(UA Ч3-63/3)
Назначение средства измерений:
Частотомеры электронные цифровые UA Ч3-63/3 (далее - частотомеры) предназначены для автоматического измерения частоты и периода синусоидальных и импульсных сигналов, длительности импульсов, отношения частоты двух электрических сигналов, счета количества колебаний электрических сигналов.
Внешний вид.
Частотомеры электронные цифровые
Рисунок № 1
Внешний вид.
Частотомеры электронные цифровые
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель частотомера трафаретным методом и на титульные страницы эксплуатационных документов - печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к частотомеру электронному цифровому UA Ч3-63/3.
1. ГОСТ 22261-94 «МГС. Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений:
Частотомеры применяются для выполнения работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется в соответствии с разделом 3.3 "Методика поверки", Руководства по эксплуатации ИТЯФ.411142.005 РЭ.
Основное поверочное оборудование: стандарт частоты и времени СЧВ-74, компаратор частотный Ч7-39, частотомер Ч3-63/1, генераторы Г3-110, Г4-128, Г4-151, Г478, Г4-79, Г4-80, Г5-56, Г5-78, милливольтметр В3-48А, измеритель мощности М3-51, осциллографы С1-127, С1-97.
Изготовитель
Открытое акционерное общество «Меридиан» им. С. П. Королева» Украина, 03680, г. Киев, бульвар И. Лепсе, 8.Тел.: 454-11-17; факс: +1038(044)408-44-00
www.meridian.kiev.ua ; E-mail: feedback@meridian.kiev.ua
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Работа частотомеров основана на счетно-импульсном принципе, который заключается в счете количества колебаний электрических сигналов, поступающих на вход счетного блока в течение определенного интервала времени.
При измерении частот счетный блок выполняет счет числа импульсов, сформированных из входного сигнала, за время длительности стробимпульса. Длительность стробимпульса (время счета) в этом режиме задается опорной частотой.
При измерении периода или длительности импульсов счетный блок выполняет счет числа импульсов опорной частоты (частоты заполнения или меток времени) за время длительности стробимпульса. Длительность стробимпульса при этом равняется измеряемому периоду или длительности импульса.
Конструктивно частотомер выполнен в базовом унифицированном корпусе "Надел-75".
Частотомер пломбируется мастичными пломбами. мастика укладывается в пломбировочные чашечки, установленные в боковых крышках прибора и в чашечку -заглушку корректора частоты кварцевого генератора, расположенную на задней панели прибора.

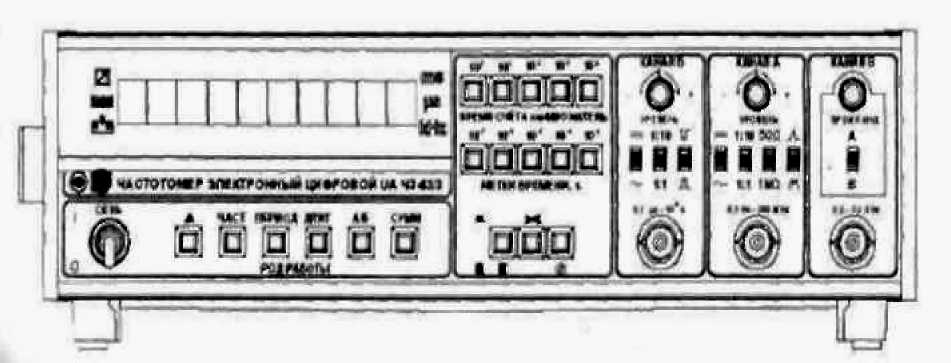

Рисунок 1.1 - Внешний вид передней панели частотомера UA ЧЗ-63/З

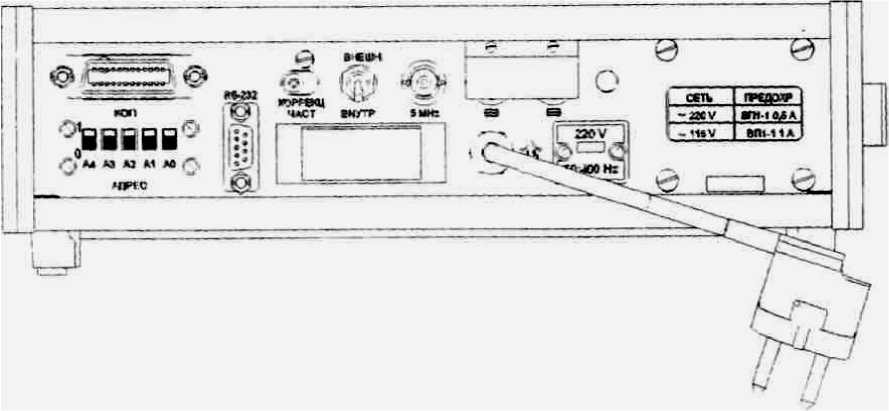

Рисунок 1.2 - Внешний вид задней панели частотомера UA ЧЗ-63/3
Комплект специальной поставки частотомера приведен в таблице.
Обозначение изделия |
Наименование изделия |
Количество |
ДЛИ4.171.016-01 |
Ящик |
1 шт. |
ИТЯФ.468926.037 |
Комплект комбинированный, | |
в нем: |
1 шт. | |
ДЛИ4.161.031 |
Ящик укладочный, в нем: |
1 шт. |
ДЛИ6.853.008 |
Вкладыш |
1 шт. |
ЕЯ6.853006-12 |
Вкладыш |
1 шт. |
ИТЯФ.411142.005 |
Частотомер электронный цифровой UA Ч3-63/3 |
1 шт. |
ИТЯФ.411142.005РЭ |
Руководство по эксплуатации |
1 экз. |
ИТЯФ.411142.005ПС |
Паспорт |
1 экз. |
ЕЭ4.854738-01 |
Кабель КОП |
1 шт. |
Обозначение изделия |
Наименование изделия |
Количество |
SCB-1 |
Кабель RS-232 |
1 шт. |
ДЛИ4.850.131-12 |
Кабель ВЧ |
3 шт. |
ДЛИ4.850.176-02 |
Кабель ВЧ |
1 шт. |
ЕЭ2.236.472 |
Переход коаксиальный |
1 шт. |
ДЛИ5.282.056 |
Плата соединительная |
2 шт. |
ЕЯ6.894.004 |
Съемник |
2 шт. |
Дискета 3,5" |
1 шт. | |
ОЮ0.481.005ТУ |
Вставка плавкая ВП1-1 1,0 А 250 В |
10 шт. |
ОЮ0.481.005ТУ |
Вставка плавкая ВП1-0,5 0,5 А 250 В |
10 шт. |
-
1 Диапазон измерения частоты синусоидальных и импульсных сигналов любой полярности по входу А - от 0,1 Гц до 200 МГц, при уровне входных сигналов:
-
- от 0,03 до 10 В (для синусоидальных сигналов);
-
- от 0,1 до 10 В (для импульсных сигналов длительностью не менее 2,5 нс).
Примечание: При входном сопротивлении 50 Ом максимальное напряжение входного сигнала составляет 5 В.
-
2 Диапазон измерения частоты синусоидальных сигналов по входу В - от 200 МГц до 3,2 ГГц, при минимальном уровне входных сигналов:
-
- 15 мкВт (в диапазоне частоты от 200 МГц до 1,5 ГГц включительно);
-
- 50 мкВт (в диапазоне частоты от 1,5 до 2,5 ГГц включительно);
-
- 100 мкВт (в диапазоне частоты от 2,5 до 3 ГГц включительно);
-
- 250 мкВт (в диапазоне частоты от 3 до 3,2 ГГц).
Максимальный уровень входных сигналов - 20 мВт.
-
3 Пределы допустимой относительной погрешности при измерении частоты синусоидальных и импульсных сигналов (3f , 5'f) рассчитывают по формулам:
-
- в интервале диапазона измерений от 0,1 Гц до 200 МГц (по входу А):
3f = ± [|3о| + 1/(Гизм^ тсч)], где:
30 - допустимая относительная погрешность опорного генератора по частоте;
fir™ - измеренное значение частоты, Гц;
тсч - время счета, с (выбирается из ряда 10-3; 10-2; 10-1; 1; 10 с);
-
- в интервале диапазона измерений от 200 МГц до 3,2 ГГц (по входу В):
3 f = ± [|3о| + 16/(Гизм^ т сч)] где т сч (время счета) - 16 тсч.
-
4 Номинальное значение частоты выходного сигнала опорного генератора 10 МГц, а на выходе частотомера - 5 МГц.
Пределы допустимого отклонения частоты опорного генератора от номинального значения - ± 140’8.
Диапазон коррекции частоты выходного сигнала опорного генератора при выпуске частотомера из производства - ± 540’7 от номинального значения частоты.
-
5 Пределы допустимой относительной погрешности частоты внутреннего опорного генератора по истечении времени установления рабочего режима, равного 1 час:
-
- ± 1^10’7 за 30 суток;
-
- ± 240’7за 12 месяцев.
лист № 3 всего листов 4 6 Пределы допустимого относительного изменения частоты опорного генератора в рабочем диапазоне температуры от минус 30 до 50 °С - ± 340'9.
-
7 Диапазон измерения периода синусоидальных и импульсных сигналов любой полярности с частотой от 104 Гц до 10 МГц, длительности импульсов не менее 50 нс и уровне входных сигналов от 0,03 до 10 В (для синусоидальных сигналов) и 0,1 до 30 В (для импульсных сигналов) - от 100 нс до 104 с.
Число усредняемых периодов (множитель периода) n - 100; 10; 102; 103; 104. Период меток времени Т0 - 10" ; 10-6; 10-5; 10-4; 10-3 с.
-
8 Пределы допустимой относительной погрешности при измерении периода (5т), определяют по формуле:
5т = ± [|50|+|5 зап |+(Т/п- тизм)], где:
5зап - погрешность запуска;
Тизм - измеренное значение периода, с; Значение 5зап определяют по формуле:
5зап = ±2 [(3ош + Uh) /(S-Тизм-п)], где:
ош = 8040'6 - среднеквадратичное значение шума измерительного тракта в рабочей полосе частот, приведенное к входу;
Un - пиковое значение помехи входного сигнала в пределах установленного допустимого уровня, В (при случайной помехе с эффективным значением ош, Un равняется 3оп);
оп - среднеквадратичное значение помехи в рабочей полосе частот;
S - крутизна перепада напряжения измерительного сигнала в точке запуска, В/с. Для синусоидального входного сигнала при запуске в точке с максимальной крутизной погрешность запуска (5'зап) определяют но формуле:
5 зап = ±[(Ош + 0,3Un)/(Um^n)], где Um - амплитуда входного сигнала, В.
-
9 Напряжение сети питания - от 187 до 242 В частотой (50 ± 1,0) Гц. или (220 ± 11) В частотой (400 ± 10) Гц, или (115 ± 5,75) В частотой (400 + 10) Гц.
-
10 Потребляемая мощность - не более 25 В^А.
-
11 Габаритные размеры - не более 312*95*342 мм.
-
12 Масса - не более 5 кг.
-
13 Средняя наработка на отказ - не менее 8000 ч.
-
14 Гамма-процентный срок службы - не менее 15 лет при у = 90 %.
