Сведения о средстве измерений: 46859-11 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения"

Номер по Госреестру СИ: 46859-11
46859-11 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения"
(Нет данных)

Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО «Уральский завод Транспортного Машиностроения» (далее - АИИС КУЭ ОАО «УралТрансМаш») предназначена для измерения активной и реактивной электрической энергии и мощности и измерения времени, а также для автоматизированного сбора, обработки, хранения и отображения информации.

Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения"
Рисунок № 1

Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения"
Рисунок № 2

Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения"
Рисунок № 3

Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения"
Рисунок № 4

Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения"
Рисунок № 5

Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения"
Рисунок № 6

Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения"
Рисунок № 7

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 135599
ID в реестре СИ - 357999
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

ДМ02-160-1-М, ВСКМ-15, ВКМ-20,

Производитель

Изготовитель - ООО "Фирма "Альбион"
Страна - РОССИЯ
Населенный пункт - г.Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да

FA_5 Стоимость поверки

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 166
Выдано извещений - 0
Кол-во периодических поверок - 166
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2005
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2412 от 2011.05.26 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 46855-63-11, 3177-11, 46864-46865-11, 31520-11, 46866-46869-11, 39231-11, 46870-46875-11, 19122-11, 46876-11, 21265-11, 46877-11, 45771-10, 46878-46881-11, 37896-11, 46882-46893-11, 19736-11, 4689446897-11)

Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения" (Нет данных)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "Фирма "Альбион"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
15697-03 01.12.2008	Счетчики электрической энергии трехфазные электронные многофункциональные, Хитон ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)		6 лет; с 2006 г. - 8 лет
15697-09 01.01.2015	Счетчики электрической энергии трехфазные электронные многофункциональные, Хитон ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)	ОТ	8 лет
15697-96 01.11.2001	Счетчики электроэнергии электронные трехфазные многофункциональные, ХИТОН ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)		6 лет
16809-97 01.12.2002	Счетчики, ЭКОС исп.Э4Р-1АМВ-Н1 ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)		6 лет
16810-97 01.12.2002	Счетчики, ЭКОС исп.Э4Р-3АМВ-Н1 ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)		6 лет
17162-98 01.05.2003	Комплексы программно-аппаратные для многоуровневых автоматизированных систем контроля и учета электроэнергии и мощности, Корона-1 ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)		6 лет
19418-00 01.04.2005	Комплексы программно-аппаратные автоматизированные для учета и отпуска электроэнергии с предварительной оплатой и кредитом, ДЕКАРТ ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)		6 лет
37494-08	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Приаргунское производственное горно-химическое объединение", Нет данных ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)	ОТ	4 года
39513-08 01.01.2014	Регистраторы электрических процессов, РЭП-4Т4Н ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)	ОТ	3 года
40561-09	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Нижнетагильский котельно-радиаторный завод", Нет данных ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)	ОТ	4 года
46859-11	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения", Нет данных ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)	ОТ	4 года
49472-12	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Салаватнефтемаш", Нет данных ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)	ОТ	4 года
50820-12	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) "Завод Прибор", Нет данных ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)	ОТ	4 года
56755-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МП трест "Водоканал" МО г.Магнитогорск, Нет данных ООО "Фирма "Альбион" (РОССИЯ г.Челябинск)	ОТ	4 года

RT_22 Анализ рынка поверки Пензы

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения" (Нет данных)

Наименование организации	Поверенные модификации	Кол-во поверок	Периодических поверок
МЦМ (RA.RU.312746)	ДМ02-160-1-М	4	4
ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058)	ВКМ-20	1	1
ООО "ГОРОДСКАЯ МЕТРОЛОГИЧЕСКАЯ СЛУЖБА" (RA.RU.312906)	ВСКМ-15	161	161

Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения" (Нет данных)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

(ПО) АИИС «КОРОНА» включает в себя:

- программу Web-сервер;
- программу DAQ-сервер с PLC- сервером (сбор и передача данных);
- программу ArmConfig (конфигурирование системы);
- программу ArmForm (автоматизированное рабочее место);
- программу ArmOper ( оперативный контроль над процессом потребления электроэнергии);
- программу AutoArc (автоматический архиватор данных);
- программу ArmDiag (диагностика работы АИИС «Корона»);
- ПО службы точного времени системы;
- программу ArmData (управление данными АИИС, в первую очередь для ведения и обслуживания архивов).

Общесистемное, прикладное ПО состоит из MS Office Home and Business 2010 DVD, MS SQL Server 2008 Device CAL, MS SQL Server 2008 OLP NL, MS Windows 7, MS Windows Server 2008 Device CAL, MS Windows Server 2008 OLP, WinPro Rus SA OLP NL.

Метрологически значимой является программа автоматической архивации данных AutoArc. Идентификационные данные представлены в таблице 1.

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии

Цифровой идентификатор (контрольная сумма)

Алгоритм вычисления цифрового идентификатора

Программа автоматической архивации данных

AutoArc.exe

Версия

3.09.0212

E7D6 (16-ричное представление)

Применяется программа СRС16

Программное обеспечение не влияет на метрологические характеристики АИИС КУЭ ОАО «УралТрансМаш».

Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с МИ 3286-2010 - «С».

Для защиты ПО АИИС КУЭ ОАО «УралТрансМаш» от несанкционированных изменений предусмотрен многоступенчатый доступ к текущим данным и параметрам настройки системы (электронные ключи, индивидуальные пароли и программные средства для защиты файлов и базы данных).

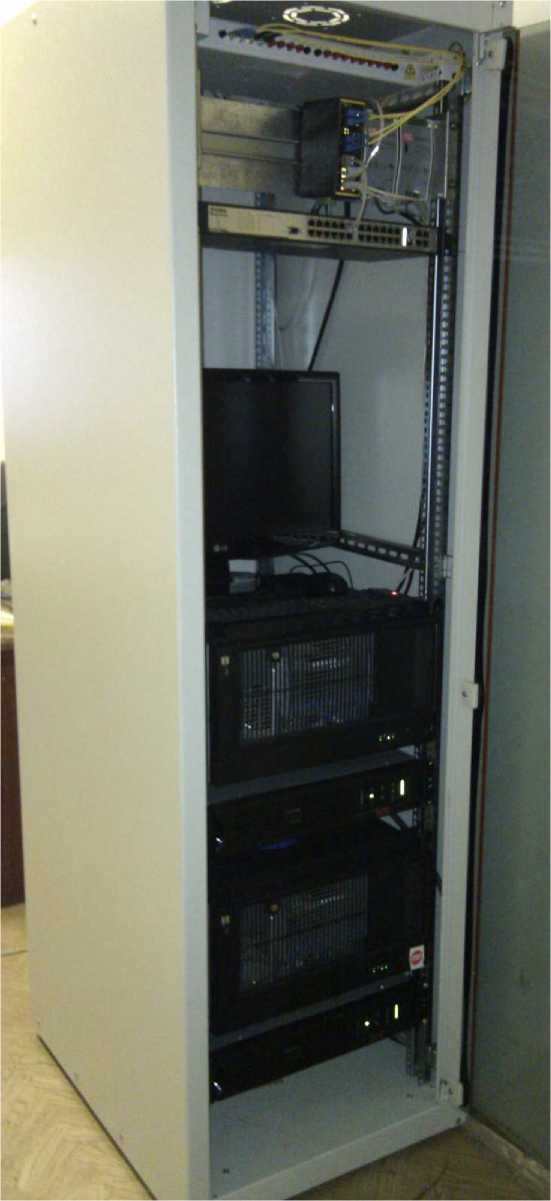

Фотография общего вида основного и резервного серверов АИИС КУЭ ОАО «УралТрансМаш» представлена на рисунке 1.

Рисунок 1

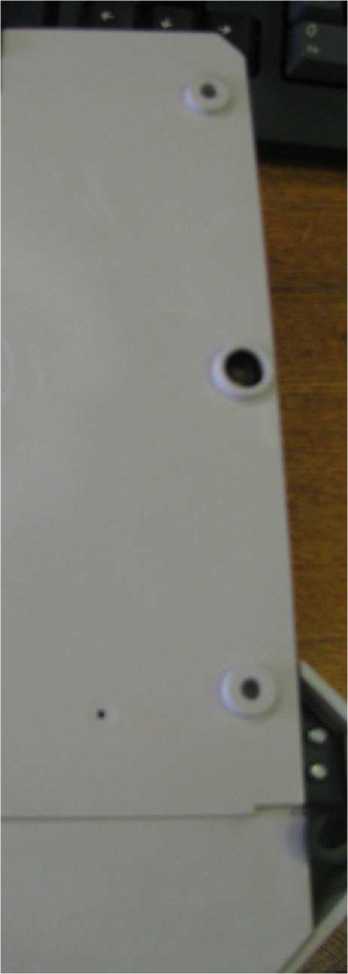

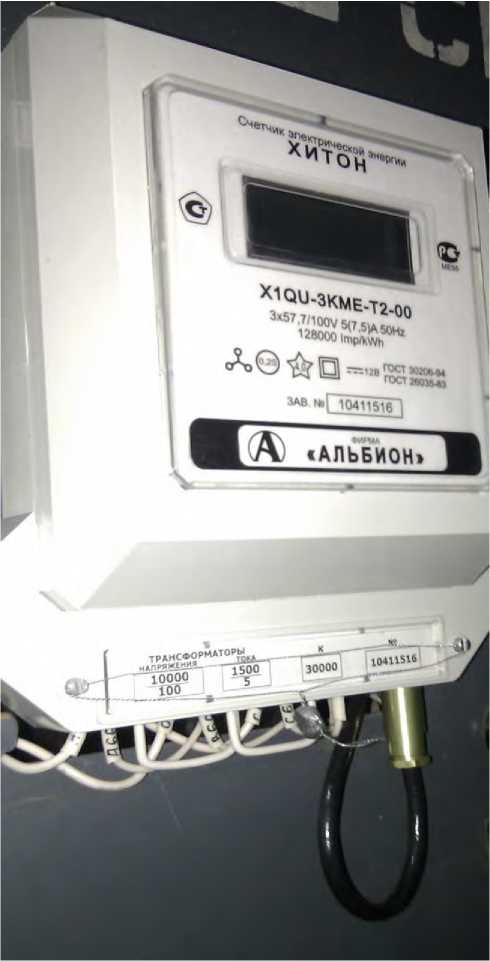

Виды пломбирования компонентов АИИС КУЭ ОАО «УралТрансМаш» от несанкционированного доступа представлены на рисунке 2 (пломба энергосбытовой организации) и рисунке 3 (пломба поверяющей организации).

Рисунок 2

Рисунок 3

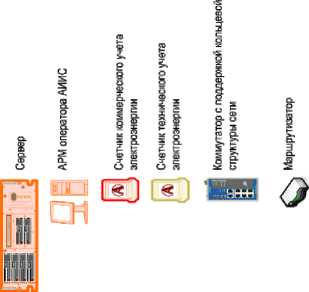

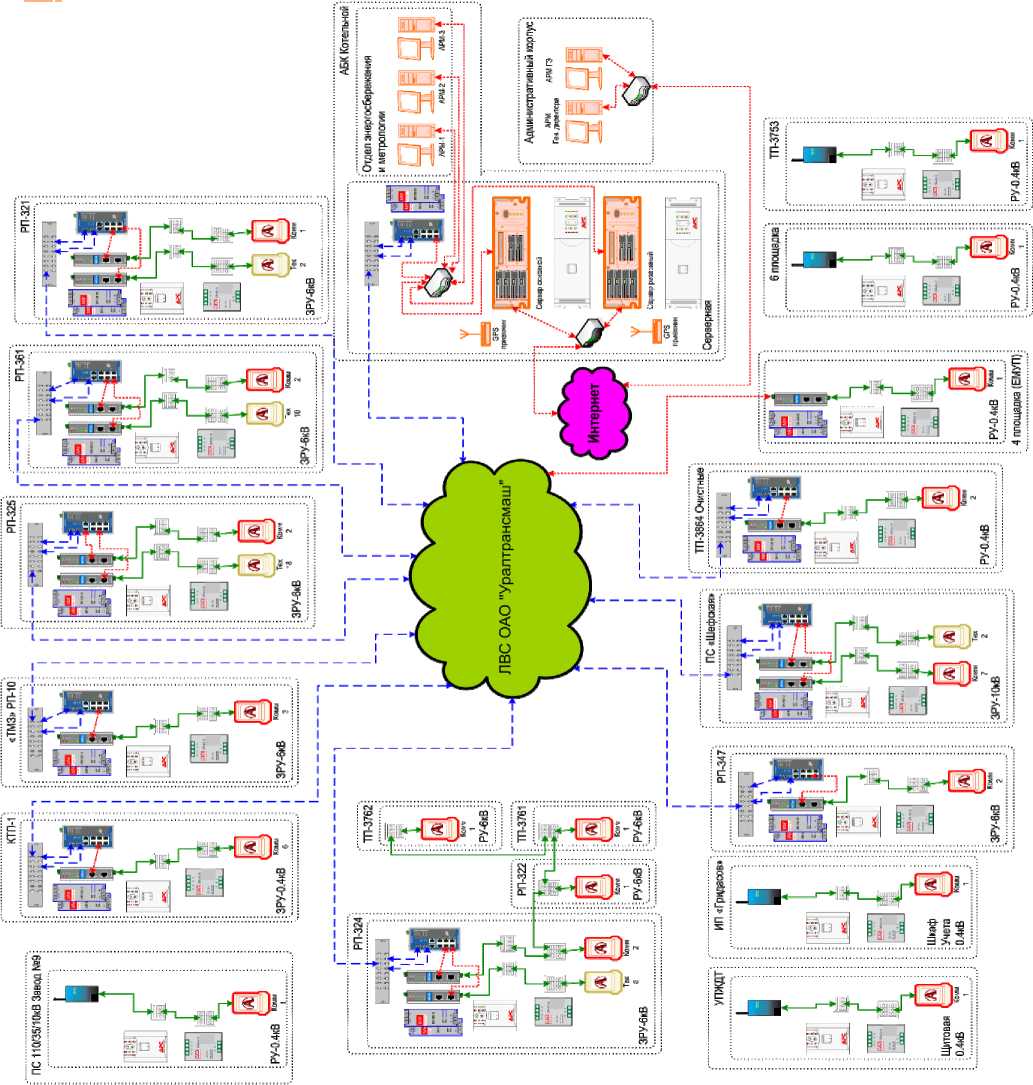

Структурная схема АИИС КУЭ ОАО «УралТрансМаш» представлена на рисунке 4.

Рисунок 4

Знак утверждения типа

наносится на титульные листы эксплуатационной документации АИИС КУЭ ОАО «УралТрансМаш» типографским способом.

Сведения о методиках измерений

Нормативные и технические документы

Нормативные документы, устанавливающие требования к АИИС КУЭ ОАО «УралТрансМаш»

1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
3 ГОСТ 7746-2001. Трансформаторы тока. Общие технические условия
4 ГОСТ 1983-2001. Трансформаторы напряжения. Общие технические условия.
5 ГОСТ Р 52425-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
6 ГОСТ Р 52323-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.
7 ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
8 ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
9 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО «Уральский завод Транспортного Машиностроения». Методика поверки. ОИИС.11.002 МП».

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

Осуществление торговли и товарообменных операций.

Изготовитель

Общество с ограниченной ответственностью Фирма «Альбион» (ООО Фирма «Альбион»), Адрес:454080, г. Челябинск, ул. Воровского, д.52А
т/ф: (351) 261-05-80; е-mail ntc@albion.ru;

Испытательный центр

Государственный центр испытаний средств измерений ФГУ «Челябинский ЦСМ». Регистрационный номер 30059-10
Адрес: 454048, г. Челябинск ул. Энгельса, д.101
т/ф: (351) 232-04-01,е-mail: stand@chel.surnet.ru

АИИС КУЭ ОАО «УралТрансМаш» представляет собой двухуровневую систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ ОАО «УралТрансМаш» включает в себя следующие уровни:

первый уровень - измерительно-информационные комплексы (далее - ИИК), в состав которых входят:

- измерительные трансформаторы тока (ТТ) по ГОСТ 7746;
- измерительные трансформаторы напряжения (ТН) по ГОСТ 1983;
- счетчики активной и реактивной электроэнергии типа ХИТОН по ГОСТ Р 52323 в режиме измерения активной электроэнергии и ГОСТ Р 52425 в режиме измерения реактивной электроэнергии;
- каналообразующая аппаратура;

второй уровень - информационно-вычислительный комплекс ИВК (далее - ИВК), состоящий из:

- основного и резервного серверов,
- программного обеспечения АИИС «КОРОНА»,
- аппаратуры передачи данных внутренних и внешних каналов связи.

Система обеспечения единого времени (далее - СОЕВ) формируется на всех уровнях АИИС КУЭ ОАО «УралТрансМаш» и выполняет функцию измерения времени.

АИИС КУЭ ОАО «УралТрансМаш» выполняет следующие задачи:

- измерение 30-минутных приращений активной и реактивной электроэнергии;
- периодический (1 раз в 30 минут) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета;
- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
- передачу данных в смежные организации;
- диагностику и мониторинг функционирования технических и программных средств АИИС

КУЭ ОАО «УралТрансМаш»;

- конфигурирование и настройку параметров АИИС КУЭ ОАО «УралТрансМаш»;
- коррекцию времени (функция обеспечивается автоматически).

Принцип действия АИИС КУЭ ОАО «УралТрансМаш»

На уровне ИИК первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии ХИТОН. Счетчик преобразует аналоговые сигналы в цифровой код с последующей линеаризацией характеристики с помощью калибровочных коэффициентов. Далее счетчик вычисляет значения других параметров электроэнергии (значений накопленной активной и реактивной энергии

лист № 2 всего листов 13 нарастающим итогом с момента включения, полного тока в каждой фазе, линейных напряжений, cos ф (tg ф)). Значения измеренных и вычисленных параметров поступают в соответствующую зону буфера памяти с присвоением номера соответствующего завершенного интервала времени измерения (нумерация сквозная в течение года), кроме того, для каждого измерения регистрируется время записи в буфер памяти. Данные со счетчиков по каналам связи поступают на уровень ИВК, где обеспечивается вычислительная обработка этих данных, их хранение и выдача результатов измерения электроэнергии и мощности на автоматизированное рабочее место (АРМ) оператора.

Поддержание единого системного времени осуществляется посредством приемников сигналов точного времени GPS-приёмника, подключенных к основному и резервному серверам, 1 раз в секунду. Взаимодействие между серверами и устройствами синхронизации времени организуется по цифровому интерфейсу RS-232.

Программное обеспечение (ПО) АИИС «КОРОНА» включает в себя:

- программу Web-сервер;
- программу DAQ-сервер с PLC- сервером (сбор и передача данных);
- программу ArmConfig (конфигурирование системы);
- программу ArmForm (автоматизированное рабочее место);
- программу ArmOper ( оперативный контроль над процессом потребления электроэнергии);
- программу AutoArc (автоматический архиватор данных);
- программу ArmDiag (диагностика работы АИИС «Корона»);
- ПО службы точного времени системы;
- программу ArmData (управление данными АИИС, в первую очередь для ведения и обслуживания архивов).

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии

Цифровой идентификатор (контрольная сумма)

Алгоритм вычисления цифрового идентификатора

Программа автоматической архивации данных

AutoArc.exe

Версия

3.09.0212

E7D6 (16-ричное представление)

Применяется программа СRС16

Программное обеспечение не влияет на метрологические характеристики АИИС КУЭ ОАО «УралТрансМаш».

Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с МИ 3286-2010 - «С».

Рисунок 1

Рисунок 2

Рисунок 3

Структурная схема АИИС КУЭ ОАО «УралТрансМаш» представлена на рисунке 4.

Рисунок 4

Комплектность АИИС КУЭ ОАО «УралТрансМаш» соответствует Таблице 4. Таблица 4

Наименование	Обозначение (тип)	Количество
Трансформатор тока	ТПОЛ-10	12
	ТПЛ-10-М	20
	ТОЛ-10	14
	ТОП-0,66	29
	ТНШЛ-0,66	3
	ТШЛ-0,66	6
Трансформатор напряжения	ЗНОЛ.06	12
	НОМ-6	3
	НТМИ-6	10
	НАМИТ-10	2
	НАМИ-10-95 УХЛ2	2
Счетчик электрической энергии	X1QU-3KME-T2-00	22
Счетчик электрической энергии	X1QZ-3AME-T2-02	14
СОЕВ	GPS приёмник GARMIN PC (COM)	2
Сервер	Intel Xeon 2.4	2
Методика поверки	ОИИС.11.002 МП	1

В комплект поставки также входит техническая и эксплуатационная документация на систему и на комплектующие средства измерений.

Основные технические характеристики средств измерений, входящих в состав ИИК АИИС КУЭ ОАО «УралТрансМаш», приведены в таблице 2.

Таблица 2

Канал измерений		Средства измерений					Номер Гос-реестра	Вид электро энергии
Но мер ИИК	Наименование объекта учета	Фа за	Тип средства измерений	Коэффициент трансформации	Класс точности	Заводской номер	Номер Гос-реестра	Вид электро энергии
1	2	3	4	5	6	7	8	9
	ПС Шеф-	А	ТОЛ-10	1500/5	0.5S	58151	7069-07	Актив-
	ская Т-1	С	ТОЛ-10	1500/5	0.5S	58152	7069-07	Актив-
0101	110/10	А	ЗНОЛ.06	10000/^3/1		8112		ная
0101	ЗРУ-10	В	ЗНОЛ.06	00/\3	0.5	8113	3344-04	Реак-
	кВ	С	ЗНОЛ.06	00/\3		4024		тивная
	Гс.ш. яч.2	X1QU-3KME-T2-00			0.2S	10411508	15697-09
	ПС Шеф-	А	ТОЛ-10	1500/5	0.5S	58103	7069-07	Актив-
	ская Т-1	С	ТОЛ-10	1500/5	0.5S	58102	7069-07	Актив-
0102	110/10	А	ЗНОЛ.06	10000/^3/1		14534		ная
0102	ЗРУ-10	В	ЗНОЛ.06	00/\3	0.5	14542	3344-04	Реак-
	кВ Шс.ш.	С	ЗНОЛ.06	00/\3		14544		тивная
	яч.28	X1QU-3KME-T2-00			0.2S	10411516	15697-09
	ПС Шеф-	А	ТОЛ-10	150/5	0.5S	21637	7069-07
	ская Т-2	С	ТОЛ-10	150/5	0.5S	21638	7069-07	Актив ная
0103	110/10	А	ЗНОЛ.06	10000/^3/1		9725		Актив ная
0103	ЗРУ-10	В	ЗНОЛ.06	00/\3	0.5	9714	3344-04	Реак-
	кВ	С	ЗНОЛ.06	00/\3		9505		Реак-
	кВ	С	ЗНОЛ.06			9505		тивная
	Пс.ш. яч.12							тивная
	Пс.ш. яч.12		X1QU-3KME-T2-00		0.2S	10411537	15697-09
	ПС Шеф-	А	ТОЛ-10	150/5	0.5S	21640	7069-07	Актив-
	ская Т-2	С	ТОЛ-10	150/5	0.5S	22264	7069-07	Актив-
0104	110/10	А	ЗНОЛ.06	10000/^3/1		1300		ная
0104	ЗРУ-10	В	ЗНОЛ.06	00/\3	0.5	1099	3344-04	Реак-
	кВ ГУс.ш.	С	ЗНОЛ.06	00/\3		1336		тивная
	яч.18	X1QU-3KME-T2-00			0.2S	10411555	15697-09
	ПС Шеф-	А	ТОЛ-10	300/5	0.5S	21794	7069-07	Актив-
	ская Гс.ш.	С	ТОЛ-10	300/5	0.5S	21795	7069-07	Актив-
0105	яч.14; Т-2	А	ЗНОЛ.06	10000/^3/1		9725		ная
0105	ТП 3797	В	ЗНОЛ.06	00/\3	0.5	9714	3344-04	Реак-
	Эдвансед-	С	ЗНОЛ.06	00/\3		9505		тивная
	ЕК	X1QU-3KME-T2-00			0.2S	10411556	15697-09
	ПС	А	ТОЛ-10	300/5	0.5S	21796	7069-07
	Шефс-кая	С	ТОЛ-10	300/5	0.5S	21797	7069-07	Актив-
0106	ГУс.ш.	А	ЗНОЛ.06	10000/^3/		1300		ная
0106	яч.19; ТМ	В	ЗНОЛ.06	100/V3	0.5	1099	3344-04	Реак-
	ТП 3753	С	ЗНОЛ.06	100/V3		1336		тивная
	ГНС	X1QU-3KME-T2-00			0.2S	10411680	15697-09

1	2	3	4	5	6	7	8	9
	Екатеринбурга
	ПС	А	ТОЛ-10	300/5	0.5S	21954	7069-07
	Шефс-кая	С	ТОЛ-10	300/5	0.5S	21332	7069-07	Актив-
	ГУс.ш.							Актив-
	ГУс.ш.	А	ЗНОЛ.06	10000/^3/ 100/^3		1300		ная Реак-
0107	яч.17; Т-2	В	ЗНОЛ.06		0.5	1099	3344-04	ная Реак-
	ТП 3797	С	ЗНОЛ.06			1336		тивная
	Эдван-сед-ЕК	X1QU-3KME-T2-00			0.2S	10411572	15697-09	тивная
	РП-322	А	ТПЛ-10-М	300/5	0.5S	3998	22192-07	Актив-
	РП-322	С	ТПЛ-10-М	300/5	0.5S	3723	22192-07
	ГГс.ш. 6кВ	С	ТПЛ-10-М			3723
0201	ГГс.ш. 6кВ	А		6000/100				ная
	яч.1	А						ная
	ПС Куйб. ГГс.ш. 6кВ	В С	НТМИ-6		0.5	1561	831-53	Реак тивная



			X1QU-3KME-T2-00		0.2S	10411576	15697-09
		А	ТПОЛ-10			3076
	ТП-3762	В	ТПОЛ-10	300/5	0.5S	3093	1261-08	Актив-
	с.ш. 6кВ	С	ТПОЛ-10			20009		Актив-
0301	яч. Т	А						ная Реак тивная
	ЭТМК-	В	НТМИ-6	6000/100	0.5	1440	831-53
	3200	С
		X1QU-3KME-T2-00			0.2S	10411598	15697-09
		А	ТПОЛ-10			3094
	ТП-3761	В	ТПОЛ-10	300/5	0.5S	20036	1261-08	Актив-
	с.ш. 6кВ	С	ТПОЛ-10			3085		Актив-
	с.ш. 6кВ	С	ТПОЛ-10			3085		ная
0401	яч. Т	А	НАМИТ-10-2	6000/100	0.5	30451000	16687-02	ная
0401	яч. Т	А						Реак-
	ЭТМК-	В						Реак-
	3200	С	УХЛ2			00002		тивная
		X1QU-3KME-T2-00			0.2S	10411611	15697-09
	РП-347	А	ТПЛ-10-М	300/5	0.5S	3824	22192-07	Актив-
	Гс.ш. 6кВ	С	ТПЛ-10-М	300/5	0.5S	4000	22192-07	Актив-
0501	яч.2;	А						ная
0501	ПС Куйб.	В	НТМИ-6	6000/100	0.5	19012	831-53	Реак-
	Гс.ш. 6кВ	С						тивная
	яч.7	X1QU-3KME-T2-00			0.2S	10411613	15697-09
	РП-347	А	ТПЛ-10-М	300/5	0.5S	3898	22192-07	Актив-
	РП-347	С	ТПЛ-10-М	300/5	0.5S	3999	22192-07
	ГГс.ш. 6кВ	С	ТПЛ-10-М			3999
	ГГс.ш. 6кВ	А
0502	яч.11;	А		6000/100				ная
0502	яч.11;	В С	НТМИ-6		0.5	10371	831-53	Реак тивная
	ПС Куйб.
	ГГс.ш. 6кВ

			X1QU-3KME-T2-00		0.2S	10411620	15697-09
	РП-324	А	ТПЛ-10-М	300/5	0.5S	3899	22192-07	Актив-
	Гс.ш. 6кВ	С	ТПЛ-10-М	300/5	0.5S	3829	22192-07	Актив-
0601	яч.6;	А						ная
0601	ПС Куйб.	В	НТМИ-6	6000/100	0.5	6306	831-53	Реак-
	Гс.ш. 6кВ	С						тивная
	яч.6	X1QU-3KME-T2-00			0.2S	10411632	15697-09
0602	РП-324	А	ТПОЛ-10	300/5	0.5S	3087	1261-08	Актив-
0602	ГГс.ш. 6кВ	С	ТПОЛ-10	300/5	0.5S	20032	1261-08	ная

1	2	3	4	5	6	7	8	9
	яч.3;	А						Реак-
	ПС Куйб.	В	НТМИ-6	6000/100	0.5	1804	831-53
	Пс.ш. 6кВ	С						тивная
	яч. 3	X1QU-3KME-T2-00			0.2S	10411642	15697-09
	РП-321	А	ТПОЛ-10	300/5	0.5S	3086	1261-08	Актив-
	1с.ш. 6кВ	С	ТПОЛ-10			20060		ная

0701		А	НАМИТ-10	6000/100		30451000		Реак-
	яч.3;
		В			0.5		16687-02
	ПС Куйб. 1с.ш. 6кВ	С				00001		тивная


			X1QU-3KME-T2-00		0.2S	10411656	15697-09
	РП-361	А	ТПЛ-10-М	1000/5	0.5S	4197	22192-07	Актив-
		С	ТПЛ-10-М			4214
	1с.ш. 6кВ
		А
0801	яч.13;			6000/100				ная
		В С	НТМИ-6		0.5	1227	831-53	Реак-
	ПС Куйб.
	1с.ш. 6кВ							тивная
		X1QU-3KME-T2-00			0.2S	10411662	15697-09
		А	ТПЛ-10-М	1000/5	0.5S	4196		Актив-
	РП-361						22192-07
		С	ТПЛ-10-М			4213		ная
	Пс.ш. 6кВ
0802	яч.9;	А						Реак-
	ПС Куйб.	В	НТМИ-6	6000/100	0.5	1541	831-53
	Пс.ш. 6кВ	С						тивная
		X1QU-3KME-T2-00			0.2S	10411663	15697-09
		А	ТПОЛ-10	1000/5	0.5S	20900
	РП-325						1261-08	Актив-
		С	ТПОЛ-10			2479
	1с.ш. 6кВ							ная
0901		А		6000/100
	яч.12;
		В С	НТМИ-6		0.5	9942	831-53	Реак тивная
	ПС Куйб.
	1с.ш. 6кВ
					0.2S
			X1QU-3KME-T2-00			10411675	15697-09
	РП-325	А	ТПОЛ-10	1000/5	0.5S	2521	1261-08	Актив ная
		С	ТПОЛ-10			7106
	Пс.ш. 6кВ
0902	яч.23	А						Реак-
	ПС Куйб.	В	НТМИ-6	6000/100	0.5	1810	831-53
	Пс.ш. 6кВ	С						тивная
		X1QU-3KME-T2-00			0.2S	10411563	15697-09
	«УТЗ»	А	ТПЛ-10-М	150/5	0.5S	4114	2219207	Актив-
	РП-10	С	ТПЛ-10-М			4061		ная
1001	к.ш. 6кВ	А	НАМИ-10-95	6000/100				Реак-
	яч.3; ТП-38 Т	В С	УХЛ2		0,5	347	20186-05

								тивная
	ТМ-
	1000/6/0,4		X1QU-3KME-T2-00		0.2S	10411681	15697-09
	«УТЗ»	А С	ТПЛ-10-М ТПЛ-10-М	200/5	0.5S	4452 4455	22192-07	Актив-
	РП-10							ная
1002	Пс.ш. 6кВ	А	НАМИ-10-95	6000/100				Реак-
	яч.7;	В	УХЛ2		0,5	347	20186-05
		С						тивная
	ТП-18 Т
	ТМ-	X1QU-3KME-T2-00			0.2S	10411688	15697-09

1	2	3	4	5	6	7	8	9
	1000/6/0,4
	«УТЗ» РП-10	А С	ТПЛ-10-М ТПЛ-10-М	150/5	0.5S	4062 4063	22192-07	Актив ная
	Пс.ш. 6кВ	А	НОМ-6			13610
1003	яч.8;	В	НОМ-6	6000/100	0,5	13474	159-49	Реак-
	ТП-44 Т	С	НОМ-6			15565		тивная
	ТМ- 1000/6/0,4	X1QU-3KME-T2-00			0.2S	10411761	15697-09
1101	КТП-1 ЗИС-1 Ввод-1 КТП-1	А В С	ТНШЛ-0,66 ТНШЛ-0,66 ТНШЛ-0,66	1000/5	0.5S	0000788 0000789 0000793	1673-07	Активная Реактивная
	10/0.4кВ	X1QZ-3AME-T2-02			0.2S	10491734	15697-09
	КТП-1	А	ТОП-0,66			0053858		Актив-
1102	ГСК-525	В	ТОП-0,66	200/5	0.5S	0054146	15174-06	ная
1102	Ввод-1	С	ТОП-0,66			0053849		Реак-
	0.4кВ	X1QZ-3AME-T2-02			0.2S	10491735	15697-09	тивная
	КТП-1	А	ТОП-0,66			0054139		Актив-
1103	ГСК-525	В	ТОП-0,66	200/5	0.5S	0053575	15174-06	ная
1103	Ввод-2	С	ТОП-0,66			0054948		Реак-
	0.4кВ	X1QZ-3AME-T2-02			0.2S	10491716	15697-09	тивная
	КТП-1	А	ТОП-0,66	50/5	0.5S	0053567	15174-06	Актив-
1104	РФ							ная
1104	Терми-		X1QZ-3AME-T2-02		0.2S	10491741	15697-09	Реак-
	натор							тивная
	КТП-1	А	ТОП-0,66			0055357
	ОАО За-	В	ТОП-0,66	200/5	0.5S	0054140	15174-06	Актив-
1105	вод	С	ТОП-0,66			0054135		ная
1105	радио-							Реак-
	аппарату-		X1QZ-3AME-T2-02		0.2S	10391744	15697-09	тивная
	ры, ввод 1
	КТП-1	А	ТОП-0,66			0054138
	ОАО За-	В	ТОП-0,66	200/5	0.5S	0054683	15174-06	Актив-
1106	вод	С	ТОП-0,66			0051094		ная
1106	радио-							Реак-
	аппарату-		X1QZ-3AME-T2-02		0.2S	10491755	15697-09	тивная
	ры, ввод 2
	ПС-	А	ТОП-0,66			0055729
	110/35/10	В	ТОП-0,66	75/5	0.5S	0054892	15174-06	Активная Реактивная
	кВ ФГУП	С	ТОП-0,66			0056166
1201	"Завод №9" РУ- 0.4кВ ТП-		X1QZ-3AME-T2-02		0.2S	10391727	15697-09
	10/0.4кВ
	ТП-3864	А	ТШЛ-0,66			141
	Очистные	В	ТШЛ-0,66	1000/5	0.5S	143	3422-06	Актив-
1301	Ввод 1 от	С	ТШЛ-0,66			142		ная
1301	СЭРЗ (на							Реак-
	стороне		X1QZ-3AME-T2-02		0.2S	10391726	15697-09	тивная
	0.4кВ)

1	2	3 4 5 6				7	8	9
1302	ТП-3864 Очистные Ввод 2 от СЭРЗ (на стороне 0.4кВ)	А В С	ТШЛ-0,66 ТШЛ-0,66 ТШЛ-0,66	1000/5	0.5S	144 145 156	3422-06	Активная Реактивная
1302	ТП-3864 Очистные Ввод 2 от СЭРЗ (на стороне 0.4кВ)	X1QZ-3AME-T2-02			0.2S	10491739	15697-09	Активная Реактивная
1401	УПЖДТ Ввод от ЩР Урал-ТрансМа ш	А В С	ТОП-0,66 ТОП-0,66 ТОП-0,66	100/5	0.5S	0053014 0052978 0053011	15174-06	Активная Реактивная
1401	УПЖДТ Ввод от ЩР Урал-ТрансМа ш	X1QZ-3AME-T2-02			0.2S	10391717	15697-09	Активная Реактивная
1501	ТП-3753 Екатерин-бургтранс -газ Потребитель 6	А В С	ТОП-0,66 ТОП-0,66 ТОП-0,66	75/5	0.5S	0054904 0054899 0054894	15174-06	Активная Реак тивная
1501	ТП-3753 Екатерин-бургтранс -газ Потребитель 6	X1QZ-3AME-T2-02			0.2S	10491723	15697-09	Активная Реак тивная
1601	Площадка РУ-0,4 кВ Автошкола АВС- Урал	А В С	ТОП-0,66 ТОП-0,66 ТОП-0,66	50/5	0.5S	0053324 0053561 0051028	15174-06	Активная Реактивная
1601	Площадка РУ-0,4 кВ Автошкола АВС- Урал	X1QZ-3AME-T2-02			0.2S	10391757	15697-09	Активная Реактивная
1701	4-я площадка ЕМУП	А	ТОП-0,66	50/5	0.5S	0053326	15174-06	Активная Реак тивная
1701	4-я площадка ЕМУП	X1QZ-3AME-T2-02			0.2S	10491713	15697-09	Активная Реак тивная
1801	ИП «Гридасов» Ввод от ЩР Урал-ТрансМа ш	А В С	ТОП-0,66 ТОП-0,66 ТОП-0,66	50/5	0.5S	0053321 0053328 0053566	15174-06	Активная Реак тивная
1801	ИП «Гридасов» Ввод от ЩР Урал-ТрансМа ш	X1QZ-3AME-T2-02			0.2S	10491702	15697-09	Активная Реак тивная

Допускается замена измерительных трансформаторов и счетчиков электроэнергии на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в Таблице 2. Замена оформляется актом. Акт хранится совместно с настоящим описанием типа как его неотъемлемая часть. Внесение изменений в описание типа АИИС КУЭ ОАО «УралТрансМаш» осуществляется в установленном Ростехрегулированием порядке.

Основные метрологические характеристики АИИС КУЭ ОАО «УралТрансМаш» приведены в таблице 3.

Пределы допускаемой абсолютной погрешности измерений времени ± 5 с.

Таблица 3

Номер ИИК	Зна- че- ние cosф/ simp	Доверительные границы относительной погрешности при доверительной вероятности 0,95 в нормальных условиях, %				Доверительные границы относительной погрешности при доверительной вероятности 0,95 в рабочих условиях, %
		в диапаз				оне тока
		0,02-I1_H < I1 < 0,05’I1_H	0,05’I1_H < I1 < 0,2-!1н	0.2-I1B < I1< 1,0’!1н	1,0’11н < I1< 1,2-!1н	0.02-I1B < I1 < 0,05<!1н	0,05*11н < I1 < 0,2-Ь	0,2-11н < I1< 1,0*Т1н	1,0*11н < I1< 1,2-11н
при измерении активной электроэнергии и мощности
0101,0102,0103,0104, 0105,0106,0107,0201, 0301,0401,0501,0502,	1,0	± 1,8	± 1,1	± 0,9	± 0,9	± 1,9	± 1,2	± 1,1	± 1,1
0601,0602,0701,0801, 0802,0901,0902,1001, 1002,1003	0,5	± 5,4	± 3,0	± 2,2	± 2,2	± 5,5	± 3,1	± 2,3	± 2,3
1101,1102,1103,1104, 1105,1106,1201,1301,	1,0	± 1,7	± 0,9	± 0,6	± 0,6	± 1,8	± 1,1	± 0,9	± 0,9
1302,1401,1501,1601, 1701,1801	0,5	± 5,3	± 2,7	± 1,8	± 1,8	± 5,3	± 2,8	± 2,0	± 2,0
при измерении реактивной электроэнергии и мощности
0101,0102,0103,0104, 0105,0106,0107,0201, 0301,0401,0501,0502,	1,0	± 2,4	± 1,5	± 1,4	± 1,4	± 3,9	± 3,4	± 3,4	± 3,4
0601,0602,0701,0801, 0802,0901,0902,1001, 1002,1003	0,5	± 5,6	± 3,3	± 2,4	2,4	± 6,6	± 4,7	± 4,1	± 4,1
1101,1102,1103,1104, 1105,1106,1201,1301,	1,0	± 2,3	± 1,4	± 1,2	± 1,2	± 3,8	± 3,4	± 3,3	± 3,3
1302,1401,1501,1601, 1701,1801	0,5	± 5,5	± 3,1	± 2,1	± 2,1	± 6,4	± 4,6	± 3,9	± 3,9

Примечания:

1. Нормальные условия эксплуатации компонентов АИИС КУЭ ОАО «УралТрансМаш»:

- напряжение питающей сети (0,98...1,02)и_ном, ток (1...1,2)-1ном, coso 0.9_ид , частота (50±0,15) Гц;
- температура окружающей среды (20±5) °С;
- относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа.

2. Рабочие условия эксплуатации компонентов АИИС КУЭ ОАО «УралТрансМаш»:

- напряжение питающей сети (0,9...1,1)-U_HOM, ток (0,02...1,2)-1_ном;, coso >0,5_инд частота (50±0,25) Гц;
- температура окружающей среды:

• для счетчиков электроэнергии Хитон от 0 °С до плюс 55 °С;
• для трансформаторов тока по ГОСТ 7746;
• для трансформаторов напряжения по ГОСТ 1983.

Техническая поддержка
