Номер по Госреестру СИ: 37494-08
37494-08 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Приаргунское производственное горно-химическое объединение"
(Нет данных)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО «Приаргунское производственное горно-химическое объединение» (далее -АИИС КУЭ ОАО «ППГХО»), Читинская обл., г. Краснокаменск, предназначена для измерения активной и реактивной энергии, а также для автоматизированного сбора, обработки, хранения и отображения информации.
Областью применения данной АИИС КУЭ является коммерческий учёт электрической энергии в ОАО «Приаргунское производственное горно-химическое объединение» по утвержденной методике выполнения измерений количества электрической энергии (МВИ КУЭ).
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Приаргунское производственное горно-химическое объединение"
Рисунок № 1
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Приаргунское производственное горно-химическое объединение"
Рисунок № 2
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Приаргунское производственное горно-химическое объединение"
Рисунок № 3
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Приаргунское производственное горно-химическое объединение"
Рисунок № 4
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Приаргунское производственное горно-химическое объединение"
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 124658
ID в реестре СИ - 347058
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ООО "Фирма "Альбион"
Страна - РОССИЯ
Населенный пункт - г.Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№149 от 2015.02.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№3240 от 2019.12.23 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Приаргунское производственное горно-химическое объединение" (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Фирма "Альбион"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15697-03 01.12.2008 |
Счетчики электрической энергии трехфазные электронные многофункциональные, Хитон ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
6 лет; с 2006 г. - 8 лет | |
|
15697-09 01.01.2015 |
Счетчики электрической энергии трехфазные электронные многофункциональные, Хитон ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
ОТ |
8 лет |
|
15697-96 01.11.2001 |
Счетчики электроэнергии электронные трехфазные многофункциональные, ХИТОН ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
6 лет | |
|
16809-97 01.12.2002 |
Счетчики, ЭКОС исп.Э4Р-1АМВ-Н1 ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
6 лет | |
|
16810-97 01.12.2002 |
Счетчики, ЭКОС исп.Э4Р-3АМВ-Н1 ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
6 лет | |
|
17162-98 01.05.2003 |
Комплексы программно-аппаратные для многоуровневых автоматизированных систем контроля и учета электроэнергии и мощности, Корона-1 ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
6 лет | |
|
19418-00 01.04.2005 |
Комплексы программно-аппаратные автоматизированные для учета и отпуска электроэнергии с предварительной оплатой и кредитом, ДЕКАРТ ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
6 лет | |
|
37494-08 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Приаргунское производственное горно-химическое объединение", Нет данных ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
ОТ |
4 года |
|
39513-08 01.01.2014 |
Регистраторы электрических процессов, РЭП-4Т4Н ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
ОТ |
3 года |
|
40561-09 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Нижнетагильский котельно-радиаторный завод", Нет данных ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
ОТ |
4 года |
|
46859-11 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Уральский завод Транспортного Машиностроения", Нет данных ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
ОТ |
4 года |
|
49472-12 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Салаватнефтемаш", Нет данных ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
ОТ |
4 года |
|
50820-12 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) "Завод Прибор", Нет данных ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
ОТ |
4 года |
|
56755-14 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МП трест "Водоканал" МО г.Магнитогорск, Нет данных ООО "Фирма "Альбион" (РОССИЯ г.Челябинск) |
ОТ |
4 года |
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Приаргунское производственное горно-химическое объединение" (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Приаргунское производственное горно-химическое объединение" (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации АИИС КУЭ ОАО «ППГХО» типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
-
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2 ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания.
-
3 ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
-
4 ГОСТ 7746-2001. Трансформаторы тока. Общие технические условия
-
5 ГОСТ 1983-2001. Трансформаторы напряжения. Общие технические условия.
-
6 ГОСТ 26035-83 Счетчики электрической энергии переменного тока электронные. Общие технические условия.
-
7 ГОСТ Р 52323-2005. Статические счетчики активной энергии классов точности 0,2S и 0,5S.
-
8 ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
-
9 ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
-
10 МИ 2999-2006 «Рекомендация. ГСИ. Системы автоматизированные информационноизмерительные коммерческого учета электрической энергии. Рекомендации по составлению описания типа».
Поверка
Поверка проводится в соответствии с документом «ГСП. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО «Приаргунское производственное горно-химическое объединение». Методика поверки» МП-25/РИ-2007, утвержденная ГЦИ СИ «РОСИСПЫТАНИЯ» в декабре 2007 г.
Средства поверки - по НД на измерительные компоненты:
-
- ТТ-по ГОСТ 8.217-2003;
-
- TH - по МИ 2845-2003, МИ 2925-2005 и/или по ГОСТ 8.216-88;
-
- Счетчики «Хитон» - по документу «АЛБН.005-00 МП Методика поверки»;
Межповерочный интервал - 4 года.
Заключение
Тип Системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ОАО «Приаргунское производственное горно-химическое объединение», зав. № 006 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации.
АИИС КУЭ представляет собой многофункциональную, трехуровневую систему с централизованным управлением и распределенной функцией измерения, которая состоит из измерительных каналов (далее - ИК), измерительно-вычислительного комплекса электроустановки (далее - ИВКЭ), информационно-вычислительного комплекса АИИС КУЭ (далее - ИВК).
АИИС КУЭ решает следующие задачи:
-
- измерение 30-минутных приращений активной и реактивной электроэнергии;
-
- периодический (1 раз в сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин.);
-
- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
-
- передача в организации - участники оптового рынка электроэнергии (ОРЭ) результатов измерений;
-
- предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны организаций - участников оптового рынка электроэнергии;
-
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
-
- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;
-
- конфигурирование и настройка параметров АИИС КУЭ;
-
- ведение системы единого времени в АИИС КУЭ (коррекция времени).
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (TH), счетчики активной и реактивной электроэнергии типа ХИТОН, а также вторичные цепи.
Состав и метрологические характеристики ИИК приведены в таблице 1.
-
2- й уровень - измерительно-вычислительные комплексы электроустановки (ИВКЭ), состоящие из концентраторов, каналообразующей и приемо-передающей аппаратуры.
-
3- й уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ, включающий в себя PC-совместимый компьютер в серверном исполнении с установленным специализированным программным обеспечением «Windows 2000 Server, Office 2000 или ХР», систему обеспечения единого времени (далее - СОЕВ), аппаратуру передачи данных внутренних и внешних каналов связи, автоматизированное рабочее место оператора (далее - АРМ) и специализированное программное обеспечение.
Принцип действия:
На уровне ИИК первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии.
Счетчик преобразует аналоговые сигналы пропорциональные значениям активной, реактивной мощностей и фазного напряжения в цифровой код с последующей линеаризацией характеристики с помощью калибровочных коэффициентов. Далее счетчик вычисляет значения других параметров электроэнергии (значений накопленной активной и реактивной энергии нарастающим итогом с момента включения, полного тока в каждой фазе, линейных напряжений, Cos ф (tg ф)) в точке учета. Значения измеренных и вычисленных параметров поступают в соответствующую зону буфера памяти с присвоением номера соответствующего завершенного интервала времени измерения (нумерация сквозная в течение года), кроме того, для каждого измерения регистрируется время записи в буфер памяти.
Данные со счетчиков по каналам связи с использованием интерфейса ИРПС поступают на концентратор (уровень ИВКЭ), на этом уровне происходит их обработка и сохранение.
С уровня ИВКЭ данные поступают на уровень ИВК, который реализован на базе двух (основного и резервного) серверов АИИС и включает в свой состав:
-
• ЭВМ серверов;
-
• необходимое количество АРМ-ов;
-
• источник бесперебойного питания (UPS);
-
• информационные кабели;
-
• кабель подключения к питающей сети;
-
• каналообразующую и приемо-передающую аппаратуру;
-
• устройство GPS (измерения точного астрономического времени);
Основой сервера ИВК является ЭВМ-сервер (процессор Xenon ЗГГц, RAM 1 ГЬ, DDR-400 ЕСС Reg/ 2xHDD 300 SATA/ DVD-CDRW/ FDD/ корзина 6xSATA/ корпус SC5300BRP) работающая под операционной системой Windows 2000 Server и выполняющая весь набор программ сбора и представления данных (СПД).
На крыше здания ТЭЦ ОАО «ППГХО» установлена антенна GPS-приемника СОЕВ. Карта сопряжения GPS-приемника с ЭВМ установлена в ЭВМ сервера АИИС.
Поддержание единого системного времени осуществляется посредством приемника сигналов точного времени GPS-приёмника, подключенного к серверу, 1 раз в секунду. Взаимодействие между сервером и устройством синхронизации времени организуется по цифровому интерфейсу RS-232.
Сравнение отклонения времён концентратора и сервера проводятся при каждом сеансе связи и, при отклонении времени более чем на 0.1 секунды, производится его синхронизация. Сравнение времени сервера и астрономического времени производится 1 раз в секунду и при расхождении на 0.01 секунды, время сервера синхронизуется с астрономическим.
Данные со счётчиков снимаются кратно одной минуте. Есть возможность просматривать 30-и минутные данные как по местному, так и по Московскому времени.
Для защиты измерительной системы от несанкционированных изменений (корректировок) предусмотрен многоступенчатый доступ к текущим данным и параметрам настройки системы (электронные ключи, индивидуальные пароли и программные средства для защиты файлов и базы данных).

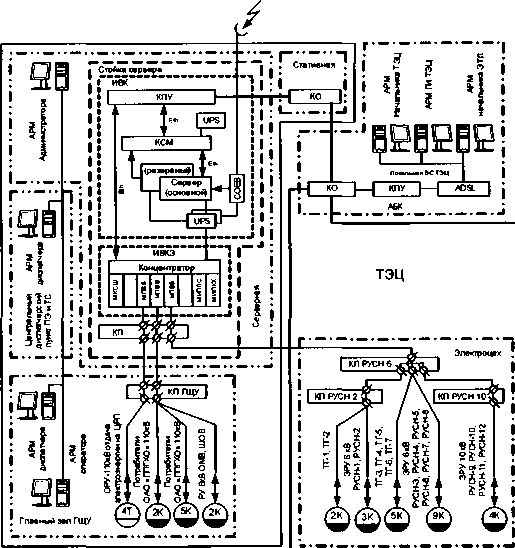

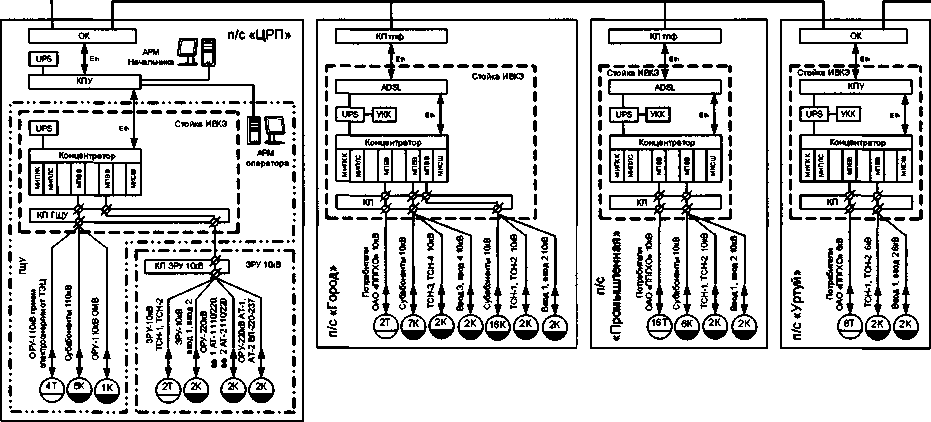

Структурная схема АИИС КУЭ представлена на рис. 1.
Условные обозначения
КП • кроссчтлата
КПтлф -кросо-плата телефонных каналов связи
КО • кросо-плата оптическая
КПУ - коммутаторлреобразоаатель управляемый
КСМ ■ коммутаторпреобраэоеатель управляемый ADSL - ADSL модом
Swtch • коммутатор
АБК - Администратмвнобытоеой корпус
ГЩУ - Главный ццт управления
ЛВС -локальная вычислительная сеть
ВОЛС - еолоконнеоптичэские линии связи
УКК - устройство климаясонтроля
И0К -информационнееьгмелителыгый комплекс
ИВКЭ - информационнсеычгспительный комплекс электроустановки СОЕВ - система обеспечения единого времени
UPS • резервный источник питания
. оптические каналы саяш
| -физические (телефонные или витая пар^яналы связи
АТС-2
ко
КСМ
КПУ
КПтлф
Т рансгелеком (Enternet)
Энергосбыт
Лоыгънея ВС
расчетной группы
|
ПЭ и ТС |
Лоалычя ВС |
|
1 Г |
"ixc |
|
ае | |
|
Ч flDSL | | |
|
не^алыгика |
Директора ОАО «ППГХО» ОАО «ППГХО» ОАО «ППГХО»
ЛВС ОАО «ППГХО» на основе ВОЛС
Рисунок 1 - Структурная схема АИИС ОАО «ППГХО»
Таблица 3
|
Наименование |
Обозначение (Тип) |
Кол-во |
|
Трансформатор тока |
ТВ110 |
27 |
|
ТВ110-П-У2 |
6 | |
|
ТВЛМ-10 |
69 | |
|
ТЛМ-10 |
20 |
|
Наименование |
Обозначение (Тип) |
Кол-во |
|
ТЛО-Ю |
3 | |
|
ТОЛ-10 |
14 | |
|
ТОЛ-Ю-1-У1 |
2 | |
|
ТОЛ-Ю-УХЛ 2.1 |
10 | |
|
ТОП-0.66-5-0.5-100/5 УЗ |
24 | |
|
ТПШЛ-10 |
6 | |
|
ТФЗМ-1101У1 |
6 | |
|
ТФЗМ110 |
3 | |
|
ТФЗМ220 |
6 | |
|
ТФМ110 |
3 | |
|
ТФНД110 |
9 | |
|
ТШЛ-20 |
18 | |
|
Трансформатор напряжения |
НТМИ 6-66 |
2 |
|
НТМИ-10 |
2 | |
|
НТМИ-10-66 |
4 | |
|
ЗНОМ-15 |
9 | |
|
НАМИ-10 |
3 | |
|
НАМИ-110 |
6 | |
|
НКФ-1101У1 |
3 | |
|
НКФ-110 |
18 | |
|
НКФ-220 |
3 | |
|
НОМ.08-Ю |
3 | |
|
НТМИ 6-066 |
2 | |
|
НТМИ 6-66 |
7 | |
|
НТМИ-10 |
2 | |
|
НТМИ-10-66 |
4 | |
|
Концентратор (модуль измерительный Multibus-1 К-00) |
Aml86ER-40V1.3 |
5 |
|
Счетчик электрической энергии |
ХИТОН |
87 |
|
СОЕВ |
GPS приёмник Jupiter 12 |
1 |
|
Сервер энергообъекта |
Kraftway GEG Express 200 ED 11 |
2 |
|
Методика поверки |
МП-25/РИ-2007 |
1 |
В комплект поставки также входит техническая и эксплуатационная документация на систему и на комплектующие средства измерений.
|
Канал измерений |
Состав измерительного канала |
№ Госреестра |
Вид электроэнергии | |||||
|
Точка измерения |
Наименование объекта учета |
фазы |
тип средств измерения |
коэффициент трансформации |
класс точности |
заводской номер | ||
|
А |
ТФЗМ220 |
12532 |
3694-73 | |||||
|
В |
ТФЗМ220 |
600/5 |
0.5 |
13320 |
3694-73 | |||
|
ЦРП, ОРУ-220, АТ-1 ВЛ237 |
С |
ТФЗМ220 |
11150 |
3694-73 |
Активная Реактивная | |||
|
1 |
А В |
НКФ-220 НКФ-220 |
220000/100 |
0.5 |
43177 43157 |
14626-00 14626-00 | ||
|
С |
НКФ-220 |
40633 |
14626-00 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301131 |
15697-96 | |||||
|
А |
ТФЗМ220 |
13599 |
3694-73 | |||||
|
В |
ТФЗМ220 |
600/5 |
0.5 |
13310 |
3694-73 | |||
|
ЦРП, ОРУ-220, АТ-2 ВЛ237 |
С |
ТФЗМ220 |
13348 |
3694-73 |
Активная Реактивная | |||
|
2 |
А В |
НКФ-220 НКФ-220 |
220000/100 |
0.5 |
43177 43157 |
14626-00 14626-00 | ||
|
С |
НКФ-220 |
40633 |
14626-00 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301120 |
15697-96 | |||||
|
А |
ТШЛ-20 |
1940 |
4016-74 | |||||
|
В |
ТШЛ-20 |
8000/5 |
0.5 |
1697 |
4016-74 | |||
|
ТЭЦ, шины статора ТГ-1 |
С |
ТШЛ-20 |
1589 |
4016-74 |
Активная Реактивная | |||
|
3 |
А В |
ЗНОЛ-15 ЗНОЛ-15 |
6000/100 |
0.5 |
27201 44 |
3344-72 3344-72 | ||
|
С |
ЗНОЛ-15 |
43 |
3344-72 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301134 |
15697-96 | |||||
|
А |
ТШЛ-20 |
3584 |
4016-74 | |||||
|
В |
ТШЛ-20 |
8000/5 |
0.5 |
3367 |
4016-74 | |||
|
ТЭЦ, шины статора ТГ-2 |
с |
ТШЛ-20 |
3552 |
4016-74 |
Активная Реактивная | |||
|
4 |
А В |
ЗНОМ-15 ЗНОМ-15 |
6000/100 |
0.5 |
56739 26605 |
1593-70 1593-70 | ||
|
С |
ЗНОМ-15 |
26609 |
1593-70 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301122 |
15697-96 | |||||
|
А |
ТШЛ-20 |
2889 |
4016-74 | |||||
|
В |
ТШЛ-20 |
8000/5 |
0.5 |
2905 |
4016-74 | |||
|
ТЭЦ, шины статора ТГ-4 |
С |
ТШЛ-20 |
6788 |
4016-74 |
Активная Реактивная | |||
|
6 |
А В |
ЗНОМ-15 ЗНОМ-15 |
6000/100 |
0.5 |
07 47 |
1593-70 1593-70 | ||
|
С |
ЗНОМ-15 |
08 |
1593-70 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301130 |
15697-96 | |||||
|
А |
ТШЛ-20 |
184 |
4016-74 | |||||
|
В |
ТШЛ-20 |
8000/5 |
0.5 |
201 |
4016-74 | |||
|
ТЭЦ, шины статора ТГ-5 |
с |
ТШЛ-20 |
189 |
4016-74 |
Активная Реактивная | |||
|
7 |
А В |
ЗНОМ-15 ЗНОМ-15 |
6000/100 |
0.5 |
26604 16 |
1593-70 1593-70 | ||
|
с |
ЗНОМ-15 |
02 |
1593-70 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301050 |
15697-96 | |||||
|
А |
ТШЛ-20 |
2564 |
4016-74 | |||||
|
В |
ТШЛ-20 |
10000/5 |
0.5 |
2413 |
4016-74 | |||
|
ТЭЦ, шины статора ТГ-6 |
С |
ТШЛ-20 |
2530 |
4016-74 |
Активная Реактивная | |||
|
8 |
А В |
ЗНОЛ-06 ЗНОЛ-06 |
10000/100 |
0.5 |
3746 17858 |
3344-72 3344-72 | ||
|
С |
ЗНОЛ-06 |
2340 |
3344-72 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301139 |
15697-96 | |||||
|
9 |
ТЭЦ, шины статора ТГ-7 |
А В С |
ТШЛ-20 ТШЛ-20 ТШЛ-20 |
10000/5 |
0.5 |
2614 2648 2490 |
4016-74 4016-74 4016-74 |
Активная Реактивная |
|
А В С |
НОМ.08-Ю НОМ.08-Ю НОМ.08-Ю |
10000/100 |
0.5 |
2125 2641 2413 |
4947-75 4947-75 4947-75 | |||
|
X1QU-3KME-T1-00 |
0.2S |
06301117 |
15697-96 | |||||
|
А |
ТВЛМ-10 |
24720 |
1856-63 | |||||
|
В |
ТВЛМ-10 |
1500/5 |
0.5 |
28123 |
1856-63 | |||
|
ТЭЦ, РУСН- |
С |
ТВЛМ-10 |
10088 |
1856-63 |
Активная Реактивная | |||
|
12 |
8РД1В-РСШ1, яч. 253 |
А В С |
НТМИ 6-66 |
6000/100 |
0.5 |
23 |
2611-70 | |
|
X1QU-3KME-T1-00 |
0.2S |
06301126 |
15697-96 | |||||
|
А |
ТВЛМ-10 |
24709 |
1856-63 | |||||
|
В |
ТВЛМ-10 |
1500/5 |
0.5 |
53724 |
1856-63 | |||
|
ТЭЦ, РУСН-8Р, |
С |
ТВЛМ-10 |
24701 |
1856-63 |
Активная Реактивная | |||
|
13 |
ПВ-РСШП, яч. 256 |
А В С |
НТМИ 6-66 |
6000/100 |
0.5 |
6312 |
2611-70 | |
|
X2QU-3KME-T1-00 |
0.5S |
06311113 |
15697-96 | |||||
|
А |
тло-ю |
5723 |
25433-03 | |||||
|
В |
тло-ю |
1500/5 |
0.5 |
5721 |
25433-03 | |||
|
ТЭЦ,РУСН-1Р, 1В-1, яч. 16 |
С |
тло-ю |
5724 |
25433-03 |
Активная Реактивная | |||
|
14 |
А В С |
НАМИ-10-95УХЛ2 |
6000/100 |
0.5 |
182 |
20186-00 | ||
|
X2QU-3KME-T1-00 |
0.5S |
06311097 |
15697-96 | |||||
|
А |
ТВЛМ-10 |
1500/5 |
0.5 |
69741 |
1856-63 | |||
|
С |
ТВЛМ-10 |
76543 |
1856-63 | |||||
|
15 |
ТЭЦ, РУСН-2Р, |
А |
Активная | |||||
|
1В-2, яч. 47 |
В С |
НТМИ 6-66 |
6000/100 |
0,5 |
3707 |
2611-70 |
Реактивная | |
|
X2QU-3KME-T1-00 |
0.5S |
06311115 |
15697-96 | |||||
|
А |
ТВЛМ-10 |
12793 |
1856-63 | |||||
|
В |
ТВЛМ-10 |
1500/5 |
0.5 |
72696 |
1856-63 | |||
|
ТЭЦ, РУСН-ЗР, 2В-3, яч. 81 |
с |
ТВЛМ-10 |
69609 |
1856-63 |
Активная Реактивная | |||
|
16 |
А В С |
НТМИ 6-66 УЗ |
6000/100 |
0,5 |
3062 |
2611-70 | ||
|
X2QU-3AME-T1-00 |
0.5S |
06121065 |
15697-96 | |||||
|
А |
ТВЛМ-10 |
1500/5 |
0.5 |
0717 |
1856-63 | |||
|
С |
ТВЛМ-10 |
5145 |
1856-63 | |||||
|
17 |
ТЭЦ, РУСН-4Р, |
А |
Активная | |||||
|
2В-4, яч. 114 |
В С |
НТМИ 6-66 |
6000/100 |
0,5 |
1569 |
2611-70 |
Реактивная | |
|
X2QU-3AME-T1-00 |
0.5S |
06121051 |
15697-96 | |||||
|
А |
ТВЛМ-10 |
28057 |
1856-63 | |||||
|
В |
ТВЛМ-10 |
1500/5 |
0.5 |
28087 |
1856-63 | |||
|
С |
ТВЛМ-10 |
28030 |
1856-63 | |||||
|
18 |
ТЭЦ, РУСН-5Р, |
Активная | ||||||
|
4В-5, яч. 147 |
А В С |
НТМИ 6-66 УЗ |
6000/100 |
0,5 |
8060 |
2611-70 |
Реактивная | |
|
X2QU-3KME-T1-00 |
0.5S |
06311084 |
15697-96 | |||||
|
19 |
ТЭЦ, РУСН-6Р, 4В-6, яч. 169 |
А В С |
ТВ Л М-10 ТВЛМ-10 ТВЛМ-10 |
1500/5 |
0.5 |
46708 72724 28069 |
1856-63 1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ 6-66 УЗ |
6000/100 |
0,5 |
999 |
2611-70 | |||
|
X2QU-3AME-T1-00 |
0.5S |
06121072 |
15697-96 | |||||
|
А |
ТВЛМ-10 |
72686 |
1856-63 | |||||
|
В |
ТВЛМ-10 |
1500/5 |
0.5 |
55877 |
1856-63 | |||
|
ТЭЦ, РУСН-7Р, 5В-7, яч. 207 |
С |
ТВЛМ-10 |
82592 |
1856-63 |
Активная Реактивная | |||
|
20 |
А В |
ЗНОЛ.06-6 УЗ ЗНОЛ.06-6 УЗ |
6000/100 |
0.5 |
8143 8088 |
3344-04 3344-04 | ||
|
с |
ЗНОЛ.06-6 УЗ |
7873 |
3344-04 | |||||
|
X2QU-3AME-T1-00 |
0.5S |
06121054 |
15697-96 | |||||
|
А |
ТВЛМ-10 |
82508 |
1856-63 | |||||
|
В |
ТВЛМ-10 |
1500/5 |
0.5 |
93582 |
1856-63 | |||
|
ТЭЦ, РУСН-8Р, 5В-8, яч. 233 |
С |
ТВЛМ-10 |
82545 |
1856-63 |
Активная Реактивная | |||
|
21 |
А В |
ЗНОЛ.06-6 УЗ ЗНОЛ.06-6 УЗ |
6000/100 |
0.5 |
8320 8617 |
3344-04 3344-04 | ||
|
С |
ЗНОЛ.06-6 УЗ |
6434 |
3344-04 | |||||
|
X2QU-3AME-T1-00 |
0.5S |
06121085 |
15697-96 | |||||
|
А |
ТЛМ-10 |
0850 |
2473-69 | |||||
|
В |
ТЛМ-10 |
1500/5 |
0.5 |
1916 |
2473-69 | |||
|
ТЭЦ, РУСН-9Р, 6В-9, яч. 267 |
С |
ТЛМ-10 |
7084 |
2473-69 |
Активная Реактивная | |||
|
22 |
А В |
ЗНОЛ.06-6 УЗ ЗНОЛ.06-6 УЗ |
6000/100 |
0.5 |
8268 8238 |
3344-04 3344-04 | ||
|
С |
ЗНОЛ.06-6 УЗ |
8344 |
3344-04 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301136 |
15697-96 | |||||
|
А |
ТЛМ-10 |
7077 |
2473-69 | |||||
|
В |
ТЛМ-10 |
1500/5 |
0.5 |
7057 |
2473-69 | |||
|
ТЭЦ, РУСИ-ЮР, 6В-10, яч. 301 |
С |
ТЛМ-10 |
1711 |
2473-69 |
Активная Реактивная | |||
|
23 |
А В |
ЗНОЛ.06-6 ЗНОЛ.06-6 |
6000/100 |
0.5 |
|
3344-04 3344-04 | ||
|
С |
ЗНОЛ.06-6 |
8275 |
3344-04 | |||||
|
X2QU-3AME-T1-00 |
0.5S |
06121055 |
15697-96 | |||||
|
А |
тол-ю |
28275 |
7069-79 | |||||
|
В |
тол-ю |
1500/5 |
0.5 |
48227 |
7069-79 | |||
|
ТЭЦ, РУСИ-IIP, 7В-11,яч. 365 |
С |
тол-ю |
49131 |
7069-79 |
Активная Реактивная | |||
|
24 |
А В |
ЗНОЛ.06-6 УЗ ЗНОЛ.06-6 УЗ |
6000/100 |
0.5 |
8277 8342 |
3344-04 3344-04 | ||
|
С |
ЗНОЛ.06-6 УЗ |
8265 |
3344-04 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301135 |
15697-96 | |||||
|
А |
тол-ю |
35252 |
7069-79 | |||||
|
В |
тол-ю |
1500/5 |
0.5 |
48444 |
7069-79 | |||
|
ТЭЦ, РУСН-12Р, 7В-12, яч. 389 |
С |
тол-ю |
35253 |
7069-79 |
Активная Реактивная | |||
|
25 |
А В |
ЗНОЛ.06-6 УЗ ЗНОЛ.06-6 УЗ |
6000/100 |
0.5 |
8134 8144 |
3344-04 3344-04 | ||
|
С |
ЗНОЛ.06-6 УЗ |
8135 |
3344-04 | |||||
|
X2QU-3KME-T1-00 |
0.5S |
06311125 |
15697-96 | |||||
|
А |
ТФНД110 |
1618 |
2793-71 | |||||
|
В |
ТФНД110 |
800/5 |
0.5 |
1540 |
2793-71 | |||
|
ТЭЦ, ОРУ-110, ВЛ26, яч. 104 |
С |
ТФНД110 |
1594 |
2793-71 |
Активная Реактивная | |||
|
26 |
А В |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
1047292 7678 |
14205-94 14205-94 | ||
|
С |
НКФ-110 |
7641 |
14205-94 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301129 |
15697-96 | |||||
|
27 |
ТЭЦ, ОРУ-110, ВЛ27, яч. 106 |
А В С |
ТФЗМ1101У1 ТФЗМ1101У1 ТФЗМ1101У1 |
800/5 |
0.5 |
|
24811-03 24811-03 24811-03 |
Активная Реактивная |
|
А В |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
6085 7778 |
14205-94 14205-94 | |||
|
С |
НКФ-110 |
1005434 |
14205-94 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301133 |
15697-96 | |||||
|
А |
ТФМ110 |
5594 |
16023-97 | |||||
|
В |
ТФМ110 |
400/5 |
0.5 |
5595 |
16023-97 | |||
|
ТЭЦ, ОРУ-110, ВЛ39, яч. 123 |
С |
ТФМ110 |
5597 |
16023-97 |
Активная Реактивная | |||
|
28 |
А В |
НАМИ-110 НАМИ-110 |
110000/100 |
0.2 |
604 553 |
24218-03 24218-03 | ||
|
С |
НАМИ-110 |
608 |
24218-03 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301138 |
15697-96 | |||||
|
А |
ТФНД110 |
13722 |
2793-71 | |||||
|
В |
ТФНД110 |
600/5 |
0.5 |
13379 |
2793-71 | |||
|
ТЭЦ, ОРУ-110, ШОВ, яч. 117 |
с |
ТФНД110 |
13652 |
2793-71 |
Активная Реактивная | |||
|
29 |
А В |
НАМИ-110 НАМИ-110 |
110000/100 |
0.5 |
588 636 |
24218-03 24218-03 | ||
|
С |
НАМИ-110 |
614 |
24218-03 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301109 |
15697-96 | |||||
|
А |
ТФНД110 |
13725 |
2793-71 | |||||
|
В |
ТФНД110 |
600/5 |
0.5 |
12470 |
2793-71 | |||
|
ТЭЦ, ОРУ-110, ОВМ, яч. 103 |
С |
ТФНД110 |
4038 |
2793-71 |
Активная Реактивная | |||
|
30 |
А В |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
1005495 1005505 |
14205-94 14205-94 | ||
|
С |
НКФ-110 |
1005483 |
14205-94 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301112 |
15697-96 | |||||
|
А |
ТЛМ-10 |
800/5 |
0.5 |
00594 |
2473-00 | |||
|
С |
ТЛМ-10 |
9324 |
2473-00 | |||||
|
31 |
П/с "Уртуй", РУ 6 |
А |
Активная | |||||
|
кВ, ввод 1, яч. 1 |
В С |
НТМИ 6-066 |
6000/100 |
0.5 |
2963 |
2611-70 |
Реактивная | |
|
X2QU-3KME-T1-00 |
0.5S |
06411178 |
15697-96 | |||||
|
А |
ТВЛМ-10 |
600/5 |
0.5 |
2938 |
1856-63 | |||
|
С |
ТВЛМ-10 |
0530 |
1856-63 | |||||
|
32 |
П/с "Уртуй", РУ 6 |
А |
Активная | |||||
|
кВ, ввод 2, яч. 2 |
В С |
НТМИ 6-066 |
6000/100 |
0.5 |
5795 |
2611-70 |
Реактивная | |
|
X2QU-3KME-T1-00 |
0.5S |
06311104 |
15697-96 | |||||
|
А |
ТВ по |
040 |
3190-72 | |||||
|
В |
ТВ по |
600/5 |
1.0 |
6694 |
3190-72 | |||
|
ТЭЦ, ОРУ-110, ВЛ101,яч. 101 |
С |
ТВ по |
016 |
3190-72 |
Активная Реактивная | |||
|
33 |
А В |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
1005495 1005505 |
14205-94 14205-94 | ||
|
С |
НКФ-110 |
1005483 |
14205-94 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301128 |
15697-96 | |||||
|
А |
ТВ по |
04 |
3190-72 | |||||
|
В |
ТВ110 |
600/5 |
1.0 |
010 |
3190-72 | |||
|
С |
ТВ110 |
196 |
3190-72 | |||||
|
34 |
ТЭЦ, ОРУ-110, ВЛ102, яч. 102 |
А В С |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
1005510 1003663 |
14205-94 14205-94 |
Активная Реактивная |
|
НКФ-110 |
1010558 |
14205-94 | ||||||
|
X1QU-3KME-T1-00 |
0.2S |
06301110 |
15697-96 | |||||
|
35 |
ТЭЦ, ОРУ-110, ВЛ118, яч. 118 |
А В С |
ТФЗМ1101У1 ТФЗМ1101У1 ТФЗМ1101У1 |
100/5 |
0.5 |
63075 63072 63074 |
24811-03 24811-03 24811-03 |
Активная Реактивная |
|
А В |
НКФ-1101У1 НКФ-1101У1 |
110000/100 |
0.5 |
2053 2077 |
14205-94 14205-94 | |||
|
С |
НКФ-1101У1 |
2041 |
14205-94 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301123 |
15697-96 | |||||
|
А |
ТФЗМ110 |
63073 |
24811-03 | |||||
|
В |
ТФЗМ110 |
100/5 |
0.5 |
63070 |
24811-03 | |||
|
ТЭЦ, ОРУ-110, ВЛ 120, яч. 120 |
с |
ТФЗМ110 |
63071 |
24811-03 |
Активная Реактивная | |||
|
36 |
А В |
НАМИ-110 НАМИ-110 |
110000/100 |
0.5 |
588 636 |
24218-03 24218-03 | ||
|
С |
НАМИ-110 |
614 |
24218-03 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301105 |
15697-96 | |||||
|
А |
ТВ по |
63 |
3189-72 | |||||
|
В |
ТВ по |
600/5 |
1.0 |
13 |
3189-72 | |||
|
ЦРП, ОРУ-110, ATI, яч. 3 |
С |
ТВ по |
71 |
3189-72 |
Активная Реактивная | |||
|
44 |
А В |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
39024 38978 |
1188-84 1188-84 | ||
|
С |
НКФ-110 |
38992 |
1188-84 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301127 |
15697-96 | |||||
|
А |
ТВ по |
76 |
3189-72 | |||||
|
В |
ТВ но |
600/5 |
1.0 |
825 |
3189-72 | |||
|
ЦРП, ОРУ-110, АТ2, яч. 1 |
С |
ТВ по |
826 |
3189-72 |
Активная Реактивная | |||
|
45 |
А В |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
31899 31971 |
1188-84 1188-84 | ||
|
С |
НКФ-110 |
32676 |
1188-84 | |||||
|
X1QU-3KME-T1-00 |
0.2S |
06301103 |
15697-96 | |||||
|
А |
ТВ но |
359 |
3189-72 | |||||
|
В |
ТВ но |
400/5 |
1.0 |
370 |
3189-72 | |||
|
ЦРП, ОРУ-110, ОМВ, яч. 6 |
С |
ТВ по |
368 |
3189-72 |
Активная Реактивная | |||
|
46 |
А В |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
31899 31971 |
1188-84 1188-84 | ||
|
С |
НКФ-110 |
32676 |
1188-84 | |||||
|
X2QU-3KME-T1-00 |
0.5S |
06311070 |
15697-96 | |||||
|
А |
ТВ110 |
18 |
3189-72 | |||||
|
В |
ТВ110 |
300/5 |
1.0 |
16 |
3189-72 | |||
|
ЦРП, ОРУ-110, ВЛ132, яч. 7 |
С |
ТВ110 |
4 |
3189-72 |
Активная Реактивная | |||
|
47 |
А В |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
31899 31971 |
1188-84 1188-84 | ||
|
С |
НКФ-110 |
32676 |
1188-84 | |||||
|
X2QU-3AME-T1-00 |
0.5S |
06121064 |
15697-96 | |||||
|
А |
ТВ по |
9 |
3189-72 | |||||
|
В |
ТВ по |
300/5 |
1.0 |
15 |
3189-72 | |||
|
ЦРП, ОРУ-110, ВЛ131,яч. 8 |
С |
ТВ по |
6 |
3189-72 |
Активная Реактивная | |||
|
48 |
А В |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
39024 38978 |
1188-84 1188-84 | ||
|
С |
НКФ-110 |
38992 |
1188-84 | |||||
|
X2QU-3AME-T1-00 |
0.5S |
06121053 |
15697-96 | |||||
|
А |
ТВ110 |
72 |
3189-72 | |||||
|
В |
ТВ110 |
300/5 |
1.0 |
65 |
3189-72 | |||
|
ЦРП, ОРУ-110, ВЛ 134, яч.10 |
С |
ТВ по |
61 |
3189-72 |
Активная Реактивная | |||
|
49 |
А В |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
39024 38978 |
1188-84 1188-84 | ||
|
С |
НКФ-110 |
38992 |
1188-84 | |||||
|
X2QU-3AME-T1-00 |
0.5S |
06121067 |
15697-96 | |||||
|
ЦРП, ОРУ-110, ВЛ133, яч. И |
А В С |
ТВ110-П-У2 ТВ110-П-У2 ТВ110-П-У2 |
300/5 |
1.0 |
68 2598 67 |
3189-72 3189-72 3189-72 | ||
|
50 |
А В |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
31899 31971 |
1188-84 1188-84 |
Реактивная | |
|
С |
НКФ-110 |
32676 |
1188-84 | |||||
|
X2QU-3AME-T1-00 |
0.5S |
06411199 |
15697-96 | |||||
|
А |
ТВ по |
64 |
3189-72 | |||||
|
В |
ТВ110 |
300/5 |
1.0 |
8829 |
3189-72 | |||
|
ЦРП, ОРУ-по, ВЛ135, яч. 14 |
С |
ТВ110 |
66 |
3189-72 | ||||
|
51 |
А В |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
39024 38978 |
1188-84 1188-84 |
Активная Реактивная | |
|
С |
НКФ-110 |
38992 |
1188-84 | |||||
|
X2QU-3AME-T1-00 |
0.5S |
06121081 |
15697-96 | |||||
|
А |
ТВ110-П-У2 |
2600 |
3189-72 | |||||
|
В |
ТВ110-П-У2 |
300/5 |
1.0 |
2599 |
3189-72 | |||
|
ЦРП, ОРУ-110, ВЛ136, яч. 15 |
С |
ТВ110-П-У2 |
2601 |
3189-72 |
Активная Реактивная | |||
|
52 |
А В |
НКФ-110 НКФ-110 |
110000/100 |
0.5 |
31899 31971 |
1188-84 1188-84 | ||
|
С |
НКФ-110 |
32676 |
1188-84 | |||||
|
X2QU-3AME-T1-00 |
0.5S |
06121087 |
15697-96 | |||||
|
А |
ТОЛ-10 |
35107 |
7069-79 | |||||
|
В |
ТОЛ-10 |
1500/5 |
0.5 |
28329 |
7069-79 | |||
|
ЦРП, ЗРУ-10, ATI, яч. 3 |
С |
тол-ю |
39361 |
7069-79 |
Активная Реактивная | |||
|
61 |
А В С |
НАМИ-10 |
10000/100 |
0.5 |
165 |
11094-87 | ||
|
X2QU-3AME-T1-00 |
0.5S |
06121086 |
15697-96 | |||||
|
А |
тол-ю |
50190 |
7069-79 | |||||
|
В |
тол-ю |
1500/5 |
0.5 |
34874 |
7069-79 | |||
|
ЦРП, ЗРУ-10, АТ2, яч. 4 |
С |
тол-ю |
34871 |
7069-79 |
Активная Реактивная | |||
|
62 |
А В С |
НАМИ-10 |
10000/100 |
0.5 |
6569 |
11094-87 | ||
|
X2QU-3AME-T1-00 |
0.5S |
06121088 |
15697-96 | |||||
|
А |
ТВЛМ-10 |
1500/5 |
0.5 |
82714 |
1856-63 | |||
|
С |
ТВ Л М-10 |
53703 |
1856-63 | |||||
|
63 |
П/с "Город", ЗРУ- |
А |
Активная | |||||
|
10, ввод 1, яч. №1 |
В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2985 |
831-53 |
Реактивная | |
|
X2QU-3KME-T1-00 |
0.5S |
06411189 |
15697-96 | |||||
|
ТВЛМ-10 |
400/5 |
0.5 |
0196 |
1856-63 | ||||
|
С |
ТВЛМ-10 |
01947 |
1856-63 | |||||
|
64 |
П/с "Город", ЗРУ- |
Активная | ||||||
|
10, РП-1А, яч. №2 |
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2985 |
831-53 |
Реактивная | |
|
X2QU-3KME-T1-00 |
0.5S |
06411186 |
15697-96 | |||||
|
А |
ТОП-0.66-5-0.5- | |||||||
|
65 |
П/с "Город", ЗРУ-10,ТСН-1, пан. СР220 |
А в Г' |
100/5 УЗ ТОП-0.66-5-0.5-100/5 УЗ ТОП-0.66-5-0.5- |
100/5 |
0.5 |
0093044 0093040 0092972 |
15174-01 15174-01 15174-01 |
Активная Реактивная |
|
100/5 УЗ | ||||||||
|
X3QU-3AME-T1-01 |
1.0 |
06441209 |
15697-96 | |||||
|
66 |
П/с "Город", ЗРУ-10, ТП-АЗС, яч. №6 |
А С |
ТОЛ-10 УХЛ 2.1 ТОЛ-10 УХЛ 2.1 |
300/5 |
0.5 |
12321 25709 |
7069-79 7069-79 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2985 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411188 |
15697-96 | |||||
|
67 |
П/с "Город", ЗРУ- 10, РП-ЗА, яч. №7 |
А С |
ТВЛМ-10 ТВЛМ-10 |
600/5 |
0.5 |
101 75734 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2985 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411141 |
15697-96 | |||||
|
68 |
П/с "Город", ЗРУ-10, ТП-79А, яч. №8 |
А С |
ТОЛ-10 УХЛ 2.1 ТОЛ-Ю УХЛ 2.1 |
300/5 |
0.5 |
25560 25558 |
7069-79 7069-79 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2985 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411151 |
15697-96 | |||||
|
69 |
П/с "Город", ЗРУ-10, РП-4А, яч. №9 |
А С |
ТВЛМ-10 ТВЛМ-10 |
600/5 |
0.5 |
09606 64509 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2985 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411159 |
15697-96 | |||||
|
70 |
П/с "Город", ЗРУ-10, ТК-26, яч. №10 |
А С |
ТВЛМ-10 ТВЛМ-10 |
300/5 |
0.5 |
59036 58917 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2985 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411160 |
15697-96 | |||||
|
71 |
П/с "Город", ЗРУ-10, РП-5А, яч. №11 |
А С |
ТВЛМ-10 ТВЛМ-10 |
300/5 |
0.5 |
21255 38017 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2985 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411161 |
15697-96 | |||||
|
72 |
П/с "Город", ЗРУ- 10, Очистные А, яч. №12 |
А С |
ТВЛМ-10 ТВЛМ-10 |
300/5 |
0.5 |
75011 3799 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2985 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411204 |
15697-96 | |||||
|
73 |
П/с "Город", ЗРУ- 10, ЛГ-10-ТП-19, яч. №16 |
А С |
ТВЛМ-10 ТВЛМ-10 |
400/5 |
0.5 |
102 44674 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2735 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411193 |
15697-96 | |||||
|
74 |
П/с "Город", ЗРУ-10, РП-1Б, яч. №17 |
А С |
ТВЛМ-10 ТВЛМ-10 |
400/5 |
0.5 |
48098 40388 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2735 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411172 |
15697-96 | |||||
|
75 |
П/с "Город", ЗРУ-10, ТП-ТПХ, яч. №18 |
А С |
ТВЛМ-10 ТВЛМ-10 |
75/5 |
0.5 |
59640 59655 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2735 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411177 |
15697-96 | |||||
|
76 |
П/с "Город", ЗРУ- 10, Очистные Б, яч. №20 |
А С |
ТВЛМ-10 ТВЛМ-10 |
75/5 |
0.5 |
06698 22552 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2735 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411176 |
15697-96 | |||||
|
77 |
П/с "Город", ЗРУ-10, РП-ЗБ, яч. №21 |
А С |
ТВЛМ-10 ТВЛМ-10 |
600/5 |
0.5 |
16706 103 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2735 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411173 |
15697-96 | |||||
|
78 |
П/с "Город", ЗРУ-10, РП-4Б, яч. №22 |
А С |
ТВЛМ-10 ТВЛМ-10 |
600/5 |
0.5 |
00952 104 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2735 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411195 |
15697-96 | |||||
|
79 |
П/с "Город", ЗРУ-10,ТСН-2, пан. СР220 |
А В С |
ТОП-0.66-5-0.5-100/5 УЗ ТОП-0.66-5-0.5-100/5 УЗ ТОП-0.66-5-0.5-100/5 УЗ |
100/5 |
0.5 |
0092527 0092530 0092521 |
15174-01 15174-01 15174-01 |
Активная Реактивная |
|
X3QU-3AME-T1-01 |
1.0 |
06441205 |
15697-96 | |||||
|
80 |
П/с "Город", ЗРУ-10, РП-5Б, яч. №26 |
А С |
ТВЛМ-10 ТВЛМ-10 |
300/5 |
0.5 |
37433 28822 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2735 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411181 |
15697-96 | |||||
|
81 |
П/с "Город", ЗРУ-10, ввод 2, яч. №27 |
А С |
ТВЛМ-10 ТВЛМ-10 |
1500/5 |
0.5 |
8940 1544 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2735 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411190 |
15697-96 | |||||
|
82 |
П/с "Город", ЗРУ-10, ТП-79Б, яч. №28 |
А С |
ТОЛ-Ю-1-У1 ТОЛ-10- 1-У1 |
200/5 |
0.5 |
820 847 |
7069-79 7069-79 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
2735 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411175 |
15697-96 | |||||
|
83 |
П/с "Город", ЗРУ-10, ТП-66Б, яч. №41 |
А С |
ТВЛМ-10 ТВЛМ-10 |
200/5 |
0.5 |
3982 5963 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
7284 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411187 |
15697-96 | |||||
|
84 |
П/с "Город", ЗРУ-10, РП-2Б, яч. №43 |
А С |
ТЛМ-10 ТЛМ-10 |
600/5 |
0.5 |
3771 4441 |
2473-69 2473-69 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
7284 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411167 |
15697-96 | |||||
|
85 |
П/с "Город", ЗРУ- 10, ЛГ-Аэропорт, яч. №46 |
А С |
ТЛМ-10 ТЛМ-10 |
200/5 |
0.5 |
8242 4113 |
2473-69 2473-69 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
7284 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411201 |
15697-96 | |||||
|
86 |
П/с "Город", ЗРУ-10,ТСН-4, пан. СР220 |
А В с |
ТОП-0.66-5-0.5-100/5 УЗ ТОП-0.66-5-0.5-100/5 УЗ ТОП-0.66-5-0.5- 100/5 УЗ |
100/5 |
0.5 |
0092978 0093079 0092602 |
15174-01 15174-01 15174-01 |
Активная Реактивная |
|
X3QU-3AME-T1-02 |
1.0 |
06441216 |
15697-96 | |||||
|
87 |
П/с "Город", ЗРУ-10, ввод 4, яч. №49 |
А В С |
ТВЛМ-10 ТВЛМ-10 ТВЛМ-10 |
1500/5 |
0.5 |
7101 3007 7011 |
1856-63 1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
7284 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411202 |
15697-96 | |||||
|
88 |
П/с "Город", ЗРУ-10,ТСН-3, пан. СР220 |
А В С |
ТОП-0.66-5-0.5-100/5 УЗ ТОП-0.66-5-0.5-100/5 УЗ ТОП-0.66-5-0.5- 100/5 УЗ |
100/5 |
0.5 |
0093073 0093049 0092968 |
15174-01 15174-01 15174-01 |
Активная Реактивная |
|
X3QU-3AME-T1-02 |
1.0 |
06441212 |
15697-96 | |||||
|
89 |
П/с "Город", ЗРУ-10, ввод 3, яч. №31 |
А В С |
ТВЛМ-10 ТВЛМ-10 ТВЛМ-10 |
1500/5 |
0.5 |
3006 2232 2800 |
1856-63 1856-63 1856-63 |
Активная Реактивная |
|
А В с |
НТМИ-10-66 |
10000/100 |
0.5 |
462 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411179 |
15697-96 | |||||
|
90 |
П/с "Город", ЗРУ-10, РП-2А, яч. №32 |
А С |
ТЛМ-10 ТЛМ-10 |
600/5 |
0.5 |
2545 2569 |
2473-69 2473-69 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
462 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411180 |
15697-96 | |||||
|
91 |
П/с "Город", ЗРУ-10, ТП-66А, яч. №33 |
А С |
ТЛМ-10 ТЛМ-10 |
100/5 |
0.5 |
6200 5881 |
2473-69 2473-69 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
462 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411197 |
15697-96 | |||||
|
92 |
П/с "Город", ЗРУ- 10, ЛГ-ТК-62, яч. №39 |
А С |
ТЛМ-10 ТЛМ-10 |
300/5 |
0.5 |
8779 9318 |
2473-69 2473-69 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
462 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411198 |
15697-96 | |||||
|
93 |
П/с "Город", ЗРУ-10, РП-6А, яч. №37 |
А С |
ТЛМ-10 ТЛМ-10 |
100/5 |
0.5 |
8280 5290 |
2473-69 2473-69 |
Активная Реактивная |
|
А В С |
НТМИ-10-66 |
10000/100 |
0.5 |
462 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411200 |
15697-96 | |||||
|
94 |
П/с "Промышленная", ГЩУ,ТСН-1, пан. №12 |
А В С |
ТОП-0.66-5-0.5-100/5 УЗ ТОП-0.66-5-0.5-100/5 УЗ ТОП-0.66-5-0.5- 100/5 УЗ |
100/5 |
0.5 |
0092973 0092977 0093031 |
15174-01 15174-01 15174-01 |
Активная Реактивная |
|
X3QU-3AME-T1-01 |
1.0 |
06441218 |
15697-96 | |||||
|
95 |
П/с "Промышленная", ЗРУ-10,ввод 1, яч. 5,7 |
А В С |
ТПШЛ-10 ТПШЛ-10 ТПШЛ-10 |
2000/5 |
0.5 |
2225 3936 2108 |
1423-60 1423-60 1423-60 |
Активная Реактивная |
|
А В С |
НТМИ-10 |
10000/100 |
0.5 |
6204 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411165 |
15697-96 | |||||
|
96 |
П/с "Промышленная", ЗРУ-10, ДСК А, яч. 6 |
А С |
ТВЛМ-10 ТВЛМ-10 |
300/5 |
0.5 |
62761 28342 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10 |
10000/100 |
0.5 |
6204 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411169 |
15697-96 | |||||
|
97 |
П/с "Промышленная", ЗРУ-10, ТК-34А, яч.10 |
А С |
ТОЛ-10 ТОЛ-10 |
150/5 |
0.5 |
10815 12717 |
7069-79 7069-79 |
Активная Реактивная |
|
А В С |
НТМИ-10 |
10000/100 |
0.5 |
6204 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06311132 |
15697-96 | |||||
|
98 |
П/с "Промышленная", ЗРУ-10, РП Хлебо-завод, яч.22 |
А С |
ТОЛ-10УХЛ 2.1 ТОЛ-ЮУХЛ 2.1 |
300/5 |
0.5 |
11791 37560 |
7069-79 7069-79 |
Активная Реактивная |
|
А В С |
НТМИ-10 |
10000/100 |
0.5 |
6204 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411182 |
15697-96 | |||||
|
99 |
П/с "Промышленная", ЗРУ-10, ТП-229Б, яч. 31 |
А С |
ТВЛМ-10 ТВЛМ-10 |
300/5 |
0.5 |
36941 36874 |
1856-63 1856-63 |
Активная Реактивная |
|
А В С |
НТМИ-10 |
10000/100 |
0.5 |
789 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411183 |
15697-96 | |||||
|
100 |
П/с "Промышленная", ЗРУ-10, НТК Б, яч.32 |
А С |
тол-ю ТОЛ-10 |
200/5 |
0.5 |
12132 11799 |
7069-79 7069-79 |
Активная Реактивная |
|
А В С |
НТМИ-10 |
10000/100 |
0.5 |
789 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411191 |
15697-96 | |||||
|
101 |
П/с "Промышленная", ГЩУ,ТСН-2, пан. №11 |
А В С |
ТОП-0.66-5-0.5-100/5 УЗ ТОП-0.66-5-0.5-100/5 УЗ ТОП-0.66-5-0.5-100/5 УЗ |
100/5 |
0.5 |
0093082 0093085 0093078 |
15174-01 15174-01 15174-01 |
Активная Реактивная |
|
X3QU-3AME-T1-O1 |
1.0 |
06441217 |
15697-96 | |||||
|
102 |
П/с "Промышленная", ЗРУ-10, РП-10Б, яч. 30 |
А С |
ТОЛ-10 УХЛ 2.1 ТОЛ-10 УХЛ 2.1 |
300/5 |
0.5 |
1410 25557 |
7069-79 7069-79 |
Активная Реактивная |
|
А В С |
НТМИ-10 |
10000/100 |
0.5 |
789 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411192 |
15697-96 | |||||
|
103 |
П/с "Промышленная", ЗРУ-10,ввод 2, яч. 37, 39 |
А В С |
ТПШЛ-10 ТПШЛ-10 ТПШЛ-10 |
2000/5 |
0.5 |
6102 2109 2107 |
1423-60 1423-60 1423-60 |
Активная Реактивная |
|
А В С |
НТМИ-10 |
10000/100 |
0.5 |
789 |
831-53 | |||
|
X2QU-3KME-T1-00 |
0.5S |
06411196 |
15697-96 | |||||
|
104 |
П/с "Уртуй", РУ-6,ТСН-1, шкаф ТСН-1 |
А В С |
ТОП-0.66-5-0.5-100/5 УЗ ТОП-0.66-5-0.5- 100/5 УЗ ТОП-0.66-5-0.5- 100/5 УЗ |
100/5 |
0.5 |
0093065 0093066 0093067 |
15174-01 15174-01 15174-01 |
Активная Реактивная |
|
X3QU-3AME-T1-01 |
1.0 |
07461293 |
15697-96 | |||||
|
105 |
П/с "Уртуй", РУ- 6,ТСН-2, шкаф ТСН-2 |
А В с |
ТОП-0.66-5-0.5-100/5 УЗ ТОП-0.66-5-0.5- 100/5 УЗ ТОП-0.66-5-0.5- 100/5 УЗ |
100/5 |
0.5 |
0093068 0093069 0093070 |
15174-01 15174-01 15174-01 |
Активная Реактивная |
|
X3QU-3AME-T1-01 |
1.0 |
07261332 |
15697-96 | |||||
Таблица 2-Метрологические характеристики ИК
Приписанные погрешности измерения активной электрической энергии и мощности в рабочих условиях эксплуатации АИИС КУЭ ОАО «ППГХО»
|
Номера точек измерений |
Значение coscp |
$5-20 %Р, [%] для диапазона Wps %^Wp„3M<Wp20% |
$20-100 %Р, [%] для диапазона Wp20 %^Wp„3M<Wpioo% |
$100-120 %Р, [%] для диапазона WP1 оо %^W рИЗм< Wp! 20 % |
|
1 |
2 |
3 |
4 |
5 |
|
1,2,3,7,30,35,36 |
1 |
± 1,78 |
± 1,07 |
±0,87 |
|
0,8 |
±2,91 |
± 1,64 |
± 1,32 | |
|
0,5 |
±5,44 |
±2,96 |
±2,33 | |
|
4,5,6,26,27,29 |
1 |
± 1,79 |
± 1,08 |
±0,89 |
|
0,8 |
±2,92 |
± 1,65 |
± 1,33 | |
|
0,5 |
±5,44 |
±2,97 |
±2,23 | |
|
8,9 |
1 |
± 1,78 |
± 1,06 |
±0,86 |
|
0,8 |
±2,9 |
± 1,63 |
± 1,31 | |
|
0,5 |
±5,43 |
±2,96 |
±2,22 | |
|
10,11,12,13 |
1 |
± 1,77 |
± 1,04 |
±0,84 |
|
0,8 |
±2,9 |
± 1,62 |
± 1,29 | |
|
0,5 |
±5,44 |
±2,95 |
±2,21 | |
|
14,15,17 |
1 |
± 1,95 |
± 1,33 |
± 1,18 |
|
0,8 |
±3,23 |
± 1,99 |
± 1,76 | |
|
0,5 |
±5,61 |
±2 |
±2,51 | |
|
16 |
1 |
± 1,95 |
± 1,33 |
± 1,17 |
|
0,8 |
±3,23 |
±2 |
± 1,77 | |
|
0,5 |
± 5,62 |
±3,19 |
±2,52 | |
|
18,63,103 |
1 |
± 1,96 |
± 1,34 |
± 1,19 |
|
0,8 |
±3,22 |
± 1,99 |
± 1,75 | |
|
0,5 |
±5,61 |
±3,18 |
±2,51 | |
|
19,20,21,23,68,72,73,74,75,7 6,78,80,81,82,85,91,95,99,10 0,102 |
1 |
± 1,95 |
± 1,33 |
± 1,18 |
|
0,8 |
±3,22 |
± 1,99 |
± 1,75 | |
|
0,5 |
±5,61 |
±3,18 |
±2,51 | |
|
22 |
1 |
± 1,96 |
± 1,34 |
± 1,19 |
|
0,8 |
±3,24 |
±2,01 |
± 1,78 | |
|
0,5 |
±5,62 |
±3,19 |
±2,53 | |
|
24,25,67,69,70,71 |
1 |
± 1,94 |
± 1,31 |
± 1,16 |
|
0,8 |
±3,21 |
± 1,97 |
± 1,73 | |
|
0,5 |
±5,6 |
±3,17 |
±2,49 | |
|
28 |
1 |
± 1,78 |
± 1,06 |
±0,86 |
|
0,8 |
±2,9 |
± 1,63 |
±1,3 | |
|
0,5 |
±5,43 |
±2,96 |
±2,22 | |
|
31,32,64,66,68,77,83,84,87,8 9,92,93 |
1 |
± 1,94 |
± 1,32 |
± 1,17 |
|
0,8 |
±3,22 |
± 1,99 |
± 1,75 | |
|
0,5 |
±5,61 |
±3,18 |
±2,51 | |
|
33,34,44,45 |
1 |
±3,37 |
± 1,79 |
± 1,3 |
|
0,8 |
±5,53 |
±2,87 |
±2,05 | |
|
0,5 |
± 10,58 |
±5,42 |
±3,76 | |
|
46,47,48,49,50,51,52 |
1 |
±3,47 |
± 1,97 |
± 1,53 |
|
0,8 |
±5,71 |
±3,11 |
±2,39 |
|
Приписанные погрешности измерения активной электрической энергии и мощности в рабочих условиях эксплуатации АИИС КУЭ ОАО «ППГХО» | ||||
|
Номера точек измерений |
Значение COS(p |
85-20 %р» [%] для диапазона Wps "/„< Wризм< W Р20% |
820-100 %р> [%] для диапазона Wp20 %- Wризм< Wр 100% |
8100-120 %Р» [%] для диапазона Wpioo %^Wp„3M<Wpi20 % |
|
0,5 |
± 10,68 |
±5,56 |
±3,95 | |
|
61,62,90,96,97,98 |
1 |
± 1,96 |
± 1,34 |
± 1,19 |
|
0,8 |
±3,23 |
±2 |
± 1,76 | |
|
0,5 |
±5,61 |
±3,18 |
±2,52 | |
|
65,79,86,88,94,101,104,105 |
1 |
±2,58 |
± 1,76 |
± 1,65 |
|
0,8 |
±3,53 |
±2,33 |
±2,1 | |
|
0,5 |
±5,7 |
±3,11 |
±2,58 | |
Приписанные погрешности измерения реактивной электрической энергии и мощности в рабочих условиях эксплуатации АИИС КУЭ ОАО «ППГХО»
|
Номера точек измерений |
Значение sin<p |
85-20 %р> [%] для диапазона Wq5 %<Wq„3m<Wq20 % |
820-100 %р> [%] для диапазона Wq20 %- WQ„3M< Wq 100 % |
8100-120 %р, [%] для диапазона Wqioo %-Wp„3M< Wq]20 «/ |
|
2 |
3 |
4 |
5 |
6 |
|
1,2,3,7,8,9,10,11,12,13,14,15,16 ,17,19 ,20,21,23,24,25,28,30,31,32,35, 36,61, 64,66,67,68,69,70,71,72,73,74,7 5,76, 77,78,80,81,82,83,84,85,87,89,9 1,92, 93,95,96,102 |
0,6 |
±5,04 |
±2,95 |
±2,32 |
|
0,87 |
±3,34 |
±2,15 |
± 1,84 | |
|
4,5,6,18,22,26,27,29,62,63,9 0,97,98,99,100,103 |
0,6 |
±5,04 |
±2,96 |
±2,32 |
|
0,87 |
±3,35 |
±2,15 |
± 1,84 | |
|
33,34,44,46,48,50,51 |
0,6 |
±8,81 |
±4,66 |
±3,34 |
|
0,87 |
±5,23 |
±2,94 |
±2,28 | |
|
45,47,49,52 |
0,6 |
±8,81 |
±4,66 |
±3,34 |
|
0,87 |
±5,22 |
±2,94 |
±2,27 | |
|
65,79,86,88,94,101,104,105 |
0,6 |
±5,17 |
±3,53 |
±3,13 |
|
0,87 |
±6,73 |
±4,19 |
±3,37 |
-
1. Нормальные условия эксплуатации компонентов АИИС КУЭ ОАО «ППГХО»:
-
• напряжение питающей сети: напряжение (0,98...1,02)-UHOM, ток (1 ...1,2)1ном, cos<p=0,9UHd.;
-
• температура окружающей среды (20±5) “С.
-
2. Рабочие условия эксплуатации компонентов АИИС КУЭ ОАО «ППГХО»:
-
• напряжение питающейсети (0,9...1,1)-UHOM, ток (0,05...1,2)4ном; температура окружающей среды:
-
• для счетчиков электроэнергии Хитон от минус -10 XI до плюс 55 XJ;
-
• для концентратора от минус 15 до плюс 40 XJ;
-
• трансформаторы тока по ГОСТ 7746;
-
• трансформаторы напряжения по ГОСТ 1983.
-
3. Трансформаторы тока по ГОСТ 7746, трансформаторы напряжения по ГОСТ 1983, счетчики электроэнергии по ГОСТ 52323 в режиме измерения активной электроэнергии и ГОСТ 26035 в режиме измерения реактивной электроэнергии;
-
4. Допускается замена измерительных трансформаторов и счетчиков электроэнергии на аналогичные (см. п. 3 Примечания) утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в Таблице 1. Замена оформляется актом. Внесение изменений в описание типа АИИС КУЭ осуществляется в установленном Ростехрегулированием порядке.
Параметры надежности применяемых АИИС КУЭ ОАО «ППГХО» измерительных компонентов:
-
- счетчик - среднее время наработки на отказ не менее 126000 часов, среднее время восстановления работоспособности 6 часов;
-
- концентратор - среднее время наработки на отказ не менее 55000 часов, среднее время восстановления работоспособности 2 часа;
-
- сервер - среднее время наработки на отказ не менее 500000 часов, среднее время восстановления работоспособности 1 час;
-
- СОЕВ -.коэффициент готовности-не менее 0.95, среднее время восстановления-не более 24 часов.
Надежность системных решений:
-
- резервирование питания концентратора с помощью источника бесперебойного питания и устройства АВР;
-
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
-
- в журналах событий счетчика и концентратора фиксируются факты:
-
1) пропадания напряжения;
-
2) коррекция времени
Защищенность применяемых компонентов:
-
- наличие механической защиты от несанкционированного доступа и пломбирование:
-
1) счетчика;
-
2) промежуточных клеммников вторичных цепей напряжения;
-
3) испытательной коробки;
-
4) концентратора;
-
- наличие защиты на программном уровне:
-
1) пароль на счетчике;
-
2) пароль на концентраторе;
-
3) пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.
Возможность коррекции времени в:
-
- счетчиках (функция автоматизирована);
-
- концентраторах (функция автоматизирована);
-
- серверах (функция автоматизирована);
