Номер по Госреестру СИ: 46725-11
46725-11 Реометры для расплавов полимеров
(CMR 4-2008)
Назначение средства измерений:
Реометры для расплавов полимеров CMR 4-2008 (далее реометр CMR 4) предназначены для непрерывного измерения показателей текучести полимера при условиях, оговоренных в ГОСТ 11645 « Пластмассы. Метод определения показателя текучести расплава термопластов» и ASTM D 1238 «Стандартный метод определения показателя текучести расплавов термопластов», а также измерения вязкости расплава.

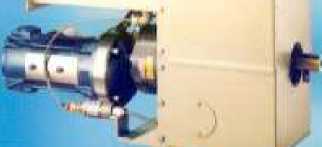

Внешний вид.
Реометры для расплавов полимеров
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.04.2016
Номер записи - 135437
ID в реестре СИ - 357837
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Dynisco LLC"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1891 от 2011.04.21 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 46723-11,46724-11,31474-11,46725-11 по 46730-11,21001-11,46731-11 по 46736-11, 35464-11,38560-11)
Наличие аналогов СИ: Реометры для расплавов полимеров (CMR 4-2008)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Dynisco LLC"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39219-08 01.12.2013 |
Реометры для расплавов, ViscoSensor D 9070 Фирма "Dynisco LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46725-11 22.04.2016 |
Реометры для расплавов полимеров, CMR 4-2008 Фирма "Dynisco LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
81131-20 31.12.2025 |
Преобразователи давления Dynisco, Фирма "Dynisco LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Реометры для расплавов полимеров (CMR 4-2008)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Реометры для расплавов полимеров (CMR 4-2008)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
, контролирующее работу измерительного блока реометра CMR 4, хранится на съемном диске EPROM в модуле центрального процессора в блоке управления и конструктивно защищено от несанкционированного доступа. Программное обеспечение разделено на две части: ПО программируемого логического контроллера и ПО интерфейса «машина-оператор».Идентификационные данные программного обеспечения приведены в таблице.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Dynisco TOUCH |
PLC SW |
00.00 |
- |
- |
|
HMI SW |
04.01 |
- |
- |
Программное обеспечение защищено (уровень защиты А в соответствии с МИ 32862010) кодом доступа изготовителя (шесть уровней доступа). Изменение программного обеспечения возможно с использованием специальных программно-аппаратных средств при условии разрушения целостности пломбировки блока управления.

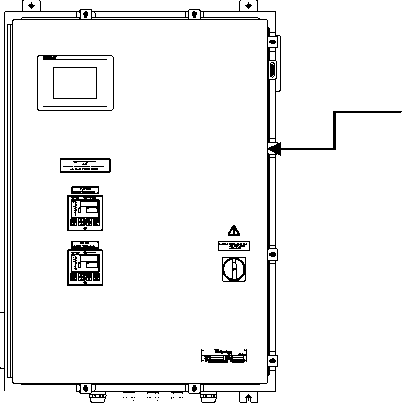

Место пломбирования
Рисунок - Схема пломбирования блока управления от несанкционированного доступа
|
лист № 3 всего листов 4 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и корпус реометра CMR 4 в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к реометрам для расплавов полимеров CMR 4-2008-
1 ГОСТ 11645 « Пластмассы. Метод определения показателя текучести расплава термопластов».
-
2 Реометр для расплавов полимеров CMR 4-2008. Методика поверки.
-
- нет сведений.
Поверка
Поверкаосуществляется по методике поверки «Реометр для расплавов полимеров CMR 4-2008. Методика поверки», утвержденной руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» 17 января 2011 г.
Перечень эталонов, применяемых при поверке:
Прибор для измерения индекса текучести расплава полимера 5МВА:
-
- пределы измерения показателя текучести расплава полимера от 0,01 до 1500 г/10 мин;
-
- пределы измерения динамической вязкости от 3 до 5000000 Па с;
-
- погрешность измерения ± 5 %.
Испытательный центр
Государственный центр испытаний средств измеренийФГУ «Нижегородский ЦСМ» (ГЦИ СИ ФГУ «Нижегородский ЦСМ»).
Реометр CMR 4 конструктивно выполнен из двух блоков - измерительного блока и блока управления.
Измерительный блок устанавливается непосредственно на трубопровод, по которому перекачивается испытуемый расплав полимера и соединен с ним фитингами. Измерительный блок включает дозирующий насос с прямым объемным вытеснением, электромотор постоянного тока с частотно-регулируемым приводом, два датчика давления, сменный капилляр, три датчика температуры и три электрических нагревателя.
Расплав полимера через входной фитинг поступает в подающую секцию дозирующего насоса, прокачивается через капилляр и подается обратно в трубопровод через выходной фитинг при помощи откачивающей секции дозирующего насоса.
Диаметр применяемого капилляра зависит от реологических свойств расплава полимера.
Блок управления включает микропроцессор, источник питания измерительного блока, цветной сенсорный дисплей для отображения измерительной информации и управления реометром CMR 4 и соединен с измерительным блоком линиями связи. Блок управления не предназначен для установки в зонах с агрессивной средой.
Реометр CMR 4 дублирует тестовые условия, при которых применяются лабораторные реометры.
*
Принцип действия реометра CMR 4 основан на измерении скорости перекачки, соответствующей заданному значению перепада давления (показатель текучести) или на измерении перепада давления, возникающего на концах капилляра, через который с постоянной скоростью перекачивается расплав полимера (динамическая вязкость). Скорость перекачки расплава полимера через капилляр определяется из значения текущей частоты вращения электромотора насоса (об./мин) и объемной подачи шестеренчатого насоса для расплава (объем/оборот). Перепад давления измеряется при помощи двух датчиков давления, установленных на входе и выходе капилляра. Заданная температура расплава полимера в капилляре поддерживается при помощи трех электрических нагревателей и контролируется платиновыми термометрами сопротивления 100 Ом, класс «А».
При измерении показателя текучести расплава полимера реометр CMR 4 автоматически поддерживает скорость потока расплава через капилляр, необходимую для создания заданного перепада давления на концах капилляра при заданной температуре расплава полимера. Значения плотности полимера, температуры и перепада давления вводятся в память реометра CMR 4 вручную. Значение перепада давления соответствует давлению, создаваемому грузом при испытаниях данного полимера по методике ASTM D 1238. Используя рассчитанное значение скорости потока, введенное значение плотности расплава полимера и диаметр применяемого капилляра, реометр CMR 4 автоматически рассчитывает значение показателя текучести, пропорциональное массовому расходу расплава полимера через капилляр.
Динамическая вязкость расплава полимера пропорциональна отношению давления к объемному расходу полимера через капилляр и рассчитывается реометром CMR 4 автоматически.
Текущие значения давлений на концах капилляра, перепада давлений, температуры, оборотов насоса, показателя текучести и вязкости расплава полимера отображаются на цветном сенсорном дисплее блока управления реометром CMR 4.
|
Диапазон определения показателя текучести расплава полимера, г/10 мин Диапазон определения динамической вязкости, Па-с Пределы допускаемой относительной погрешности реометра CMR 4, % Напряжение сдвига, Па Скорость сдвига, с-1: |
от 0,02 до 5000 от 10 до 105 ± 10 от 150 до 1,5-105 |
Применяемые капиллярные фильеры: |
от 1 до 7500; 50000 (макс) |
|
3,8182; |
стандартные:
|
- диаметр, мм |
от 1 до 5; от 10:1 до 30:1 |
специальные
Диапазон частоты вращения эл. мотора дозирующего насоса, об/мин |
0,3; 50:1 от 3 до 75 |
Объем подаваемой дозы расплава полимера за один оборот дозирующего насоса, см3:
Диапазон рабочих температур, °С Пределы допускаемой абсолютной погрешности измерения температуры, °С Диапазон рабочих давлений, МПа Пределы допускаемой приведенной погрешности измерения давления, % |
0,16; 0,297 или 0,584 от 40 до 350 ± 0,2 от 0,3 до 35 ± 0,5 максимального выходного сигнала |
Масса, кг, не более:
Габаритные размеры, мм, не более: |
66; 57 |
|
835x315x235; 992x889x229 |
|
220 ± 22; 50/60; 2400; от 0 до 50; 90 без конденсации влаги. |
|
Средняя наработка на отказ (То), ч, не менее Средний срок службы, лет, не менее |
5000 10 |
