Номер по Госреестру СИ: 81131-20
81131-20 Преобразователи давления Dynisco
( )
Назначение средства измерений:
Преобразователи давления Dynisco (далее - преобразователи) предназначены для измерений избыточного давления газов, паров и жидкостей и преобразования измеренных значений в унифицированный выходной сигнал.
Внешний вид.
Преобразователи давления Dynisco
Рисунок № 1
Внешний вид.
Преобразователи давления Dynisco
Рисунок № 2
Внешний вид.
Преобразователи давления Dynisco
Рисунок № 3
Внешний вид.
Преобразователи давления Dynisco
Рисунок № 4
Внешний вид.
Преобразователи давления Dynisco
Рисунок № 5
Внешний вид.
Преобразователи давления Dynisco
Рисунок № 6
Знак утверждения типа
Знак утверждения типа наносится на корпус преобразователей методом лазерной гравировки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления DyniscoПриказ Федерального агентства по техническому регулированию и метрологии № 1339 от 29 июня 2018 г. Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
Техническая документация «Dynisco LLC», США
Поверка
Поверкаосуществляется по документу МП-227/10-2020 «ГСИ. Преобразователи давления Dynisco. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 11.11.2020 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от «29» июня 2018 г. № 1339 - манометры грузопоршневые;
-
- рабочий эталон 3-го разряда по ГОСТ 8.027-2001 - вольтметры;
-
- рабочий эталон 2-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от «01» октября 2018 г. № 2091 - амперметры.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус преобразователей.
Изготовитель
«Dynisco LLC», СШААдрес: 38 Forge Parkway, Franklin, MA 02038, USA
Телефон: +1 508 541 9400
E-mail: infoinst@dynisco.com
Заявитель
«Azurr Technology, s.r.o.», Чешская РеспубликаАдрес: 756 55 Dolni Becva 579, Czech
Телефон: +420 571 647228
E-mail: simurdova@azurr-tech.cz
Испытательный центр
Лист № 7 Всего листов 7 Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия преобразователей основан на зависимости упругой деформации первичного тензорезисторного преобразователя от поступающего давления. Под воздействием поступающего давления деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме (мост Уитстона), которое преобразуется в унифицированный выходной сигнал силы постоянного тока (мА), напряжения (В или мВ/В) и цифровой сигнал HART-протокола.
В зависимости от вида выходного сигнала изготавливаются следующие модификации преобразователей:
-
- напряжение постоянного тока, В: TDT463H, MDT462H, MDT460H, MDT420H, MDT422H, PT4626, MDT420L, MDT422L, MDT460L, MDT462L, MDT460, VERTEX-VT1, VERTEX-VT2, VERTEX-VT3,VERTEX-VT4 , ECHO-VT1, PT4226, PT4626, PT4206, PT4226;
-
- сила постоянного тока, мА: MDT422F, MDT462, MDT435F, MDT435X, MDT460F, TDT463F, MDT467X, VERTEX-MA4, TDT432F, SPX2241, SPX2242, SPX2243, SPX2244, SPX2290, SPX2291, SPX 3242, SPX3343, SPX3342, SPX3343, SPX3290, SPX3291, SPX3390, SPX3391, SPX4323, SPX4502, SPX4352, SPX4672, SPX4222, SPX4622, SPX5342, SPX5343, SPX5344, SPX5390, SPX5391, SPX5392, ECHO-MA4, PT4204, PT4224, PT4604, PT4624, TPT4634, TPT46324, TPT4634;
-
- напряжение постоянного тока, мВ/В: MDA410, MDA412, MDA420, MDA460, MDA422, VERTEX-MV3, TPT463E, PT460^ PT462E, ECHO-MV3, PT420A, PT422A, TDA463, TPT432A, MDA467, MDA435, MDA462;
-
- цифровой сигнал HATR-протокола, HART: SPX2241, SPX2242, SPX2243, SPX2244, SPX2290, SPX2291, SPX3242, SPX3343, SPX3342, SPX3343, SPX3290, SPX3291, SPX3390, SPX3391, SPX-4323, SPX4502, SPX4352, SPX4672, SPX4222, SPX4622, SPX5342, SPX5343, SPX5344, SPX5390, SPX5391, SPX5392,VERTEX-MA4.
Преобразователи имеют открытую торцевую мембрану. Все элементы преобразователей, контактирующие со средой, изготовлены из нержавеющей стали, что обеспечивает высокую степень защиты от коррозии, в том числе, в агрессивной среде.
Лист № 2 Всего листов 7 Конструкция преобразователей за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам.
Пломбирование преобразователей производится держателем, эксплуатирующим преобразователи, после установки преобразователей на их место эксплуатации, способ пломбирования в виде наклейки.
Общий вид преобразователей приведен на рисунках 1 - 5.
Рисунок 1 - Общий вид преобразователей модификаций ECHO-VT1, ECHO-MA4, ECHO- MV3.
Рисунок 2 - Общий вид преобразователей модификаций PT4226, PT4626, PT4206, PT4226; PT4204, PT4224, PT4604, PT4624;
PT460E, PT462E, PT420A, PT422A. PT422A, TPT463E.

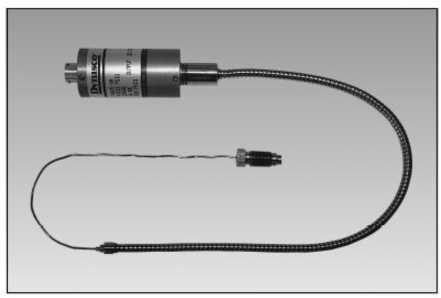

Рисунок 3 - Общий вид преобразователей модификаций TDA410, TDA412, TDT463H, TDT432F.
/9 <*•

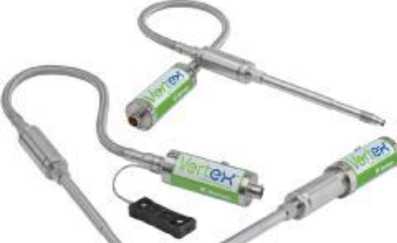

Рисунок 4 - Общий вид преобразователей модификаций VERTEX-VT1, VERTEX-VT2, VERTEX-VT3,VERTEX VT4, VERTEX-MV3, VERTEX-MA4.
Рисунок 5 - Общий вид преобразователей модификаций MDT462H, MDT420H, MDT422H, MDT420L, MDT422L, MDT460L, MDT462L, MDT460, MDT422F, MDT462, MDT435F, MDT435X, MDT460F, TDT463F, MDT467X, MDA410, MDA412, MDA420, MDA460, MDA422, TDA463, MDA467, MDA435, MDA462.
Рисунок 5 - Общий вид преобразователей модификаций SPX(2241-2999), SPX(4222-5392).
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Верхние пределы измерений (ВПИ) избыточного давления, МПа, для модификаций: - SPX-5390, SPX5391 |
от 0,17 до 70 |
- SPX3242, SPX3243, SPX3342, SPX3290, SPX3291, SPX3390, SPX3391 SPX4232, SPX4352, SPX4672, SPX4342, SPX5343, SPX5342, MDA410, MDA412 |
от 3,5 до 70 |
- SPX2241, SPX2290, SPX2291, SPX2292, SPX 4502, SPX5344, SPX5390, SPX5391, SPX5392, VERTEX-MV3, VERTEX-MA4, VERTEXVT1, VERTEX-VT2, VERTEX-VT3, VERTEX-VT4 |
от 1,75 до 70 |
- MDT435F, MDT467F |
от 3,5 до 200 |
- MDA420, MDA422, MDA460, MDA462, PT420A, PT422A, PT460E, PT462E, TDA463, TPT463E, TPT432A, MDT420F, MDT422F, MDT460F, MDT462F, MDT420H, MDT422H, MDT460H, MDT462H, MDT420L, MDT422L, SPX2242, SPX2243, SPX4222, SPX4622, MDA460, MDA462, MDA467, MDA435, TDT432F, TDT463F |
от 1,7 до 200 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Пределы допускаемой основной приведенной к ВПИ избыточного давления погрешности, %, для модификаций: - SPX3242, SPX3243, SPX3342, SPX3290, SPX3291, SPX3390, SPX3391 в диапазоне измеряемого избыточного давления:
- MDA410, MDA412, MDT435F, MDT435X, MDT 432F, MDT432X, MDA422, MDA420, MDT422, MDT422F в диапазоне измеряемого давления:
- ECHO-MV3, ECHO-MA4 - MDA460, MDT462, MDT462F, MDT460, MDT460F, MDT460X, MDT463F, MDT463X, DT467F, DT467X, MDA462, MDA463, MDA467, MDT420, SPX2241, SPX2290, SPX2291, SPX2292, TDT4634, TPT463E, PT460E, PT462E, MDT462H, VERTEX, SPX5344, SPX5390, SPX5391, SPX5392, SPX 4222,SPX4352,4622,4502 |
±0,2 ±0,5 ±1,0 ±0,5 ±1,0 ±0,5; ±1,01) ±0,5; ±1,0; ±1,5Х) |
Пределы допускаемой дополнительной приведенной к ВПИ избыточного давления погрешности на каждые 10 °С, %, в рабочих условиях эксплуатации, для модификаций:
5392), SPX-T(3241-3392) TDT4634, TPT463E, РТ460Е, PT462E, MDT435F, MDT435X, MDT420, MDA462, MDA463, MDA467; MDT463X, DT467F, DT467X, ECHO-VT1, MDT460, MDT460F, MDT462H, MDT460X, MDT463F, MDT432F, MDT432X, MDA422, MDA432, MDA435; |
±(0,25 +(0,4/ВПИ)х100) ±(0,35 + (0,4/ВПИ)х100) ±(0,25+(0,2/ВПИ)х100) ±(0,35 +(0,2/ВПИ)х100) ±(0,35 +(0,4/ВПИ)х100) ±(0,25 +(0,2/ВПИ)х100) ±(0,35 +(0,2/ВПИ)х100) ±(0,40 +(0,4/ВПИ)х100) ±0,1; ±0,2; ±0,4 |
- конкретное значение допускаемой основной приведенной к ВПИ избыточного давления погрешности указана на корпусе каждого преобразователя |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазоны температуры измеряемой среды, °C, для модификаций: - MDA410, MDA412, MDA420, MDA460, MDT422, MDT422F, MDT462, MDT462F, MDT435F, MDT435X, MDT460, MDT460F, MDT460X, MDT463F, MDT463X, DT467F, DT467X, MDT432F, MDT432X, MDA422, MDA432, MDA435, MDA462, MDA463, MDA467, MDT420, VERTEX-MV3, VERTEX-MA4, VERTEX-VT1, VERTEX-VT2, VERTEX-VT3, VERTEX-VT4 SPX5342, SPX5343, SPX5344, SPX5390, SPX5391, SPX5392, TPT463E, PT460E, PT462E, ECHO-MV3, ECHO-MA4; |
от - 17 до +400 |
- SPX 2241, SPX2242, SPX2243, SPX2244, SPX2290, SPX2291; |
от - 29до +315 |
- SPX 3242, SPX3343, SPX3342, SPX3343, SPX3290,SPX3291, SPX3390,SPX3391 SPX-4323, SPX4502, SPX4352, SPX4672, SPX4222, SPX4622 |
от - 17 до +300 |
Рабочие диапазоны температуры окружающей среды, °C, для модификаций: - MDA410, MDA412, MDA420, MDA460, TDA432, TDA463, MDA422, MDA462, PT420A, PT422A, PT460E, PT462E, TPT463E, TPT432A, ECHO-MV3 MDT422F, MDT462, MDT462H, MDT462F, MDT435F, MDT435X, MDT460F, MDT460H, TDT463F, TDT463H, MDT420F, MDT422F, MDT422H, ECHO-MA4, ECHO-VT1,VERTEX - MA4 VERTEXVT1,VERTEX-VT2, VERTEX-VT3, VERTEX-VT4; |
от +17 до +120 |
- SPX3242, SPX3343, SPX3342, SPX3343, SPX3290, SPX3291, SPX3390, SPX3391, SPX-4323, SPX4502, SPX4352, SPX4672, SPX4222, SPX4622, SPX5342, SPX5343, SPX5344, SPX5390, SPX5391, SPX5392 |
от -20 до +85 |
Выходные сигналы: - мА; |
от 4 до 20 |
- В; |
от 0 до 5 |
- мВ/В; |
от 0 до 6 от 0 до 10 от 1 до 10 от 0 до 11 от 1 до 11 от 0 до 3,33(1) |
Напряжение электропитания постоянного тока, В |
от 10 до 36(2) |
Потребляемая мощность, Вт, не более |
1,0 |
Габаритные и присоединительные размеры (3), мм, не более: - диаметр |
44 |
- длина |
1170 |
Масса, кг, не более |
1,1 |
Средний срок службы, лет, не менее |
17 |
Средняя наработка на отказ, ч, не менее |
120 000 |
(1) - номинальное значение выходного сигнала при измеренном значении давления в ВПИ | |
(2) и (3) - конкретные значения указываются в руководстве по эксплуатации на преобразователь |
Лист № 6 Всего листов 7
