Источники питания серии Genesys™ представляют собой электронные устройства, являющиеся источником регулируемого постоянного тока и напряжения с выходной мощностью до 10/15 кВт (в зависимости от модификации). В режиме стабилизации напряжения источник питания поддерживает (с высокой точностью) заданное выходное напряжение при изменении тока нагрузки в заданных пределах. В режиме стабилизации тока источник питания поддерживает с высокой точностью заданный выходной ток при изменении сопротивления нагрузки. Если в режиме стабилизации напряжения выходной ток превышает допустимые значения, источник питания автоматически переключается в режим стабилизации тока. При уменьшении нагрузки менее допустимого значения источник питания автоматически возвращается в режим стабилизации напряжения.

Предусмотрено несколько вариантов регулирования выходного напряжения и тока:

• - программно от внешнего компьютера через коммуникационные порты RS232 или RS485;

• - вручную переключением на передней панели в двух режимах - грубой и плавной регулировки;

• - дистанционно с использованием аналоговых сигналов (напряжения или сопротивления);

• - в режиме аналоговой обратной связи, когда нагрузка удалена от источника питания и напряжение на выходе источника питания может существенно отличаться от напряжения на нагрузке.

В двух последних вариантах точность установки выходных сигналов источника питания определяется не только свойствами источника питания, но и искажениями, вносимыми внешней аналоговой частью.

Применение дистанционного управления посредством аналоговых сигналов позволяет использовать источник питания в составе систем автоматизированного управления технологическими объектами.

Источники питания снабжены токовой защитой и защитой от перенапряжения на выходных зажимах источника.

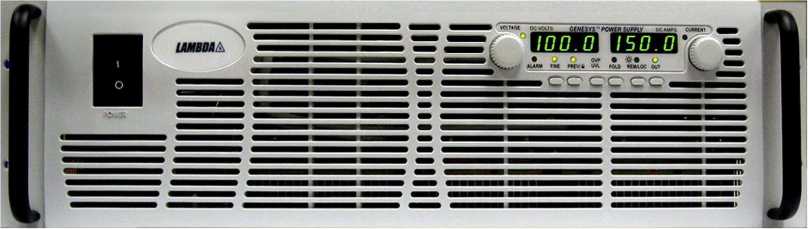

Фотография общего вида источника представлена на рисунке 1.

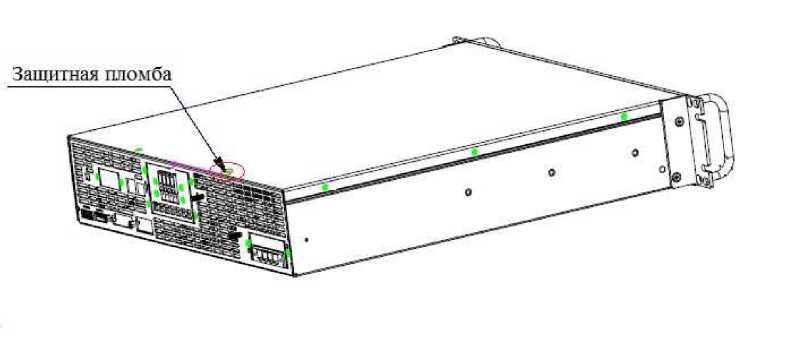

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

• 1. Источник питания Genesys™.

• 2. Кабели для подключения питания и нагрузки.

• 3. Кабели для подключения сигналов управления.

• 4. Стойка 19" (крейт) - по заказу.

• 5. Руководство по эксплуатации.

• 6. Методика поверки.

• 7. Протокол заводских испытаний.

Метрологические характеристики источников питания постоянного тока приведены в таблицах 2 и 3.

Таблица 2 Режим стабилизации выходного напряжения

Примечания

• 1 Минимальное выходное напряжение, для которого гарантируются метрологические характеристики источника питания, равно 0,2 % от максимального выходного напряжения.

• 2 Пределы допускаемой основной погрешности указаны для варианта регулирования выходного напряжения программно от внешнего компьютера. При ручном переключении на передней панели пределы допускаемой основной приведенной погрешности составляют ±0,6 % прив.; при управлении посредством аналоговых сигналов пределы допускаемой основной приведенной погрешности составляют ± 1,0 % прив.; в режиме аналоговой обратной связи пределы допускаемой основной погрешности: ± (0,1 % относит. + 0,2 %Umax).

• 3 С.к.о. - среднеквадратичное отклонение.

• 4 Изменение напряжения питания от 180 до 253 В; от 360 до 440 В, от 432 до 528 В и неизменном токе нагрузки.

• 5 При изменении силы выходного электрического тока от 0 до максимального значения (см. таблицу 3) и неизменном напряжении питания.

Таблица 3 Режим стабилизации выходного тока

Примечания

• 1 Минимальный выходной ток, для которого гарантируются метрологические характеристики источника питания, равен 0,4 % от максимального выходного тока.

• 2 Пределы допускаемой основной погрешности указаны для варианта регулирования выходного тока программно от внешнего компьютера. При ручном переключении на передней панели пределы допускаемой основной приведенной погрешности составляют ± 0,6 % прив.; при управлении посредством аналоговых сигналов пределы допускаемой основной приведенной погрешности составляют ± 1,0 % прив.; в режиме аналоговой обратной связи пределы допускаемой основной погрешности: ± (0,1 % относит. + 0,4 % Imax).

• 3 С.к.о. - среднеквадратичное отклонение.

• 4 Изменение напряжения питания от 180 до 253 В; от 360 до 440 В, от 432 до 528 В и неизменном сопротивлении нагрузки.

• 5 При изменении падения напряжения на нагрузке от 0 (режим короткого замыкания) до максимального выходного напряжения (таблица 2) и неизменном напряжении питания.

Температурный коэффициент влияния:

• - на выходное напряжение 200 млн^-1/ °С;

• - на выходной ток 300 млн^-1/ °С.

Дрейф за 8 часов непрерывной работы:

• - выходного напряжения 0,05 % прив.;

• - выходного тока 0,05% прив.

Нормальная температура окружающей среды: (23 ± 3) °С.

Рабочие условия применения:

• - температура окружающей среды от 0 до 50 °С;

• - относительная влажность от 20 до 80 % без конденсации.

Условия хранения:

• - температура от минус 20 до + 70 °С;

• - относительная влажность от 10 до 90 % без конденсации.

Напряжение питания переменного тока трёхфазное (трёхпроводное - без нейтрали, четырёхпроводное - с нейтралью): от 180 до 253 В; от 360 до 440 В, от 432 до 528 В.

Частота питания от 47 до 65 Гц.

Коэффициент полезного действия от 69 до 87 %.

Габаритные размеры, мм: 484х133х564.

Масса, кг: не более 43.
