Номер по Госреестру СИ: 46587-11
46587-11 Анализаторы октанового/цетанового числа
(ZX-101C, ZX-101XL, ZX-440XL)
Назначение средства измерений:
Анализаторы октанового/цетанового числа ZX-101C, ZX-101XL, ZX-440XL предназначены для измерения октанового числа бензинов (модели ZX-101C, ZX-101XL, ZX-440XL) и цетанового числа дизельных топлив (модель ZX-440XL).
Внешний вид.
Анализаторы октанового/цетанового числа
Рисунок № 1
Программное обеспечение
В анализатор установлен микропроцессор , на который на заводе -изготовителе установлено программное обеспечение, предназначенное для управления работой анализатора и процессом измерений , а также для хранения и обработки полученных данных. Данное программное обеспечение разработано изготовителем специально для решения задач измерений октанового/цетанового числа. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний » по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
Модели ZX-101C, ZX-101XL |
Модель ZX-440XL | |
Идентификационное наименование ПО |
Zx-101 |
ZX-440 |
Номер версии (идентификационный номер) ПО |
не ниже 6.0 |
не ниже 2.0 |
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам октанового/цетанового числа ZX-101C, ZX-101XL, ZX-440XL
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 242-1073-2010 «Анализаторы октанового/цетанового числа модели ZX-101C, ZX-101XL, ZX-440XL. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24 декабря 2019 г.
Основные средства поверки:
-
- моторный метод: стандартный образец детонационной стойкости (октанового числа) бензинов ИНТЕГРСО ОЧ-1(М) ГСО 10673-2015, стандартный образец октанового числа нефтепродуктов ОЧ-ПА ГСО 10218-2013, стандартный образец состава и свойств бензина автомобильного ГСО 9495-2009;
-
- исследовательский метод: стандартный образец детонационной стойкости (октанового числа) бензинов ИНТЕГРСО ОЧ-2(И) ГСО 10674-2015, стандартный образец детонационной стойкости (октанового числа) бензинов ИНТЕГРСО ОЧ-3(И) ГСО 10675-2015, стандартный образец детонационной стойкости (октанового числа) бензинов ИНТЕГРСО ОЧ-4(И) ГСО 10676-2015, стандартный образец октанового числа нефтепродуктов ОЧ-ПА ГСО 10218-2013, стандартный образец состава и свойств бензина автомобильного ГСО 9495-2009;
-
- цетановое число: стандартный образец цетанового числа дизельного топлива ЦЧ-ПА ГСО 10398-2014, стандартный образец состава и свойств топлива дизельного ГСО 9493-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Zeltex, Inc.», СШААдрес: 130 Western Maryland Parkway, Hagerstawn, Maryland 21740 Телефон: 301-791-7080
Факс: 301-733-9398
Web-сайт: www.zeltex.com
E-mail: canders@zeltex.com
Заявитель
Общество с ограниченной ответственностью «АВРОРА» (ООО «АВРОРА»),ИНН 5018196240
Адрес: 141069, Московская область, город Королев, микрорайон Первомайский, ул. Советская, д. 2, стр.1, пом. 79
Телефон: +7 (495) 258-83-05 (06,07), факс: +7 (495) 958-29-40
Web-сайт: http://www.avrora-test.ru
Е-mail: test@avrora-lab. com
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail:info@vniim.ru
Принцип действия анализаторов основан на измерении поглощения ИК-излучения в диапазоне длин волн от 2,7 до 15,4 мкм. Полученный спектр поглощения пробы сравнивают со спектрами градуировочных образцов с предварительно измеренным октановым или цетановым числом по стандартным методикам испытаний:
-
- Октановое число по моторному методу ГОСТ 511-2015 или ASTM D 2700-2019;
-
- Октановое число по исследовательскому методу ГОСТ 8226-2015 или ASTM D 2699-2019;
-
- Цетановое число по ГОСТ 3122-67.
Конструктивно анализатор представляет собой однолучевой ИК-спертрометр с камерой для размещения стаканчика с пробой или градуировочным образцом или ГСО. Программа анализатора предполагает автоматическое проведение измерений ИК-спектра и расчет результата измерения в единицах октанового (или цетанового) числа; корректировку градуировочной зависимости по одному градуировочному образцу; градуировку анализатора по набору градуировочных образцов. Программа позволяет хранить в оперативной памяти анализатора до 10 градуировочных зависимостей.

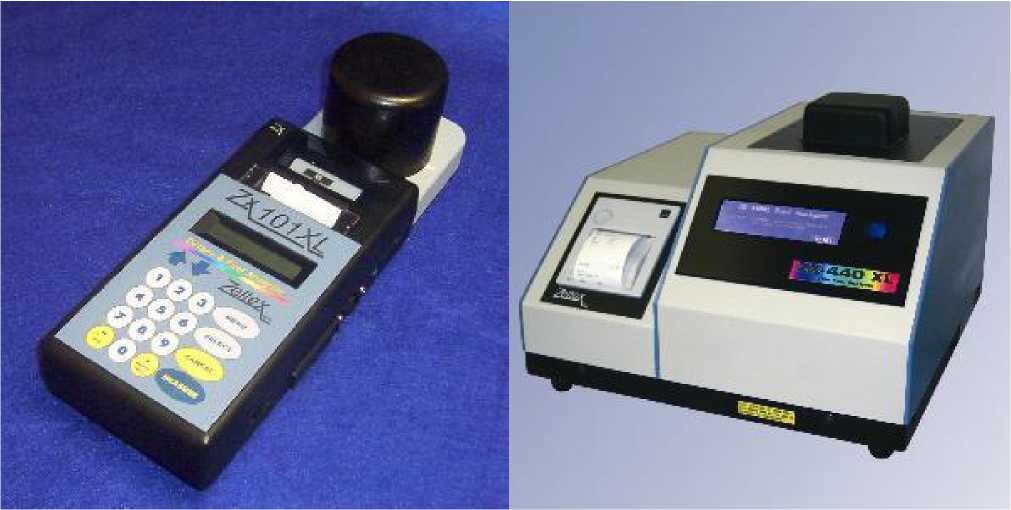

Общий вид анализатора модели ZX-101XL приведен на рисунке 1, анализатора модели ZX-440XL на рисунке 2. Пломбирование корпуса анализатора не предусмотрено.
Рисунок 1 - Внешний вид анализатора Рисунок 1 - Внешний вид анализатора
модели ZX-101XL модели ZX-440XL
Таблица 4 - Комплектность анализаторов
Наименование |
Обозначение |
Количество |
Анализатор |
ZX-101C/ ZX-101XL/ ZX-440XL |
1 |
Кюветы для проб с крышками |
- |
3 |
Этикетки для держателей проб |
- |
6 |
Комплект кабелей |
- |
1 |
Комплект принадлежностей и материалов |
- |
1 |
Руководство по эксплуатации |
РЭ |
1 |
Методика поверки |
МП 242-1073-2010 «Анализаторы октанового/цетанового числа модели ZX-101C, ZX-101XL, ZX-440XL. Методика поверки» с изменением №1 |
1 |
Метрологические характеристики приведены в таблице 2, основные технические характеристики - в таблице 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
Модели ZX-101C, ZX-101XL |
Модель ZX-440XL | |
Диапазон измерений октанового числа: | ||
- по моторному методу |
От 65 до 85 | |
- по исследовательскому методу |
От 89 до 100 | |
Диапазон измерений цетанового числа |
- |
От 40 до 50 |
Пределы допускаемой абсолютной погрешности | ||
при измерении: | ||
- октанового числа |
±2 |
±2 |
- цетанового числа |
- |
±2 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||
Модели ZX-101C, ZX-101XL |
Модель ZX- 440XL | |||
Напряжение электропитания переменного тока |
230+22-33 | |||
частотой 50±1 Гц, В | ||||
Напряжение электропитания постоянным током |
12 В/4А | |||
(в полевых условиях от батарей) | ||||
Габаритные размер, мм: | ||||
высота |
340 |
410 | ||
длина |
120 |
410 | ||
ширина |
120 |
380 | ||
Масса, кг, не более |
1,55 |
9,8 | ||
Средний срок службы, лет |
10 | |||
Время средней наработки на отказ, ч |
25 000 |
Условия эксплуатации: о -диапазон температуры окружающей среды, С -диапазон относительной влажности воздуха, % - диапазон атмосферного давления , кПа
от 15 до 25
от 30 до 80
от 84 до 106
