ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 42371 «Анализаторы октанового/цетанового числа ZX-101C, ZX-101XL, ZX-440XL» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «АВРОРА» от 25 декабря 2019 г. № 07-2512/19 и № 08-2512/19, приказываю:

• 1. Внести изменения в описание типа на анализаторы октанового/ цетанового числа ZX-101C, ZX-101XL, ZX-440XL, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 46587-11, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП-242-1073-2010 с изменением №1 «ГСИ. Анализаторы октанового/цетанового числа ZX-101C, ZX-101XL, ZX-440XL. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26 декабря 2019 г., и распространить действие документа на анализаторы октанового/цетанового числа ZX-101C, ZX-101XL, ZX-440XL, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 42371 «Анализаторы октанового/цетанового числа ZX-101C, ZX-101XL, ZX-440XL», зарегистрированных в Федеральном информационном фонде по обеспечению

единства измерений под номером 46587-11, в связи с внесением изменений в документ на методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(-------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O0E1O36E1BO7EOFB8OEA1189OOBCB6DO9O

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06,11.2019 до 06.11.2020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы октанового/цетанового числа ZX-101C, ZX-101XL, ZX-440XL предназначены для измерения октанового числа бензинов (модели ZX-101C, ZX-101XL, ZX-440XL) и цетанового числа дизельных топлив (модель ZX-440XL).

Принцип действия анализаторов основан на измерении поглощения ИК-излучения в диапазоне длин волн от 2,7 до 15,4 мкм. Полученный спектр поглощения пробы сравнивают со спектрами градуировочных образцов с предварительно измеренным октановым или цетановым числом по стандартным методикам испытаний:

- Октановое число по моторному методу ГОСТ 511-2015 или ASTM D 2700-2019;

- Октановое число по исследовательскому методу ГОСТ 8226-2015 или ASTM D 2699-2019;

- Цетановое число по ГОСТ 3122-67.

Конструктивно анализатор представляет собой однолучевой ИК-спертрометр с камерой для размещения стаканчика с пробой или градуировочным образцом или ГСО. Программа анализатора предполагает автоматическое проведение измерений ИК-спектра и расчет результата измерения в единицах октанового (или цетанового) числа; корректировку градуировочной зависимости по одному градуировочному образцу; градуировку анализатора по набору градуировочных образцов. Программа позволяет хранить в оперативной памяти анализатора до 10 градуировочных зависимостей.

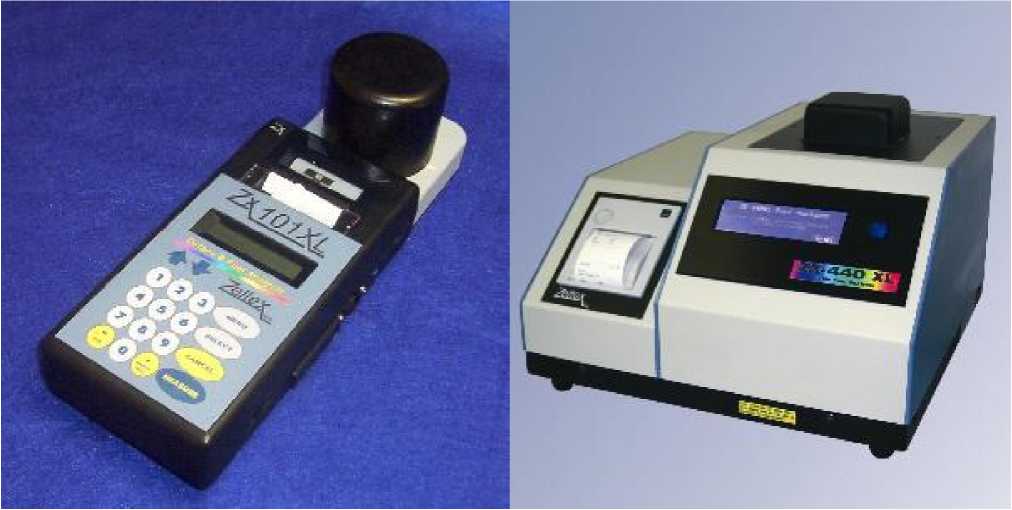

Общий вид анализатора модели ZX-101XL приведен на рисунке 1, анализатора модели ZX-440XL на рисунке 2. Пломбирование корпуса анализатора не предусмотрено.

Рисунок 1 - Внешний вид анализатора модели ZX-101XL

Рисунок 1 - Внешний вид анализатора модели ZX-440XL

В анализатор установлен микропроцессор, на который на заводе-изготовителе установлено программное обеспечение, предназначенное для управления работой анализатора и процессом измерений, а также для хранения и обработки полученных данных. Данное программное обеспечение разработано изготовителем специально для решения задач измерений октанового/цетанового числа. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.

Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Метрологические характеристики приведены в таблице 2, основные технические характеристики - в таблице 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Условия эксплуатации:

-диапазон температуры окружающей среды, ^оС -диапазон относительной влажности воздуха, % - диапазон атмосферного давления, кПа

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.

Таблица 4 - Комплектность анализаторов

Таблица 4

осуществляется по документу МП 242-1073-2010 «Анализаторы октанового/цетанового числа модели ZX-101C, ZX-101XL, ZX-440XL. Методика поверки», с изменением №1 утвержденному ФГУП «ВНИИМ им.Д.И.Менделеева» 24 декабря 2019 г.

Основные средства поверки:

• - моторный метод: стандартный образец детонационной стойкости (октанового числа) бензинов ИНТЕГРСО ОЧ-1(М) ГСО 10673-2015, стандартный образец октанового числа нефтепродуктов ОЧ-ПА ГСО 10218-2013, стандартный образец состава и свойств бензина автомобильного ГСО 9495-2009;

• - исследовательский метод: стандартный образец детонационной стойкости (октанового числа) бензинов ИНТЕГРСО ОЧ-2(И) ГСО 10674-2015, стандартный образец детонационной стойкости (октанового числа) бензинов ИНТЕГРСО ОЧ-3(И) ГСО 106752015, стандартный образец детонационной стойкости (октанового числа) бензинов ИНТЕГРСО ОЧ-4(И) ГСО 10676-2015, стандартный образец октанового числа нефтепродуктов ОЧ-ПА ГСО 10218-2013, стандартный образец состава и свойств бензина автомобильного ГСО 9495-2009;

• - цетановое число: стандартный образец цетанового числа дизельного топлива ЦЧ-ПА ГСО 10398-2014, стандартный образец состава и свойств топлива дизельного ГСО 9493-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Техническая документация фирмы-изготовителя.

Фирма «Zeltex, Inc.», США

лист №5 всего листов 5 Адрес: 130 Western Maryland Parkway, Hagerstawn, Maryland 21740

Тел.: 301-791-7080 Факс: 301-733-9398

Web-сайт: www.zeltex.com E-mail: canders@zeltex.com

Общество с ограниченной ответственностью «АВРОРА» (ООО «АВРОРА»),

ИНН 5018196240

Адрес: 141069, Московская область, город Королев, микрорайон Первомайский, ул. Советская, д.2, стр.1, пом. 79

Телефон: +7 (495) 258-83-05 (06,07), факс: +7 (495) 958-29-40

Web-сайт: http://www.avrora-test.ru, е-mail: test@avrora-lab.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail : info@vniim.ru, Регистрационный номер в реестре аккредитованных лиц RA.RU.311541.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
