Номер по Госреестру СИ: 46580-11
46580-11 Мерники технические вертикальные и горизонтальные 1-го класса
(SV, SH)
Назначение средства измерений:
Мерники технические вертикальные и горизонтальные 1-го класса SV, SH (далее - мерники) предназначены для измерений объема жидкостей.
Внешний вид.
Мерники технические вертикальные и горизонтальные 1-го класса
Рисунок № 1
Внешний вид.
Мерники технические вертикальные и горизонтальные 1-го класса
Рисунок № 2
Внешний вид.
Мерники технические вертикальные и горизонтальные 1-го класса
Рисунок № 3
Внешний вид.
Мерники технические вертикальные и горизонтальные 1-го класса
Рисунок № 4
Внешний вид.
Мерники технические вертикальные и горизонтальные 1-го класса
Рисунок № 5
Внешний вид.
Мерники технические вертикальные и горизонтальные 1-го класса
Рисунок № 6
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.04.2016
Номер записи - 135244
ID в реестре СИ - 357644
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ВКМ-15, SV-500, SV-250, SV-1000.1, SV-1000, SV - 250,
Производитель
Изготовитель - АО Машиностроительный завод "ASTRA"
Страна - ЛИТВА
Населенный пункт - г.Алитус
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Статистика
Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 12
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№590 от 2017.03.21 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Мерники технические вертикальные и горизонтальные 1-го класса (SV, SH)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО Машиностроительный завод "ASTRA"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
46580-11 01.04.2016 |
Мерники технические вертикальные и горизонтальные 1-го класса, SV, SH АО Машиностроительный завод "ASTRA" (ЛИТВА г.Алитус) |
ОТ |
1 год |
|
46607-11 |
Мерники металлические технические вертикальные 1-го класса, SV-500 АО Машиностроительный завод "ASTRA" (ЛИТВА г.Алитус) |
ОТ |
2 года |
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Мерники технические вертикальные и горизонтальные 1-го класса (SV, SH)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312116) | 16 | 3 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ИП ГУСЕНКОВА ЕЛЕНА БОРИСОВНА (RA.RU.320018) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Мерники технические вертикальные и горизонтальные 1-го класса (SV, SH)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калининградский ЦСМ Калининградская область |
222 | 2097 |
|
ФБУ Калининградский ЦСМ Калининградская область |
2402 | 2097 |
|
ФБУ УРАЛТЕСТ Свердловская область |
3667 | 2097 |
Знак утверждения типа
Знак утверждения типананосят на этикетки, установленные на корпусе мерников и на титульные листы паспортов типо графическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений объема жидкостей мерниками приведена в паспортах мерников.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерникам техническим вертикальным и горизонтальным 1-го класса SV, SH
1.. ГОСТ 8.470-82 «Государственная поверочная схема для средств измерений объема жидкости
-
2. ГОСТ 13844-68 «Мерники металлические технические. Методы и средства поверки»
-
3. Стандарт предприятия Мерники технические (металлические). Технические условия 1ST 4967 946-015-1997, Литовская Республика
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений.
Осуществление торговли и товарообменных операций.
Поверка
Поверкаосуществляется по ГОСТ 13844-68 «Мерники металлические технические. Методы и средства поверки».
Перечень основных средств поверки (эталонов):
мерники эталонные 1 -го разряда;
колбы стеклянные эталонные 1-го разряда;
пипетки 1-го класса по ГОСТ 29227-91;
термометры лабораторные с ценой деления 0,5 °C по ГОСТ 215-73;
уровень контрольный по ГОСТ 3059-75
Изготовитель
АО Машиностроительный завод «ASTRA», Литовская Республика Адрес: код 149679465, Ulonu str. 33, LT-62161, Alytus.
Тел.: +37031575251. Факс: +37031552265. E-mail: viktoras@astramachinery.lt
Испытательный центр
Федеральное государственное унитарное предприятие Всероссийский научно-исследовательский институту расходометрии. Регистрационный номер 30006-09. Адрес: 420088. г.Казань, ул. 2-я Азинская, 7А. Тел. (843) 272-70-62. Факс (843) 272-00-32. E-mail: vniirpr@bk.ru
Корпуса мерников вертикальных - это вертикальные цилиндры с конусообразными днищами, в низших точках которых находятся выпускные патрубки с закрываемыми задвижками. В корпусе мерников вертикальных вмонтированы смотровые стекла со шкальными пластинами. Внутри нижних смотровых стекол вмонтированы держатели для термометров.
Мерники горизонтальные состоят из корпусов цилиндрической формы с конусообразными днищами. Оси корпусов мерников горизонтальных находятся под углами от горизонтальных плоскостей около 4-х градусов, что обеспечивает полные сливы жидкостей. В нижних точках корпусов мерников горизонтальных находятся выпускные патрубки с закрываемыми задвижками. В передней части мерников горизонтальных смонтированы окна, внутри которых вмонтированы держатели для термометров. Для контроля уровней жидкостей передние части мерников горизонтальных оборудованы стеклянными трубками с градуированными шкалами.
Мерники устанавливаются строго вертикально с помощью грузил. Регулировки вертикальных мерников производятся с помощью винтов, установленных на опорах.
Мерники вертикальные в зависимости от номинальных вместимостей, в декалитрах, выпускаются следующими исполнениями: SV - 75, SV - 250, SV - 500, SV - 1000.
Исполнение мерников горизонтальных - SH - 250.

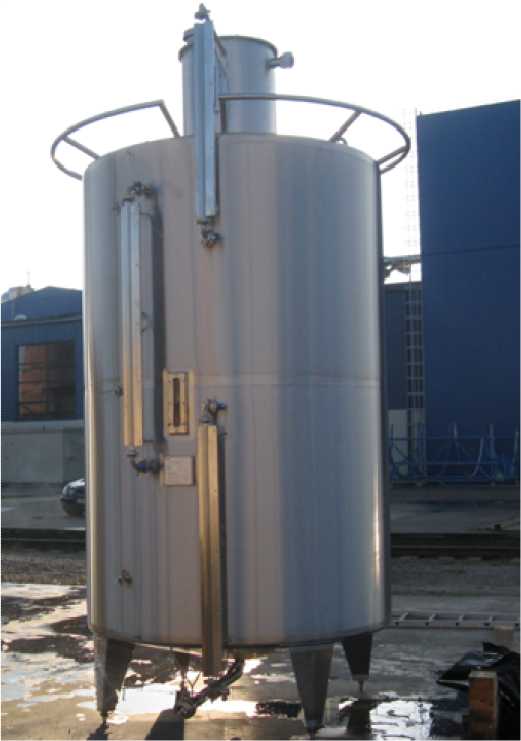

Фотографии мерников.
SV-75
SV-250
SV-1000

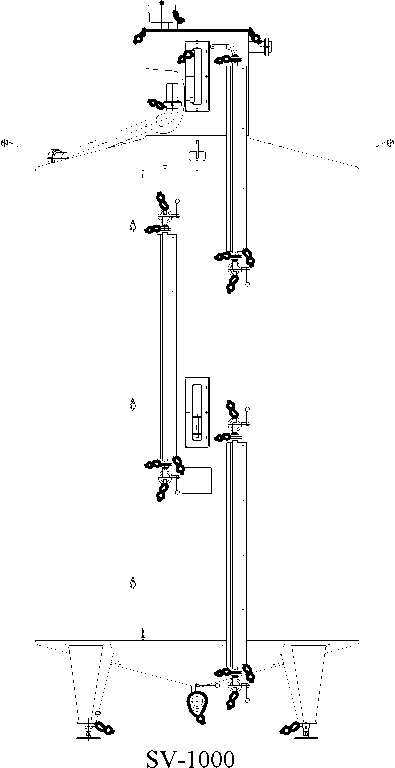

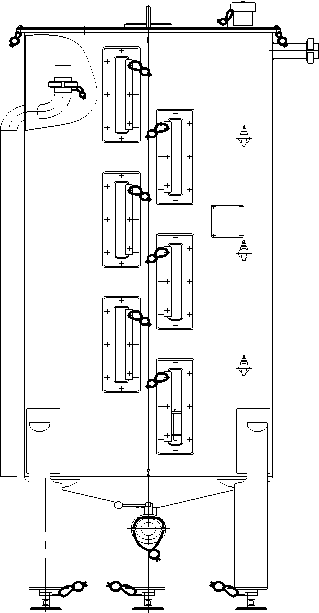

Схема пломбировки мерников
SV-250
Мерник вертикальный SV или горизонтальный SH
1 шт.
4 шт. (3 шт. для SV-75)
1 шт. (для SV-1000)
1 шт.
1 экз.
Опорная пластина
Лестница
Паспорт
ГОСТ 13844-68 (копия)
Номинальные значения вместимости, дм3 (л)
Диапазон показаний
Цена деления шкалы, дм3 (л)
Класс точности
750, 2500, 5000, 10000 от 20% до 100% номинального значения вместимости 5, 10, 20, 40 1
Пределы допускаемой приведенной погрешности,
% номинальной вместимости Габаритные размеры, мм: мерников вертикальных: диаметр: высота:
± 0,2
786±4, 1267±4, 1706±4, 2008±4 2250±20, 2890±20, 3760±20, 4650±20
мерников горизонтальных: длина:
ширина:
высота:
2350±30
1310±20
2300±20
масса, кг:
Условия эксплуатации:
Температура окружающего воздуха, °С:
Температура жидкости, объем которой измеряется, °С Средний срок службы, лет
240±20, 320±20 или 400±20 530±20, 900±20
20±10
20±10 20
Требования безопасности
инструкции безопасности труда
в соответствующем производстве
