Номер по Госреестру СИ: 46438-11
46438-11 Тестеры оптические с ваттметрами и источниками
(SmartPocket OMK-35(35P)/36(36P)/38(38P) (тестеры) OLP-35/38 (ваттметры) OLS-35/36 (источники))
Назначение средства измерений:
Тестеры оптические серии SmartPocket OMK-35(35P)/36(36P)/38(38P) c ваттметрами OLP-35/38 и источниками OLS-35/36 (далее по тексту - тестеры) предназначены для измерений оптической мощности и затухания в оптических кабелях и оптических компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи.

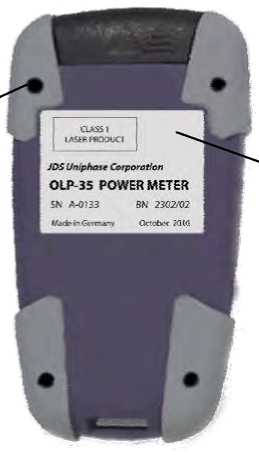

Внешний вид.
Тестеры оптические с ваттметрами и источниками
Рисунок № 1
Внешний вид.
Тестеры оптические с ваттметрами и источниками
Рисунок № 2
Внешний вид.
Тестеры оптические с ваттметрами и источниками
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.03.2016
Номер записи - 135072
ID в реестре СИ - 357472
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
OLP-5, OLP-38 и OLS-35, OLP-38 (ваттметр), OLP-38, OLP-35/OLS-35, OLP-35/38 (ваттметры), OLP-35, OLS-35, OLP-35, OLP-38, OLP-35 и OLS-36, OLP-35 и OLS-35, OLP-35 (ваттметр), OLS-35 (источник), OLP-35 (ваттметр) мод. 2303/02, OLP-35 (ваттметр), OLP-35 OLS-35, OLP-35, OLP- 38, JDSU OLS-35, CA-0925, CA-0623,
Производитель
Изготовитель - Фирма "JDSU Deutschland GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Статистика
Кол-во поверок - 1894
Выдано извещений - 10
Кол-во периодических поверок - 1154
Кол-во средств измерений - 630
Кол-во владельцев - 70
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 4445 дн.
Приказы РСТ, где упоминается данный тип СИ
№894 от 2011.03.04 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ (46424-11 по 46429-11,46431-11 по 46439-11,30484-11)
Наличие аналогов СИ: Тестеры оптические с ваттметрами и источниками (SmartPocket OMK-35(35P)/36(36P)/38(38P) (тестеры) OLP-35/38 (ваттметры) OLS-35/36 (источники))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "JDSU Deutschland GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22716-02 01.08.2012 |
Измерители мощности оптического излучения, OLP-5, OLP-6 Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
22718-02 01.08.2012 |
Источники излучения оптические измерительные, OLS-5, OLS-6 Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
32681-12 04.04.2017 |
Тестеры абонентских линий, HST-3000, HST-3000C Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
35161-09 01.06.2014 |
Тестеры с транспортным модулем-анализатором параметров на цифровых интерфейсах транспортных сетей PDH, SDH, OTN, Ethernet, MTS-8000 Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
35700-07 01.09.2012 |
Тестеры, SmartClass ADSL Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
38212-08 01.08.2013 |
Анализаторы цифрового телевизионного транспортного потока, DTS-200/DTS-330 Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
38231-08 01.08.2013 |
Системы оптические измерительные с модулем измерения затухания в оптическом волокне, MTS-8000/6000 (системы) OFI (модули) Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38231-09 01.12.2014 |
Системы оптические измерительные, MTS-8000/MTS-6000 Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38834-08 01.10.2013 |
Анализаторы параметров цифровых каналов и трактов, Smart Class E1 Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40969-09 01.08.2014 |
Тестеры с многофункциональным модулем, MTS-6000A Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44180-10 01.04.2015 |
Системы оптические измерительные, MTS-4000 Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46438-11 04.03.2016 |
Тестеры оптические с ваттметрами и источниками, SmartPocket OMK-35(35P)/36(36P)/38(38P) (тестеры) OLP-35/38 (ваттметры) OLS-35/36 (источники) Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46670-11 15.04.2016 |
Тестеры с модулем, MTS-8000 (тестеры); 40G (модуль) Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46683-11 21.04.2016 |
Системы оптические измерительные с модулями, MTS-8000 (системы) OSA-500/500R (модули) Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46943-11 09.06.2016 |
Анализаторы антенно-фидерных устройств, JD723A, JD724B, JD725A Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46944-11 09.06.2016 |
Анализаторы базовых станций, JD7105A, JD7106A Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48141-11 31.10.2016 |
Тестеры с транспортным модулем, MTS-5800 Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50411-12 09.07.2017 |
Системы оптические измерительные, MTS-2000/4000 Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54982-13 30.09.2018 |
Тестеры оптические сетевые, ONT-600 Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55154-13 04.10.2018 |
Системы оптические измерительные, MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110 Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56193-14 17.01.2019 |
Анализаторы антенно-фидерных устройств, JD723C, JD724C Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57006-14 03.04.2019 |
Анализаторы параметров цифровых каналов и трактов, SmartClass E1/Datacom Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58473-14 15.09.2019 |
Анализаторы базовых станций, JD745А, JD746А, JD748А Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61024-15 |
Анализаторы параметров цифровых трактов и каналов, EDT-135 Фирма "JDSU Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кто поверяет Тестеры оптические с ваттметрами и источниками (SmartPocket OMK-35(35P)/36(36P)/38(38P) (тестеры) OLP-35/38 (ваттметры) OLS-35/36 (источники))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 16 | 2 | 0 | 16 | 1 | 16 | 0 | 16 | |
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 8 | 0 | 6 | 0 | 8 | 0 | 6 | ||
| ООО "Концепт Эксперт" (RA.RU.310529) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Воронежский филиал ПАО "Ростелеком" (1642) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 19 | 2 | 0 | 19 | 0 | 14 | 0 | 14 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 18 | 2 | 0 | 16 | 1 | 16 | 0 | 16 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Концепт Эксперт" (RA.RU.310529) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 13 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| АО "СВЯЗЬТРАНСНЕФТЬ" (1098) | 702 | 73 | 0 | 702 | 0 | 672 | 0 | 672 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 58 | 0 | 36 | 0 | 35 | 0 | 35 | ||
| МАКРОРЕГИОНАЛЬНЫЙ ФИЛИАЛ "ЦЕНТР" ПАО "РОСТЕЛЕКОМ" (1642) | 16 | 1 | 0 | 16 | 0 | 9 | 0 | 9 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 11 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| Волгоградский филиал ПАО "Ростелеком" МРФ Юг (1642) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 104 | 0 | 94 | 2 | 104 | 0 | 94 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ «Костромской ЦСМ» (RA.RU.311489) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "CВЯЗЬТРАНСНЕФТЬ" (RA.RU.311410) | 89 | 0 | 40 | 0 | 87 | 0 | 40 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 41 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 23 | 1 | 22 | 0 | 17 | 0 | 17 | ||
| Ростовский филиал ОАО "Ростелеком" (1642) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Самарский филиал ОАО "Ростелеком" (1642) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 9 | 3 | 6 | 0 | 6 | 3 | 3 | |||
| Пермский филиал ПАО "Ростелеком" МРФ "Урал" (1642) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| Самарский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 8 | 0 | 6 | 1 | 6 | 0 | 6 | |||
| АО «Связьтранснефть» (1098) | 75 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Пермский филиал ОАО "Ростелеком" (1642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 11 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 7 | 2 | 0 | 7 | 0 | 5 | 0 | 5 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 50 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "CВЯЗЬТРАНСНЕФТЬ" (RA.RU.311410) | 212 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 33 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "Связьтранснефть", входящее в состав ОАО "АК "ТРАНСНЕФТЬ" (1755) | 124 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 10 | 1 | 0 | 10 | 0 | 9 | 0 | 9 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 10 | 0 | 10 | 1 | 6 | 0 | 6 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| РОСТОВСКИЙ ФИЛИАЛ ПАО "РОСТЕЛЕКОМ" (1642) | 14 | 6 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 44 | 12 | 0 | 44 | 2 | 44 | 0 | 44 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 6 | 4 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 14 | 6 | 0 | 14 | 1 | 14 | 0 | 14 |
Стоимость поверки Тестеры оптические с ваттметрами и источниками (SmartPocket OMK-35(35P)/36(36P)/38(38P) (тестеры) OLP-35/38 (ваттметры) OLS-35/36 (источники))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7814 | 8978 |
|
ФБУ НИЦ ПМ-Ростест Москва |
9769 | 8978 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4450 | 8978 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11200 | 8978 |
|
ФБУ НИЦ ПМ-Ростест Москва |
13500 | 8978 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодики измерений изложены в «Тестеры оптические серии SmartPocket OMK-35(35P)/36(36P)/38(38P) с ваттметрами OLP-35/38 и источниками OLS-35/36. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к тестерам оптическим серии SmartPocket OMK-35(35P)/36(36P)/38(38P) с ваттметрами OLP-35/38 и источниками OLS-35/36
1. ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконнооптических систем связи и передачи информации».
2. МИ 2505-98 «Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторам связи.
Поверка
Поверка осуществляется по Рекомендациям «ГСИ. Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконнооптических системах передачи. Методика поверки» МИ 2505-98.Средства поверки:
Рабочий эталон средней мощности для ВОСП «РЭСМ-ВС». Метрологические характеристики:
- диапазон измеряемых значений средней мощности оптического излучения от 10-10 до 10-2 Вт;
-
- длины волн источников излучения (калибровки) 850+5, 1310+10, 1490+5, 1550+10, 1625+5 нм;
-
- диапазон длин волн спектральной установки от 600 до 1700 нм;
-
- пределы допускаемого значения основной относительной погрешности измерений относительной спектральной характеристики опорного приёмника ±5%;
-
- пределы допускаемого значения основной абсолютной погрешности градуировки монохроматора по шкале длин волн ±1 нм;
-
- пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки ±2,5%.
Изготовитель
“JDSU Deutschland GmbH”, (“JDSU“), ГерманияАдрес: Muhleweg 5, D-72800 Eningen u.A., Germany.
Тел/факс: + 49 7121-86-12-22.
E-mail: sales.germany@jdsu.com, www.jdsu.com.
Заявитель
Филиал ООО «ДЖЕЙДСЮ Германия ГмбХ», РоссияАдрес: 115093, г. Москва, ул. Павловская, д. 7.
Тел. (495)956-47-60, факс (495)956-47-62
E-mail: sales.cis@jdsu.com, www.jdsu.com.
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г .Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail: vniiofi@vniiofi.ru
Тестер состоит из ваттметра оптического и источника оптического излучения. Принцип действия ваттметра оптического основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах или светодиодах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 270 Гц, 1 кГц, 2 кГц.
Модели ваттметров отличаются между собой диапазоном измерений, источников излучения - набором длин волн. Тестер ОМК-35 включает в себя ваттметр оптический OLP-35 и источник оптического излучения OLS-35, тестер OMK-36 - ваттметр OLP-35 и источник OLS-36, тестер OMK-38 - ваттметр OLP-38 и источник OLS-35. У ваттметров из состава тестеров с индексом “P” в наименовании имеется возможность передачи сохраненных результатов измерений через порт USB в компьютер в электронную таблицу Microsoft Excel для составления протокола измерений.
Ваттметр оптический и источник оптического излучения функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО).
Конструктивно ваттметр и источник излучения выполнены в малогабаритных пластмассовых корпусах с прорезиненными вставками. Для защиты от несанкционированного доступа к элементам схемы корпус ваттметра и источника пломбируется. Пломбируется гнездо левого верхнего винта крепления передней и задней панелей прибора, если смотреть со стороны задней панели.
Общий вид тестера представлен на рис. 1. Место пломбирования корпуса ваттметра и источника тестера и место нанесения знака утверждения типа представлены на рис. 2.
Рисунок 1. Общий вид тестера
1- место нанесения логотипа производителя; 2 - место нанесения наименования прибора
Рисунок 2. Корпус ваттметра/источника тестера - вид сзади
1 - место установки пломбы; 2 - место нанесения знака утверждения типа.
Состав комплекта тестера представлен в табл. 3.
Таблица 3
|
Наименование |
Кол-во |
|
Измеритель оптической мощности OLP-35/38 |
1 |
|
Источник оптического излучения OLS-35/36 |
1 |
|
Волоконно-оптический адаптер источника излучения |
1 |
|
Батарея 1,5В типа АА |
4 |
|
Адаптер переменного тока SNT-505 |
1 |
|
Кабель USB (для тестеров с индексом “P”) |
1 |
|
Флэш-накопитель USB (для тестеров с индексом “P”) |
1 |
|
Сумка для транспортировки и хранения |
1 |
|
Тестеры оптические серии SmartPocket OMK-35(35P)/36(36P)/38(38P) c ваттметрами OLP-35/38 и источниками OLS-35/36. Руководство по эксплуатации |
1 |
тестеров приведены в табл. 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики для моделей тестера | |||
|
OMK-36, OMK-36P |
OMK-35, OMK-35P |
OMK-38, OMK-38P | ||
|
Ваттметры оптические |
OLP-35 |
OLP-35 |
OLP-38 | |
|
Диапазон длин волн исследуемого излучения, нм |
от 780 до 1650 | |||
|
Длины волн калибровки, нм |
850, 1300, 1310, 1490, 1550, 1625 | |||
|
Диапазон измерений уровня оптической мощности (P), дБм* |
от -65 до +10 |
от -50 до +26 | ||
|
Пределы допускаемого значения относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБ |
850 нм |
± (0,4 + |
A) |
■ („. 'A0) |
|
1300 1310 1490 1550 1625 |
± [03+04) |
■ '«. ? | | ||
|
нм |
где A - численное значение оптической мощности в нВт: A=100,1P+6 | |||
|
Пределы допускаемого значения относительной погрешности измерений относительных уровней мощности, дБ |
±0,1 в диапазоне от -50 до +5 дБм |
.0,1 в диапазоне от -32 до +20 дБм | ||
|
Время работы от батарей, ч, не менее |
150 | |||
|
Источники оптического излучения |
OLS-36 |
OLS-35 |
OLS-35 | |
|
Длины волн излучения источника, нм |
Многомодовый порт: 850±20 1310±30 Одномодовый порт: 1310±20 1550±20 |
1310±20 1550±20 | ||
|
Уровень выходной мощности в непрерывном режиме, дБм, не менее |
Многомодовый порт: -20 Одномодовый порт: -7 |
-7 | ||
|
Нестабильность уровня выходной мощности излучения за 15 минут (после 20 минут прогрева), дБ, не более |
±0,02 | |||
|
Время работы от батарей, ч, не менее |
Многомодовый порт: 25 Одномодовый порт: 60 |
60 | ||
* Здесь и далее ( дБм) обозначает ( дБ) относительно 1 мВт
|
Общие характеристики | |
|
Габаритные размеры ваттметра / источника, мм, не более |
30x80x150 |
|
Масса ваттметра / источника, г, не более |
200 |
Электропитание источника или ваттметра из состава тестера осуществляется от двух батареек или Ni-MH аккумуляторов типа АА либо от сети переменного тока напряжением
220+22 В, частотой 50+0,5 Гц через фирменный адаптер. Рабочие условия эксплуатации тестера:
-
• температура окружающей среды, °С............................................от -5 до +45
-
• относительная влажность воздуха при +30оС, %, не более..........................95
-
• атмосферное давление, кПа.................................................от 84 до 106,7
Идентификационные данные программного обеспечения представлены в табл.2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа микроконтроллера ваттметра OLP-35/38 |
miniTargetFs3 |
3.89 |
088D3A49 |
CRC32 |
|
Программа микроконтроллера источника OLS-35/36 |
miniTargetFs7 |
3.81 |
A888EEA9 |
CRC32 |
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части тестера. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
В комплект поставки тестера входит также вспомогательное ПО “OFS-355”, служащее для считывания сохраненных данных из памяти ваттметра и составления протокола измерений. Влияния на метрологические характеристики прибора данное ПО не оказывает.
