Номер по Госреестру СИ: 46380-11
46380-11 Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная
(П1-12/3)
Назначение средства измерений:
Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная П1-12/3 (далее - установка) предназначена для воспроизведения напряженности переменного электрического поля промышленной частоты 50 Гц при поверке и калибровке рабочих СИ.
Внешний вид.
Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная
Рисунок № 1
Внешний вид.
Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная
Рисунок № 2
Внешний вид.
Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная
Рисунок № 3
Внешний вид.
Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная
Рисунок № 4
Внешний вид.
Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная
Рисунок № 5
Внешний вид.
Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная
Рисунок № 6
Внешний вид.
Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная
Рисунок № 7
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 01.03.2016
Номер записи - 134997
ID в реестре СИ - 357397
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ФГУП "НПП "Циклон-Тест"
Страна - РОССИЯ
Населенный пункт - г.Фрязино
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№776 от 2011.03.01 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 46377-11,46378-11 по 46394-11.43797-11 по 46409-11)
Наличие аналогов СИ: Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная (П1-12/3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ФГУП "НПП "Циклон-Тест"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15527-02 01.08.2012 |
Измерители магнитного поля, ИМП-04 ФГУП "НПП "Циклон-Тест" (РОССИЯ г.Фрязино) |
1 год | |
|
17287-98 01.09.2013 |
Измерители электрического поля, ИЭП-04 ФГУП "НПП "Циклон-Тест" (РОССИЯ г.Фрязино) |
ОТ |
1 год |
|
17288-03 01.09.2013 |
Измерители электрического поля, ИЭП-05 ФГУП "НПП "Циклон-Тест" (РОССИЯ г.Фрязино) |
ОТ |
1 год |
|
17289-03 01.09.2013 |
Измерители магнитного поля, ИМП-05 ФГУП "НПП "Циклон-Тест" (РОССИЯ г.Фрязино) |
ОТ |
1 год |
|
17663-04 01.01.2015 |
Измерители напряженности электростатического поля, ИЭСП-01 ФГУП "НПП "Циклон-Тест" (РОССИЯ г.Фрязино) |
ОТ |
1 год |
|
17663-98 01.12.2008 |
Измерители напряженности электростатического поля, ИЭСП-01 ФГУП "НПП "Циклон-Тест" (РОССИЯ г.Фрязино) |
ОТ МП |
1 год |
|
35709-07 01.09.2012 |
Измерители параметров электрических и магнитных полей, П3-70 ФГУП "НПП "Циклон-Тест" (РОССИЯ г.Фрязино) |
1 год | |
|
41204-09 |
Установка напряженности магнитного поля промышленной частоты, П1-14/3 ФГУП "НПП "Циклон-Тест" (РОССИЯ г.Фрязино) |
ОТ |
1 год |
|
43290-09 01.01.2015 |
Измерители параметров электрических и магнитных полей, П3-70/1 ФГУП "НПП "Циклон-Тест" (РОССИЯ г.Фрязино) |
ОТ |
1 год |
|
46380-11 01.03.2016 |
Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная, П1-12/3 ФГУП "НПП "Циклон-Тест" (РОССИЯ г.Фрязино) |
ОТ |
1 год |
|
47601-11 06.09.2016 |
Измерители магнитной индукции постоянного магнитного поля, ИПМП-01 ФГУП "НПП "Циклон-Тест" (РОССИЯ г.Фрязино) |
ОТ |
1 год |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная (П1-12/3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная (П1-12/3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в паспорте ПАЭМ.441466.002 ПС.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установке для воспроизведения напряженности электрического поля промышленной частоты поверочной П1-12/3
-
1. ГОСТ Р 51070-97 «Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний».
-
2. ГОСТ Р 8.564-96 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0-20 кГц».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная П1-12/3 применяется для поверки и калибровки рабочих средств измерений напряженности электрического поля промышленной частоты.
Поверка
Поверка осуществляется по методике поверки «Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная П1-12/3. Методика поверки» ПАЭМ.441466.002 МП.Средства поверки: Рабочий эталон единицы напряженности электрического поля РЭНЭП-50 (погрешность ± 3 %, диапазон воспроизведения напряженности электрического поля 0,01 - 100 кВ/м).
Изготовитель
Федеральное государственное унитарное предприятие «Научно-производственное предприятие «Циклон-Тест» (ФГУП «НПП «Циклон-Тест»)Адрес: 141190, г. Фрязино, Московская область, Заводской проезд, 4.
Тел/факс: (495) 995-72-07.
E-mail: pr@ciklon.ru http://www.ciklon.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский р-н, г.п. Менделееве, ФГУП
«ВНИИФТРИ»
Тел: (495) 744-81-12, факс: (499) 720-93-34.
E-mail: director@vniiftri.ru
Принцип действия установки основан на создании электрического поля высокой однородности в пространстве между параллельными пластинами плоского конденсатора (КП). На расположенные соосно пластины КП подается высокое напряжение промышленной частоты. Вектор напряженности воспроизводимого электрического поля параллелен оси КП.
Установка состоит из КП и блока преобразователя высокого напряжения УПУ-22. Также установка комплектуется компаратором электрического поля КЭП-50.
Полеобразующим элементом установки является КП, состоящий из двух плоскопараллельных круглых металлических пластин, жестко скрепленных между собой диэлектрическими стержнями. Для исключения влияния на поле установки внешних электрических полей с внешней стороны пластин конденсатора расположены заземленные экранирующие пластины. Между пластинами КП расположен фиксатор первичных преобразователей поверяемых средств измерений.
Подаваемое от блока УПУ-22 на пластины КП высоковольтное напряжение измеряют встроенным киловольтметром блока. Значение напряженности электрического поля, воспроизводимого установкой, определяют по измеренному значению напряжения и
известному расстоянию между пластинами КП.

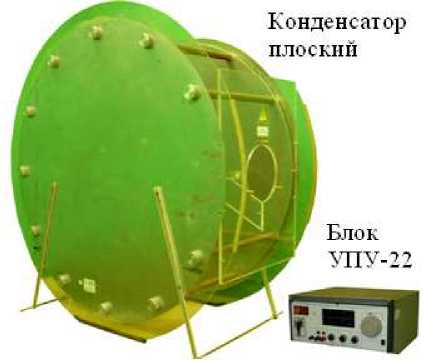

Общий вид средства измерений.

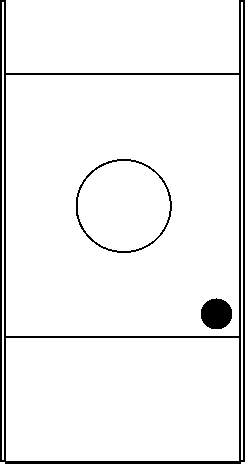

Конденсатор плоский. Передняя панель. Вид спереди. - место для нанесения оттиска клейма
несанкционированного доступа

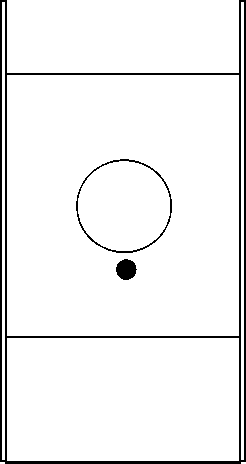

Конденсатор плоский. Передняя панель. Вид спереди. • - место пломбировки от несанкционированного доступа

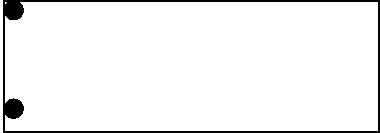

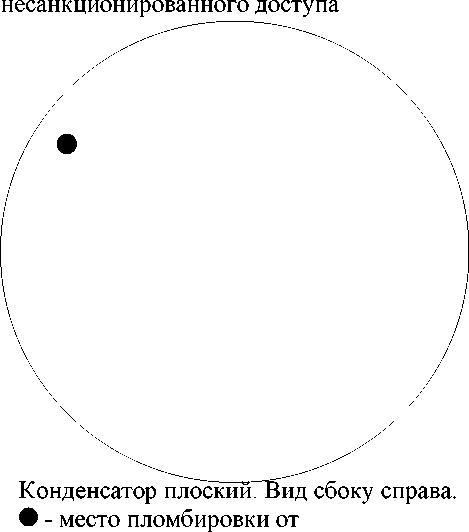

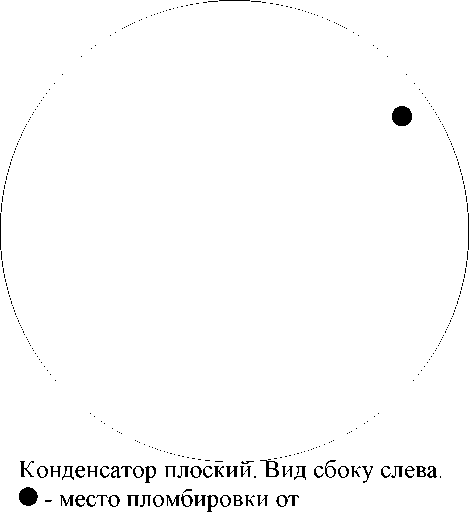

Левая боковая панель блока УПУ-22. Вид сбоку слева. Ф - места пломбировки от несанкционированного доступа

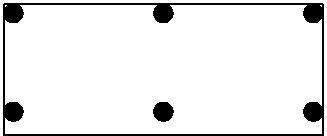

Задняя панель блока УПУ-22. Вид сзади. Ф - места пломбировки от несанкционированного доступа
|
№ п.п. |
Наименование |
Обозначение |
Кол. |
|
1 |
Конденсатор плоский |
ПАЭМ.673420.001 |
1 |
|
2 |
Преобразователь высокого напряжения УПУ-22 |
ТУ BY 100039847.068-2006 |
1 |
|
3 |
Компаратор электрического поля КЭП-50 |
ПАЭМ.411153.003 |
1 |
|
4 |
Фиксатор |
ПАЭМ.301318.003 |
1 |
|
5 |
Паспорт |
ПАЭМ.441466.002 ПС |
1 |
|
6 |
Методика поверки |
ПАЭМ.441466.002 МП |
1 |
Знак утверждения типа средства измерений наносится на основание конденсатора плоского методом тампопечати и на титульный лист паспорта ПАЭМ.441466.002 ПС (способ нанесения - офсетный).
|
Диапазон воспроизводимых значений напряжённости электрического поля, кВ/м |
0,2 - 10 |
|
Частота питающей сети, Гц |
50 ± 0,5 |
|
Пределы допускаемой относительной погрешности воспроизведения |
± 5 |
|
напряженности электрического поля, % | |
|
Время непрерывной работы, ч |
8 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
10 - 35 |
|
- относительная влажность окружающего воздуха при 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
84 - 106,7 |
|
Напряжение питающей сети, В |
220 ± 4,4 |
|
Потребляемая мощность, В^А, не более |
500 |
|
Срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Габаритные размеры пластин конденсатора плоского, мм, не более - диаметр |
1000 |
|
- ширина |
500 |
|
Габаритные размеры конденсатора плоского, мм, не более |
600x1400x140 |
|
Габаритные размеры блока УПУ-22, мм, не более |
460x220x480 |
|
Масса установки, кг, не более |
80 |
Комплектность средства измерений
|
№ п.п. |
Наименование |
Обозначение |
Кол. |
|
1 |
Конденсатор плоский |
ПАЭМ.673420.001 |
1 |
|
2 |
Преобразователь высокого напряжения УПУ-22 |
ТУ BY 100039847.068-2006 |
1 |
|
3 |
Компаратор электрического поля КЭП-50 |
ПАЭМ.411153.003 |
1 |
|
4 |
Фиксатор |
ПАЭМ.301318.003 |
1 |
|
5 |
Паспорт |
ПАЭМ.441466.002 ПС |
1 |
|
6 |
Методика поверки |
ПАЭМ.441466.002 МП |
1 |
