Номер по Госреестру СИ: 46374-11
46374-11 Установки измерительные
(Спутник МАССА)
Назначение средства измерений:
Установки измерительные «Спутник МАССА» (далее - установка) предназначены для непрерывных или дискретных измерений массы сепарированной сырой нефти (далее-сырая нефть), массы сепарированной нефти обезвоженной (далее - нефть) и объёма свободного нефтяного газа (далее - газ), а также для измерений среднего массового расхода сырой нефти, нефти и среднего объёмного расхода газа, добываемых из нефтяных скважин.
Внешний вид.
Установки измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.02.2016
Номер записи - 134989
ID в реестре СИ - 357389
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Спутник МАССА 40-6-400, АИР-20/М2-ДИ Ех,
Производитель
Изготовитель - ОАО "Завод "Нефтегазмаш"
Страна - РОССИЯ
Населенный пункт - г.Саратов
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Статистика
Кол-во поверок - 3
Выдано извещений - 1
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1703 дн.
Приказы РСТ, где упоминается данный тип СИ
№618 от 2011.02.14 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 46365-11 по 46373-11,17488-11,30841-11,18216-11,46374-11)
Наличие аналогов СИ: Установки измерительные (Спутник МАССА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Завод "Нефтегазмаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
46374-11 14.02.2016 |
Установки измерительные, Спутник МАССА ОАО "Завод "Нефтегазмаш" (РОССИЯ г.Саратов) |
ОТ |
4 года |
|
53556-13 17.05.2018 |
Установки измерительные, Масса ОАО "Завод "Нефтегазмаш" (РОССИЯ г.Саратов) |
ОТ |
4 года |
|
65008-16 09.09.2021 |
Установки измерительные, МАССА ОАО "Завод "Нефтегазмаш" (РОССИЯ г.Саратов) |
ОТ МП |
4 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Установки измерительные (Спутник МАССА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 1 | 0 | 1 | 1 | 0 | 0 | 0 |
Стоимость поверки Установки измерительные (Спутник МАССА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
8790 | 8790 |
Программное обеспечение
Обработка сигналов контроллером измерительной системы R-AT-MM, выполняется с помощью программного обеспечения (ПО) «Система измерений количества жидкости и газа R-AT-MM».
Таблица
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Система измерений количества жидкости и газа R-AT-MM |
DebitCalc |
V0.1 |
3a0442256a3ab e0f64a7c4e927 160bd3 |
md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С в соответствии с МИ 3286-2010. В установке предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя). Схемы пломбировки СИ в составе установки соответствуют МИ 3002-2006.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на металлическую маркировочную табличку, крепящуюся снаружи БТ, методом фотохимического травления или аппликацией, а также типографским или иным способом на титульных листах эксплуатационных документов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений описана в руководстве по эксплуатации «Установки измерительные «Спутник МАССА» КМРН 611.136.000РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам измерительным «Спутник МАССА»
-
1 ГОСТ Р 8.615-2005. ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования.
-
2 ГОСТ 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение государственных учетных операций.
Поверка
Поверкаосуществляется по Инструкции «Установки измерительные «Спутник МАССА». Методика поверки. МЦКЛ.0007.МП», утверждённой руководителем ГЦИ СИ ООО КИП «МЦЭ» 20.01.2011 г.
Основные средства поверки:
-
- счётчик-расходомер массовый кориолисовый RCCS33, номер в Госреестре СИ РФ 27054-09, диапазон расходов от 0,15 до 1,5 т/ч, пределы допускаемой основной относительной погрешности ± 0,1%;
-
- счётчик-расходомер массовый кориолисовый RCCS36, номер в Госреестре СИ РФ 27054-09, диапазон расходов от 1,7 до 17 т/ч, пределы допускаемой основной относительной погрешности ± 0,1%;
-
- счётчик-расходомер массовый кориолисовый RCCS39, номер в Госреестре СИ РФ 27054-09, диапазон расходов от 10 до 170 т/ч, пределы допускаемой основной относительной погрешности ± 0,1%;
-
- установка поверочная влагомерная R-AT-MM/VL для поверки преобразователей влагосодержания нефти, номер в Госреестре СИ РФ 42952-09, диапазон воспроизведения
ЛИСТ J№ Ч всего листов 4
объёмной доли воды 0...100%, пределы абсолютной погрешности воспроизведения объёмной доли воды в поверочной жидкости не более ± 0,1%;
Изготовитель
ОАО «Завод «Нефтегазмаш», г. Саратов.
Адрес: Россия, 410044, г. Саратов, проспект 50 лет Октября
Тел. (8452) 63-32-78, факс (8452) 63-34-37, E-mail: ngm@renet.ru
Испытательный центр
Государственный центр испытаний средств измерений ООО КИП «МЦЭ»
125424 г. Москва, Волоколамское шоссе, 88, стр. 8
тел: (495) 491 78 12, (495) 491 86 55
E-mail:sittek@mail.ru, kip-mce@nm.ru
Принцип действия установки основан на измерении счетчиками-расходомерами массовыми параметров потока продукции нефтяной скважины.
Установка обеспечивает для каждой подключенной на измерение скважины:
-
- прямые измерения массового расхода и массы сырой нефти;
-
- прямые и/или косвенные измерения объемного расхода и объема газа, выделившегося в результате сепарации, с приведением к стандартным условиям;
-
- прямые или косвенные измерения объемной доли воды в сырой нефти;
-
- косвенные измерения массового расхода и массы нефти.
При подаче на вход продукции нефтяной скважины (газожидкостной смеси) установка обеспечивает либо попеременное наполнение и опорожнение сепаратора (далее -ЕС) жидкостью, либо постоянное истечение жидкости с поддержанием в ЕС постоянного уровня. При этом расходомеры-счетчики жидкости и газа регистрируют текущие значения измеряемых расходов, массы и объема, влагомер регистрирует текущее содержание воды в жидкости, а контроллер обрабатывает информацию от средств измерений (СИ), индицирует её на дисплее и выдает информацию на интерфейсные выходы согласно протоколу обмена.
В состав установок входят блок технологический (БТ) и блок автоматики (БА).
Блок технологический включает в себя:
-
- систему измерений количества жидкости и газа R-AT-MM (Госреестр № 39821-08);
-
- СИ давления, температуры, уровня и гидростатического давления (при необходимости).
-
- технологическое оборудование: ЕС, систему регулирования уровня жидкости в ЕС, устройство распределительное и трубопроводную обвязку.

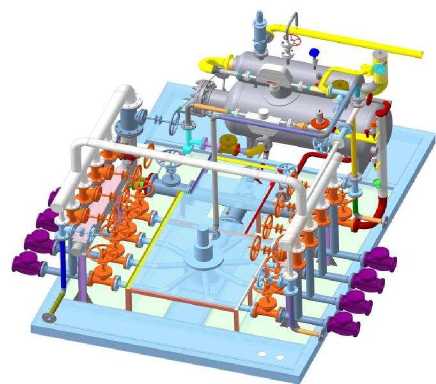

3D изображение оборудования блока технологического
В блоке автоматики размещают контроллер измерительный системы R-AT-MM, вторичные измерительные преобразователи СИ (при наличии), клеммные колодки и силовой шкаф для питания контроллера, СИ, систем отопления, освещения, вентиляции и сигнализации.
Обозначение установки при заказе:
|
ИУ «Спутник МАССА» |
-40 |
-8 |
-400 |
-К |
|
1 |
2 |
3 |
4 |
5 |
-
1 - наименование;
-
2 - максимальное рабочее давление, кгс/см2;
-
3 - количество входов для подключения к скважинам;
-
4 - максимальный массовый расход жидкости по каждой измеряемой скважине, т/сут;
-
5 - исполнение распределительного устройства (ПСМ или К).
-
1 Блок технологический ....................................................................................... 1 шт.
-
2 Блок автоматики.................................................................................................1 шт.
-
3 ЗИП ...................................................................................................................... 1 компл.
-
4 Эксплуатационная документация.....................................................................1 компл.
-
5 Методика поверки..............................................................................................1 экз.
Диапазон измерений расхода:
-
- массовый расход сырой нефти, т/сутки
-
- объемный расход свободного нефтяного газа
(в нормальных условиях), м3/сутки
Пределы допускаемой относительной погрешности измерений, %:
-
- массы и массового расхода сырой нефти
-
- массы и массового расхода сырой нефти без учёта воды при содержании воды в сырой нефти (в объёмных долях):
-
- до 70 %
-
- от 70 % до 95 %
-
- от 95 % до 98 %
-
- объёма и объёмного расхода свободного нефтяного газа Количество входов для подключения к скважинам
от 4 до 1500
от 5 до 225000
± 2,5
± 6
± 15
± 30
± 5
от 1 до 14
Рабочая среда - продукция нефтяных скважин с параметрами:
-
- избыточное рабочее давление, МПа
о
-
- температура, С
-
- кинематическая вязкость сырой нефти, м2/с
-
- плотность сырой нефти, кг/м3
-
- обводнённость сырой нефти, %, не более Потребляемая мощность, кВ^А, не более Напряжение электропитания от сети, В
от 0,2 до 16
от + 5 до + 90 от Ы0-6 до 15040-6 от 680 до 1100
98
10
380 +-3587 ; 220
+22
-33
Частота напряжения электропитания, Гц
50 ± 1
6610 х 3200 х 2750 3125 х 3150 х2330
16000 1800
30000
10
Габаритные размеры БТ, мм
Габаритные размеры БА, мм
Масса БТ, кг
Масса БА, кг
Средняя наработка на отказ, часов, не менее Срок службы, лет, не менее
По взрывопожарной и пожарной опасности БТ относится к помещениям с производствами категории А, помещение БА - категории Д по ВНТП 01/87/04 и НПБ 105-95.
Класс взрывоопасной зоны в помещении БТ - В-1а по классификации «Правил устройства электроустановок» (ПУЭ-2002).
Категория и группа взрывоопасной смеси ПА-Т3 по ГОСТ Р 51330.0-99.
Климатическое исполнение установки - УХЛ по ГОСТ 15150-69.
