Номер по Госреестру СИ: 46013-10
46013-10 Преобразователи термоэлектрические с термопарами
(PT, CTI, CTADF (преобразователи); K, J, T, E, N, S, R, B (термопары))
Назначение средства измерений:
Преобразователи термоэлектрические PT, CTI, CTADF с термопарами K, J, T, E, N, S, R, B (далее термопреобразователи, ТП) предназначены для измерения температуры в диапазоне от минус 40 до 1600 °С (в зависимости от типа термопары и конструкции), во взрывоопасных и взрывобезопасных зонах.
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографским способом и на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Термопреобразователи используются в качестве первичного преобразователя в комплекте с вторичным прибором, методика прямых измерений изложена в эксплуатационной документации на вторичный прибор.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим PT, CTI, CTADF с термопарами K, J, T, E, N, S, R, B
-
1 ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
-
2 ГОСТ Р 8.585 - 2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
-
3 ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки»;
-
4 Техническая документация фирмы «Correge SAS», Франция.
Лист № 4 Всего листов 4
Поверка
Поверка осуществляется по МП 2411-0058-2010 «Преобразователи термоэлектрические PT, CTI, CTADF с термопарами K, J, T, E, N, S, R, B, фирмы «Correge SAS», Франция. Методика поверки», утвержденной в ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в сентябре 2010 г. При поверке используют преобразователь термоэлектрический платинородий-платиновый эталонный ППО 1 -го разряда с индивидуальной градуировкой в диапазоне температур от 300 до 1200°С, преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО 1-го разряда с индивидуальной градуировкой в диапазоне температур от 600 до 1800°С, преобразователь термоэлектрический медь-копелевый эталонный МКО 2-го разряда с индивидуальной градуировкой в диапазоне температур от минус 196 °С до 0 °С, криостат жидкостный мод.814 диапазон рабочих температур от минус 80 °С до 0 °С, нестабильность поддержания температуры ± 0,02 °С, многоканальный прецизионный измеритель температуры серии МИТ-8 диапазон измерения напряжения от минус 300 мВ до 300 мВ, пределы допускаемой абсолютной погрешности ±(0,0010+10-4U) мВ, малоинерционная трубчатая печь с терморегулятором МТП-2МР рабочий диапазон температур от 300 °С до 1200 °С, температурный градиент в средней части не более 0,8 °С/см, сосуды Дьюара.
Изготовитель
фирма «Correge SAS», Франция
Адрес юридический и почтовый: RN 13-CHAIGNES-F27120 PASY-SUR-EURO, FRANCE
Tel. +33(2)-32-26-26-00, Fax +33(2)-32-36-40-72, E-mail: info@correge.fr; http://www.correge.fr
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес юридический и почтовый: 190005, г. Санкт-Петербург, Московский пр., д.19
Тел. (812) 251-76-01, факс (812) 713-01-14, Е-mail: info@vniim.ru
Принцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его горячим спаем и свободными концами. Термоэлектроды, на одном конце, соединены гальваническим способом и образуют горячий спай. Свободные концы подсоединены в голове к контактным клеммам или через переходник к компенсационным проводам (в модификациях без головы).
Модификация РТ имеет гибкую конструкцию без головы с удлинительным или компенсационным кабелем.
Модификации CTI, CTADF имеют жесткую конструкцию с головой.
Термопреобразователи по исполнению могут быть одинарные или сдвоенные, однозонные, одноканальные, погружаемые.
Фото внешнего вида модификаций термопреобразователей приведены на рисунке 1.

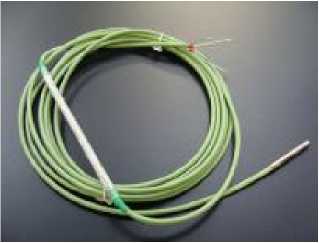

мод. РТ

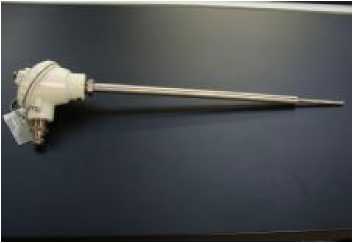

мод. СТ1

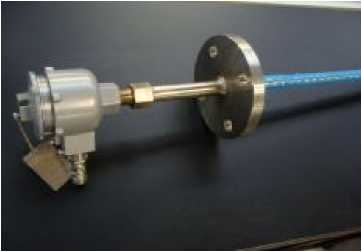

Мод. CTADF
Рис.1
Лист № 2 Всего листов 4
-
1. Термопреобразователь - 1 шт.
-
2. Паспорт - 1 экз. на партию
-
3. Методика поверки МП 2411-0058-2010 - 1 экз. на партию 25 шт.
представлены в таблице 1.
Таблица 1
Наименование характеристики |
Модификации | |||
PT |
CTI |
CTADF | ||
Маркировка взрывозащиты |
2ExicIICT6GcX; 2ExicIIC«T6..T4»GcX; 0ExiaIICT6GaX; ExiaIIICT80°CDaX,IP6 X; 1ExibIICT6GbX; ExibIIICT80°CDbX,IP6 X; 2ExnAIICT6GcX; ExtcIIICT60°CDcX,IP6 X; 2ExnAIIC«T6..T4»GcX |
0ExiaIICT6GaX; ExiaIIICT80°CDaX,IP 6X; 0ExiaIIC«T6..T4»GaX ExiaIIIC«T80°C..T130 °C»Da,IP6X; 2ExicIICT6GcX 2ExicIIC«T6..T4»GcX 2ExnAIICT6GcX; ExtcIIICT60°CDcX,IP 6X; 2ExnAIIC«T6..T4»GcX |
1ExdIICT6GbX; Ext-bIIICT80°CDbX,IP6 X | |
Тип термопары по ГОСТ Р 8.585-2001 |
K, J, T, E, N, S, R, B | |||
Класс по ГОСТ 6616-94 |
1 или 2 | |||
Температурный диапазон, °С |
K, N от минус 40 до 1100 J, E от минус 40 до 900 T от минус 40 до 400 S, R от 0 до 1200 B от 600 до 1600 | |||
Пределы допускаемой абсолютной погрешности для термопар, °С |
по ГОСТ 6616-94 | |||
Время термической реакции t0,63 (в воде), с, не более |
5 |
20 |
30 | |
Длина монтажной части*, мм |
от 100 до 300000 |
от 100 до 50000 |
от 100 до 15000 | |
Диаметр, мм |
от 0,25 до 15 |
от 3 до 15 |
от 3 до 15 | |
Степень защиты от пыли и воды |
от IP20 до IP67 | |||
Масса, кг |
от 0,3 до 20 | |||
Материал защитной арматуры Материал кабеля |
ПВХ, ПТЭФ, силикон, стекловолокно с оплеткой из нержавеющей стали |
Нержавеющая сталь, жаропрочная сталь, никелевые сплавы | ||
Материал головки |
— |
Алюминий, полиамид | ||
Средний срок службы, лет |
10 |
Лист № 3
Всего листов 4
Наименование характеристики |
Модификации | |||
PT |
CTI |
CTADF | ||
Условия эксплуатации: | ||||
температура окружаю- |
от минус 50 до 60 |
от минус 40 до 60 |
от минус 40 до 60 или | |
щего воздуха, °С |
от минус 20 до 80 | |||
относительная влаж- |
95 | |||
ность, % |
95 |
95 |
*- по требованию заказчика
