Сведения о средстве измерений: 45038-10 Термометры сопротивления

Номер по Госреестру СИ: 45038-10
45038-10 Термометры сопротивления
(PS, CSI, CSADF)

Назначение средства измерений:
Термометры сопротивления PS, CSI, CSADF (в дальнейшем термометры) предназначены для измерения температуры в диапазоне от минус 100 до 500 °С во взрывоопасных зонах.

сертификация программного обеспечения

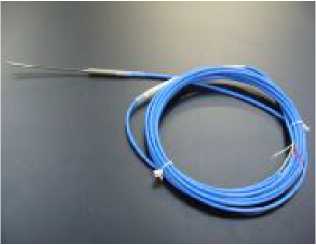

Внешний вид. Термометры сопротивления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термометры сопротивления
Рисунок № 1

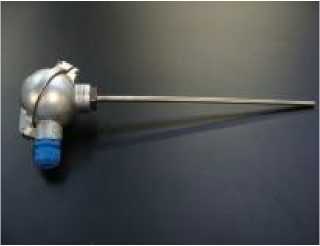

Внешний вид. Термометры сопротивления, http://oei-analitika.ru рисунок № 2
Внешний вид.
Термометры сопротивления
Рисунок № 2

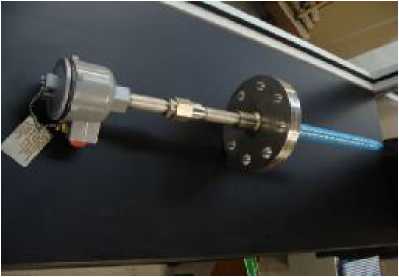

Внешний вид. Термометры сопротивления, http://oei-analitika.ru рисунок № 3
Внешний вид.
Термометры сопротивления
Рисунок № 3

Общие сведения

Дата публикации - 20.10.2020
Срок свидетельства - 02.09.2025
Номер записи -
ID в реестре СИ - 355977
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

PS (НСХ: PT100 кл. А), PS, EX20037, CSI/1PXX18A, CSI модель 1Р1102А, CSI модель 1P1117A, CSI модель 1P1102B, CSI модель 1P1102A, CSI мод. 3P5Z25742, CSI мод. 3P5Z25657, CSI 2PXX04A, CSI 1PXX02A, CSI 1P0102B, CSI, CSADF, CompactLogix 1769 L23E, 2PT100, 2P1102A, -,

Производитель

Изготовитель - Фирма "Correge SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2412
Выдано извещений - 26
Кол-во периодических поверок - 1287
Кол-во средств измерений - 1321
Кол-во владельцев - 24
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 3934 дн.

Наличие аналогов СИ: Термометры сопротивления (PS, CSI, CSADF)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
45038-10 Термометры сопротивления (PS, CSI, CSADF)
Фирма "Correge SAS" (ФРАНЦИЯ )
69393-17 Преобразователи газоаналитические универсальные (ПГУ-А)
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург)
45038-10 Термометры сопротивления (PS, CSI, CSADF)
Фирма "Correge SAS" (ФРАНЦИЯ )
69409-17 Термопреобразователи сопротивления погружные (TOP, PTOР)
Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ») (РОССИЯ Московская область, г. Химки)

Все средства измерений Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
45038-10
02.09.2025
Термометры сопротивления, PS, CSI, CSADF
Фирма "Correge SAS" (ФРАНЦИЯ )
ОТ
2 года
46013-10
02.09.2025
Преобразователи термоэлектрические с термопарами, PT, CTI, CTADF (преобразователи); K, J, T, E, N, S, R, B (термопары)
Фирма "Correge SAS" (ФРАНЦИЯ )
ОТ
1 год

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Термопреобразователи сопротивления погружные (TOP, PTOР)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КЕМЕРОВСКИЙ ЦСМ"
(30063-12)
РСТ
  • модель 1P1117A
  • модель 1P1102A
  • модель 1PA
  • модель 2PB
  • CSI модель 1P1102A
  • CSI модель 1P1117A
  • модель 2PA
  • CSI модель 1P1102B
  • PS модель 1PA
  • тип CSI модель 1P1117A
  • 60 0 60 1 60 0 60
    ООО ИК "СИБИНТЕК"
    (RA.RU.311951)
  • PS 2PB
  • PS, model 2PB
  • PS
  • CSADF
  • 2PT100
  • 262 37 0 256 0 262 0 256
    ООО "МЕТРОСЕРВИС"
    (RA.RU.312120)
  • CSI/1PXX18A
  • 1 0 0 0 1 0 0
    ООО " НУ КОРПОРАЦИИ АК ЭСКМ "
    (RA.RU.311850)
  • SCADF 1P111B1
  • 84 0 0 0 0 0 0
    АО "ТАНЕКО"
    (RA.RU.311611)
  • CSI 1PXX02A
  • 22 0 0 0 0 0 0
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • -
  • 1 0 0 0 0 0 0
    АО "НПО "ЦМА"
    (RA.RU.310497)
  • 18 0 0 0 0 0 0
    АО "НПО "ЦМА"
    (RA.RU.310497)
  • CSI
  • 6 0 6 0 6 0 6
    ФБУ "ХАБАРОВСКИЙ ЦСМ"
    (RA.RU.311510)
    РСТ
  • PS (НСХ: PT100 кл. А)
  • 2P1102A
  • 6 0 6 2 6 0 6
    ФБУ "СМОЛЕНСКИЙ ЦСМ"
    (RA.RU.311305)
    РСТ
  • PS, CSI, CSADF
  • 27 0 27 0 27 0 27
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • CSI
  • PS, CSI, CSADF, мод. CSI
  • 34 0 31 0 31 0 31
    АО "ТАНЕКО"
    (RA.RU.311611)
  • CSI 1PXX02A
  • CSI
  • 53 9 0 52 1 53 0 52
    ООО "ГАЗПРОМ ВНИИГАЗ"
    (РОСС RU.0001.310301)
  • CSI модель 1Р1102А
  • CSADF
  • 9 0 9 0 9 0 9
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • 4 0 0 0 0 0 0
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • PS
  • 10 0 10 10 10 0 10
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • Нет модификации
  • PS
  • Модель PS
  • мод. PS
  • 334 328 0 0 328 328 0
    ООО"КИНЕФ"
    (RA.RU.311857)
  • CSI
  • PSMSC
  • PS
  • 205 57 2 203 4 205 2 203
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • PS
  • CSADF
  • 49 0 49 0 49 0 49
    ООО "ПРОММАШ ТЕСТ"
    (RA.RU.311368)
  • Нет модификации
  • 102 0 0 0 0 0 0
    АО "НЕФТЕАВТОМАТИКА"
    (RA.RU.310667)
  • PS Pt100
  • 24 0 24 0 24 0 24
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • CSI
  • 1 0 0 0 1 0 0
    ОАО "ПО Киришинефтеоргсинтез"
    (RA.RU.311857)
  • нет данных
  • PS, CSI, CSADF
  • 144 0 0 0 0 0 0
    ООО "СНЭМА-СЕРВИС"
    (RA.RU.312260)
  • PS
  • CSI
  • 138 8 0 106 0 106 0 106
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • PS
  • 26 26 0 0 2 2 0
    ООО "СТАРСТРОЙ"
    (RA.RU.310466)
  • модификация CSI
  • CSI
  • CSI 2PXX04A
  • 150 1 0 117 0 128 0 117
    ООО "АСУ ИНЖИНИРИНГ"
    (RA.RU.311841)
  • CSI
  • 24 0 0 0 24 0 0
    ООО "Сибирская Интернет Компания"
    (RA.RU.311959)
  • CSADF
  • PS
  • 2 0 0 0 0 0 0
    ООО "Кама-Автоматика"
    (RA.RU.311427)
  • PS
  • 6 0 0 0 0 0 0
    ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск
    (01.00291-2013)
  • CSADF
  • 7 0 0 0 0 0 0
    Нижневолжское территориальное производственное управление ООО "Инфраструктура ТК"
    (РОСС RU.0001.310037)
  • PS
  • CSI
  • 34 8 0 34 0 34 0 34
    АО "ННК-ХАБАРОВСКИЙ НПЗ"
    (RA.RU.312633)
  • нет
  • PS
  • CSADF
  • 18 0 18 5 18 0 18
    ООО ИК "СИБИНТЕК"
    (RA.RU.311951)
  • CSADF
  • PS
  • 23 0 0 0 0 0 0
    ООО "ПРОММАШ ТЕСТ"
    (RA.RU.311368)
  • PS
  • 3 0 0 0 0 0 0
    ООО "СТАРСТРОЙ"
    (RA.RU.310466)
  • CSI 2PXX04A
  • модификация CSI
  • ТМ2
  • CompactLogix 1769 L23E
  • CSI
  • 34 0 0 0 0 0 0
    ФБУ «Тюменский ЦСМ»
    (RA.RU.311494)
    РСТ
  • нет данных
  • PS, CSI, CSADF
  • 33 0 0 0 0 0 0
    ООО"КИНЕФ"
    (0133)
  • Термометры сопротивления
  • 57 0 0 0 0 0 0
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • модификации CSI
  • 10 10 0 0 10 10 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • PS
  • CSADF
  • EX20037
  • CSI
  • CSI мод. 3P5Z25742
  • CSI мод. 3P5Z25657
  • 263 56 110 153 0 263 110 153
    ООО "ЭНЕРГОКОНТРОЛЬ"
    (RA.RU.312614)
  • CSI
  • PS
  • 46 12 0 46 3 12 0 12
    ООО "ИНК"
    (RA.RU.312798)
  • CSI
  • 30 30 0 30 0 30 0 30
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • Без модификации
  • 2 2 2 0 0 2 2 0
    АО "ТРЕСТ СЗМА"
    (RA.RU.312330)
  • ТСП PS
  • PS
  • 24 0 24 0 24 0 24
    АО "АВАНГАРД"
    (ОСС СОБ 3.00180.2014)
  • CSI
  • CSI 1P0102B
  • 25 0 25 0 25 0 25
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • CSADF
  • 1 0 1 0 1 0 1

    Стоимость поверки Термопреобразователи сопротивления погружные (TOP, PTOР)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    600 1150
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    1053 1150
    ФБУ Красноярский ЦСМ
    Красноярский край
    1187 1150
    ФБУ Красноярский ЦСМ
    Красноярский край
    989 1150
    ФБУ Магаданский ЦСМ
    Магаданская область
    1115 1150

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на прибор в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    отсутствуют.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к термометрам сопротивления PS, CSI, CSADF

    • 1. ГОСТ 6651-2009 " ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний ".

    • 2. ГОСТ 8.558-2009 " ГСИ. Государственная поверочная схема для средств измерений температуры".

    • 3. Техническая документация фирмы «Correge SAS», Франция.

    Поверка

    Поверка

    осуществляется по ГОСТ 8.461-2009 "ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки". При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; термостат жидкостный мод.7312, воспроизводимая температура 0 °С, нестабильность поддержания температуры ±0,003°С; термостат регулируемый ТР-1 М, диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05°С, многоканальный прецизионный измеритель температуры МИТ 8.


    Изготовитель


    Фирма «Correge SAS», Франция
    Адрес юридический и почтовый: RN 13-CHAIGNES-F27120 PASY-SUR-EURO, FRANCE Tel. +33(2)-32-26-26-00, Fax +33(2)-32-36-40-72; E-mail: info@correge.fr; http://www.correge.fr

    Испытательный центр


    ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
    Адрес юридический и почтовый: 190005, г. Санкт-Петербург, Московский пр., д.19
    Тел. (812) 251-76-01, факс (812) 713-01-14; E-mail: info@vniim.ru

    Принцип действия термометров сопротивления основан, на свойстве платины изменять свое сопротивление с изменением температуры.

    Термометр состоит из чувствительного элемента, помещенного в защитную арматуру, из нержавеющей стали (никелевых сплавов). Основной частью чувствительного элемента является резистор из платиновой проволоки. Выводы чувствительного элемента подсоединены либо к клеммам, размещенным в головке термометра, или же внутренние проводники выведены через уплотнение в наружной части защитной оболочки.

    Термометры сопротивления имеют 3 модификации, отличающихся конструктивным исполнением, фото внешнего вида модификаций приведены на рисунке 1.

    Внешний вид. Термопреобразователи сопротивления погружные (TOP, PTOР), http://oei-analitika.ru

    мод. PS

    Внешний вид. Термопреобразователи сопротивления погружные (TOP, PTOР), http://oei-analitika.ru

    мод. CSI

    Внешний вид. Термопреобразователи сопротивления погружные (TOP, PTOР), http://oei-analitika.ru

    Мод. CSADF

    Рис.1

    Лист № 2 Всего листов 3

    • 1. Термометр сопротивления                  - 1 шт.

    • 2. Паспорт                                  - 1 экз. на партию


      термометров сопротивления приведены в таблице 1. Таблица 1

    Наименование характеристики

    Значение характеристики

    PS

    CSI

    CSADF

    Номинальная статическая характеристика, (НСХ)

    1хР1100; 2хРН00; 1хPt500; 2хPt500; 1хИ1000; 2хРЛ000

    Класс допуска

    A; B; 1/3 класса B; 1/5 класса B; 1/10 класса B

    Номинальное значение сопротивления при 0°С, Ом

    100;500;1000

    Диапазон измеряемых температур, °С

    от минус 100 до 500

    Температурный коэффициент термометра, °С-1

    0,00385

    Предел допускаемой абсолютной погрешности, °С

    класс А ±(0,15+0,002ltl ); класс В ±(0,3+0,005 ltl);

    1/3 класса В±(0,1+0,0017Ш ); 1/5 класса В±(0,06+0,001 ltl); 1/10 класса В±(0,03+0,0005Ш)

    Схема внутренних соединений

    2-х, 3-х и 4-х проводная

    Время термической реакции t о,бз, не более, с

    от 2 до 30

    от 4,4 до 30

    от 4,4 до 30

    Степень защиты от воды и пыли

    от IP20 до IP65

    от IP20 до IP65

    от IP20 до IP65

    Маркировка взрывозащиты

    2ExicIICT6GcX;

    2ExicIIC«T6..T4»GcX;

    0ExiaIICT6GaX; ExiaIIICT80°CDaX,IP6X;

    1ExibIICT6GbX; ExibIIICT80°CDbX,IP6X; 2ExnAIICT6GcX;

    ExtcIIICT60°CDcX,IP6X;

    2ExnAIIC«T6..T4»GcX

    0ExiaIICT6GaX;

    ExiaIIICT80°CDaX,IP 6X;

    0ExiaIIC«T6..T4»GaX ExiaIIIC«T80°C..T130 °C»Da,IP6X;

    2ExicIICT6GcX 2ExicIIC«T6..T4»GcX 2ExnAIICT6GcX;

    ExtcIIICT60°CDcX,IP 6X;

    2ExnAIIC«T6..T4»Gc

    X

    1ExdIICT6GbX;

    ExtbIIICT80°CD bX,IP6X

    Длина монтажной части, мм

    от 15 до 300 000

    от 40 до 50 000

    от 40 до 50 000

    Диаметр монтажной части, мм

    от 2 до 8

    от 3 до 8

    от 3 до 8

    Материал защитного корпуса

    нержавеющая сталь, никелевые сплавы, другие по заказу

    Масса, кг

    от 0,3 до 20

    от 0,3 до 20

    от 0,3 до 20

    Средний срок службы, лет

    10

    Лист № 3 Всего листов 3 Продолжение таблицы 1

    Условия эксплуатации:

    • - диапазон температуры окружающего воздуха, °С

    • - относительная влажность, %

    от минус 50 до 60 до 95

    от минус 40 до 60 до 95


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
