Номер по Госреестру СИ: 45863-10
45863-10 Приборы вторичные цифровые показывающие
(К3хххх)
Назначение средства измерений:
Приборы вторичные цифровые показывающие КЗхххх (далее по тексту - приборы) предназначены для измерений и измерительных преобразований выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного и переменного тока, частоты периодических сигналов, сигналов термопар, термометров сопротивления, количества импульсов в унифицированный сигнал силы или напряжения постоянного тока, а также для отображения значений измеряемых величин на цифровом индикаторе.
Внешний вид.
Приборы вторичные цифровые показывающие
Рисунок № 1
Общие сведения
Дата публикации - 27.08.2020
Срок свидетельства - 28.07.2021
Номер записи -
ID в реестре СИ - 356886
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
OMRON К3хххх, K3HB-R, OMRON K3HB - SSD, K3MA-J-А2, K3MA-J-A2, K3MA-J, K3MA-F-A2, K3MA-F, K3MA, K3HB-XAD, K3HB-VLC (принадлежит 220), K3HB-V, K3HB-SSD, K3HB-RNB 24VAC/VDC, K3HB-RNB, K3HB-R, K3HB-C, K3GN-NDC, K3GN, E5CN,
Производитель
Изготовитель - Фирма "Industrial Automation Company OMRON Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Статистика
Кол-во поверок - 238
Выдано извещений - 1
Кол-во периодических поверок - 177
Кол-во средств измерений - 93
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 720 дн.
Приказы РСТ, где упоминается данный тип СИ
№882 от 2015.07.28 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Приборы вторичные цифровые показывающие (К3хххх)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Industrial Automation Company OMRON Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34293-07 01.04.2012 |
Регуляторы температуры, E5C2, E5CSV, E5xN (-U), E5ZN, E5xK (-T), E5xR (-T), E5EZ, E5ZE, EJ1 Фирма "Industrial Automation Company OMRON Corporation" (ЯПОНИЯ ) |
2 года | |
|
34568-07 01.05.2012 |
Контроллеры программируемые логические, SYSMAC Фирма "Industrial Automation Company OMRON Corporation" (ЯПОНИЯ ) |
2 года | |
|
34568-10 01.08.2015 |
Контроллеры программируемые логические, SYSMAC Фирма "Industrial Automation Company OMRON Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
34568-15 07.08.2025 |
Контроллеры программируемые логические, SYSMAC Фирма "Industrial Automation Company OMRON Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
45863-10 28.07.2021 |
Приборы вторичные цифровые показывающие, К3хххх Фирма "Industrial Automation Company OMRON Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
70870-18 23.04.2024 |
Регуляторы температуры, E5 Фирма "Industrial Automation Company OMRON Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Приборы вторичные цифровые показывающие (К3хххх)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311627) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 7 | 3 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 26 | 0 | 23 | 0 | 23 | 0 | 23 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 46 | 0 | 46 | 0 | 46 | 0 | 46 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 17 | 0 | 16 | 0 | 2 | 0 | 2 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311926) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "УРАЛКАЛИЙ-РЕМОНТ" (РОСС RU.0001.310273) | 30 | 0 | 24 | 0 | 30 | 0 | 24 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ООО "Центр Автоматизации и Измерений" (РОСС RU.0001.310273) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПО "ЭЛЕКТРОМАШИНА" (RA.RU.310558) | 31 | 0 | 31 | 1 | 31 | 0 | 31 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы вторичные цифровые показывающие (К3хххх)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2620 | 3601 |
|
ФБУ Пермский ЦСМ Пермский край |
2029 | 3601 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
2248 | 3601 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7607 | 3601 |
|
ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина Челябинская область |
3500 | 3601 |
Программное обеспечение
Для преобразования измеренных аналоговых сигналов в цифровой код используются алгоритмы, реализованные в системной программе прибора. Машинный код программы записан в ПЗУ прибора и не может быть считан. Исходный код программы не разглашается. Замена программы прибора технически невозможна. Конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типа наносится на корпус приборов методом наклейки и на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
указываются в документе «Приборы вторичные цифровые показывающие К3хххх. Руководство по эксплуатации» разделы 7 и 8.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам вторичным цифровым показывающим КЗххххГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Поверка
Поверкаосуществляется по документу МП 45863-10 «Приборы вторичные цифровые показывающие К3хххх фирмы «Industrial Automation Company OMRON Corporation», Япония. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» 16 августа 2010.
Основное оборудование для поверки:
- калибратор универсальный Н4-7: напряжение и сила постоянного тока:
AU= ± (0,002 % U+0,00025 % Um); Д1= ± (0,004%1+0,0004%1м); напряжение и сила переменного тока
Ди= ± (0,008 % U+0,0008 % Um); Д1= ± (0,05%I+0,005%Im)
-
- мера электрического сопротивления постоянного тока многозначная Р 3026-1 (кл.т. 0,002/1,540"6),
-
- цифровой вольтметр В7-34А (кл.т. 0,0015/0,002);
-
- частотомер электронно-счётный Ч3-63;
-
- генератор импульсов Г5-60 -погрешность установки длительности
Д=(10’61: + 10 нс).
Заявитель
Общество с ограниченной ответственностью «ОМРОН Электроникс» (ООО «ОМРОН Электроникс»).125040, г. Москва, ул. Правды, д. 26
Тел. (495) 648-94-50
Факс (495) 648-94-51
www.industrial.omron.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46, Тел./факс: (495) 437-55-77 / 437-56-66;
Е-mail: office@vniims.ru, http://www.vniims.ru
Приборы вторичные цифровые показывающие представляют собой компактные микропроцессорные приборы. Для отображения значений измеряемых величин и вводимых параметров конфигурирования приборы снабжены жидкокристаллическим 5/7-разрядным (в зависимости от модификации) цифровым дисплеем.
Конфигурирование приборов проводится с использованием клавиш на передней панели приборов.
Приборы интегрируется в локальную сеть через последовательные интерфейсы RS 232С, RS 485, а также сеть полевого уровня DeviceNet.
Ряд модификаций приборов оснащён встроенным источником питания для датчиков.

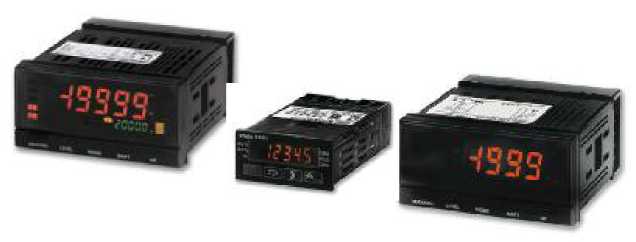

Фотография общего вида приборов представлена на рисунке 1.

Рисунок 1 - Фотография общего вида приборов вторичных цифровых показывающих К3ххх
Таблица 1 - Основные метрологические характеристики приборов
|
Диапазон измерений |
Пределы допускаемой основной погрешности |
|
K3GN | |
|
от 0(4) до 20 мА |
± (0,1 % от диап. изм. +1 ед.мл.р.) |
|
от 0(1) до 5 В, от минус 5 до плюс 5 В, от минус 10 до плюс 10 В |
± (0,1 % от диап. изм. +1 ед.мл.р.) |
|
от 0,05 до 30 Гц от 0 до 5000 Гц |
± (0,1 % от диап. изм. +1 ед.мл.р.) |
|
K3MA-J | |
|
от 0(4) до 20 мА |
± (0,1 % от диап. изм. +1 ед.мл.р.) |
|
от 0(1) до 5 В, от минус 5 до плюс 5 В, от минус 10 до плюс 10 В |
± (0,1 % от диап. изм. +1 ед.мл.р.) |
|
K3MA-L | |
|
К: от минус 200 до плюс 1300 °С от минус 20,0 до плюс 500,0 °С |
± (0,5 % от изм. знач. (или 1 °С, если последнее больше) + 1 ед.мл.р.) пределы допускаемой основной погрешности для ТП(К) в диапазоне от минус 200 °С до плюс 1300 °С, для ТП (Т) и ТП (N) при температуре < минус 100 °С, для ТП (U) и ТП (L) при любой температуре: ±(2 °С + 1 ед.мл.р.) |
|
J: от минус 100 до плюс 850 °С от минус 20,0 до плюс 400,0 °С | |
|
Т: от минус 200 до плюс 400 °С | |
|
Е: от 0 до 600 °С | |
|
L: от минус 100 до плюс 850 °С | |
|
U: от минус 200 до плюс 400 °С | |
Продолжение таблицы 2
|
Диапазон измерений |
Пределы допускаемой основной погрешности |
|
K3MA-L | |
|
N: от минус 200 до плюс 1300 °С |
± (0,5 % от изм.знач. (или 1 °С, если последнее больше) + 1 ед.мл.р.) погрешность для ТП (В) при температуре < 400 °С не нормируется. пределы допускаемой основной погрешности для ТП (R) и in(S) при температуре < 200 °С : ±(3 °С + 1 ед.мл.р.) |
|
R: от 0 до 1700 °С | |
|
S: от 0 до 1700 °С | |
|
B: от 100 до 1800 °С | |
|
Pt100: от минус 200 до плюс 850 °С, от минус 200 до плюс 500 °С , от 0 до 100 °С |
± (0,5 % от изм.знач. (или 1 °С, если последнее больше) + 1 ед.мл.р.) |
|
K3MA-F | |
|
Частота импульсов: от 0,05 до 30,00Гц (tUMn>15Mc), от 0 до 5000 Гц (tUMn>90 мкс) |
± (0,1 % от диап. изм. +1 ед.мл.р.) |
|
K3HB-XVD, K3HB-XAD, K3HB-XVA, K3HB-XAA* | |
|
Сила постоянного тока: ± 200 мА ±20 мА ± 2 мА от 4 до 20 мА Напряжение постоянного тока: ± 200 В ± 20В ± 2 В от 1 до 5 В |
± (0,1 % от диап. изм. +1 ед.мл.р.) |
|
Сила переменного тока (частота от 40 Гц до 1 кГц): от 0 до 200 мА от 0 до 20 мА от 0 до 2 А от 0 до 10 А |
± (0,5 % от диап. изм. +10 ед.мл.р.) ± (0,5 % от диап. изм. +10 ед.мл.р.) ± (0,5 % от диап. изм. +20 ед.мл.р.) ± (0,5 % от диап. изм. +20 ед.мл.р.) |
|
Напряжение переменного тока (частота от 40 Гц до 1 кГц): от 0 до 400 В от 0 до 200 В от 0 до 20 В от 0 до 2 В |
± (0,3 % от диап. изм. +5 ед.мл.р.) ± (0,3% от диап. изм. +5 ед.мл.р.) ± (0,5 % от диап. изм. +10 ед.мл.р.) ± (0,5 % от диап. изм. +10 ед.мл.р.) |
Продолжение таблицы 2
|
Диапазон измерений |
Пределы допускаемой основной погрешности |
|
K3HB-H* | |
|
К: от минус 200 до плюс 1300 °С от минус 20,0 до плюс 500,0 °С |
± (0,3 % от изм.знач. (или 1 °С, если последнее больше) + 1 ед.мл.р.) 1) пределы допускаемой основной погрешности для ТП(К) в диапазоне от минус 200 °С до + 1300 °С, для ТП (Т) и ТП (N) при температуре < минус 100 °С, для ТП (U) и ТП (L) при любой температуре: ±(2 °С + 1 ед.мл.р.). 2) погрешность для ТП (В) при температуре < 400 °С не нормируется. 3) пределы допускаемой основной погрешности для ТП (R) и ТП^) при температуре < 200 °С : ±(3 °С + 1 ед.мл.р.). |
|
J: от минус 100 до плюс 850 °С от минус 20,0 до плюс 400,0 °С | |
|
Т: от минус 200 до плюс 400 °С | |
|
Е: от 0 до 600 °С | |
|
L: от минус 100 до плюс 850 °С | |
|
U: от минус 200 до плюс 400 °С | |
|
N: от минус 200 до плюс 1300 °С | |
|
R: от 0 до 1700 °С | |
|
S: от 0 до 1700 °С | |
|
B: от 100 до 1800 °С | |
|
Pt100: от минус 200 до плюс 850 °С, от минус 150,0 до плюс 150,0 °С , от 0 до 100 °С |
± (0,2 % от изм.знач. (или ± 0,8 °С, если последнее больше) + 1 ед.мл.р.) |
|
K3HB-V* | |
|
от 0до 200 мВ от 0 до 20 мВ ± 100 мВ ± 200 мВ |
± (0,1 % от диап. изм. +1 ед.мл.р.) ± (0,1% от диап. изм. +5 ед.мл.р.) ± (0,1 % от диап. изм. +3 ед.мл.р.) ± (0,1 % от диап. изм. +1 ед.мл.р.) |
|
K3HB-S | |
|
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от минус 5 до плюс 5 В от минус 10 до плюс 10 В |
± (0,1 % от диап. изм. +1 ед.мл.р.) - для моделей с одним входом ± (0,2 % от диап. изм. +1 ед.мл.р.)- - для моделей с двумя входами |
|
K3HB-R | |
|
Частота импульсов: от 0,5 мГц до 50 кГц Симп>9 мкс) |
± 0,006 % изм. знач.(для функций F1 и F6) ± 0,02 % изм. знач. (для функций F2 - F5) |
|
K3HB-P | |
|
Частота импульсов: от 0 до 30 кГц 0имп>16мкс) от 0 до 50 кГц (tHMn>9 мкс) |
± (0,08 % от изм.знач. + 1 ед.мл.р.) |
Окончание таблицы 2
|
Диапазон измерений |
Пределы допускаемой основной погрешности |
|
K3HB-C* | |
|
Частота импульсов от 0 до 30 кГц (tUMn>16MKc) от 0 до 25 кГц (tUMn>20MKc) от 0 до 50 кГц (tUMn>9 мкс) |
± (0,08 % от изм.знач. +1 ед.мл.р.) |
|
K3TE | |
|
Сила постоянного тока: ±200 мкА ± 2 мА ± 20 мА ± 200 мА Напряжение постоянного тока: ± 200 мВ ± 2 В ± 20 В ± 200 В |
± (0,1 % от диап. изм. +1 ед.мл.р.) |
|
K3TF | |
|
Сила переменного тока: (частота от 40 Гц до 1 кГц) от 0 до 2 мА, от 0 до 20 мА, от 0 до 200 мА, от 0 до 2 А Напряжение переменного тока: (частота от 40 Гц до 1 кГц) от 0 до 200 мВ, от 0 до 2 В, от 0 до 20 В |
± (0,5 % от диап. изм. +1 ед.мл.р.) |
|
K3TG | |
|
Напряжение постоянного тока: ± 200 мВ ± 2 В ±20 В ± 200 В |
± (0,1 % от диап. изм. +1 ед.мл.р.) |
Модели приборов, отмеченных *, имеют аналоговые выходы силы (от 0(4) до 20 мА) или напряжения постоянного тока (от 0(1) до 5 В, от 0 до 10 В), пределы допускаемой основной погрешности для таких выходов составляет: ±(0,5 % от диап. изм. + 1 ед.мл.р.).
Рабочие условия применения:
|
от +18 до + 28 °С ; от 25 до 85 %; от 86 до 106,7 кПа; от минус 25 до 65 °С; |
Напряжение питания: от 100 до 240В переменного напряжения частотой 50 (60) Гц или 24 В переменного напряжения частотой 50 (60) Гц или 24 В постоянного напряжения.
Потребляемая мощность, габаритные размеры, масса - в зависимости от модификации.
