Термопреобразователи состоят из измерительной вставки с одним или двумя платиновыми чувствительными элементами (ЧЭ), клеммной головки или без неё, защитной арматуры с различными видами присоединений к объектам измерений.

Принцип действия ТС основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительного элемента ТС.

Термопреобразователи моделей RM и RE отличаются друг от друга типом чувствительного элемента, диапазоном измеряемых температур и конструктивным исполнением. Термопреобразователи модели RM изготовляются с тонкопленочными или проволочными чувствительными элементами керамического типа. Термопреобразователи модели RE изготовляются с проволочными чувствительными элементами на слюдяном каркасе.

Каждая модель ТС имеет ряд исполнений, отличающихся конструкцией защитной арматуры и способом крепления на объекте: RMA, RMB, RMBF, RMBYS, RMES, RMH, RMNF, RMN, RMUN, RMNB, RMUNB, RMNS, RMUNS, RMNBS, RMUNBS, RMP, RMPB, RMPF, MFX, MFT, MSL (модель RM); RE01, RE12, RE13, RE14, RE51, RE52, RE53, RE54 (модель RE). ТС исполнений MFX, MFT, MSL являются многозонными с количеством зон измерений от 2 до 30.

Клеммные головки ТС имеют несколько модификаций, отличающиеся конструкцией и степенью защиты: KN, KS, KW, KP, KG, KR, KF, ENKG, MTLB, MTSB. Головки выполнены из алюминиевого сплава, стали или пластика. Конструкция некоторых модификаций головок ТС предусматривает возможность встраивания измерительных преобразователей с унифицированным электрическим выходным сигналом постоянного тока 4-20 мА, а также с цифровым выходным сигналом для передачи по HART-протоколу.

Материал защитной арматуры ТС: сталь 304 SS, 316L SS, 316 SS.

Схема соединения внутренних проводников ТС с ЧЭ в зависимости от модели термопреобразователя: 2-х, 3-х и 4-х проводная (для модели RE) и 3-х и 4-х проводная (для модели КМ).

Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой среды.

Термопреобразователи могут иметь взрывозащищенные исполнения.

Фотографии общего вида термопреобразователей сопротивления платиновых RM, RE представлены на рисунках 1-2.

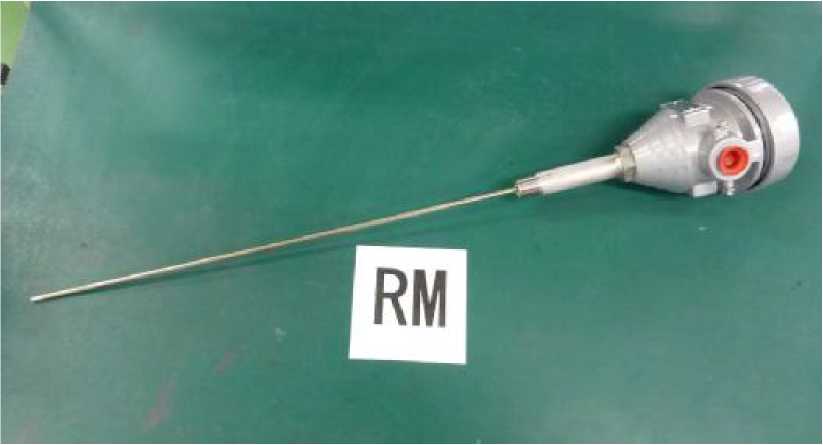

Рис.1 Термопреобразователь сопротивления платиновый RM

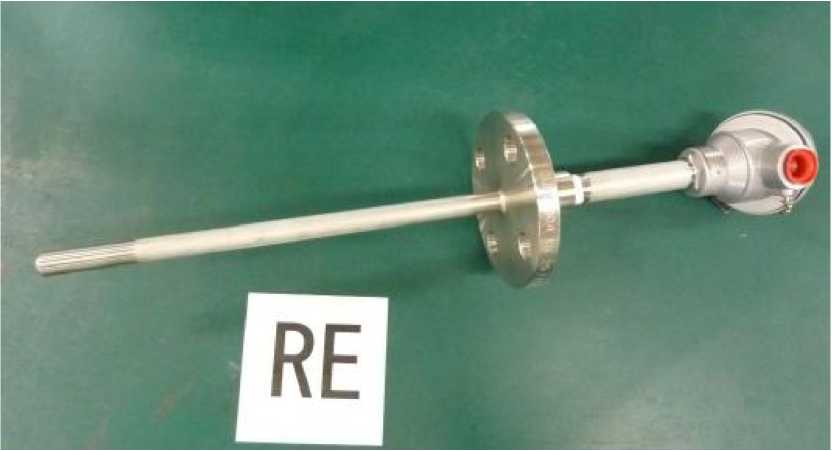

Рис.2 Термопреобразователь сопротивления платиновый RE

В комплект поставки ТС входят:

• - термопреобразователь сопротивления - 1 шт. (модель и исполнение - в соответствии с заказом);

• - паспорт (на русском языке) - 1 экз.

По дополнительному заказу: защитная гильза.

Диапазон измеряемых температур, °С:

- для термопреобразователей модели RM:                   от минус 200 до плюс 650;

- для термопреобразователей модели RE:                   от минус 200 до плюс 400

Условное обозначение номинальной статической характеристики

(НСХ) преобразования по ГОСТ 6651-2009/МЭК 60571: ......................................Pt100

Температурный коэффициент ТС a , °C¹: .....................................................0,00385

Номинальное значение сопротивления ТС при 0 °C (Ro), Ом:..................................100

Класс допуска ТС:.......................................................................................A, B

Допуск:

• - для класса А: .................................................................±(0,15 + 0,002-|t|)

• - для класса В: .................................................................±(0,30 + 0,005-|t|)

Время термической реакции (в зависимости от исполнения), с (в водной среде): от 2 (для измерительной вставки) до 141 (для термопреобразователя в защитной арматуре);

Электрическое сопротивление изоляции, МОм, не менее:.................100 (при плюс 25 °С)

Диаметр защитной арматуры ТС, мм: .......................................................от 1 до 40

Лист № 3

Всего листов 4

Длина монтажной части термопреобразователей, мм: ..............................от 10 до 6000

Общая длина многозонных термопреобразователей, мм: ......................от 100 до 350000

Масса, г:...................................................................................от 50 до 1700000

Степень защиты от влаги и пыли по ГОСТ 14254-96 (МЭК 60529): ..................IP66, IP67.
