Номер по Госреестру СИ: 44822-10
44822-10 Кондуктометры с датчиками проводимости
(5800CR, 5900, 8900, 8550, 8860 (кондуктометры) 2819, 2820, 2821, 2822, 2823, 2839, 2840, 2841, 2842 (датчики))
Назначение средства измерений:
Кондуктометры моделей 5800CR, 5900, 8900, 8850, 8860 с датчиками проводимости моделей 2819, 2820, 2821, 2822, 2823, 2839, 2840, 2841, 2842 (далее - кондуктометры) предназначены для измерения удельной электрической проводимости (УЭП), сопротивления, со-лесодержания, температуры жидкостей в промышленных условиях.
Внешний вид.
Кондуктометры с датчиками проводимости
Рисунок № 1
Внешний вид.
Кондуктометры с датчиками проводимости
Рисунок № 2
Внешний вид.
Кондуктометры с датчиками проводимости
Рисунок № 3
Внешний вид.
Кондуктометры с датчиками проводимости
Рисунок № 4
Внешний вид.
Кондуктометры с датчиками проводимости
Рисунок № 5
Внешний вид.
Кондуктометры с датчиками проводимости
Рисунок № 6
Внешний вид.
Кондуктометры с датчиками проводимости
Рисунок № 7
Внешний вид.
Кондуктометры с датчиками проводимости
Рисунок № 8
Внешний вид.
Кондуктометры с датчиками проводимости
Рисунок № 9
Внешний вид.
Кондуктометры с датчиками проводимости
Рисунок № 10
Программное обеспечение
Влияние программного обеспечения кондуктометры учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблицах 1 - 3. Таблица 1
Идентификационные данные (признаки) |
Значение | |
Модель 5800CR |
Модель 5900 | |
Идентификационное наименование ПО |
5800 Software |
5900 Software |
Номер версии (идентификационный номер) ПО |
V20 |
V21 |
Цифровой идентификатор ПО (контроль- |
055e0235566f1394 |
070cf2db84986011 |
ная сумма исполняемого кода) |
bbf19488f4d458c2 |
f14d0f4e7154f473 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
Таблица 2
Идентификационные данные (признаки) |
Значение | ||
Модель 8850 | |||
Идентификационное наименование ПО |
8850-1 |
8850-2 |
8850-3 |
Номер версии (идентификационный номер) ПО |
V11 |
V11 |
V11 |
Цифровой идентификатор ПО |
3fc270bda49cb37b |
1a9e6051aa41060d |
79b9920c991f9d98 |
(контрольная сумма исполняемого кода) |
a72c43a5b54cc4ea |
3704f18c384788f1 |
958d87cd73721c01 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
MD5 |
Таблица 3
Идентификационные данные (признаки) |
Значение | |
Модель 8860 | ||
Идентификационное наименование ПО |
8860 Main Software |
8860 Slave Software |
Номер версии (идентификационный номер) ПО |
V12 |
V10 |
Цифровой идентификатор ПО (контрольная |
87cf7387199ea084 |
1d1cdd977e28be42 |
сумма исполняемого кода) |
5abeb9f0a85190af |
d815f39ac00c7315 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Знак утверждения типа
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к кондуктометрам моделей 5800CR, 5900, 8900, 8850, 8860 с датчиками проводимости моделей 2819, 2820, 2821, 2822, 2823, 2839, 2840, 2841, 2842ГОСТ 13350-78 "Анализаторы жидкости кондуктометрические ГСП. Общие технические условия".
Техническая документация фирмы-изготовителя "George Fischer Signet, Inc.", США.
Заявитель
Московское Представительство Георг Фишер Пайпинг Системс Лтд Адрес: 125047, Россия, г. Москва, Тверская-Ямская 1-я ул, 23, офис 14АТел: +7 (495) 258 60 80, факс: +7 (495) 258 60 81, e-mail:ru.ps@georgfischer.com
Испытательный центр
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области"Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Принцип действия кондуктометров 5800CR, 5900, 8900, 8850, 8860 с датчиками 2819, 2820, 2821, 2822, 2823,2839, 2840, 2841, 2842 основан на зависимости величины электропроводности исследуемой жидкости от параметров индуцированного тока в катушке погруженного в жидкость датчика.
Прибор состоит из датчика и блока преобразовательного. Датчик проточнопогружного или погружного типа, включает первичный преобразователь температуры и УЭП. В состав блока преобразовательного, смонтированного в пластмассовом корпусе, входят усилитель входного сигнала, аналого-цифровой преобразователь, микроконтроллер, дисплей, датчик атмосферного давления, клеммник, узел питания.
Программное обеспечение прибора записано в памяти микроконтроллера и не подлежит изменению в процессе эксплуатации.
АЦП преобразует сигналы датчика проводимости и датчика температуры в цифровой код, поступающий на микроконтроллер. Микроконтроллер производит обработку полученных кодов и выводит информацию на жидкокристаллический дисплей.
Жидкокристаллический графический дисплей измерительного преобразователя отображает измеренную величину с учетом термокомпенсации - УЭП, проводимость, солесо-держание, и температуру жидкости. Прибор имеет токовый выход 4-20 мА, пропорциональный измеренной величине.
Приборы выпускаются из производства настроенными на измерение раствора хлористого натрия, с температурой компенсации 25 °С, коэффициент термокомпенсации может быть задан пользователем в зависимости от типа жидкости.
Модель 5800CR
Модель 5900
Модель 8900
Модель 8550
Рис. 1. Фотографии внешнего вида кондуктометров.
Модель 8660
Модель 2819
Модель 2839

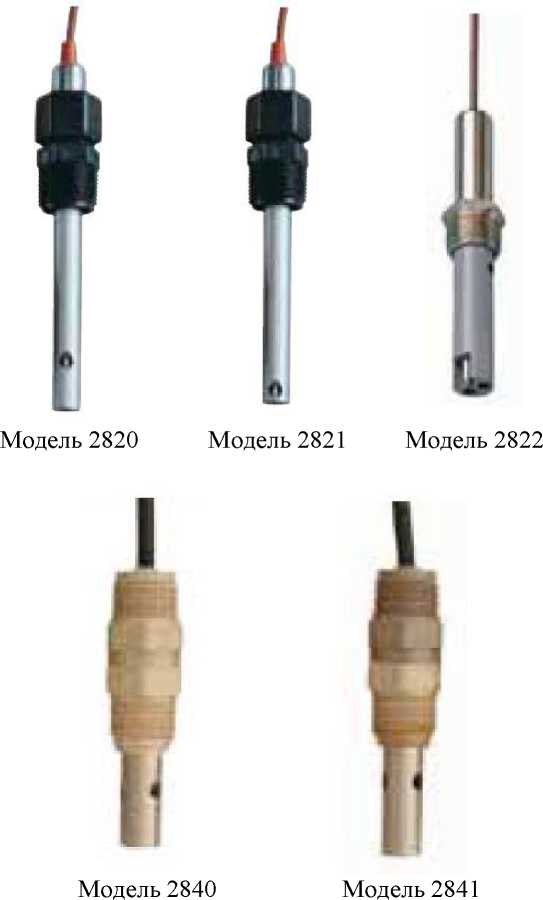

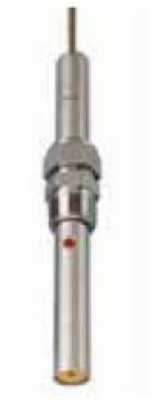

Рис. 2. Фотографии внешнего вида датчиков проводимости.
Модель 2823
Модель 2842
Диапазоны измерений, пределы допускаемой приведенной и абсолютной погрешности кондуктометров приведены в таблице 4. Таблица 4
Наименование характеристики |
Значение характеристики кондуктометра | ||||
5800CR |
5900 |
8850 |
8860 |
8900 | |
кондуктометр- |
кондуктометр- |
кондуктометр- |
кондуктометр-из- |
кондуктометр-из- | |
солемер |
солемер |
измеритель |
меритель удельного |
меритель удельно- | |
удельного сопро- |
сопротивления 2-х |
го сопротивления | |||
тивления |
канальный |
6-ти канальный | |||
Диапазон измерений в режиме: | |||||
УЭП, мкСм/см |
от 0,01 до 100 |
от 100 до 200000 |
от 0,01 до 100 |
от 0,01 до 100 |
от 0,01 до 100 |
от 1 до 1000 |
от 200 до 400000 |
от 1 до 1000 |
от 1 до 1000 |
от 1 до 1000 | |
от 10 до 10000 |
от 10 до 10000 |
от 10 до 10000 |
от 10 до 10000 | ||
от 100 до 200000 |
от 100 до 200000 |
от 100 до 200000 |
от 100 до 200000 | ||
от 200 до 400000 |
от 200 до 400000 |
от 200 до 400000 |
от 200 до 400000 | ||
солесодержание, г/дм3 |
от 1 до 80 |
от 1 до 80 |
- |
- |
- |
удельное сопротивление, МОм/см |
- |
- |
от 0,01 до 100 |
от 0,01 до 100 |
от 0,01 до 100 |
температура, °С |
от минус 10 до |
от минус 10 до |
от минус 10 до |
от минус 10 до |
от минус 10 до |
плюс 55 |
плюс 55 |
плюс 55 |
плюс 55 |
плюс 55 | |
Пределы допускаемой приведенной погрешности в режиме измерения, %: УЭП, солесодержания, удельного сопротивления |
± 3 |
± 3 |
± 3 |
± 3 |
± 3 |
Пределы допускаемой абсолютной погрешности в режиме измерения температуры, С |
± 0,5 |
± 0,5 |
± 0,5 |
±0,5 |
± 0,5 |
Максимальное количество присоеди- |
1 |
1 |
1 |
2 |
6 |
няемых датчиков | |||||
Датчики применяемые в режиме измерения: | |||||
УЭП |
2819, 2820, 2821, |
2819, 2820, 2821, |
2819, 2820, 2821, |
2819, 2820, 2821, |
2819, 2820, 2821, |
2822, 2823 |
2822, 2823, 2839, |
2822, 2823, 2839, |
2822, 2823 |
2822, 2823, 2839, | |
2840, 2841,2842 |
2840, 2841, 2842 |
2840, 2841, 2842 | |||
солесодержание |
- |
2822, 2823 |
- |
- |
- |
сопротивление |
2822, 2823, 2842 |
- |
2819, 2839 |
2819, 2839 |
2819, 2839 |
Наименование характеристики |
Значение характеристики кондуктометра | ||||
5800CR |
5900 |
8850 |
8860 |
8900 | |
кондуктометр-солемер |
кондуктометр-солемер |
кондуктометр-измеритель удельного сопротивления |
кондуктометр-измеритель удельного сопротивления 2-х канальный |
кондуктометр-измеритель удельного сопротивления 6-ти канальный | |
Время прогрева, мин, не более |
5 | ||||
Время установления показаний на уровне 0,9 установившегося значения, с, не более |
30 | ||||
Напряжение постоянного тока, В Потребляемый ток, А, не более |
от 12 до 24 0,5 | ||||
Масса, кг, не более: блок преобразовательный |
0,5 |
0,5 |
0,35 |
0,6 |
0,7 |
датчики |
0,4 | ||||
Габаритные размеры, мм, не более: | |||||
блок преобразовательный: |
96х96х88 |
96х96х88 |
96х96х98 |
96х96х102 |
96х96х141 |
датчики: | |||||
длина |
203 | ||||
диаметр с учетом фланца |
64 |
Условия эксплуатации:
от минус 10 до плюс 55 до 95 % без конденсации от 12 до 24 20000
2
10
- диапазон температур окружающей среды, ° С
- относительной влажности, %
- напряжение питания постоянного тока, В
- средняя наработка на отказ, ч, не менее
- среднее время восстановления работоспособности, ч , не более
- средний срок службы, лет, не менее
