Номер по Госреестру СИ: 44590-12
44590-12 Датчики стационарные
(СД-1)
Назначение средства измерений:
Датчики стационарные СД-1 (далее - датчики) в зависимости от модификации предназначены для непрерывного автоматического измерения содержания метана (СН4), диоксида углерода (СО2), оксида углерода (СО) и кислорода (О2) в рудничной атмосфере (в том числе в угольных шахтах опасных по рудничному газу или пыли), передачи информации об измеренной концентрации в аналоговом и цифровом виде на компьютер диспетчера или в систему управления и контроля, выдачи аварийной звуковой и световой сигнализации, а также сигналов управления внешними исполнительными устройствами при помощи оптореле или электромагнитного реле при достижении контролируемым параметром заданных порогов.
Внешний вид.
Датчики стационарные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 12.04.2027
Номер записи -
ID в реестре СИ - 355458
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СД-1.М .У, СД-1.М ., СД-1.М, СД-1.Д ., СД-1.Д, СД-1, мод. СД-1.М, СД-1.Д, СД-1.Т.CO, СД-1.Т.О2, СД-1 .М, СД-1 .1М, СД-1 -1.М, СД-1, нет модификации, нет данных, модицикация СД-1.М, модификация СД-1.Т.СО, модификация СД-1.Т.О2, модификация СД-1.М, мод. СД-1, Датчики стационарные СД-1, Датчик стационарный СД-1.М,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Люберцы
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Статистика
Кол-во поверок - 9402
Выдано извещений - 29
Кол-во периодических поверок - 1053
Кол-во средств измерений - 1710
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 408 дн.
Приказы РСТ, где упоминается данный тип СИ
№2749 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (15)
№311 от 2023.02.13 ПРИКАЗ_Об утверждении типов средств измерений (15)
№333 от 2012.05.13 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре 44590-12)
№759 от 2017.04.12 О продлении срока действия свидетельств об утверждении типа
№375 от 2018.02.22 О переоформлении свидетельства об утверждении типа средства измерений № 46488 "Датчики стационарные СД-1" и внесении изменений в описание типа
№1061 от 2016.07.22 О продлении срока действия свидетельств об утверждении типа средств измерений
№1669 от 2015.12.28 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Заволжский моторный завод"
№87 от 2019.01.22 О переоформлении свидетельства об утверждении типа средства измерений № 46488/1 "Датчики стационарные СД-1"
№857 от 2022.04.05 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (33)
№880 от 2023.04.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики стационарные (СД-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44590-12 12.04.2027 |
Датчики стационарные, СД-1 Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
|
70771-18 28.03.2028 |
Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4, Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
|
88212-23 13.02.2028 |
Системы рудничные измерительные, РИМС Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
|
90286-23 25.10.2028 |
Датчики скорости воздуха стационарные, СД-2.В Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Датчики стационарные (СД-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 194 | 0 | 124 | 0 | 193 | 0 | 123 | ||
| ООО "УРАЛКАЛИЙ-РЕМОНТ" (РОСС RU.0001.310273) | 660 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОН" (RA.RU.312959) | 535 | 121 | 429 | 106 | 0 | 535 | 429 | 106 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 60 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОМГАЗАВТОМАТИКА" (РОСС RU.0001.310030) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 283 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМ" (RA.RU.310581) | 184 | 179 | 5 | 0 | 183 | 178 | 5 | |||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 256 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 126 | 8 | 0 | 109 | 6 | 107 | 0 | 107 | |
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 91 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 270 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 239 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМУ" (РОСС RU.0001.310295) | 537 | 275 | 49 | 0 | 324 | 275 | 49 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 239 | 0 | 217 | 18 | 144 | 0 | 144 | ||
| ООО "УРАЛКАЛИЙ-РЕМОНТ" (РОСС RU.0001.310273) | 3995 | 251 | 3503 | 1 | 0 | 3995 | 3503 | 1 | ||
| ООО "Центр Автоматизации и Измерений" | 538 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Самарский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 88 | 0 | 88 | 4 | 88 | 0 | 88 | |||
| ООО "МЕТРОЛОГИЧЕСКАЯ ЛАБОРАТОРИЯ" (РОСС RU.0001.310137) | 137 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМУ" (РОСС RU.0001.310295) | 187 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Центр Метрологических Услуг" (РОСС RU.0001.310195) | 411 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 268 | 30 | 0 | 268 | 1 | 268 | 0 | 268 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 56 | 23 | 0 | 56 | 0 | 56 | 0 | 56 |
Стоимость поверки Датчики стационарные (СД-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
1326 | 1326 |
Программное обеспечение
Специализированное программное обеспечение (далее - СПО) СД-1 представлено встроенным программным обеспечением микропроцессорного устройства.
В функции СПО входит выполнение измерений, обработка информации, ее отображение на жидкокристаллическом индикаторе, взаимодействие с пользователем через кнопки, установленные в отделении кабельных вводов, формирование выходных сигналов и реализация информационного обмена с внешними устройствами по интерфейсу RS485 с использованием протокола ModBus.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014 достигается при помощи установки специальных винтов для предотвращения несанкционированного доступа и преднамеренного вмешательства в работу ПО, а также при помощи специальных схемотехнических решений для защиты от внешних электромагнитных полей и импульсов. Дополнительной мерой защиты от считывания и модификации исполняемого кода ПО является использование блокировки памяти программ микроконтроллера (установка битов защиты) при записи программ в память микроконтроллера на предприятии -изготовителе.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СД1.Х.ХХ |
|
Номер версии (идентификационный номер ПО) |
13.0 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на верхнюю крышку датчика методом штемпелевания и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам стационарным СД-1ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь "I"
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ТУ 4215-023-50151796-09 Стационарный датчик «СД-1». Технические условия
Поверка
Поверкаосуществляется по документу СД-1 00 000 МП "Датчики стационарные СД-1. Методика поверки" с изменением. № 1, утвержденному ФГУП "ВНИИМС" 14.12.2018 г.
Основные средства поверки:
-
- Государственные стандартные образцы состава искусственной газовой смеси ГСО 10703-2015, ГСО 10706-2015, ГСО 10707-2015 по ТУ 2114-015-00153318-2015;
-
- термометр лабораторный ТЛ-4, диапазон измерения (0 - 50) °С, цена деления 0,1 °С, (регистрационный номер 303-91);
- психрометр аспирационный МБ-4М , диапазон измерений относительной влажности (10 - 100) %, (регистрационный номер 10069-85);
- барометр-анероид контрольный М-67, (регистрационный номер 3744-73).
Допускается применение аналогичных средств поверки с метрологическими характеристиками не хуже, чем у указанных.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ"
(ООО "ФИРМА "АЭРОТЕСТ")
ИНН 5027070371
Адрес: 140004, Московской обл., г. Люберцы, пос. ВУГИ, завод ЭКОМАШ
Тел./факс: +7 (495) 557-85-42, +7 (495) 557-85-30
Web-сайт: www.atest.ru
E-mail: atest@atest.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия датчика - термохимический для контроля метана, инфракрасный для контроля диоксида углерода и электрохимический для оксида углерода и кислорода.
Способ забора пробы - диффузионный.
Датчик стационарный СД-1 выпускается следующих модификаций:
СД-1.М - контроль содержания метана,
СД-1.Д - контроль содержания углекислого газа,
СД-1.Т.СО - контроль содержания оксида углерода,
СД-1.Т.О2 - контроль содержания кислорода.
Для любой из вышеуказанных модификаций датчиков возможно универсальное исполнение, которое отличается введением дополнительного блока звуковой сигнализации и электромагнитного реле. В таком случае в маркировке датчиков в конце будет добавлена буква У, например: СД-1.М.У, СД-1.Д.У и т.д.
Конструктивно корпус датчика состоит из двух отделений одинакового размера, для универсального исполнения - из трех отделений. Отделение кабельных вводов, в котором расположены клеммы для соединения датчика с источником питания, чувствительным элементом и вторичными приборами, и аппаратное отделение, в котором располагаются электронные платы, служащие для обработки информации, формирования выходных сигналов и отображения информации. В универсальном исполнении третье отделение предназначено для крепления звукового излучателя, платы электромагнитного реле и двух дополнительных кабельных вводов.
Датчик обеспечивает выполнение следующих функций:
-
- отображение текущего значения объемной доли определяемого газа,
-
- настройку при помощи кнопок, расположенных в нижнем отсеке;
-
- диагностику неисправности чувствительных элементов;
-
- передачу информации на внешнее приемное устройство, как в аналоговом, так и цифровом формате;
-
- управление внешними исполнительными устройствами при помощи встроенного оптореле, так называемый "сухой" контакт, и релейными контактами (в зависимости от исполнения);
-
- выдачу звуковой (и/или световой) сигнализации при достижении контролируемым параметром заданного значения порога в универсальном исполнении.
Датчик относится к рудничному особовзрывобезопасному оборудованию по ГОСТ Р МЭК 60079-0-2011, в зависимости от области применения относится к группе I и имеет уровень взрывозащиты "особовзрывобезопасное электрооборудование" (РО).
Взрывозащищенность датчика метана обеспечивается видами взрывозащиты "искробезопасная электрическая цепь" по ГОСТ Р МЭК 60079-11-2010, "специальный" по ГОСТ 22782.3-77 и выполнением конструкции датчика в соответствии с требованиями ГОСТ Р 52350.29.1-2010.
Корпус датчика имеет степень защиты от проникновения внутрь твердых посторонних тел и воды IP54 по ГОСТ 14254-96, газопроницаемый вход термохимического датчика - IP43.
Общий вид датчиков стационарных СД-1 приведен на рисунке 1.
Пломбирование датчиков стационарных СД-1 отсутствует.
а) б)

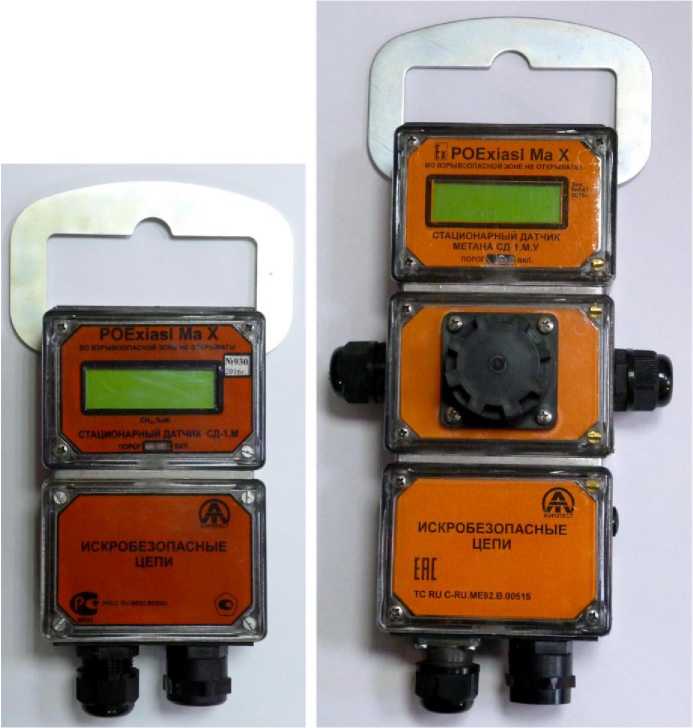

Рисунок 1 - Общий вид датчиков стационарных СД-1 в обычном (а) и универсальном (б) исполнениях
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
Модификация датчика, год начала выпуска |
|
Диапазон измерений объемной доли: - СН4, % |
от 0 до 2,5 |
СД-1.М, 2012 |
|
от 5 до 100 |
СД-1.М, 2018 | |
|
- СО2, % |
от 0 до 2,0 |
СД-1.Д, 2012 |
|
- CO, млн-1 |
от 0 до 520 |
СД-1.Т.СО, 2018 |
|
- О2, % |
от 0 до 30,0 |
СД-1.Т.О2, 2012 |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли ( D 0 ): - СН4, % в диапазоне от 0 до 2,5 % в диапазоне от 5 до 100 % |
±0,1 ±3 |
СД-1.М, 2012 СД-1.М, 2018 |
|
- СО2, % |
±0,2 |
СД-1.Д, 2012 |
|
- CO, млн-1 |
±(2+0,08С), где С - значение объемной доли, -1 млн |
СД-1.Т.СО, 2018 |
|
- О2, % |
±0,5 |
СД-1.Т.О2, 2012 |
|
Пределы допускаемой абсолютной погрешности срабатывания аварийной сигнализации при достижении установленных порогов: | ||
|
- СН4, % |
1+ > о |
СД-1.М, 2012 |
|
- CO, млн-1 |
1+ > о |
СД-1.Т.СО, 2012 |
|
Пределы допускаемой дополнительной погрешности, возникающей от изменения температуры окружающей среды в условиях эксплуатации, на каждые 10 С от нормальных условий |
1+ > о |
все |
|
Пределы допускаемой дополнительной погрешности, возникающей от изменения относительной влажности в условиях эксплуатации |
±(2 D 0) |
все |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
Модификация датчика, год начала выпуска |
|
Пределы допускаемой дополнительной погрешности, возникающей от изменения атмосферного давления: | ||
|
при давлении 120 кПа |
±(2- D о) |
все |
|
при давлении 80 кПа |
±(3^ D о) |
все |
|
Пределы допускаемой дополнительной погрешности, возникающей от изменения скорости воздушного потока в условиях эксплуатации |
1+ > о |
все |
|
Пределы допускаемой дополнительной погрешности, возникающей от изменения наклона датчика в любом направлении на угол 90° |
1+ > о |
все |
|
Диапазон регулировки порогов срабатывания сигнализации и управляющих сухих контактов и реле при измерении объемной доли: - СН4, % |
от 0,5 до 2,5 |
СД-1.М, 2012 |
|
- CO, млн-1 |
от 15 до 100 |
СД-1.Т.СО, 2012 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Источник питания - внешний блок питания напряжением, В |
от 6 до 15 |
|
Потребляемая мощность, Вт, не более |
1,2 |
|
Время установления показаний при измерении объемной доли метана, с, не более: - t(50) |
8 |
|
- t(90) |
15 |
|
Время установления показаний при измерении объемной доли углекислого газа, оксида углерода и кислорода, с, не более: - t(50) |
45 |
|
- t(90) |
90 |
|
Пределы изменений показаний при работе датчика в течение 1 ч (кратковременная стабильность) |
D 0 |
|
Пределы изменений показаний при работе датчика в течение четырех недель по 8 ч в день (долговременная стабильность) |
D 0 |
|
Габаритные размеры, мм, не более: - датчик в обычном исполнении - высота |
44 |
|
- ширина |
104 |
|
- длина |
145 |
|
- датчик в универсальном исполнении - высота |
70 |
|
- ширина |
175 |
|
- длина |
340 |
|
Масса, г, не более: - датчик в обычном исполнении |
600 |
|
- датчик в универсальном исполнении |
1300 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Средний срок службы чувствительных элементов, лет |
1 |
|
Средний срок службы датчика, лет |
6 |
|
Средняя наработка на отказ, ч |
14000 |
|
Условия эксплуатации: - в макроклиматических районах с умеренным климатом в соответствии с ГОСТ 15150-69 в исполнении У категории размещения 5 | |
|
- температура окружающей среды, С |
от 0 до +35 |
|
- относительная влажность воздуха при температуре +35 °С, % |
от 20 до 98 |
|
- атмосферное давление, кПа |
от 80 до 120 |
|
- скорость движения газовоздушного потока, м/с, не более |
8 |
|
- содержание пыли в атмосфере, г/м3, не более |
2 |
|
- вибрация частотой, Гц |
от 5 до 35 |
|
амплитудой, мм |
0,35 |
|
Состав атмосферы в условиях применения датчика метана: | |
|
- не допускается содержание в атмосфере механических и агрессивных примесей (хлор, сера, фосфор, мышьяк, сурьма и их соединения) в концентрациях, влияющих на каталитическую активность элементов датчика) | |
|
Условия хранения: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность воздуха при температуре 25 °С, %, не более |
80 |
|
Условия транспортирования: - температура окружающей среды, °С |
от -30 до +50 |
|
- относительная влажность воздуха при температуре 25 °С, %, не более |
100 |
|
Маркировка взрывозащиты |
РО Ex ia s I Ma X |
