Номер по Госреестру СИ: 92545-24
92545-24 Сигнализаторы совмещенные со светильниками СВГ ЛУЧ-4
(Сигмет-3)
Назначение средства измерений:
Сигнализаторы Сигмет-3 совмещенные со светильниками СВГ ЛУЧ-4 (далее -сигнализаторы) предназначены для контроля превышения порога концентрации метана, окиси углерода, водорода и суммы горючих газов в атмосфере горных выработок и других промышленных объектах, выдачи звуковой сигнализации при достижении или превышении концентрацией газов установленного порога.
Внешний вид.
Сигнализаторы совмещенные со светильниками СВГ ЛУЧ-4
Рисунок № 1
Внешний вид.
Сигнализаторы совмещенные со светильниками СВГ ЛУЧ-4
Рисунок № 2
Общие сведения
Дата публикации - 05.07.2024
Срок свидетельства - 04.07.2029
Номер записи - 194387
ID в реестре СИ - 1417461
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Сигмет-3 СВГ Луч-4НС,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Люберцы
Уведомление о начале осуществления предпринимательской деятельности -
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 749
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1598 от 2024.07.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Сигнализаторы совмещенные со светильниками СВГ ЛУЧ-4 (Сигмет-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44590-12 12.04.2027 |
Датчики стационарные, СД-1 Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
|
70771-18 28.03.2028 |
Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4, Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
|
88212-23 13.02.2028 |
Системы рудничные измерительные, РИМС Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
|
90286-23 25.10.2028 |
Датчики скорости воздуха стационарные, СД-2.В Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
|
92545-24 04.07.2029 |
Сигнализаторы совмещенные со светильниками СВГ ЛУЧ-4, Сигмет-3 Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
|
95277-25 23.04.2030 |
Датчики стационарные, СД-1.К Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ" (ООО "ФИРМА "АЭРОТЕСТ") (РОССИЯ Московская область, г. Люберцы) |
ОТ МП |
1 год |
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Кто поверяет Сигнализаторы совмещенные со светильниками СВГ ЛУЧ-4 (Сигмет-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОКОНТРОЛЬ" (RA.RU.312539) | 749 | 362 | 749 | 0 | 0 | 749 | 749 | 0 |
Стоимость поверки Сигнализаторы совмещенные со светильниками СВГ ЛУЧ-4 (Сигмет-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Сигнализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в сигнализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
первичного
измерительного
-
- обработку измерительной информации от преобразователя;
-
- диагностику аппаратной части сигнализатора;
компонента с
определяемого
-
- сравнение измеренных значений содержания установленными пороговыми значениями и выдачу сигнализации о достижении этих уровней;
-
- проведение настройки сигнализатора;
-
- формирование цифрового выходного сигнала.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Sigmet-3-FW |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
Исполняемый код недоступен для считывания и модификации |
|
Алгоритм расчета цифрового идентификатора ПО |
- |
Влияние встроенного ПО сигнализаторов учтено при нормировании метрологических характеристик.
встроенного программного обеспечения «высокий»
от
по
Сигнализаторы имеют защиту преднамеренных или непреднамеренных изменений. Уровень защиты
Р 50.2.077—2014.
Знак утверждения типа
Знак утверждения типананосится на этикетку батарейного отсека светильника и титульный лист РЭ типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3.3 «Методы измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной
поверочной схемы для средств измерений содержания и газоконденсатных средах»;
ТУ 26.51.53.110-044-50151796-2023 Сигнализаторы со светильниками СВГ ЛУЧ-4. Технические условия.
компонентов
в газовых
Сигмет-3
совмещенные
Общество с ограниченной ответственностью
(ООО «Фирма «Аэротест»)
ИНН 5027070371
Юридический адрес: 140072, Московская обл., г.о.
ул. Жуковского, д. 5/1
Телефон: +7 (495) 557-85-30
E-mail: atest@atest.ru
«Фирма
Люберцы, рп.
«Аэротест»
Томилино,
Изготовитель
«Фирма«Аэротест»
Общество с ограниченной ответственностью
(ООО «Фирма «Аэротест») ИНН 5027070371
Адрес: 140072, Московская обл., г.о. Люберцы, рп. Томилино, ул. Жуковского, д. 5/1 Телефон: +7 (495) 557-85-30
E-mail: atest@atest.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2 Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Web-сайт: https://prommash-test.ru
Правообладатель
Общество с ограниченной ответственностью(ООО «Фирма «Аэротест»)
ИНН 5027070371
Юридический адрес: 140072, Московская обл., г.о.
ул. Жуковского, д. 5/1
Телефон: +7 (495) 557-85-30
E-mail: atest@atest.ru
«Фирма
Люберцы, рп.
«Аэротест»
Томилино,
В основе работы сигнализатора лежит встроенный микроконтроллер, который обрабатывает данные, поступающие с сенсоров, и при превышении установленного порога срабатывания включает звуковую сигнализацию.
Сигнализатор устанавливается в фару светильника СВГ ЛУЧ-4 и состоит из печатной платы, газовых сенсоров и звукового излучателя. На печатной плате, закрепленной под светоизлучающим элементом, установлен процессор и источник питания датчиков. Сенсоры газов и звуковой излучатель расположены в специальных отсеках фары светильника.
Сигнализаторы выпускаются в следующих модификациях:
-
- Сигмет-З.М - измерение концентрации метана;
-
- Сигмет-3.Н - измерение концентрации водорода;
-
- Сигмет-3.С - измерение концентрации СО;
-
- Сигмет-3.F - измерение концентрации суммы горючих газов (калибровка по метану);
-
- Сигмет-3.FC - измерение концентрации суммы горючих газов (калибровка по метану) и СО;
-
- Сигмет-З.НС - измерение концентрации водорода и CO;
-
- Сигмет-3.МС - измерение концентрации метана и CO.
Сигнализаторы совмещены со светильниками взрывобезопасными головными СВГ ЛУЧ-4, которые используются в качестве индивидуальных осветительных приборов в подземных выработках угольных шахт и рудников, в том числе опасных по газу и пыли. Конструкция сигнализаторов обеспечивает возможность подвода к сенсору метана, водорода и окиси углерода поверочной газовой смеси (ПГС) для проведения необходимых корректировок.
Взрывозащищенность светильников, в фарах которых устанавливаются сигнализаторы, обеспечивается видом взрывозащиты «искробезопасная электрическая цепь» (i) по ГОСТ 31610.11-2014, выполнением требований ГОСТ 31610.11-2014, а также специальным видом взрывозащиты «s» по ГОСТ 22782.3-77.
Вид климатического исполнения - УХЛ 5 по ГОСТ 15150-69.
Внешний вид сигнализаторов, схема пломбирования от несанкционированного доступа и места нанесения знака утверждения типа и заводского номера приведены на рисунках 1 и 2.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на этикетку, которая наклеивается на корпус батарейного отсека. Нанесение знака поверки на сигнализаторы не предусмотрено.
Место пломбирования посредством установки специального винта

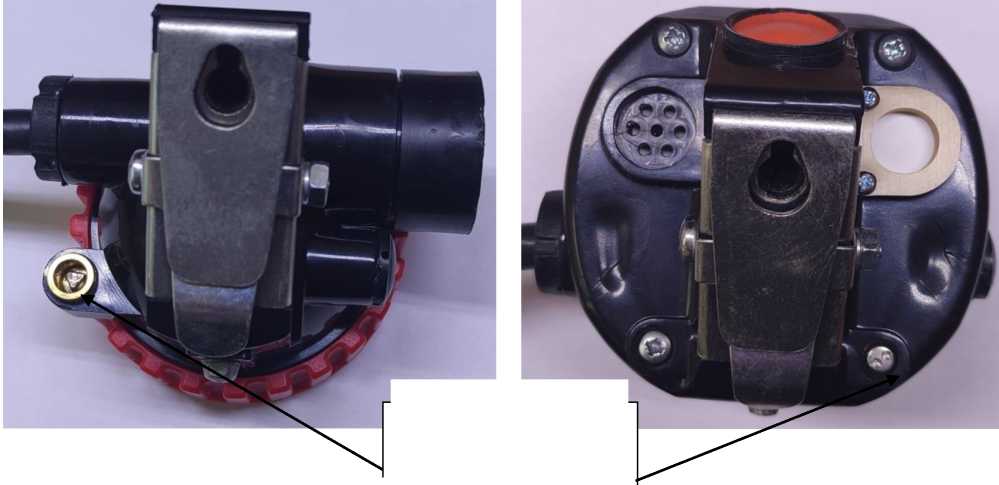

Рисунок 1 - Внешний вид сигнализаторов Сигмет-3 совмещенных со светильниками СВГ ЛУЧ-4
Место нанесения знака утверждения типа и заводского номера

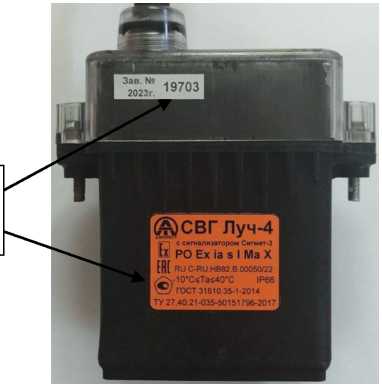

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Таблица 5 - Комплект поставки сигнализаторов
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор совмещенный со светильником СВГ ЛУЧ-4 |
Сигмет-3 |
1 шт. |
|
Насадка для подачи метано-воздушной смеси (МВС) и окиси углерода на чувствительный элемент |
На партию |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Устройство для настройки «УНК-Сигмет-3» |
1 шт. |
сигнализаторов приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли метана (CH4), % |
от 0 до 2,5 |
|
Диапазон регулировки порога срабатывания сигнализации объемной доли метана (CH4), % |
от 0,5 до 2,5 |
|
Значение порога срабатывания сигнализации объемной доли метана (CH4), установленное при выпуске из производства, % |
2,0 |
|
Пределы основной допускаемой абсолютной погрешности срабатывания сигнализации объемной доли метана (CH4), % |
±0,2 |
таблицы 2
|
Наименование характеристики |
Значение |
|
Время срабатывания сигнализации при скачкообразном изменении объемной доли метана (CH4) от 0 до 1,6 от установленного порога срабатывания сигнализации, с, не более |
15 |
|
Диапазон измерений объемной доли оксида углерода (СО), млн-1 |
от 0 до 200 |
|
Диапазон регулировки порога срабатывания сигнализации объемной доли оксида углерода (СО), млн-1 |
от 10 до 200 |
|
Значение порога срабатывания сигнализации объемной доли оксида углерода (СО), установленное при выпуске из производства, млн-1 |
17 |
|
Пределы основной допускаемой абсолютной погрешности срабатывания сигнализации объемной доли оксида углерода (СО), млн-1 |
± (2,0+0,09^С1)) |
|
Время срабатывания сигнализации при скачкообразном изменении объемной доли углерода (СО) от 0 до 1,11 от нормированного порога срабатывания, с, не более |
50 |
|
Диапазон измерений объемной доли водорода (H2), % |
от 0 до 2,35 |
|
Диапазон регулировки порога срабатывания сигнализации объемной доли водорода (H2), % |
от 0,5 до 2,35 |
|
Значение порога срабатывания сигнализации объемной доли водорода (H2), установленное при выпуске из производства, % |
1,0 |
|
Пределы основной допускаемой абсолютной погрешности срабатывания сигнализации объемной доли водорода (H2), % |
±0,2 |
|
Время срабатывания сигнализации при скачкообразном изменении объемной доли водорода (H2) от 0 до 1,6 от установленного порога срабатывания, с, не более |
15 |
|
Диапазон измерений объемной доли горючих газов (ЕСхНу)2), % НКПР |
от 0 до 56,8 |
|
Диапазон регулировки порога срабатывания сигнализации объемной доли горючих газов (^СхНу), % НКПР |
от 10 до 56,8 |
|
Значение порога срабатывания сигнализации объемной доли горючих газов (ЕСхНу), установленное при выпуске из производства, % НКПР |
45,5 |
|
Пределы основной допускаемой абсолютной погрешности срабатывания сигнализации объемной доли горючих газов (^СхНу), % НКПР |
±5 |
|
Время срабатывания сигнализации при скачкообразном изменении объемной доли горючих газов (^СхНу) от 0 до 1,6 от установленного порога срабатывания, с, не более |
15 |
| |
Таблица 3 - Дополнительные
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от -10 °С до +40 °С от показаний при +20 °С (в долях допускаемой основной погрешности) |
± 1 |
|
Пределы допускаемой дополнительной погрешности при изменении относительной влажности от 20 % до 100 % от показаний при 50 % и температуре +40 °С (в долях допускаемой основной погрешности) |
± 1 |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхШхВ), мм, не более: - батарейного отсека с крышкой |
132x121x60 |
|
- фары |
85x80x80 |
|
Масса, кг, не более |
0,8 |
|
Частота основного тона информационного звукового сигнала, кГц |
2,3 ± 0,5 |
|
Период следования импульсов информационного звукового сигнала о достижении порога срабатывания, мс |
500± 125 |
|
Уровень звукового давления на расстоянии 30 см по оси звукового излучателя, дБ, не менее |
75 |
|
Время прогрева, мин, не более |
5 |
|
Потребляемая мощность, Вт, не более |
0,2 |
|
Маркировка взрывозащиты светильников СВГ ЛУЧ-4 |
РО Ex ia s I Ma X |
|
Степень защиты по ГОСТ 14254-2015: - для оболочки сигнализатора и совмещенного светильника |
IP 66 |
|
- входов сенсоров |
IP 54 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +40 |
|
- атмосферное давление, мм рт. ст. |
от 630 до 800 |
|
- относительная влажность окружающего воздуха, % |
от 20 до 100 |
|
Средняя наработка до отказа, ч |
7000 |
|
Средний срок службы, лет |
3 |
