Номер по Госреестру СИ: 44514-10
44514-10 Анализаторы телевизионных сигналов
(WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120)
Назначение средства измерений:
Анализаторы телевизионных сигналов WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120 (далее - анализаторы) предназначены для исследования и измерения параметров цифровых и аналоговых телевизионных сигналов.
Общие сведения
Дата публикации -
Срок свидетельства - 24.07.2021
Номер записи -
ID в реестре СИ - 355361
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, нет данных, WVR7120, WFM7120, WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120,
Производитель
Изготовитель - Компания "Tektronix (China) Co.
Страна - РОССИЯ
Населенный пункт - Ltd.", Китай;
Компания "Tektronix, Inc.", США (срок свидетельства: 01.08.2012 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 0
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№878 от 2015.07.24 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Анализаторы телевизионных сигналов (WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Tektronix (China) Co.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35597-07 01.04.2015 |
Осциллографы цифровые, DPO7054, DPO7104, DPO7254, DPO7354 Компания "Tektronix (China) Co. (РОССИЯ Ltd.", Китай; Компания "Tektronix, Inc.", США (срок свидетельства: 01.08.2012 г.)) |
ОТ МП |
1 год |
|
44514-10 24.07.2021 |
Анализаторы телевизионных сигналов, WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120 Компания "Tektronix (China) Co. (РОССИЯ Ltd.", Китай; Компания "Tektronix, Inc.", США (срок свидетельства: 01.08.2012 г.)) |
ОТ МП |
1 год |
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Анализаторы телевизионных сигналов (WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 5 | 0 | 3 | 0 | 3 |
Стоимость поверки Анализаторы телевизионных сигналов (WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления режимами, обработки и представления измерительной информации, а также обеспечивает взаимодействие с подключаемыми по интерфейсу внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
WFM/WVR4000 WFM/WVR5000 |
WFM6120 WFM7020 WFM7120 |
WVR6020 WVR7020 WVR7120 | |
|
идентификационное наименование |
P/N066107701 |
P/N063410104 |
P/N063382708 |
|
идентификационный номер версии |
V2.0.2 и выше |
V5.2.4 и выше |
V5.2.4 и выше |
место для знака утверждения типа и знака поверки
PS
1

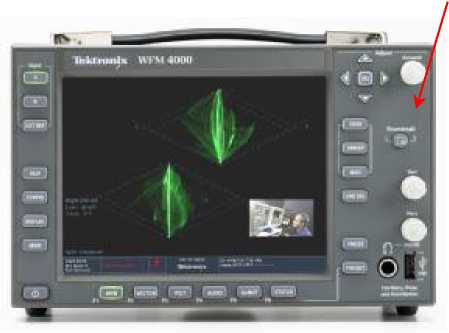

Рисунок 1 - Общий вид моделей

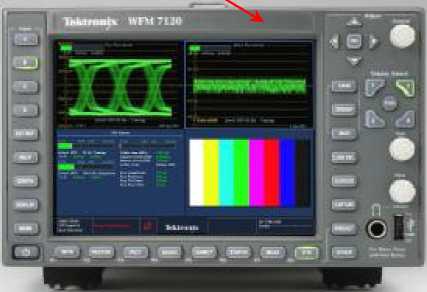

Рисунок 2 - Общий вид моделей
WFM4000, WFM5000
WFM6120, WFM7020, WFM7120

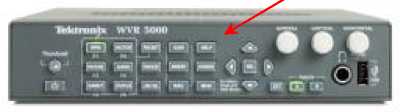

место для знака утверждения типа и знака поверки
место для знака утверждения типа и знака поверки
место пломбирования (краска под винт)
Рисунок 5 - Вид задней панели моделей
WFM4000, WFM5000

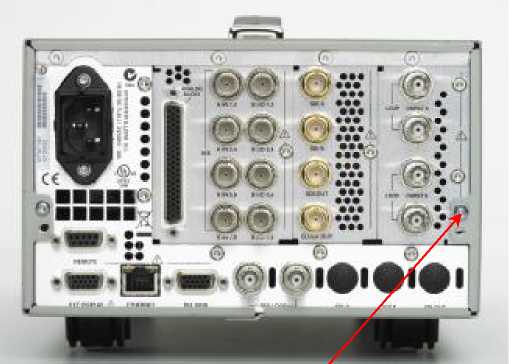

место пломбирования (краска под винт) Рисунок 6 - Вид задней панели моделей
WFM6120, WFM7020, WFM7120
ЧР ’ . .г' Ч* ■ '<
_
место пломбирования (краска под винт)
место пломбирования (краска под винт)

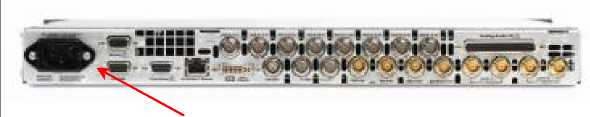

Рисунок 8 - Вид задней панели моделей
WVR6020, WVR7020, WVR7120
Рисунок 7 - Вид задней панели
моделей WVR4000, WVR5000
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса способом печати на самоклеющейся пленке и на титульный лист «Руководства по эксплуатации» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в главе «Ознакомление с прибором» руководств по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам телевизионных сигналов WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120
ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.
ГОСТ Р 52595-2006. Линии соединительные цифровые для передачи телевизионных программ.
ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Поверка
Поверкаосуществляется по документу МП-РТ-13/441-2010 «Анализаторы телевизионных сигналов WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва», июнь 2010 г.
Необходимые средства поверки, требования к их основным характеристикам и рекомендуемые средства поверки утвержденного типа указаны в таблице 5.
Таблица 5 - Средства поверки
|
Наименование средства поверки |
Требуемые технические характеристики |
Рекомендуемый тип средства поверки и его технические характеристики |
|
1 |
2 |
3 |
|
Генератор тестового телевизионного цифрового видеосигнала SDI |
цифровой сигнал видео SDI; относительная погрешность тактовой частоты не более ± 340’6 |
Генератор тестовых телевизионных сигналов Tektronix TG700 с модулем DVG7: цифровой видеосигнал SDI; относительная погрешность тактовой частоты не более ± 1 • 10-6 |
|
Генератор тестового телевизионного аналогового видеосигнала |
аналоговый компонентный видеосигнал; относительная погрешность тактовой частот-6ы не более ± 340’6; неравномерность амплитудночастотной характеристики сигнала “Multiburst” на частотах до 5 МГц не более ± 0,5 % |
Г енератор тестовых телевизионных сигналов Tektronix TG700 с модулем AVG7: аналоговый компонентный видеосигнал; относительная погрешность тактовой частоты телевизионного анал-о6 гового видеосигнала не более ± 140’6; неравномерность амплитудно-частотной характеристики сигнала “Multiburst” на частотах до 5 МГц не более ± 0,5 % |
|
Генератор тестового телевизионного цифрового сигнала звука |
цифровой сигнал звука AES; Embedded Audio |
Генератор тестовых телевизионных сигналов Tektronix TG700 с модулем AG7: цифровой сигнал звука AES; Embedded Audio |
|
Осциллограф цифровой |
диапазон частот от 0 до 100 МГц; синхронизация от ТВ сигнала; относительная погрешность коэффициента отклонения от 5 до 200 мВ/дел не более ± 2 %; относительная погрешность установки смещения ± 700 мВ не более ± 0,3 % |
Осциллограф цифровой Tektronix DPO7054: диапазон частот от 0 до 500 МГц; синхронизация от ТВ сигнала; относительная погрешность коэффициента отклонения от 5 до 200 мВ/дел не более ± 1 %; относительная погрешность установки смещения ± 700 мВ не более ± 0,2 % |
|
1 |
2 |
3 |
|
Генератор сигналов низкочастотный |
относительная погрешность установки уровня синусоидального сигнала от 1 до 6 В (скз) в диапазоне частот от 20 Гц до 100 кГц не более ± 1,5 %; неравномерность АЧХ при амплитуде напряжения от 600 до 700 мВ (п-п) в диапазоне частот от 50 кГц до 1 МГц не более ± 0,3 дБ |
Генератор сигналов сложной формы Tektronix AWG3021 относительная погрешность установки уровня синусоидального сигнала от 1 до 6 В (скз) в диапазоне частот от 20 Гц до 100 кГц не более ± 1 %; неравномерность АЧХ при амплитуде от 600 до 700 мВ (п-п) в диапазоне частот от 50 кГц до 1 МГц не более ± 0,15 дБ |
|
Генератор сигналов высокочастотный |
относительная погрешность установки уровня мощности 0 дБм в диапазоне частот от 1 МГц до 3 ГГц не более ± 1 дБ |
Генератор сигналов Agilent N5181A с опцией 503: относительная погрешность установки уровня мощности 0 дБм в диапазоне частот от 1 МГц до 3 ГГц не более ± 0,7 дБ |
|
Ваттметр СВЧ |
относительная погрешность измерения уровня мощности 0 дБм в диапазоне частот от 1 МГц до 3 ГГц не более ± 0,5 дБ |
Измеритель мощности с блоком измерительным E4418B и первичным измерительным преобразователем 8482A: относительная погрешность измерения уровня мощности 0 дБм в диапазоне частот от 1 МГц до 3 ГГц не более ± 0,25 дБ |
|
Вольтметр переменного напряжения |
относительная погрешность измерения уровня синусоидального сигнала от 0,15 до 7 В (скз) в диапазоне частот от 20 Гц до 20 кГц не более ± 1 % |
Мультиметр цифровой Keithley 2000: относительная погрешность измерения уровня синусоидального сигнала 0,15 до 7 В (скз) в диапазоне частот от 20 Гц до 20 кГц не более ± 0,3 % |
Изготовитель
Компания “Tektronix (China) Co, Ltd.”, Китай;Адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C.;
тел. (8621)38960893, факс (8621)58993156; http://www.tek.com
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»); Адрес: 127254, Москва, Огородный проезд, д. 5, стр. 5
тел./факс (495)926-71-85; e-mail: post@actimaster.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ФБУ «Ростест-Москва»);
Адрес: 117418 Москва, Нахимовский пр., 31;
тел. (499)129-19-11, факс (499)129-99-96;
Анализаторы выполнены на платформе цифрового широкополосного осциллографа с системой синхронизации развертки от телевизионного сигнала.
Развертка сигналов видео осуществляется от входного сигнала или от внешнего сигнала различных телевизионных форматов.
Видеосигналы в различных формах и параметры звуковых сигналов отображаются на цветном жидкокристаллическом дисплее.
Анализаторы позволяют выполнять глубокий и детальный анализ телевизионных видеосигналов в форме осциллограмм, векторов с комбинированными и компонентными масштабными сетками, различных диаграмм, а также наблюдать сигнал в виде обычного телевизионного изображения.
Ряд моделей анализаторов может быть при заказе укомплектован опциями, которые обеспечивают анализ цифровых видеосигналов на физическом уровне, позволяют получать изображение в виде глазковых диаграмм и осциллограмм джиттера, а также измерять параметры джиттера.
Уровни сигналов в каналах звука отображаются в виде вертикальных столбиков с масштабной шкалой, стереофонических диаграмм и фигур Лиссажу.
Модели WFM4000, WVR4000, WFM5000, WVR5000 работают от внешнего источника питания постоянного тока (или сетевого адаптера) и могут быть использованы в полевых условиях.
Модели WFM6120, WVR6020, WFM7020/WVR7020, WFM7120/WVR7120
предназначены для стационарного применения.
Дистанционное управление приборами осуществляется через интерфейс USB.
Конструктивно модели с обозначением WFM выполнены в виде моноблока с встроенным цветным жидкокристаллическим дисплеем. Модели с обозначением WVR представляют собой блок, который может быть установлен в стандартную стойку, для наблюдения сигналов требуется внешний монитор.
Общий вид анализаторов показан на рисунках 1 - 4, вид задней панели на рисунках 5 - 8.
По рабочим условиям применения анализаторы соответствуют группе 3 ГОСТ 22261-94.
Комплектность анализаторов приведена в таблице 4.
Таблица 4 - Комплектность
|
Наименование и обозначение |
Кол-во, шт. |
|
1 |
2 |
|
анализатор телевизионных сигналов WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120 |
1, по заказу |
|
опция SD, стандартное исполнение для WFM6120, WFM7020, WFM7120, WVR6020, WVR7020, WVR7120 |
1 |
|
опция аналогового видеосигнала CPS для WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120 |
1, по заказу |
|
опция HD для WFM7020, WFM7120, WVR7020, WVR7120 |
1, по заказу |
|
опция 3G цифрового видеосигнала SD 3 Gb/s для WFM7020, WFM7120 |
1, по заказу |
|
опция DL цифрового видеосигнала SD Dual Link для WFM7020, WFM7120, WVR7120 |
1, по заказу |
|
опция SIM одновременной работы входных каналов SDI для WFM7120, WVR7120 |
1, по заказу |
|
опция AVD измерений задержки между сигналом звука и видеосигналом для WFM6120, WFM7120, WVR7020, WVR7120 |
1, по заказу |
|
опция AD измерений сигналов звука для WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120 |
1, по заказу |
|
опция DDE измерений сигналов звука, включая форматы Dolby Digital, Dolby E для WFM7020, WFM7120, WVR7020, WVR7120 |
1, по заказу |
|
опция EYE глазковой диаграммы для WFM6120, WFM7120, WVR6020,WVR7120 |
1, по заказу |
|
опция PHY измерений параметров глазковой диаграммы для WFM6120, WFM7120, WVR6020, WVR7120 |
1, по заказу |
|
опция DAT детального анализа параметров глазковой диаграммы для WFM6120, WFM7120 |
1, по заказу |
|
опция JIT анализа параметров джиттера для WFM7120 |
1, по заказу |
|
портативный корпус WFM50F01 для WFM4000/WFM5000 |
1, по заказу |
|
мягкий чехол-сумка WFM50FSC для WFM4000/WFM5000 |
1, по заказу |
|
сдвоенный корпус WFM50F02 для WFM4000/WFM5000 |
1, по заказу |
|
сдвоенный корпус WFM50F03 для WFM5000, WFM6120/7020/7120 |
1, по заказу |
|
комплект WFM50F06 для монтажа в стойку для WFM4000/WFM5000 |
1, по заказу |
|
панель WFM50F06 для монтажа в стойку для WFM4000/WFM5000 |
1, по заказу |
|
комплект TVGF11A для монтажа в стойку для WVR4000/ WVR5000 |
1, по заказу |
|
панель TVF16 для монтажа в стойку для WVR4000/ WVR5000 |
1, по заказу |
|
модуль сетевого адаптера WFM50FGM для WFM4000/WFM5000 |
1, по заказу |
|
модуль сетевого адаптера WFM50FGM для WFM4000/WFM5000 |
1, по заказу |
|
комплект аккумуляторов 12 В Tektronix P/N 146-0156 для WFM4000/WFM5000 |
1, по заказу |
|
зарядное устройство Tektronix P/N 016-2005 для WFM4000/WFM5000 |
1, по заказу |
|
опция 01 корпуса для WFM6120, WFM7020, WFM7120 |
1, по заказу |
|
опция 02 либо 05 сдвоенного корпуса для WFM6120, WFM7020, WFM7120 |
1, по заказу |
|
1 |
2 |
|
опция 62, кабель 62-Pin аналогового сигнала звука для WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120 |
1, по заказу |
|
кабель сетевой опция A1 |
1 |
|
опция D1, протокол заводской калибровки |
1, по заказу |
|
руководство по эксплуатации на русском языке |
1 |
|
методика поверки МП-РТ-13/441-2010 |
1 |
Технические характеристики анализаторов по форматам входных телевизионных сигналов представлены в таблице 2, метрологические и технические характеристики приведены в таблице 3.
Таблица 2 - Форматы входных телевизионных сигналов
|
Форматы видеосигналов |
Модели анализаторов |
|
цифровой SD-SDI |
все модели |
|
цифровой HD-SDI |
WFM/WVR5000, WFM/WVR7020, WFM/WVR7120 (опция HD) |
|
цифровой Dual Link-SDI |
WFM/WVR7020, WFM/WVR7120 (опция DL) |
|
цифровой 3 Gb/s HD-SDI |
WFM7020, WFM7120 (опция 3G) |
|
аналоговый PAL |
WFM6120, WVR6020, WFM/WVR7020, WFM/WVR7120 (опция CPS) |
|
цифровой AES Embedded Audio |
все модели (опция AD либо DDE для WFM6120, WVR6020, WFM/WVR7020, WFM/WVR7120) |
|
цифровой Dolby Digital, Dolby E (опция DDE) |
WFM/WVR7020, WFM/WVR7120 |
|
аналоговый |
WFM6120, WVR6020, WFM/WVR7020, WFM/WVR7120 (опции AD либо DDE) |
|
Таблица 3 - Основные метрологические и технические характеристики | |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
ПАРАМЕТРЫ КАНАЛОВ ЦИФРОВОГО ВИДЕОСИГНАЛА | |
|
количество входных каналов SDI и тип соединителей 1,2 |
2 (A и B); BNC 75 Ом |
|
диапазон амплитуды импульсов (п-п) цифрового видеосигнала на входе, типовые значения |
(800 ± 80) мВ |
|
модуль коэффициента отражения ио входу, типовые значения, дБ, не более | |
|
на частотах от 1 до 270 МГц (SD) |
минус 25 |
|
на частотах от 1 МГц до 1,5 ГГц (HD) |
минус 15 |
|
на частотах от 1,5 ГГц до 3 ГГц (опция 3G) |
минус 10 |
|
амплитуда допускаемого джиттера на входе, типовые значения, не более | |
|
на частотах более 1 МГц, SD |
0,4 ТИ3 |
|
на частотах более 1 МГц, HD |
0,35 ТИ |
|
на частоте 10 кГц, HD |
5 ТИ |
|
масштаб вертикальной шкалы | |
|
фиксированные значения |
IX; 2Х; 5Х; 10Х |
|
коэффициент плавной установки |
от 0,25 до 10 |
|
--------------------------------------------------------------------------------------------------------------------------4------------- относительная погрешность отсчета уровня аналогового сигнала, типовые значения, | |
|
для масштаба IX (полная шкала 700 мВ) для масштаба 5X (полная шкала 700 мВ) |
± 0,5 % ± 0,2 % |
|
количество выходных каналов SDI и тип соединителей | |
|
WFM/WVR4000, WFM/WVR5000, WVR6020, WVR7020, WVR7120 |
нет |
|
WFM6120, WFM7020, WFM7120 |
1 канал; BNC 75 Ом |
|
амплитуда импульсов цифрового сигнала видео на выходе |
(800 ± 40) мВ |
|
модуль коэффициента отражения по выходу, типовые значения, дБ, не более | |
|
на частотах до 1,5 ГГц |
минус 15 |
|
на частотах до 3 ГГц (опция 3G) |
минус 10 |
|
длительность фронта и среза импульсов на выходе (20/80 %), типовые значения, не более | |
|
для сигнала SD |
800 пс |
|
для сигнала HD |
220 пс |
|
Режим глазковой диаграммы (WFM6120, WFM7120, WVR7120, опция EYE или PHY) | |
|
диапазон частот (полоса пропускания по уровню минус 3 дБ) | |
|
WFM6120, WFM7120 |
от 100 МГц до 2,5 ГГц |
|
WVR7120 |
от 50 кГц до 2,0 ГГц |
|
относительная погрешность вертикальной шкалы (при амплитуде сигнала 800 мВ), не более |
± 5 % |
|
относительная погрешность горизонтальной шкалы, не более |
± 1 % |
|
Курсорные измерения параметров глазковой диаграммы | |
|
(WFM6120, WFM7120, WVR7120, опция EYE или PHY), типовые значения, не более | |
|
абсолютная погрешность измерения амплитуды, не более |
± 10 мВ |
|
абсолютная погрешность измерения длительности фронта и среза, не более |
± 20 пс |
|
Измерения параметров джиттера (WFM7120, опции PHY+ JIT) | |
|
диапазон измерений амплитуды джиттера | |
|
SD, на частотах от 10 Гц до 30 кГц |
20 ТИ |
|
SD, на частотах более 1 МГц |
0,35 ТИ |
|
HD, на частотах от 10 Гц до 40 кГц |
ЮТИ |
|
HD, на частотах от 1 до 4 МГц |
0,35 ТИ |
|
HD, на частотах свыше 5 МГц |
0,25 ТИ |
|
абсолютная погрешность измерений амплитуды джиттера А, типовые значения, не более | |
|
SD на частотах от 50 Гц до 4 МГц, HD на частотах от 500 Гц до 4 МГц |
±(0,1 А+ 0,05 ТИ) |
|
HD на частотах от 50 до 500 Гц |
±(0,1 А+ 0,3 ТИ) |
|
ПАРАМЕТРЫ КАНАЛОВ АНАЛОГОВОГО ВИДЕОСИГНАЛА (ОПЦИЯ CPS) | |
|
количество входных каналов и тип соединителей 1 |
2 (A и B); BNC 75 Ом |
|
диапазон измерения уровня аналогового видеосигнала, В |
от минус 1,8 до + 2,2 |
|
динамический диапазон измерения уровня аналогового видеосигнала |
± 6 дБ |
|
модуль коэффициента отражения по входу на частотах до 6 МГц, типовое значение, не более |
минус 40 дБ |
|
относительная погрешность курсорных измерений уровня, не более |
± 1 % (уровень 700 мВ) |
|
неравномерность амплитудно-частотной характеристики при измерении амплитуды пакетов сигнала “Multiburst” на частотах до 5 МГц, не более |
± 1 % |
|
вариация группового времени задержки на частотах до 5,75 МГц, типовое значение, не более |
± 10 нс |
|
1 |
2 |
|
смещение нулевого уровня, не более |
± 10 мВ |
|
уровень перекрестных помех между каналами на частотах до 6 МГц, типовое значение, не более |
минус 60 дБ |
|
количество выходных каналов и тип соединителей |
2 (A и B); BNC 75 Ом |
|
ПАРАМЕТРЫ КАНАЛОВ ЦИФРОВОГО СИГНАЛА ЗВУКА | |
|
количество входных каналов AES | |
|
WFM/WVR4000, WFM/WVR5000 |
1 вход (2 канала) |
|
WFM6H0. WVR602() WFM/WVR7020. WFMAVVR.7I20 5 |
4 в группе A (8 каналов) 4 в группе B (8 каналов) |
|
тип входных и выходных соединителей |
BNC 75 Ом |
|
тактовая частота цифрового сигнала на входе, кГц |
32; 44,1; 48; 96; 192 |
|
диапазон допускаемого отклонения тактовой частоты от номинала |
± 5 % |
|
диапазон амплитуды (п-п) импульсов цифрового сигнала на входе |
от 0,2 до 2 В |
|
модуль коэффициента отражения по входу на частотах до 6 МГц, типовое значение, не более |
минус 25 дБ |
|
диапазон отображения уровня аналогового сигнала, дБfs 6 |
от минус 70 до 0 |
|
относительная погрешность отсчета уровня аналогового сигнала звука (квазипик 7) в диапазоне от минус 40 до 0 дБfs на частотах от 20 Гц до 20 кГц 4, не более |
± 0,2 дБ |
|
количество выходных каналов AES | |
|
WFM/WVR4000, WFM/WVR5000 |
нет |
|
WFM6H0. WVR602() WFM/WVR7020. WFMAVVR.7I20 5 |
4 в группе B (8 каналов) |
|
тактовая частота цифрового сигнала звука на выходе входной сигнал AES входной сигнал аналоговый или SDI (Embedded Audio) |
та же, что на входе 48 кГц |
|
амплитуда импульсов цифрового сигнала звука на выходе |
(1 ± 0,1) В |
|
модуль коэффициента отражения по выходу на частотах до 6 МГц, типовое значение, не более |
минус 25 дБ |
|
длительность фронта и среза импульсов на выходе (10/90 %), типовы при тактовой частоте 48 кГц при тактовой частоте 96 кГц и 192 кГц |
е значения, не более 37 нс 12 нс |
|
амплитуда джиттера импульсов на выходе, типовое значение, не более |
3,5 нс |
|
Извлечение сигнала звука из цифрового видеосигнала (Embedded Audio) | |
|
количество одновременно обрабатываемых каналов Embedded Audio |
16 |
|
разрядность кодового преобразования (тактовая частота 48 кГц), бит | |
|
из сигнала HD |
20 или 24 |
|
из сигнала SD |
20 |
|
ПАРАМЕТРЫ КАНАЛОВ АНАЛОГОВОГО СИГНАЛ |
[А ЗВУКА |
|
количество входных каналов (при симметричном включении) |
2 х 6 (12 каналов) |
|
тип соединителя для входных и выходных каналов |
62-контактный, DSUB |
|
импеданс входа, типовое значение | |
|
симметричный вход |
24 кОм |
|
несимметричный вход |
18 кОм |
|
максимальная амплитуда импульсов аналогового сигнала звука на входе |
+ 24 дБu 6 |
|
разрядность аналого-цифрового преобразования (тактовая частота 48 кГц) |
24 бит |
|
1 |
2 |
|
относительная погрешность измерения уровня аналогового сигнала (квазипик 7) в диапазоне от минус 16 до + 24 дБи на частотах от 20 Гц до 20 кГц, не более |
± 0,5 дБ |
|
количество выходных каналов (при симметричном включении) |
8 |
|
импеданс выхода (при симметричном включении), типовое значение |
50 Ом |
|
максимальная амплитуда импульсов аналогового сигнала звука на выходе | |
|
симметричный выход |
+ 24 дБи 6 |
|
несимметричный выход |
+ 12 дБи 6 |
|
относительная погрешность коэффициента преобразования от цифрового входа на аналоговый выход при уровне сигнала от минус 16 до + 24 дБи на частотах от 20 Гц до 20 кГц, типовое значение, не более |
± 0,5 дБ |
|
относительная погрешность коэффициента преобразования от аналогового входа на аналоговый выход при уровне сигнала от минус 16 до + 24 дБи на частотах от 20 Гц до 20 кГц, не более |
± 1,0 дБ |
|
коэффициент нелинейных искажений на аналоговом выходе, типовое значение, не более | |
|
при работе от цифрового входа |
± 0,02 % |
|
при работе от аналогового входа |
± 0,05 % |
|
максимальная мощность на нагрузке аналоговых выходов (одновременная работа, все выходы симметричные) соответствующее напряжение на нагрузке 600 Ом соответствующее напряжение на нагрузке 300 Ом |
25 мВт + 12 дБи 6 + 9 дБи 6 |
|
ПАРАМЕТРЫ ВНЕШНЕЙ СИНХРОНИЗАЦИИ ПО ТЕЛЕВИЗИОННОМУ СИГНАЛУ | |
|
тип соединителя |
BNC 75 Ом |
|
модуль коэффициента отражения по входу, типовые значения, дБ не более на частотах до 6 МГц на частотах до 30 МГц |
минус 46 минус 40 |
|
диапазон уровня сигнала синхронизации |
от 0,5 до 2 В |
|
диапазон устойчивости синхронизации (отклонение тактовой частоты сигнала синхронизации относительно тактовой частоты входного сигнала) |
± 5040-6 |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
|
Параметры питания | |
|
WFM/WVR 4000, WFM/WVR5000 | |
|
напряжение питания постоянного тока, номинал (диапазон) |
12 В (от 10,75 до 18 В) |
|
потребляемая мощность, не более |
30 Вт |
|
WFM6120, WVR6020, WFM7020/WVR7020, WFM7120/WVR7120 | |
|
напряжение и частота сети переменного тока |
(220 ± 22) В (50 ± 0,5) Гц |
|
потребляемая мощность, не более WFM6120, WFM7020, WFM7120 WVR6020, WVR7020, WVR7120 |
110 ВА 90 ВА |
|
1 |
2 |
|
Массогабаритные характеристики | |
|
габаритные размеры (высота х ширина х глубина), мм | |
|
WFM4000/5000 |
132,1 х 213,4 х 139,7 |
|
WVR4000/5000 |
43,2 х 206 х 457,2 |
|
WFM6120, WFM7020, WFM7120 |
133,4x215,9x460,4 |
|
WVR6020, WVR7020, WVR7120 |
43,7 х 482,6 х 514,4 |
|
масса, не более, кг | |
|
WFM4000/5000 |
1,6 |
|
WVR4000/5000 |
1,7 |
|
WFM6120, WFM7020, WFM7120 |
5,5 |
|
WVR6020, WVR7020, WVR7120 |
4,0 |
|
Условия эксплуатации | |
|
диапазон рабочих температур, °C | |
|
все модели, кроме WVR6020, WVR7020, WVR7120 |
от 0 до + 40 |
|
WVR6020, WVR7020, WVR7120 |
от 0 до + 50 |
|
о/~' диапазон температур транспортирования и хранения, С | |
|
все модели, кроме WVR6020, WVR7020, WVR7120 |
от минус 20 до + 60 |
|
WVR6020, WVR7020, WVR7120 |
от минус 40 до + 75 |
|
относительная влажность воздуха, % | |
|
рабочие условия | |
|
все модели, кроме WVR6020, WVR7020, WVR7120 при температуре от 0 до + 40 °C |
от 20 до 80 |
|
WVR6020, WVR7020, WVR7120 | |
|
при температуре от 0 до + 30 оС |
от 5 до 95 |
|
при температуре + 50 °C |
до 45 |
|
транспортирование и хранение | |
|
все модели, кроме WVR6020, WVR7020, WVR7120 при температуре от 0 до + 40 °C |
от 5 до 90 |
|
WVR6020, WVR7020, WVR7120 | |
|
при температуре от 0 до + 30 оС |
от 5 до 95 |
|
при температуре + 60 оС |
45 |
Примечания к таблице 3:
-
1 Активен один из каналов A либо B, возможна одновременная работа каналов при заказе опции SIM.
-
2 Входы в моделях WFM6120/7120/7120 согласованные, в остальных моделях входы проходного типа.
-
3 ТИ - тактовый интервал.
-
4 Данный параметр характеризует точность, с которой может быть отсчитан уровень декодированного сигнала, отображаемого на дисплее в форме аналогового видеосигнала или уровней звуковых сигналов, и определяется разрядностью декодера и разрешением монитора.
-
5 Каналы группы А могут быть установлены только в режим входа.
-
6 gБfs обозначает уровень относительно полной шкалы. Опорный уровень по стандарту SMPTE равен минус 18 дБfs = + 4 дБи и соответствует напряжению 1,228 В на нагрузке 600 Ом, дБи обозначает уровень напряжения относительно опорного уровня 0,775 В на нагрузке 600 Ом.
-
7 PPM (Peak Program Meter), по выбору IEC тип 1 (DIN 45406) либо IEC тип 2 (IEEE 152-1991).
