Номер по Госреестру СИ: 43819-10
43819-10 Мультиметры цифровые
(DMM4020)
Назначение средства измерений:
Мультиметры цифровые DMM4020 предназначены для измерения напряжения и силы постоянного и переменного тока, сопротивления на постоянном токе, частоты.

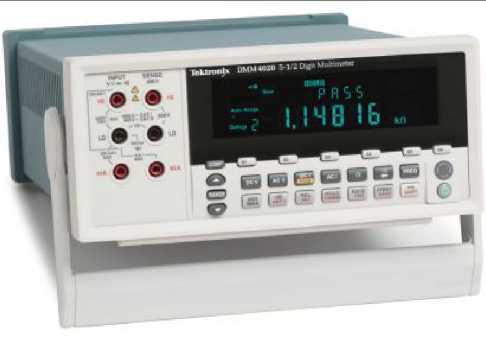

Внешний вид.
Мультиметры цифровые
Рисунок № 1
Внешний вид.
Мультиметры цифровые
Рисунок № 2
Общие сведения
Дата публикации - 09.01.2024
Срок свидетельства - 16.04.2020
Номер записи - 132185
ID в реестре СИ - 354585
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Рабочий DMM4020, Нет модификации, нет данных , нет, Мультиметры цифровые, Мультиметр цифровой DMM4020, Мультиметр цифровой, мод.DMM4020, мод. DMM4020, мод DMM4020, Мо-1227, МО, Без модификации, DMM4040, DMM4020, DMM 4020 5-1/2, DMM 4020, -, DMM4020,
Производитель
Изготовитель - Компания "Tektronix (China) Co.
Страна - РОССИЯ
Населенный пункт - Ltd.", Китай;
Компания "Tektronix, Inc.", США (срок свидетельства: 01.08.2012 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок - 1979
Выдано извещений - 42
Кол-во периодических поверок - 1632
Кол-во средств измерений - 441
Кол-во владельцев - 67
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 2421 дн.
Приказы РСТ, где упоминается данный тип СИ
№447 от 2015.04.16 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР № 20835-05 - 43713-10)
Наличие аналогов СИ: Мультиметры цифровые (DMM4020)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Tektronix (China) Co.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35597-07 01.04.2015 |
Осциллографы цифровые, DPO7054, DPO7104, DPO7254, DPO7354 Компания "Tektronix (China) Co. (РОССИЯ Ltd.", Китай; Компания "Tektronix, Inc.", США (срок свидетельства: 01.08.2012 г.)) |
ОТ МП |
1 год |
|
41689-09 01.11.2014 |
Осциллографы цифровые, DPO2012, DPO2014, DPO2024 Компания "Tektronix (China) Co. (РОССИЯ Ltd.", Китай; Компания "Tektronix, Inc.", США (срок свидетельства: 01.08.2012 г.)) |
ОТ МП |
1 год |
|
41694-09 01.11.2014 |
Генераторы сигналов сложной формы, AFG3021B, AFG3022B, AFG3011 Компания "Tektronix (China) Co. (РОССИЯ Ltd.", Китай; Компания "Tektronix, Inc.", США (срок свидетельства: 01.08.2012 г.)) |
ОТ МП |
1 год |
|
43819-10 16.04.2020 |
Мультиметры цифровые, DMM4020 Компания "Tektronix (China) Co. (РОССИЯ Ltd.", Китай; Компания "Tektronix, Inc.", США (срок свидетельства: 01.08.2012 г.)) |
ОТ МП |
1 год |
|
43826-10 16.04.2020 |
Мультиметры цифровые, DMM4040, DMM4050 Компания "Tektronix (China) Co. (РОССИЯ Ltd.", Китай; Компания "Tektronix, Inc.", США (срок свидетельства: 01.08.2012 г.)) |
ОТ МП |
1 год |
|
44514-10 24.07.2021 |
Анализаторы телевизионных сигналов, WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120 Компания "Tektronix (China) Co. (РОССИЯ Ltd.", Китай; Компания "Tektronix, Inc.", США (срок свидетельства: 01.08.2012 г.)) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Мультиметры цифровые (DMM4020)
Стоимость поверки Мультиметры цифровые (DMM4020)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
9092 | 8415 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7096 | 8415 |
|
ФБУ НИЦ ПМ-Ростест Москва |
9130 | 8415 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
4798 | 8415 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
9960 | 8415 |
Программное обеспечение
Программное обеспечение установлено на внутренний контроллер. Управление режимами, задание параметров и функций представления измерительной информации могут производиться с лицевой панели или дистанционно.
Уровень защиты - «низкий» по Р 50.2.077-2014 (класс риска (“A” по WELMEC 7.2). Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
идентификационное наименование |
DMM Firmware |
|
идентификационный номер версии |
V2.30 или выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель корпуса в виде наклейки, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «DMM4020. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мультиметрам цифровым DMM4020
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.648-2008. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 2-109 Гц.
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 •IO-16 30 А.
ГОСТ 8.028-86. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
МИ 1940-88. ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 25 А в диапазоне частот от 20 до 1 • 106 Гц.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
Поверка
Поверкаосуществляется по документу МП 43819-10 «Мультиметры цифровые DMM4020 компании «Tektronix (China) Со., Ltd.», КНР. Методика поверки», утвержденному ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ и ГЦИ СИ ФГУП «ВНИИФТРИ» 15.12.2009 г.
Рекомендуемые средства поверки: калибратор-вольтметр универсальный Н4-12:
-
- диапазон воспроизведения постоянного напряжения от 1 нВ до 1000 В , пределы допускаемой относительной погрешности от ± 0,001 до ± 0,007 %;
-
- диапазон воспроизведения силы постоянного тока от 1 нА до 30 А, пределы допускаемой относительной погрешности от ± 0,002 до ± 0,05 %;
-
- диапазон воспроизведения переменного напряжения от 1 мкВ до 1000 В в диапазоне частот от 0,1 Гц до 1 МГц, пределы допускаемой относительной погрешности от ± 0,0035 до ± 0,4 %;
-
- диапазон воспроизведения силы переменного тока от 10 нА до 30 А в диапазоне частот от
0,1 Гц до 10 кГц, пределы допускаемой относительной погрешности от ± 0,015 до ± 0,05%. калибратор универсальный Fluke 5520А:
-
- диапазон воспроизведения электрического сопротивления от 1 мОм до 1,1 ГОм, пределы допускаемой относительной погрешности от ± 0,0028 до ± 1,5 %;
частотомер электронно-счетный Ч3-57:
-
- диапазон измерений частоты от 1 Гц до 100 МГц, пределы допускаемой относительной погрешности измерений ± 2,5.10-7.
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, Китай;
Адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C.;
тел. (8621)38960893, факс (8621)58993156; http://www.tek.com
Заявитель
Представительство компании “Tektronix” в Российской Федерации
Адрес: 125167, г. Москва, Ленинградский просп., д. 37 к.9, подъезд 4, 1 этаж
Тел.: (495)664-75-64; Факс: (495)664-75-65; e-mail: moscow@tektronix.com; http://ru.tek.com
Испытательный центр
ФГУП «ВНИИФТРИ»; 141570, Московская обл., Солнечногорский р-н,
п. Менделеево; тел. (495)744-81-12, факс (495)744-81-12, e-mail: office@vniiftri.ru;
Принцип действия основан на аналого-цифровом преобразовании входного сигнала в цифровой код.
Мультиметры цифровые DMM4020 обладают функциями автоматического и ручного выбора поддиапазонов измерений, математической обработки измерительной информации. Функция калибровки (подстройки) позволяет выполнять подстройку с записью калибровочных констант и коэффициентов в энергонезависимое запоминающее устройство.
Связь с компьютером и другими внешними устройствами осуществляется с помощью стандартных интерфейсов IEEE488, RS-232 и Ethernet (LAN), разъемы которых установлены на задней панели.
Конструктивно мультиметры цифровые DMM4020 выполнены в металлическом корпусе, имеют на передней панели люминесцентный дисплей с возможностью отображения двух параметров входного сигнала, а также клавиши управления режимами работы.
Общий вид мультиметров цифровых DMM4020 с указанием места пломбирования показан на рисунках 1 и 2. Знак поверки в виде наклейки размещается в свободной части лицевой панели.
Рисунок 1 - Общий вид
место пломбирования
Рисунок 2 - Вид задней панели
По условиям эксплуатации мультиметры цифровые DMM4040, DMM4050 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до 50 °С.
мультиметров цифровых DMM4020 приведены в таблице 2.
Таблица 2
|
ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ | ||||||||||||||
|
пределы измерений Du |
200 мВ |
2В |
20 В |
200 В |
1000 В | |||||||||
|
разрешение |
1 мкВ |
10 мкВ |
100 мкВ |
1 мВ |
10 мВ | |||||||||
|
входное сопротивление |
> 10 ГОм; 10 МОм |
(10 ± 0,1) МОм | ||||||||||||
|
предел Du |
пределы допускаемой основной абсолютной погрешности измерения напрояжения U при температуре (23 ± 5) оС, мВ |
пределы дополнительной абсолютной погрешности измерения напряжения U 1, мВ | ||||||||||||
|
за 90 дней |
за один год | |||||||||||||
|
200 мВ |
± (1-10-4-U + 3^10-5<Du) |
± (1,5-10 4-U + 4^10-5<Du) |
± (1,5-10’5-U + 5^10-6<Du) | |||||||||||
|
2 В |
± (1-10-4-U + 2^10-5<Du) |
± (1,5-10 4-U + 3-10’5-Dv) |
± (T10-5^U + 5^10-6<Du) | |||||||||||
|
20 В |
± (1-10-4-U + 3^10-5<Du) |
± (1,5-10 4-U + 4-10’5-Dv) |
± (240-5/U + 5^10-6<Du) | |||||||||||
|
200 В |
± (1-10'4-U + 2-10’5-Du) |
± (1,5-10 4-U + 340-5<Du) |
± (1,5-10’5-U + 540-6<Du) | |||||||||||
|
1000 В |
± (1-10'4-U + 2-10’5-Du) |
± (1,5-10 4-U + 340-5<Du) |
± (1,5-10’5-U + 540-6<Du) | |||||||||||
|
ИЗМЕРЕНИ |
Е ПЕ |
РЕМЕННОГО Н |
АПРЯЖЕН |
ИЯ | ||||||||||
|
пределы измерений Du |
200 мВ |
2 В |
20 В |
200 В |
750 В | |||||||||
|
разрешение |
1 мкВ |
10 мкВ |
100 мкВ |
1 мВ |
10 мВ | |||||||||
|
входное сопротивление |
(1 ± 0,02) МОм | |||||||||||||
|
пределы допускаемой основной абсолютной погрешности измерения напряжения U при температуре (23 ± 5) оС, мВ (первая строка - за 90 дней, вторая строка - за один год); пределы дополнительной абсолютной погрешности измерения напряжения U 1, мВ (третья строка) | ||||||||||||||
|
от 20 до 45 Гц |
свыше 45 Гц до 20 кГц |
свыше 20 до 50 кГц |
свыше 50 до 100 кГц | |||||||||||
|
± (8-10'3-и + 5-10'4-Du) |
± (1,5-10’3-U + 5-10’4-Du) |
± (3-10'3-и + 5-10'4-Du) ± (3,5-10'3-и + 5-10'4-Du) ± (Г10'4-и + 5-10'5-Du) |
± (8-10'3-и + 5-10'4-Du) ± (9-10'3-U + 5-10'4-Du) ±(5-10'4-U+ 1-10’4-Du) | |||||||||||
|
±(9-16’3-U+ 5-10’4-Du) |
±(2-16’3-U+ 5-IO’,-Dl ) | |||||||||||||
|
±(l-10’4-U+ 5-10’5-Du) |
±(l-10’4-U+ 5-10’5-Du) | |||||||||||||
|
ИЗМЕРЕНИЕ СИЛ |
Ы ПОСТОЯННОГО ТОКА | |||||||||||||
|
пределы измерений DI / разрешение / напряжение на внутреннем сопротивлении, не более | ||||||||||||||
|
200 мкА |
2 mA |
20 мА |
200 мА 1 мкА 500 мВ |
2 А |
10 А | |||||||||
|
1 нА |
10 нА |
100 нА |
10 мкА |
100 мкА | ||||||||||
|
5 мВ |
5 мВ |
50 мВ |
.00 мВ |
500 мВ | ||||||||||
|
предел Di |
пределы допускаемой основной абсолютной погрешности измерения сиолы тока I при температуре (23 ± 5) оС, мкА |
пределы дополнительной абсолютной погрешности измерения силы тока I 1, мкА | ||||||||||||
|
за 90 дней |
за один год | |||||||||||||
|
200 мкА |
± (2-10-4-I + 5-10’5-Di) |
± (3М0-4М + 5-10’5<Di) |
± (3М0-5М + 1-10’5<Di) | |||||||||||
|
2 мА |
± (1,5Н0-М + 540-5<Di) |
± (2М0-4М + 540-5<Di) |
± (2М0-5М + 1-10’5<Di) | |||||||||||
|
20 мА |
±(^ |
± (4М0-4М + 2^10-4<Di) |
± (5М0-5М + 1-10’5<Di) | |||||||||||
|
200 мА |
± (2-10-4-I + 5-10’5-Di) |
±(^ |
± (5М0-5М + 1-10’5<Di) | |||||||||||
|
2 А |
±(^ |
± (8М0-4М + 240-4<Di) |
± (8М0-5М + 1-10’5<Di) | |||||||||||
|
10 А |
± (1,8-10’3-I + 1-10 4-Di) |
± (2М0-3М + 1-10 4-Di) |
± (8М0-5М + 1-10’5<Di) | |||||||||||
продолжение таблицы 2
|
ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА | ||||||||||||
|
пределы измерений |
DI / разрешение / напряжение на внутреннем сопротивлении, не более | |||||||||||
|
20 мА |
200 мА |
2 A 10 мкА 100 мВ |
10 A 100 мкА 500 мВ | |||||||||
|
100 нА |
1 мкА | |||||||||||
|
50 мВ |
500 мВ | |||||||||||
|
предел DI |
частота |
пределы допускаемой основной абсолютной погрешности измерения силы тока I при температуре (23 ± 5) оС, мА |
пределы дополнительной абсолютной погрешности измерения силы тока I 1, мА | |||||||||
|
за 90 дней |
за один год | |||||||||||
|
20 мА |
от 20 до 45 Гц |
± (1-10’2-I + 540’4<Di) |
± (1,25-10’2I + 6^10’4<Di) |
± (1,5-10’4-I + 5-10’5<Di) | ||||||||
|
свыше 45 Гц до 2 кГц |
± (2,5-10’3-I + 540’4<Di) |
± (3-10’3-I + 640’4<Di) | ||||||||||
|
200 мА |
от 20 до 45 Гц |
± (8-10’3-I + 540’4<Di) |
± (1-10’2I + 6^10’4<Di) | |||||||||
|
свыше 45 Гц до 2 кГц |
± (2,5-10’3-I + 540’4<Di) |
± (3-10’3-I + 640’4<Di) | ||||||||||
|
2 А |
от 20 до 45 Гц |
± (1-10’2I + 540’4<Di) |
± (1,25-10’2I + 6^10’4<Di) | |||||||||
|
свыше 45 Гц до 2 кГц |
± (2,5-10’3-I + 540’4<Di) |
± (3-10’3-I + 6^10’4<Di) | ||||||||||
|
10 А |
от 20 до 45 Гц |
± (1-10’2-I + 1-10’3-Di) |
±(1,25-10’2I +1,2-10’3-Di) | |||||||||
|
свыше 45 Гц до 2 кГц |
± (3,5-10’3-I + 1-10’3-Di) |
± (5-10’3-I + 1,2-10’3-Di) | ||||||||||
|
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ (по 2-х проводной и 4-х проводной схемам) | ||||||||||||
|
пределы измерений DR / р |
азрешение / сила испытательного тока | |||||||||||
|
200 Ом |
2 кОм |
20 кОм |
200 кОм |
2 МОм |
20 МОм |
100 МОм | ||||||
|
1 мОм |
10 мОм |
100 мОм |
1 Ом |
10 Ом |
100 Ом |
1 кОм | ||||||
|
800 мкА |
800 мкА |
80 мкА |
8 мкА |
0,9 мкА |
0,16 мкА |
0,16 мкА | ||||||
|
предел Dr |
пределы допускаемой основной абсолютной погрешности измерения сопротивления R при температуре (23 ± 5) оС, Ом |
пределы дополнительной абсолютной погрешности измерения сопротивления R 1, Ом | ||||||||||
|
за 90 дней |
за один год | |||||||||||
|
200 Ом |
± (240’4<R + 440’5<Dr) |
± (340’4<R + 440’5<Dr) |
± (340’5<R + 640’6<Dr) | |||||||||
|
2 кОм |
± (1,5-10’4-R + 240’5<Dr) |
± (240’4<R + 240’5<Dr) |
± (340’5<R + 540’6<Dr) | |||||||||
|
20 кОм |
± (1,5-10’4-R + 240’5<Dr) |
± (240’4<R + 240’5<Dr) |
± (340’5<R + 540’6<Dr) | |||||||||
|
200 кОм |
± (1,5-10’4-R + 240’5<Dr) |
± (240’4<R + 240’5<Dr) |
± (340’5<R + 540’6<Dr) | |||||||||
|
2 МОм |
± (340’4<R + 340’5<Dr) |
± (440’4<R + 3-10’5-Dr) |
± (440’5<R + 5-10'6<Dr) | |||||||||
|
20 МОм |
± (2-10’3-R + 340’5<Dr) |
± (2,5-10’3-R + 340’5<Dr) |
± (1-10’4-R + 540’6<Dr) | |||||||||
|
100 МОм |
± (1,5-10’2R + 440’5<Dr) |
± (1,75-10’2R + 440’5<Dr) |
± (240’3<R + 540’6<Dr) | |||||||||
|
ИЗМЕ |
РЕНИЕ ЧАСТОТЫ | |||||||||||
|
диапазон напряжения на входе: от 100 мВ до 750 В | ||||||||||||
|
диапазон измерений частоты |
пределы допускаемой основной абсолютной погрешности измерения частоты F при температуре (23 ± 5) оС, Гц |
пределы дополнительной относительной погрешности измерения частоты F 1, Гц | ||||||||||
|
за 90 дней |
за один год | |||||||||||
|
от 20 Гц до 2 кГц |
± (1-10’3-F + 0,04 Гц) |
± (1-10’3-F + 0,06 Гц) |
± (240’5<F + 0,02 Гц) | |||||||||
|
свыше 2 до 20 кГц |
± (1-10’3-F + 0,4 Гц) |
± (1-10’3-F + 0,6 Гц) |
± (240’5<F + 0,2 Гц) | |||||||||
|
свыше 20 до 200 кГц |
± (1-10’3-F + 4 Гц) |
± (1-10’3-F + 6 Гц) |
± (240’5<F + 2 Гц) | |||||||||
|
свыше 0,2 до 1 МГц |
± (1-10’3-F + 80 Гц) |
± (1-10’3-F + 120 Гц) |
± (2-10’5-F + 40 Гц) | |||||||||
продолжение таблицы 2
|
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
|
напряжение сети электропитания |
от 90 до 264 В |
|
частота сети электропитания |
от 47 до 440 Гц |
|
потребляемая мощность, не более |
15 В-А |
|
габаритные размеры (длина х ширина х высота), мм |
297 х 217 х 88 |
|
масса, не более |
2,1 кг |
|
рабочие условия эксплуатации |
группа 3 ГОСТ 22261-94 |
|
температура окружающей среды |
от 0 до 50 °C |
|
относительная влажность воздуха при температуре до 28 °C |
до 90 % |
Примечание 1: дополнительная погрешность при изменении температуры окружающей среды на 1 оС в интервалах от 18 до 0 °С и от 28 до 50 °С
