44371-10 Калибраторы температуры сухоблочные
(Fluke 9140 мод. 9142, 9143, 9144)
Назначение средства измерений:
Калибраторы температуры сухоблочные Fluke серии 9140 моделей 9142, 9143, 9144 (далее по тексту - калибраторы) предназначены для поверки и калибровки термопреобразователей сопротивления, термоэлектрических преобразователей, термопреобразователей с унифицированным выходным сигналом, цифровых электронных термометров, термореле и других средств измерений температуры погружного типа.
Внешний вид.
Калибраторы температуры сухоблочные
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) калибраторов состоит из встроенного, метрологически значимого, и автономного ПО. Встроенное ПО находится в микропроцессоре, размещенном в корпусе калибратора и не доступно для внешней модификации.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО представлены в таблице 1.
Таблица 1.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Firmware |
Номер версии (идентификационный номер) ПО ( ) |
1.00 |
Цифровой идентификатор программного обеспечения |
по номеру версии |
(*)
Примечание: - и более поздние версии.
Автономное ПО типа 9930 Interface-it не влияет на метрологические характеристики СИ, поскольку не производит вычисления, а оперирует цифровыми данными, полученными с калибратора температуры. Уровень защиты автономного ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную к корпусу калибратора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в соответствующем разделе Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам температуры сухоблочным Fluke серии 9140 моделей 9142, 9143, 9144
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Рекомендация МЭК 60584 Термопары. Часть 1. Градуировочные таблицы.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется в соответствии с документом МП 44371-10 «Калибраторы температуры сухоблочные Fluke серии 9140 моделей 9142, 9143, 9144 фирмы «Fluke Corporation, Hart Scientific Division», США. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУ «ВНИИМС» июнь 2009 г.
Основные средства поверки:
-
- термометр цифровой прецизионный DTI-1000, диапазон измеряемых температур от минус 50 до плюс 650 °C; ПГ ± 0,03°С (в диапазоне от минус 50 до плюс 400 °С), ± 0,06 °С (в остальном диапазоне);
-
- калибратор напряжений П327, кл. 0,0002;
-
- компаратор напряжений Р3003 с калибратором тока ЕР3003, кл. 0,0005;
-
- многозначная мера электрического сопротивления Р3026, кл. 0,002.
Изготовитель
Фирма «Fluke Corporation, Hart Scientific Division», США
Адрес: 799 E.Utah Valley Drive, American Fork, UT 84003-9775, USA
Тел.: +1.801.763.1600
E-mail: support@hartscientific.com
Web: www.hartscientific.com.
Заявитель
ООО «Ноубл Хаус Трэйдинг»Адрес: 125040, г. Москва, ул. Скаковая, д 36, стр. 3.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Калибраторы представляют собой переносные микропроцессорные термостатирующие устройства со сменными металлическими блоками для размещения в их каналах средств измерений температуры погружного типа соответствующего диаметра. Калибраторы обеспечивают воспроизведение и поддержание задаваемой температуры с известной точностью, а также могут измерять и преобразовывать в температуру выходные сигналы поверяемых первичных преобразователей температуры и внешнего термометра сопротивления повышенной точности с индивидуальной градуировкой (исполнение «-Р»).
Модели калибраторов отличаются друг от друга по метрологическим и техническим характеристикам.
Калибраторы исполнения «-Р» являются многофункциональными устройствами, имеющими дополнительно каналы измерений выходных сигналов поверяемых первичных преобразователей температуры (Ом, мВ, В, мА) и канал для измерения температуры с помощью внешнего термометра сопротивления повышенной точности с индивидуальной градуировкой.
Задание температуры и управление калибраторами осуществляется с помощью функциональных и управляющих кнопок самого калибратора, или при помощи персонального компьютера по интерфейсу RS-232 с использованием программного обеспечения типа 9930 Interface-it. Задаваемые режимы и текущая температура отображается на жидкокристаллическом дисплее калибратора.

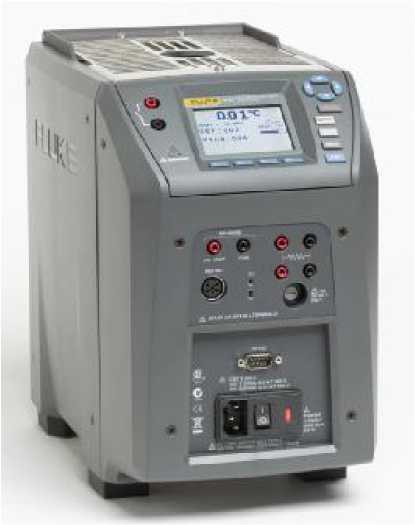

Фото общего вида представлено на рисунке 1.
Рис.1
В комплект стандартной поставки калибраторов входят :
-
- калибратор температуры (модели и исполнение по заказу) - 1 шт.;
-
- кабель питания - 1 шт.;
-
- кабель интерфейсный RS-232 - 1 шт.;
-
- комплект контрольных проводов (только исполнение «-Р») - 1 комплект;
-
- вставная трубка 9142/9143/9144-INSX (кол-во расточенных каналов и их диаметр - в соответствии с заказом) - 1 шт.;
-
- инструмент для извлечения вставных трубок - 1 шт.;
-
- 6-штырьковый разъем типа DIN (только для исполнения «-Р») - 1 шт.;
-
- ферритовые зажимы (только для исполнения «-Р») - 3 шт.;
-
- руководство по эксплуатации (на русском языке) - экз.;
-
- методика поверки - 1 экз.;
-
- компакт диск с руководством по эксплуатации и программным обеспечением 9930 Interface-It - 1 шт.;
-руководство пользователя программного обеспечения (на русском языке) - 1 экз.;
-
- сертификат калибровки калибратора - 1 экз.;
-
- копия сертификата Ростехрегулирования - 1 экз.;
По дополнительному заказу: вставные трубки, алюминиевый кейс.
Основные технические характеристики калибраторов действительны для значения окружающей температуры +23±5 °С и представлены в таблицах 2, 3.
Таблица 2
Наименование характеристики |
Ед. изм. |
Fluke 9142 |
Fluke 9143 |
Fluke 9144 |
Рабочий диапазон воспроизводимых температур |
°С |
от минус 25 до плюс 150 |
от плюс 33 до плюс 350 |
от плюс 50 до плюс 660 |
Разрешающая способность дисплея |
°С |
0,01 | ||
Пределы допускаемой основной абсолютной погрешности воспроизведения заданной температуры (по внутреннему термометру) |
°С |
±0,2 |
±0,2 |
±0,35 (в диапазоне от 50 до 420 °С); ±0,5 (в остальном диапазоне) |
Нестабильность поддержания заданной температуры |
°С |
±0,01 |
±0,02 (в диапазоне от 33 до 200 °С); |
±0,03 (в диапазоне от 50 до 200 °С); |
±0,03 (в остальном диапазоне) |
±0,04 (в диапазоне св. 200 до 420 °С); | |||
±0,05 (в остальном диапазоне) |
Неоднородность температуры по вертикали рабочего пространства на расстоянии 40 мм от дна блока, не более |
°С |
±0,05 |
±0,04 (при + 33 °С); ±0,1 |
±0,05 (при +50°С); ±0,3 ) |
Наименование характеристики |
Ед. изм. |
Fluke 9142 |
Fluke 9143 |
Fluke 9144 |
(при + 200°С); |
(при + 420 °С); | |||
±0,2 (при + 350°С) |
±0,4 (при +660 °С | |||
Радиальная неоднородность температуры, не более |
°С |
±0,01 |
±0,01 (при +33°С); |
±0,02 (при + 50°С); |
±0,015 (при +200°С); |
±0,08 (при + 420°С); | |||
±0,02 (при +350°С) |
±0,14 (при + 660°С) | |||
Напряжение питания |
В |
100±10%...115 ± 10 % (50/60 Гц)/ 230 ± 10% (50/60 Гц) | ||
Максимальная потребляемая мощность |
ВА |
632/575 |
1380 | |
Г абаритные размеры (высотахширинахдлина) |
мм |
290x185x295 | ||
Г абаритные размеры вставного блока (высотахдиаметр) |
мм |
158x030 |
155x025,3 |
155x024,4 |
Масса |
кг |
8,16 |
7,3 |
7,7 |
Рабочие условия эксплуатации:
|
°С % |
от 0 до плюс 50 90 (без конденсации) |
Таблица 3 (только для калибраторов исполнения «-Р»)
Наименование характеристики |
Ед. изм. |
Значение характеристики |
Диапазон измерений электрического сопротивления (для внешенго эталонного и рабочих термометров сопротивления): |
Ом |
0.400 |
Диапазон измерений напряжения постоянного тока |
мВ |
от минус 10 до плюс 75 |
Диапазон измерений сигналов постоянного тока |
мА |
4...24 |
Разрешающая способность дисплея |
°С |
0,01 |
Ом |
0,001 | |
мВ |
0,001 | |
мА |
0,001 | |
Пределы допускаемой основной абсолютной |
Ом |
±0,002 |
погрешности канала измерений электрического сопротивления внешнего эталонного термометра |
(в диапазоне 0.25 Ом) | |
сопротивления |
±0,006 % от показания (в остальном диапазоне) |
Пределы допускаемой основной абсолютной погрешности канала измерений электрического сопротивления рабочих термометров сопротивления(*) |
Ом |
±0,002 (в диапазоне 0.. .25 Ом) ±0,008 % от показания (в остальном диапазоне) |
Пределы допускаемой основной абсолютной погрешности канала измерений напряжения постоянного тока |
мВ |
±0,01 (в диапазоне от минус 10 до плюс 50 мВ) ±0,025 % от показания (в остальном диапазоне) |
Пределы допускаемой основной абсолютной погрешности канала измерений сигналов постоянного тока |
мВ |
±(0,02 % (от показания) + 0,002) |
Пределы допускаемой основной абсолютной погрешности автоматической компенсации внутреннего холодного спая |
°С |
±0,5 |
Рабочий диапазон встроенного источника питания постоянного тока |
В |
24.28 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды (23±5 °С) в диапазоне от минус до плюс 55 °С |
% (от диапазона) /°С |
±0,005 |
Типы номинальных статических характеристик преобразования (НСХ) выходных сигналов рабочих термометров сопротивления и термоэлектрических преобразователей в температуру |
Pt100 (по МЭК 60751/ ГОСТ Р 6651-2009) J, K, T, E, R, S, M, N (по МЭК 60584/ ГОСТ Р 8.585-2001) L, U (по DIN 4370) | |
Примечание к таблице 3: * - погрешность нормирована для 4-х проводной схемы подключения рабочих ТС, для 2-х и 3-х проводной схем - см. РЭ на калибраторы. |
