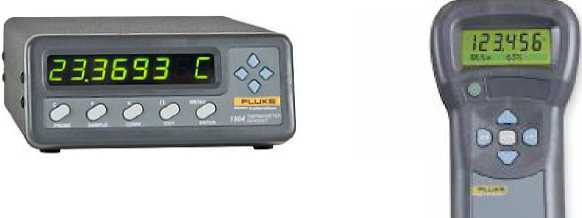

Наименование характеристики

Модификации

1502А

1503

1504

Диапазон измерений сопротивлений датчика

от 0 до 400 Ом, автоматическое определение пределов

от 0 до 25 Ом, автоматическое определение пределов

от 0 до 1 МОм, автоматическое определение пределов

Пределы допускаемой абсолютной погрешности измерений сопротивления, Ом

от 0 до 20 Ом: ±0,0005 Ом

от 0 до 2,5 Ом: ±0,0002 Ом

от 0 до 5 кОм: ±0,5 Ом

Пределы допускаемой абсолютной погрешности измерений сопротивления, %

от 20 до 400 Ом: ±0,0025 %

от 2,5 до 25 Ом: ±0,008 %

от 5 до 200 кОм: ±0,01 % от 200 кОм до 1 МОм: ±0,03 %

Разрешение по сопротивлению

от 0 Ом до 20 Ом: 0,0001 Ом, от 20 Ом до 400 Ом:

от 0 Ом до 10 Ом: 0,00001 Ом, от 10 Ом до 25 Ом: 0,0001 Ом

от 0 Ом до 10 кОм: 0,01 Ом, от 10 кОм до 100 кОм: 0,1 Ом от 100 кОм до 1 МОм

Датчик

R-гтв от 25 до 100 Ом; ТС, ПТС или ВТС

R™ 0,25 Ом, 2,5 Ом, 3 Ом и 5 Ом; ПТС

Термисторы

Температурный диапазон¹

от минус 200 °С до 962 °С

от минус 200 °С до 1200 °С

Любой диапазон, обеспечиваемый термистором

Пределы допускаемой абсолютной погрешности по температуре¹

±0,004 °С при минус 100 °С ±0,006 °С при 0 °С

± 0,009 °С при 100 °С

± 0,012 °С при 200 °С ±0,018 °С при 400 °С ±0,024 °С при 600 °С

^Для Ri-тв

от 2,5 Ом до 5 Ом от -200 °С до 100 °С: ±0,02 °С от 100 °С до 400 °С: ±0,05 °С от 400 °С до 800 °С: ±0,1 °С от 800 °С до 1000 °С: ±0,125 °С от 1000 °С до 1200 °С: ±0,15 °С Для к_т. 0,25 Ом

от 0 °С до 500 °С: ±0,25 °С от 500 °С до 1200 °С: ±0,3 °С

±0,002 °С при 0 °С ±0,002 °С при 25 °С ±0,004 °С при 50 °С ±0,010 °С при 75 °С ±0,020 °С при 100 °С

Разрешение по температуре, °С

0,001

0,01

0,0001

Наименование характеристики

Модификации

1502А

1503

1504

Рабочий ток

0,5 и 1 мА, 2 Гц;

Выбирается пользователем

3 и 5 мА;

Выбирается пользователем

2 и 10 мкА;

Выбирается пользователем

Диапазон температур окружающего воздуха

от 16 °С до 30 °С

от 13 °С до 33 °С

Градуировочные характеристики преобразования сигнала

МТШ-90, поддиапазоны 4, 6, 7, 8,

9, 10 и 11

МПТШ-68: Ro, а, 6, а₄ и с₄ Уравнение Каллендера - Ван

Дюзена: R₀, а, 6 и в

МТШ-90, поддиапазоны 6, 7 и 8 Полиноминальная стандартная функция 7 степени для ВТС с функцией отклонения 2 степени;

Уравнение Каллендера - Ван Дюзена: R0, а, 6 и в

Полином Steinhart-Hart для термистора Уравнение Каллендера - Ван Дюзена: R0, а, 6 и в

Период измерения, с

1

Цифровой фильтр

Экспоненциальный, постоянная времени от 0 до 60 с (выбирается пользователем)

Соединительные разъемы

4-проводной экранированный, 5-pin DIN разъем

Коммуникационные выходы

RS-232 серийный стандартный

IEEE-488 (GPIB) нестандартный

Дисплей

8-разрядный, 7-сегментный, желто-зеленый LED; Текст 0,5 дюйма высоты

Питание переменным напряжением

115 В (±10%), 50/60 Гц, 10 А,

230 В (±10%), 50/60 Гц, 10 А

Размеры, мм

143x181x61

Масса, кг

1,0

Наименование характеристики

Модис

шкации

1521

1522

Диапазон сопротивлений

от 0 до 400 Ом

от 0 до 500 кОм

Температурный диапазон¹

от минус 200 °С до 962 °С

от минус 50 °C до 150 °C

Пределы допускаемой абсолютной погрешности измерений по температуре¹

от минус 200 °С до 100 °С: ±0,025 °С от 100 °С до 400 °С: ±0,05 °С от 400 °С до 800 °С: ± 0,1 °С от 800 °С до 962 °С: ± 0,15 °С

от 0 °C до 50 °C: ±0,005 °C от 50 °C до 75 °C: ±0,01 °C от 75 °C до 100 °C: ±0,02 °C

Градуировочные характеристики преобразования сигнала

МТШ-90, МЭК60751,

Уравнение Каллендера - Ван Дюзена

Полином Steinhart-Hart для термистора, YSI 400 (2252 Ом)

Тип датчика

ПТС 25 - ПТС 100

Термистор

Рабочий ток

0,5 мА

5 мкА

Разрешение по температуре, °C

0,001

Период измерения, с

1

Диапазон температур окружающего воздуха

от 0 до 40 °С

Цифровой фильтр

Экспоненциальный, постоянная времени от 0 до 60 с

Соединительные разъемы

INFO-CON разъем

Коммуникационные выходы

RS-232 (модификация 1522 - инфракрасный интерфейс)

Память

Модификация 1521 - 6 отсчетов

Модификация 1522 - 10000 или 25 групп по 100 отсчетов

Дисплей

6-разрядный, 7-сегментный LCD, 16*1 буквенно-цифровой; Текст 0,5 дюйма высоты

Питание

NiMH аккумуляторы и зарядное устройство

Размеры, см

20*11*4

Масса, кг

0,4

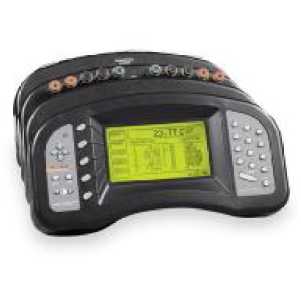

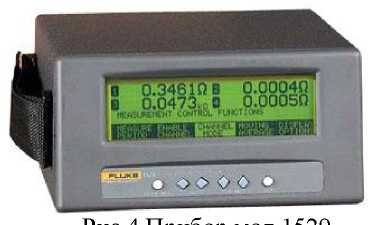

Наименование

Термометр (термопреобразователь) сопротивления (ТС)

Термистор

Термопара (ТП)

Диапазон измерений

от 0 до 400 Ом

от 0 до 500 кОм

от минус 10 до 100 мВ

Пределы допускаемой абсолютной погрешности (по сопротивлению/ напряжению)

от 0 до 20 Ом: ±0,0005 Ом от 20 до 400 Ом: ±0,0025 % (от измеряемой величины)

от 0 до 5 кОм: ±0,5 Ом от 0 до 200 кОм: ±0,01 % от 200 до 500 кОм: ±0,03 % (от измеряемой величины)

от -10 до 50 мВ: ±0,005 мВ

от 50 до 100 мВ: ±0,01 %

(от измеряемой величины) При внутренней компенсации холодных спаев дополнительная погрешность ±0,25 °С

Входы

Двухканальный ПТС/термистор и двухканальная термопара или четырехканальный ПТС/термистор, или четырехканальная термопара, или ПТС/термистор, включаемый по 2,3 или 4-проводной схеме; термопары типа B, E, J, K, N, R, S, T и Au-Pt

Градуировочные   характеристики

преобразования сигнала

МТШ-90, МЭК60751, Уравнение Каллендера - Ван Дюзена

Полином Steinhart-Hart для

термистора, YSI 400

Функция отклонения трехпроводной схемы NIST, полином 6 степени

Температурный диапазон¹

от минус 189 °С до 960 °С

от минус 50 °С до 150 °С

от минус 270 °С до 1800 °С

Пределы допускаемой абсолютной погрешности по температуре¹

±0,004 °С при минус 100 °С

±0,006 °С при 0 °С

± 0,009 °С при 100 °С

± 0,012 °С при 200 °С ±0,018 °С при 400 °С ±0,024 °С при 600 °С

±0,0025 °С при 0 °С ± 0,0025 °С при 25 °С ± 0,004 °С при 50 °С ±0,010 °С при 75 °С ±0,025 °С при 100 °С

Тип ТП при значении температуры

Компенсация холодных спаев

Внешн.

Внутр.

B при 1000 °С T при 200 °С E при 600 °С N при 600 °С R при 1000 °С S при 1000 °С J при 600 °С K при 600 °С

±0,6 °С ±0,07 °С

±0,1 °С

±0,15 °С ±0,15 °С ±0,4 °С

±0,5 °С

±0,1 °С

±0,6 °С

±0,25 °С

±0,35 °С

±0,4 °С

±0,3 °С

±0,5 °С

±0,6 °С

±0,3 °С

Разрешение по температуре, °С

0,001

0,0001

от 0,01 до 0,001

Рабочий ток

1 мА

2 и 10 мА, автоматический

-

выбор

Рабочий диапазон температуры

от 16 до 30 °С

Наименование

Термометр (термопреобразователь) сопротивления (ТС)

Термистор

Термопара (ТП)

Период измерений

от 0,1 секунды до 1 часа

Дисплей

1,3” х 5” LCD графический дисплей

Отображаемые единицы

°C, °F, К, Ом, кОм, мВ

Регистрация данных

Может быть зарегистрировано до 8000 измерений

Интервалы регистрации

0,1; 0,2; 0,5; 1; 2; 5; 10; 30 или 60 секунд; 2, 5, 10, 30 или 60 минут

Усреднение

Выбираемое пользователем число от 2 до 10 повторений с усреднением

Коммуникационные выходы

RS-232, включая IR порты, IEEE-488 (GPIB) нестандартный

Питание

Переменное напряжение от 100 до 240 В, 50-60 Гц, 0,4 А, Аккумулятор NiMH, 8 часов работы без подзарядки, 3 часа зарядки, 500 циклов

Размеры, мм

102x191x208

Масса, кг

2

Наименование характеристики

Модуль

2560

2561

2562

Диапазон сопротивлений термодатчика

от 0 Ом до 400 Ом

от 0 Ом до 25 Ом

от 0 Ом до 400 Ом

Пределы допускаемой абсолютной погрешности измерений сопротивления

±0,002 %

±0,005 %

±0,004 %

Температурный диапазон¹

от минус 260 °C до 962 °C

от 0 °C до 1200 °C

от минус 260 °C до 850 °C

Пределы допускаемой погрешности по температуре¹

±0,006 °C при 0 °C ±0,009 °C при 100 °C

±0,013 °C при 0 °C

±0,018 °C при 100 °C

±0,01 °C при 0 °C ±0,014 °C при 100 °C

Разрешение по температуре

0,0001 °С

0,0001 °С

0,0001 °С

Разрешение по сопротивлению

0,0001 Ом

0,00001 Ом

0,0001 Ом

Рабочий ток

1,0 и 1,4 мА, выбирается пользователем

3 и 5 мА, выбирается пользователем

1,0 и 1,4 мА, выбирается пользователем

Наименование характеристики

Модуль

2560

2561

2562

Градуировочные характеристики преобразования сигнала

МТШ-90, МПТШ-68: Re, а, 6, ад, с4 Уравнение Каллендера - Ван Дюзена: R₀, а, 6 и в

МТШ-90, Уравнение Каллендера - Ван Дюзена: R0, а, в

Уравнение Каллендера - Ван Дюзена: R0, а, 6, в

Число каналов измерений

2

2

8

Наименование характеристики

М

одуль

2563

2564

2567

2568

Диапазон сопротивлений датчика

от 0 Ом до 1 МОм

от 0 Ом до 1 МОм

от 0 Ом до 4 кОм

от 0 Ом до 4 кОм

Температурный диапазон¹

от минус 60 °С до 260 °С

от минус 60 °С до 260 °С

от минус 260 °С до 962 °С

от минус 200 °С до 850 °С

Пределы допускаемой погрешности измерений сопротивления

±0,005 %

±0,01 %

±0,0025 %

±0,004 %

Пределы допускаемой

±0,0013 °С при 0 °С

±0,0025 °С при 0 °С

±0,006 °С при 0 °С

±0,01 °С при 0 °С

погрешности по

температуре¹

±0,0015 °С при 75 °С

±0,003 °С при 75 °С

±0,009 °С при 100 °С

±0,014 °С при 100 °С

Разрешение по сопротивлению

0,0001 Ом

0,1 Ом

0,001 Ом

0,001 Ом

Разрешение по температуре

0,0001 °С

0,0001 °С

0,0001 °С

0,0001 °С

Рабочий ток

2 мкА и 10 мкА

2 мкА и 10 мкА

0,1 и 0,05 мА

0,1 и 0,05 мА

Число каналов измерений

2

8

8

8

Таблица 6. Основные характеристики прибора серии 1500. Модификация

560 с различными сменными модулями

Наименование характеристики

Модуль

2565

2566

Диапазон термо-ЭДС датчика

от минус 10 мВ до 100 мВ

от минус 10 мВ до 100 мВ

Пределы допускаемой абсолютной погрешности измерений термоЭДС

±0,002 мВ

±0,004 мВ

Разрешение по напряжению

0,0001 мВ

0,0001 мВ

Разрешение по температуре

0,001 °С

0,001 °С

Число каналов измерений

2

12

Максимальное число присоединяемых модулей

8

Максимальное число опрашиваемых каналов измерений

96

Период измерения, с

2

Напряжение аналогового выхода, В

1,25

Соединительные разъемы

4-проводный экранированный, 5-pin DIN разъем

Дисплей

4,25” *2,25” графический LCD, с регулировкой яркости и контрастности

Коммуникационные выходы

RS-232 серийный стандартный, IEEE-488 (GPIB) нестандартный

Питание переменным напряжением

от 100 до 230В, 50/60 Гц, 5 А

Градуировочные характеристики преобразования сигнала

МТШ-90, МПТШ-68, Уравнение Каллендера - Ван Дюзена

Диапазон рабочих температур окружающего воздуха, °С

от 5 до 35

Диапазон значений относительной влажности, %

от 15 до 50

Диапазон значений атмосферного давления, кПа

от 75 до 106

Размеры, мм

143*181*61

Масса, кг

1,8 (без сменных модулей)

Срок службы всех модификаций, лет

8
