Наименование характеристики

Значение

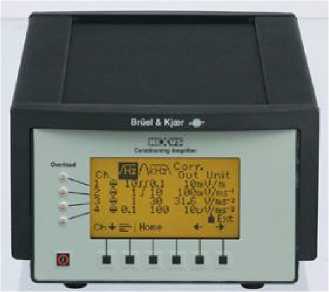

Модели 2690, 2691, 2692, 2693

Вход по заряду

Максимальное пиковое значение входного сигнала: 2690, 2691, 2692 (кроме 2692С и 2692D), 2693, пКл

10

2692С и 2692D, нКл

100

Коэффициент усиления:

2690, 2691, 2692 (кроме 2692С и 2692D), 2693, мВ/пКл

от 0,1 до 10 000

2692С и 2692D, мВ/пКл

2690, 2691, 2692 (кроме 2692С и 2692D), 2693 (при

от 0,01 до 10 000

емкости датчика 1 нФ), дБ

от минус 20 до +80

2692С и 2692D (при емкости датчика 1нФ), дБ

от минус 40 до +80

Диапазоны рабочих частот, Гц: по виброускорению

от 0,1 до 100 000

по виброскорости

от 1 до 10 000

по виброперемещению

от 1 до 1 000

Относительная расширенная неопределенность калибровки при коэффициенте охвата к=2 и доверительной вероятности 0,95 откалиброванного выходного сигнала в диапазонах рабочих температур, %: от 0 °С до +40 °С

±1

от минус 10 °С до +55 °С

±2

Низкочастотный фильтр: частоты среза (минус 10%), кГц

0,1

1

3

10

22,4

30

100

наклон, дБ/окт

40

Высокочастотный фильтр: частоты среза (минус 10%), Гц по виброускорению для 2690, 2691, 2692 (кроме 2692С и 2692D), 2693

0,1

1

10

по виброускорению для 2692С и 2692D

0,1

1

20

по виброскорости и виброперемещению

1

10

наклон, дБ/окт

40

Внутренний шум (в полосе частот от 2 Гц до 22 кГц) в диапазонах температур, фКл, не более:

от минус 10 °С до +40 °С включ.

5

свыше +40 °С до +55 °С

10

Нелинейные искажения и шум (в полосе частот от 2 Гц до

22 кГц), %, не более

0,003

Микрофонный канал и канал интенсивности

Максимальное значение входного напряжения (пик),В

31,6

Коэффициент усиления, дБ

от минус 20 до +60

Относительная расширенная неопределенность калибровки при коэффициенте охвата к=2 и доверительной вероятности 0,95 откалиброванного выходного сигнала в диапазонах рабочих температур, %: от 0 °С до +40 °С

±0,1

от минус 10 °С до +55 °С

±0,2

Диапазон рабочих частот, Гц

от 0,1 до 100 000

Низкочастотный фильтр: частота среза (минус 1 дБ), кГц

0,1

1

3

10

22,4

30

100

наклон, дБ/окт

40

Высокочастотный фильтр частота среза (минус 1 дБ), Гц

0,1

наклон, дБ/окт

40

частота среза (минус 1 дБ), Гц

20

наклон, дБ/окт

80

Внутренний шум, мкВ, не более

2

Нелинейные искажения и шум (в полосе частот от 2 Гц до 22 кГц), %, не более

0,003

Канал первичных преобразователей «Delta Tron»

Максимальное значение входного напряжения (пик) (дифференциальный вход), В

31,6

Коэффициент усиления, дБ

от минус 20 до +60

Диапазон рабочих частот, Гц

от 0,1 до 100 000

Относительная расширенная неопределенность калибровки при коэффициенте охвата к=2 и доверительной вероятности 0,95 откалиброванного выходного сигнала в диапазонах рабочих температур, дБ: от 0 °С до +40 °С

±0,1

от минус 10 °С до +55 °С

±0,2

Неравномерность амплитудно-частотной характеристики, %, не более

минус 10

Низкочастотный фильтр частота среза (минус 10%),кГц

наклон, дБ

1

3

10

22,4

30

100

40

Высокочастотный фильтр частота среза (минус 10%), Гц

0,1

1

40

наклон, дБ

частота среза (минус 10%), Гц

10

наклон, дБ/окт

60

Внутренний шум, мкВ, не более

2,4

Нелинейные искажения и шум (в полосе частот от 2 Гц до 22 кГц), %, не более

0,003

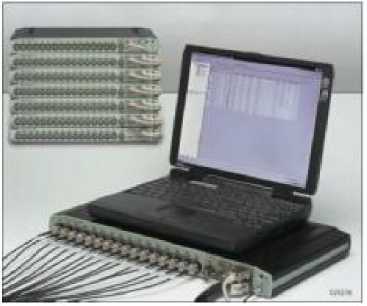

Модель 2694

Максимальное значение входного напряжения (размах),В

20

Коэффициенты усиления, дБ

минус 10 0

10

20

30

40

Диапазон рабочих частот, Гц

от 0,1 до 50 000

Относительная     расширенная     неопределенность

калибровки при коэффициенте охвата к=2 и доверительной вероятности 0,95, дБ

±0,1

Низкочастотный фильтр (минус 1 дБ), кГц

50

Высокочастотный фильтр (минус 1 дБ), Гц

0,1

1

Нелинейные искажения в диапазоне до 1 кГц, %, не более

0,01

Условия эксплуатации: диапазон рабочих температур, °С

от минус 10 до + 55

Габаритные размеры (длина^хширина^хвысота), мм, не более:

2690, 2691, 2692, 2693

230^х144^х90

2694

254x449x43,6

Масса, кг, не более: 2690, 2691, 2692, 2693

3

2694

2,5
