41578-09 — Акселерометры пьезоэлектрические

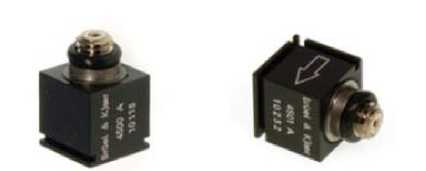

Наименование характеристики

Значение

Диапазон измерения виброускорения, м/с²

±30000

Номинальный коэффициент преобразования (на частоте 159,2 Гц), пКлДмгс^-2)

0,3

Отклонение коэффициента преобразования от номинального значения, %, не более

±10

Диапазон рабочих частот, Гц

от 1 до 10 000

Неравномерность АЧХ, %, не более

±10

Резонансная частота, кГц, не менее

45

Относительный коэффициент поперечного преобразования, %, не более

4

Чувствительность к изменению температуры, (м^с^-2)/ °С

0,04

Монтаж

установочный зажим, клей

Диапазон рабочих температур, °С

от минус 55 до 175

Масса, г, не более

4,1

Габаритные размеры (длина^хширина^хвысота), мм, не более

10^х10^х15,1

Наименование характеристики

Значение

Диапазон измерения виброускорения, м/с²

±7500

Номинальный коэффициент преобразования (на частоте

159,2 Гц), мВ/(м^с^-2)

1,0

Отклонение коэффициента преобразования от номинального значения, %, не более

±20

Диапазоны рабочих частот, Гц: ось X

от 1 до 11 000

ось Y

от 1 до 9 000

ось Z

от 1 до 18 000

Неравномерность АЧХ, %, не более

±10

Резонансные частоты, кГц: ось X

26

ось Y

23

ось Z

44

Относительный коэффициент поперечного преобразования, %, не более

5

Чувствительность к изменению температуры, (\гс^-2)/ °С

0,05

Монтаж

клей, винт М2, шпилька М3, зажим

Диапазон рабочих температур, °С

от минус 50 до 125

Масса, г, не более

15

Габаритные размеры (длина^хширина^хвысота), мм, не более

24^х17^х16,1

Наименование характеристики

Значение

Диапазон измерения виброускорения, м/с²

±5000

Номинальный коэффициент преобразования (на частоте 159,2 Гц), пКлДмгс^-2)

0,3

Отклонение коэффициента преобразования от номинального значения, %, не более

±25

Диапазон рабочих частот, Гц

от 1 до 12 000

Неравномерность АЧХ, %, не более

±10

Резонансная частота, кГц

45

Относительный коэффициент поперечного преобразования, %, не более

5

Чувствительность к изменению температуры, (м^с^-2)/ °С

0,06

Монтаж

шпилька 10-32 UNF

Диапазон рабочих температур, °С

от минус 54 до 230

Масса, г, не более

4,9

Габаритные размеры (диаметрхвысота), мм

08,7x20,5

Наименование характеристики

Исполнения

4506

4506В

4506В002

4506В003

Значения

Диапазон измерения виброускорения, м/с²

±700

±70

±140

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(м<²)

10

100

50

Отклонение коэффициента преобразования от номинального значения, %, не более

±10

Диапазоны рабочих частот,

Гц:

ось X

ось Y и ось Z

от 0,3 до 5500 от 0,6 до 3000

от 0,3 до 3500

от 0,3 до 1600

от 0,3 до 4000

от 0,3 до 2000

Неравномерность АЧХ, %, не более

10

Резонансные частоты, кГц: ось X ось Y и ось Z

19

10

• 12.5

  • 5.5

14

7

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %/°С: ось X ось Y и ось Z

0,05

0,1

0,15

0,12

Чувствительность к изменению температуры при нижней граничной частоте 3 Гц, (мгс^-2)/ °С

3

5

Встроенный ID (таблицы TEDS)

нет           есть

есть

Диапазон рабочих температур, °С

от минус 54 до 100

Масса, г, не более

15

21

18

Габаритные размеры (длина хширинах высота), мм, не более

17x17x14,5

17x17x17

Наименование характеристики

Исполнения

4507,

4507В, 4507В-003, 4507В-004

4507-001,

4507В-001

4507-002,

4507В-002, 4507В-005

4507В-006

Значения

Диапазон измерения виброускорения, м/с²

±700

±7000

±70

±140

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(м<²)

10

1

100

50

Отклонение коэффициента преобразования от номинального значения, %, не более

±5

±10

±5

Диапазон рабочих частот, Гц

от 0,3 до 6000   от 0,1 до 6000

от 0,4 до 6000

от 0,2 до 6000

Неравномерность АЧХ, %, не более

10

Резонансная частота, кГц

18

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %/°С

0,09

0,18

Встроенный ID (таблицы TEDS) для версий «В»

есть

Диапазон рабочих температур, °С

от минус 54 до 121

от минус 54 до 100

Масса, г, не более

4,8

Габаритные размеры (длина^хширина^хвысота), мм, не более

10^х10^х10

Наименование характеристики

Исполнения

4508,

4508В, 4508В-003, 4507В-004

4508-001,

4508В-001

4508-002,

4508В-002

4508В-004

Значения

Диапазон измерения виброускорения, м/с²

±700

±7000

±70

±140

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(м<²)

10

1

100

50

Отклонение коэффициента преобразования от номинального значения, %, не более

±5

±10

± 5

Диапазон рабочих частот, Гц

от 0,3 до 8000

от 0,1 до 8000

от 0,4 до 8000

от 0,2 до 8000

Неравномерность АЧХ, %, не более

10

Резонансная частота, кГц

25

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %/°С

0,06

0,12

Встроенный ID (таблицы TEDS) для версий «В»

есть

Диапазон рабочих температур, °С

от минус 54 до 121

от минус 54 до 100

Масса, г, не более

4,8

Габаритные размеры (длина^хширина^хвысота), мм, не более

10^х10^х10

Наименование характеристики

Модис

шкации

4507С

4508С

Значения

Диапазон измерения виброускорения, м/с²

от 240^-3 до 20Ч0³

Номинальный коэффициент преобразования (на частоте 159,2 Гц), пКлДмгс^-2)

0,5

Отклонение коэффициента преобразования от номинального значения, %, не более

±15

Диапазон рабочих частот, Гц

от 0,1 до 6 000

Неравномерность АЧХ, %, не более

±10

Резонансная частота, кГц

18

25

Относительный коэффициент поперечного преобразования, %, не более

5

Чувствительность к изменению температуры, (м^с^-2)/ °С

0,2

0,6

Диапазон рабочих температур, °С

от минус 74 до 250

Масса, г, не более

4,5

Габаритные размеры (длинахширинахвысота), мм, не более

10х10х10

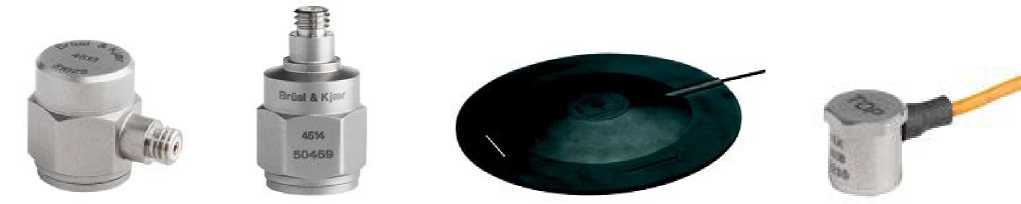

Наименование характеристики

Исполнения

4511-001

4511-002

4513

4513В

4513-001,

4513В-001

4513-002,

4513В-002

Значения

Диапазон измерения виброускорения, м/с²

±5000

±500

±4900

±490

±98

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(м<²)

1,0

10

1

10

50

Отклонение коэффициента преобразования от номинального значения, %, не более

±10

плюс 12; минус 8

Диапазон рабочих частот, Гц

от 1 до 15000

от 1 до 10000

Неравномерность АЧХ, %, не более

±10

Резонансная частота, кГц

43

32

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %/°С

-

0,24

Монтаж

центровочный болт М3 или шпилька 10-32 UNF

отверстие

10-32 UNF

Диапазон рабочих температур, °С

от минус 51 до 150

от минус 51

до 121         от минус 51 до 100

Масса, г, не более

35

8,6

Габаритные размеры (диаметр высота), мм, не более

019,5x16,5

011,9x15,65

Наименование характеристики

Исполнения

4514,

4514В

4514-001,

4514В-001

4514-002,

4514В-002

4514-004,

4514В-004

Значения

Диапазон измерения виброоускорения, м/с²

±4900

±490

±98

±980

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(м^с’²)

1,0

10

50

5

Отклонение коэффициента преобразования от номинального значения, %, не более

плюс 12; минус 8

Диапазон рабочих частот, Гц

от 1 до 10000

Неравномерность АЧХ, %, не более

±10

Резонансная частота, кГц

32

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %/°С

0,11

Монтаж

отверстие 10-32 UNF

Диапазон рабочих температур, °С

от минус 51 до                              от минус 51 до

121             от минус 51 до 100             121

Масса, г, не более

8,7

Габаритные размеры (диаметр высота), мм, не более

012x23

Наименование характеристики

Значение

Диапазон измерения виброускорения, м/с²

±500

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(м^с’²)

10

Отклонение коэффициента преобразования от номинального значения, %, не более

±5

Диапазон рабочих частот, Гц

от 0,25 до 900

Неравномерность АЧХ, %, не более

±10

Резонансная частота, Гц, не менее

2700

Относительный коэффициент поперечного преобразования, %, не более

5

Чувствительность к изменению температуры, (\тс'²)/ °С

0,1

Монтаж

клей, прессование, ремень

Диапазон рабочих температур, °С

от минус 10 до 70

Масса, г, не более

345

Габаритные размеры (диаметрхвысота), мм, не более

0205x12

Наименование характеристики

Исполнения

4516

4516-001

4517

4517-002

Значения

Диапазон измерения виброускорения, м/с²

±5000

±10000

±5000

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(м^с’²)

1,0

0,5

1,0

Отклонение коэффициента преобразования от номинального значения, %, не более

±10

Диапазон рабочих частот, Гц

от 1 до 20000

Неравномерность АЧХ, %, не более

±10

Резонансная частота, кГц

60

75

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %/°С

0,11

0,05

Монтаж

клей

Диапазон рабочих температур, °С

от минус 51 до 121

Масса, г, не более

1,5

0,6

1,0

Габаритные размеры мм, не более

(шестигранник/высота) (диаметр х длина) (длина/ширина/высота)

6,25х7,1

06,35/8,15

07,85/8,9/4,6

Наименование характеристики

Исполнения

4517С

4517С-001

Значения

Диапазон измерения виброускорения, м/с²

±5000

Номинальный коэффициент преобразования (на частоте

159,2 Гц), пКл/(м^с^-2)

0,18

Отклонение коэффициента преобразования от номинального значения, %, не более

±15

Диапазон рабочих частот, Гц

от 1 до 10 000

от 1 до 20 000

Неравномерность АЧХ, %, не более

±10

Резонансная частота, кГц

75

80

Относительный коэффициент поперечного преобразования, %, не более

5

Чувствительность к изменению температуры, (м^с^-2)/ °С

0,11

Диапазон рабочих температур, °С

от минус 51 до 177

Масса, г, не более

0,6

1,0

Габаритные размеры (длина/ширина/высота), мм, не более

10/10/10

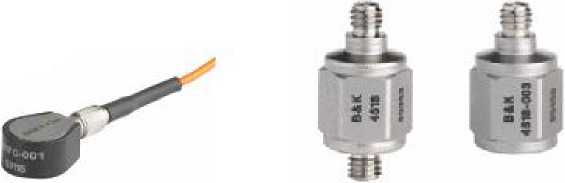

Наименование характеристики

Исполнения

4518

4518-001

4518-002

4518-003

Значения

Диапазон измерения виброускорения, м/с²

±5000

±500

±5000

±500

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(м0²)

1,0

10,0

1,0

10,0

Отклонение коэффициента преобразования от номинального значения, %, не более

±10

Диапазон рабочих частот, Гц

от 0,5 до 20000

Неравномерность АЧХ, %, не более

±10

Резонансная частота, кГц

60

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %/°С

0,2

Монтаж

шпилька М3               клей

Диапазон рабочих температур, °С

от минус 51 до 100

Масса, г, не более

1,5

Габаритные размеры (диаметр высота), мм, не более

06,2x12,2

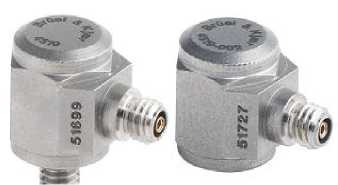

Наименование характеристики

Исполнения

4519

4519-001

4519-002

4519-003

Значения

Диапазон измерения виброускорения, м/с²

±5000

±500

±5000

±500

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(мт^-2)

1,0

10,0

1,0

10,0

Отклонение коэффициента преобразования от номинального значения, %, не более

±10

Диапазон рабочих частот, Гц

от 0,5 до 20000

Неравномерность АЧХ, %, не более

±10

Резонансная частота, кГц

45

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %/°С

0,2

Монтаж

шпилька М3

клей

Диапазон рабочих температур, °С

от минус 51 до 100

Масса, г, не более

1,6

1,5

Г абаритные размеры (диаметр высота), мм, не более

06,2x8,3

Наименование характеристики

Исполнения

4520

4520-001

4520-004

Значения

Диапазон измерения виброускорения, м/с²

±5000

±50000

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(мт^-2)

1

0,1

Отклонение коэффициента преобразования от номинального значения, %, не более

плюс 12; минус 8

Диапазоны рабочих частот, Гц: ось X и ось Y

ось Z

от 2 до 7 000 от 2 до 7 000

от 2 до 4 000 от 2 до 7 000

Неравномерность АЧХ, %, не более

±10

Резонансные частоты, кГц: ось X ось Y ось Z

30

30

40

20

25

30

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %/°С

0,06

Чувствительность к изменению температуры, (м^с^-2)/ °С

0,36

Монтаж

клей

клей или резьба М3

Диапазон рабочих температур, °С

от минус 54 до 121

Масса, г, не более

2,9

4

Габаритные размеры (длинахширинахвысота), мм, не более

9,02x9,14x17,4

12,32x9,14x17,14

Наименование характеристики

Исполнения

4521

4521С

Значе

:ния

Тип выхода

DeltaTron

зарядовый

Диапазон измерения виброускорения, м/с²

±5000

Номинальный коэффициент преобразования (на частоте 159,2Гц):

мВ/fiwc^-2)

иКл/(м^с^-2)

1,0

1,0

Отклонение коэффициента преобразования от номинального значения, %, не более

±10

±15

Диапазон рабочих частот, Гц

от 1 до 9 000

Неравномерность АЧХ %, не более

±10

Резонансная частота, кГц

35

Относительный коэффициент поперечного преобразования, %, не более

5

Чувствительность к изменению температуры, (м<²)/ °С

0,26

0,11

Монтаж

винт М2

Диапазон рабочих температур, °С

от минус 51 до 121

от минус 51 до 230

Масса, г, не более

2,7

Габаритные размеры (диаметр высота), мм, не более

010,4x7,4

Наименование характеристики

Значение

Диапазон измерения виброускорения, м/с²

±5000

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(мт^-;)

1,0

Отклонение коэффициента преобразования от номинального значения, %, не более

±5

Диапазон рабочих частот, Гц

от 1 до 15 000

Неравномерность АЧХ %, не более

±10

Резонансная частота, кГц

43

Относительный коэффициент поперечного преобразования, %, не более

5

Чувствительность к изменению температуры, (м^с^-2)/ °С

0,02

Монтаж

клей или титановый болт М4

Диапазон рабочих температур, °С

от минус 54 до 150

Масса, г, не более

13,3

Габаритные размеры (диаметрхвысота), мм, не более

012,6x10,15

Наименование характеристики

Исполнения

4524

4524В

4514В-001

4524В-003

Значения

Диапазон измерения виброускорения, м/с²

±500

±5000

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(\гс^-2)

10

1

Отклонение коэффициента преобразования от номинального значения, %, не более

±5

±10

Диапазоны рабочих частот, Гц: ось X

ось Y и ось Z

от 0,2 до 5500 от 0,25 до 3000

Диапазоны рабочих частот с процедурой REq-X, Гц: ось X

ось Y и ось Z

от 0,2 до 10000 от 0,25 до 5000

Неравномерность АЧХ %, не более

10

Резонансные частоты, кГц: ось X ось Y и ось Z

18

9

Относительный коэффициент поперечного преобразования, %, не более

5

Чувствительность к изменению температуры, (м^с^-2)/ °С

0,1

Монтаж

клей или зажим

Диапазон рабочих температур, °С

от минус 54 до 100

Масса, г, не более

4,4

4,8

Габаритные размеры (длина^хширина^хвысота), мм, не более

10^х10^х16,4

10х10х17,9

Наименование характеристики

Исполнения

4525В

4525В-001

4525-НТ

Значения

Диапазон измерения виброускорения, м/с²

±5000

±500

±7000

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(м^с^-2)

1

10

1

Отклонение коэффициента преобразования от номинального значения, %, не более

плюс12; минус 8

±10

Диапазоны рабочих частот, Гц:* ось X и осьY

ось Z

от 2 до 7 000

от 2 до 4 000

от 2 до 7 000

от 0,3 до 10 000

Диапазоны рабочих частот, Гц: ** ось X и осьY

ось Z

от 1 до 5500

от 1 до 10 000

от 0,3 до 5500 от 0,3 до 10 000

Диапазоны рабочих частот с процедурой

REq-X, Гц:***

ось X и осьY

ось Z

от 1 до 10 000

от 1 до 15 000

от 0,3 до 10 000

от 0,3 до 15 000

Неравномерность АЧХ %, не более

±10

Резонансная частота, кГц

30

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %/°С

0,16

0,09

Чувствительность к изменению температуры, (м^с^-2)/ °С

0,01

0,03

Монтаж

клей или отверстие М3

Диапазон рабочих температур, °С

от минус 54 до 180

от минус 54 до

180 от минус 54 до

150

Масса, г, не более

6

Габаритные размеры (диаметр высота), мм, не более

012,2x21,1

Наименование характеристики

Исполнения

4526

4526-001

Значения

Диапазон измерения виброускорения, м/с²

±700

±7000

Номинальный коэффициент преобразования (на частоте 159,2 Гц), мВ/(м<²)

10

1

Отклонение коэффициента преобразования от номинального значения, %, не более

±10

Диапазон рабочих частот, Гц

от 0,3 до 8 000

от 0,1 до 8 000

Диапазон рабочих частот с применением процедуры REq-X, Гц

от 0,3 до 12 000

от 0,1 до 12 000

Неравномерность АЧХ %, не более

±10

Резонансная частота, кГц

25

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %/°С

0,09

Чувствительность к изменению температуры, (м^с^-2)/ °С

0,3

Монтаж

отверстие 10-32 UNF

Диапазон рабочих температур, °С

от минус 54 до 180

Масса, г, не более

5

Габаритные размеры (диаметр высота), мм, не более

09,8x19,4
