Номер по Госреестру СИ: 41564-14
41564-14 Комплекты термопреобразователей сопротивления платиновых
(TP)
Назначение средства измерений:
Комплекты термопреобразователей сопротивления платиновых серии TP (далее по тексту - комплекты ТС) предназначены для измерения температуры и разности температур теплоносителей, химически неагрессивных к материалу корпуса или защитной гильзы ТС, в подающем и обратном трубопроводах системы теплоснабжения.
Внешний вид.
Комплекты термопреобразователей сопротивления платиновых
Рисунок № 1
Внешний вид.
Комплекты термопреобразователей сопротивления платиновых
Рисунок № 2

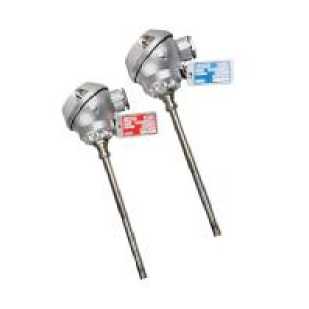

Внешний вид.
Комплекты термопреобразователей сопротивления платиновых
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом и на шильдик, прикрепленный к каждому из двух ТС, входящих в комплект.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам термопреобразователей сопротивления платиновых серии TP
Международный стандарт МЭК 60751 (2008, 07). Платиновые термометры сопротивления и чувствительные элементы.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 1434-1 Теплосчетчики. Общие технические требования.
ГОСТ Р ЕН 1434-1-2006 Теплосчетчики. Часть 1. Общие требования.
ГОСТ Р ЕН 1434-1-2006 Теплосчетчики. Часть 2. Требования к конструкции. Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Изготовитель
Фирма «SENSIT s.r.o.», Чешская РеспубликаАдрес: 75661 г.Рожнов под Радгоштем, ул.Школни 2610 тел./факс: (+420) 571 625 571 / 571 625 572 http://www.sensit.cz
e-mail: obchod@sensit.cz
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Комплект ТС состоит из двух платиновых термопреобразователей сопротивления стержневого типа, подобранные в пару по принципу схожести индивидуальных статических характеристик преобразования.
Термопреобразователи сопротивления выпускаются с номинальными статическими характеристиками преобразования (НСХ) по МЭК 60751 / ГОСТ 6651-2009 типов Pt100, Pt500, Pt1000, и представляют собой средства измерений температуры, состоящие из одного платинового тонкопленочного термочувствительного элемента сопротивления (ЧЭ) и внутренних соединительных проводов из силикона, помещенных в герметичный защитный корпус из нержавеющей стали, а также внешних кабельных выводов или соединительной головки, предназначенных для подключения к измерительному прибору. Принцип действия ТС основан на зависимости электрического сопротивления ЧЭ от температуры.
Комплекты ТС серии TP изготавливаются в следующих модификациях, различающихся по конструктивному исполнению ТС:
- TP 13, TP 13A - ТС с приваренным резьбовым штуцером (М10*1) и с удлинительными проводами;
-
- TP 15, TP 15A - ТС с приваренным резьбовым штуцером (М10*1) или без него (ТР 15) и с удлинительными проводами;
-
- TP 16, TP 16A - ТС с соединительной головкой из алюминиевого сплава типа LIMATHERM MA.
Все модификации комплектов ТС выпускаются с 2-х или 4-х проводными схемами соединений внутренних проводов с ЧЭ.
Фотографии общего вида термопреобразователей сопротивления платиновых
представлены на рисунках 1^3.
В комплект поставки комплекта ТС входят:
-
- термопреобразователи сопротивления платиновые - 2 шт.;
-
- паспорт (на русском языке) - 1 экз.;
-
- методика поверки - 1 экз. (на партию при поставке в один адрес).
По дополнительному заказу:
-
- защитные гильзы типов JTP15 (для TP15/15A), JTP16/16A (для TP16/16A) - 2 шт.;
-
- уплотнительные кольца - 2 шт.
Лист № 3 Всего листов 4
Рабочий диапазон измеряемых температур, °С: .................................от 0 до плюс 150
.................................от 0 до плюс 180 Диапазон измерений разности температур, °С: ....................от плюс 2 до плюс 150 (180)
.....................от плюс 3 до плюс 150 (180)
0,00385
Температурный коэффициент ТС а, оС-1: ....................................................
Условное обозначение номинальной статической характеристики преобразования (НСХ) ЧЭ ТС по ГОСТ 6651-2009/МЭК 60751: ......................................Pt100, Pt500, Pt1000
Номинальное значение сопротивления ТС при 0 оС (Ro), Ом: ................100, 500, 1000
Класс допуска ТС:....................................................................................А, B
Допуск ТС, оС: ..........................................± (0,15 + 0,002|t|) (А); ± (0,3 + 0,005|t|) (В)
Пределы допускаемой относительной погрешности определения разности температур комплекта ТС, %:..................................................±(0,5 + 3Admin/Ad),
где: Admin - минимальная разность температур (2 или 3 °С),
Ад - измеряемая разность температур.
Электрическое сопротивление изоляции ТС при температуре (25±10)°С
и относительной влажности воздуха от 30 до 80 %, МОм, не менее: ........................100
Время термической реакции ТС (t 0,5) в водной среде при скорости потока 0,4 м/с (в зависимости от модификации комплекта ТС), не более, с: 3 (ТР 13/16А); 5 (ТР 16);
6 (ТР15/15А); 8 (ТР 13А).
Диаметр монтажной части ТС, мм: ......3,6 (ТР 13/16A); 5 (TP 13A); 6 (TP 15/15A/16)
Длина монтажной части ТС (в зависимости о модификации комплекта ТС), мм:
-
- TP 13/13A: .......................................................................................27,5
-
- TP 15: ............................................................................65; 105; 140; 230
-
- TP 15A: .......................................................................................91; 146
-
- TP 16: .................................................................................105; 140; 230
-
- TP 16A: .......................................................................................97; 133
Длина удлинительных проводов ТС, мм: 2000 (и другая - по специальному заказу).
Рабочие условия эксплуатации комплектов ТС:
- температура окружающей среды, °С: ..................от минус 25 до плюс 180 (TP 13/13A/15/15A) ............................от минус 25 до плюс 100 (ТР 16/16A)
- максимальное избыточное давление (на защитную гильзу), МПа....................6,3
Степень защиты ТС от проникновения воды и пыли по МЭК 60529 / ГОСТ 14254-96: ...............................................IP54 (TP 16/16A), IP67 (TP 13/13A/15/15A) Средний срок службы комплекта ТС, лет, не менее: ........................................5.
