Номер по Госреестру СИ: 40611-09
40611-09 Уровни электронные
(М-050 мод. М-050-01, М-050-02, М-050-03)
Назначение средства измерений:
Уровни электронные М-050 модификации М-050-01 предназначены для измерений отклонений от горизонтального положения поверхностей.
Уровни электронные М-050 модификации М-050-02 предназначены для измерений отклонений от горизонтального положения поверхностей и разности наклонов двух поверхностей.
Уровни электронные М-050 модификации М-050-03 предназначены для измерений:
- отклонений от горизонтального положения поверхностей;
- отклонений от плоскостности плит поверочных и разметочных;
- отклонений от прямолинейности рабочих поверхностей поверочных линеек типов ШМ-ТК и УТ по ГОСТ 8026-92 и зарубежных аналогов, а также станочных направляющих в лабораторных и производственных условиях в машиностроении и приборостроении.
Внешний вид.
Уровни электронные
Рисунок № 1
Внешний вид.
Уровни электронные
Рисунок № 2

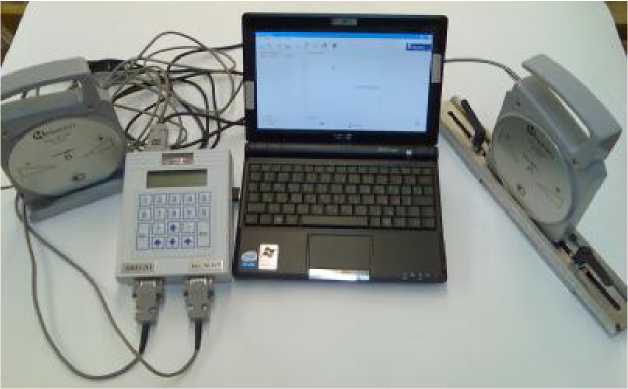

Внешний вид.
Уровни электронные
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 03.07.2029
Номер записи -
ID в реестре СИ - 350796
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. М-050-03, М-50-03, М-050-03 (комплект из 2-х штук), М-050-03, М-050-02, М-050-01, М-050-02, М-050-03, М-050-01, М-050, модификация М-050-03, М-050, мод. М-050-03, М-050 модификация М-050-03, М-050 модификации М-050-03, М-050 мод. М-050-03,, М-050 мод. М-050-03, М-050 мод. М-050-01, М-050-02, М-050-03, М-050 мод. М-050-01, М-050, Б5-71/3М, Holex 46, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Инженерно-метрологический центр «МИКРО» (ООО ИМЦ«МИКРО»)
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 1181
Выдано извещений - 58
Кол-во периодических поверок - 677
Кол-во средств измерений - 246
Кол-во владельцев - 181
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 759 дн.
Приказы РСТ, где упоминается данный тип СИ
№2691 от 2023.12.13 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1509 от 2019.07.03 О продлении срока действия свидетельств об утверждении типа средств измерений
№347 от 2024.02.09 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Уровни электронные (М-050 мод. М-050-01, М-050-02, М-050-03)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
35557-07 Уровни электронные (Leveltronic NT, Clinotronic Plus, Clino 2000, Minilevel NT, BlueLEVEL) Фирма "WYLER AG" (ШВЕЙЦАРИЯ ) |
40611-09 Уровни электронные (М-050 мод. М-050-01, М-050-02, М-050-03) Общество с ограниченной ответственностью «Инженерно-метрологический центр «МИКРО» (ООО ИМЦ«МИКРО») (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью «Инженерно-метрологический центр «МИКРО» (ООО ИМЦ«МИКРО»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40353-09 24.05.2029 |
Приборы для поверки угольников, ППУ-630 Общество с ограниченной ответственностью «Инженерно-метрологический центр «МИКРО» (ООО ИМЦ«МИКРО») (РОССИЯ г. Санкт-Петербург) |
ОТ |
1 год |
|
40611-09 03.07.2029 |
Уровни электронные, М-050 мод. М-050-01, М-050-02, М-050-03 Общество с ограниченной ответственностью «Инженерно-метрологический центр «МИКРО» (ООО ИМЦ«МИКРО») (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Уровни электронные (М-050 мод. М-050-01, М-050-02, М-050-03)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| АО "КРАСНЫЙ ГИДРОПРЕСС" (RA.RU.312167) | 1 | 0 | 0 | 1 | 0 | 0 | 0 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 6 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 26 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 25 | 3 | 0 | 23 | 1 | 25 | 0 | 23 | |
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 16 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| Филиал АО «НПЦАП» - "ПО "КОРПУС" (RA.RU.311895) | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 51 | 5 | 0 | 49 | 5 | 49 | 0 | 49 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 41 | 2 | 0 | 39 | 5 | 39 | 0 | 39 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| "ПО "Корпус" (RA.RU.311895) | 3 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО «Норильскникельремонт» (RA.RU.312323) | 7 | 1 | 6 | 0 | 7 | 1 | 6 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 2 | 0 | 8 | 1 | 8 | 0 | 8 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 7 | 0 | 4 | 0 | 7 | 0 | 4 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 6 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 311 | 58 | 234 | 12 | 288 | 55 | 219 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 17 | 0 | 15 | 5 | 12 | 0 | 12 | ||
| ФБУ «Приморский ЦСМ» (RA.RU.311500) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 26 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 5 | 1 | 0 | 4 | 2 | 5 | 0 | 4 | |
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 8 | 0 | 7 | 0 | 8 | 0 | 7 | ||
| ФБУ «Липецкий ЦСМ» (RA.RU.311476) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 46 | 0 | 43 | 14 | 29 | 0 | 29 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 9 | 2 | 0 | 9 | 1 | 9 | 0 | 9 | |
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 16 | 0 | 14 | 4 | 15 | 0 | 14 | ||
| ФБУ "ЦСМ в Челябинской области" (RA.RU.311482) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 8 | 0 | 6 | 0 | 7 | 0 | 6 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тест-С.-Петербург» (RA.RU.311483) | РСТ | 216 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Таганрогский ЦСМ» (8) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 2 | 1 | 0 | 1 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ФНПЦ "ПО "СТАРТ" ИМ. М.В. ПРОЦЕНКО" (RA.RU.312475) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 140 | 53 | 38 | 102 | 3 | 136 | 36 | 100 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ПСЗ"; ФГУП "ПРИБОРОСТРОИТЕЛЬНЫЙ ЗАВОД" (RA.RU.312038) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 6 | 5 | 0 | 6 | 2 | 6 | 0 | 6 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 |
Стоимость поверки Уровни электронные (М-050 мод. М-050-01, М-050-02, М-050-03)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
5411 | 6130 |
|
ФБУ НИЦ ПМ-Ростест Москва |
15600 | 6130 |
|
ФБУ Воронежский ЦСМ Воронежская область |
3524 | 6130 |
|
ФБУ Кировский ЦСМ Кировская область |
8149 | 6130 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
4221 | 6130 |
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) «М-050-03» приведены в табл . 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
М-050-03 |
PlateChecker.dll |
1.7 |
3a1908b392681007bdb 0138367de12ae |
md5 |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уров-
ню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус уровня в виде наклейки, а также на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в Руководстве по эксплуатации на уровни.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровням электронным М-050 модификаций М-050-01, М-050-02, М-050-03
-
1. ГОСТ 8.420-2002 «ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности».
-
2. ТУ 3943-005-25892761-2007 «Уровни электронные М-050 модификаций М-050-01, М-050-02, М-050-03. Технические условия».
Поверка
Поверкаосуществляется в соответствии с документом МП 2511/0010-2008 «Уровни электронные
М-050 модификаций М-050-01, М-050-02, М-050-03. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2008 г.
Основное оборудование, необходимое для поверки:
-
- экзаменатор 1 разряда ГОСТ 8.016-81;
-
- меры длины концевые плоскопараллельные 2 разряда ГОСТ Р 8.763-2011.
Изготовитель
ООО «Инженерно-метрологический центр «Микро» (ООО ИМЦ «Микро»)
Адрес: 195251, г. Санкт-Петербург, Политехническая ул., д. 29.
Тел.: (812) 552-76-64, факс: (812) 544-58-88.
E-mail: imcmikro@mail.ru Интернет-сайт: www.imcmikro.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14.
Уровни электронные М-050 (далее - уровни) состоят из:
-
- электронного блока БИН-2И и уровня с основанием (модификация М-050-01)
-
- электронного блока БИН-2И и двух уровней с основанием (модификация М-050-02);
-
- электронного блока БИН-2И и уровня с основанием и уровня с измерительной кареткой (модификация М-050-03).
В металлическом корпусе уровней расположены маятниковая система и индуктивный преобразователь полумостового типа. Якорь преобразователя механически связан с маятником. Смещение якоря относительно обмоток катушки преобразователя, вызванное отклонением маятника от нулевого положения (положения равновесия), приводит к изменению напряжения пропорционально углу отклонения маятника. Сигнал преобразуется в электронном блоке БИН-2И.
Для уменьшения влияния вибрации при измерениях пространство в корпусе уровня заполнено демпфирующей жидкостью.
Уровни с измерительной кареткой используется для измерений отклонений от прямолинейности и плоскостности. Измерительная каретка представляет собой основание с регулируемыми опорами. Для закрепления опор используются зажимные винты. Рабочие поверхности опор имеют плоскую форму. На боковой поверхности каретки расположены две шкалы с ценой деления 1 мм.
На корпусе уровня имеется винт, фиксирующий маятниковую систему во время транспортировки.
На передней панели электронного блока БИН-2И расположены клавиатура для настройки уровня, переключения единиц отсчета (мкм/м, секунды), дисплей и стрелочный индикатор.
Разъемы для подключения электронных уровней (канал А и канал В), компьютера (RS232), сетевого адаптера (ПИТ) расположены на торцевой поверхности.
Внешний вид уровней приведен на рисунках 1, 2, 3.
Рисунок 1. Внешний вид мод. М-050-01
Рисунок 2. Внешний вид мод. М-050-02
Рисунок 3. Внешний вид мод. М-050-03
|
Наименование |
Модификация | ||
|
М-050-01 |
М-050-02 |
М-050-03 | |
|
Уровень с основанием |
1 шт. |
2 шт. |
1 шт. |
|
Уровень с измерительной кареткой |
- |
- |
1 шт. |
|
Электронный блок БИН-2И |
1 шт. | ||
|
Программа «Plate Checker» |
- |
- |
1 шт. |
|
Ноутбук |
- |
- |
1 шт. |
|
Руководство оператора |
- |
- |
1 экз. |
|
Руководство по эксплуатации М-050.000РЭ |
1 экз. | ||
|
Паспорт М-050.000 ПС |
1 экз. | ||
|
Методика поверки МП 2511/0010-2008 |
1 экз. | ||
|
Сетевой адаптер |
1 шт. | ||
|
Футляр |
1 шт. | ||
Диапазон измерений отклонений , мкм/м
Пределы допускаемой абсолютной погрешности измерений, мкм/м ±(2+0,01- a)
где а - измеренное значение, мкм/м Вариация показаний, мкм/м, не более
Время стабилизации показаний, с, не более
Допуск плоскостности рабочей поверхности основания
Твердость рабочей поверхности основания уровня, HR.C,,
Шероховатость рабочей поверхности основания уровня, Ra,
Допуск плоскостности рабочей поверхности опор измерительной каретки, мкм, не более
Шероховатость опор измерительной каретки Ra, не более
Твердость опор измерительной каретки, HR.C,, не менее
Измерительная каретка должна иметь регулируемые опоры в пределах, мм
от 60 до 300
Габаритные размеры и масса:
|
Габаритные размеры, мм, не более |
Масса, кг, не более | |
|
Уровень с основанием |
140x200x50 |
2,6 |
|
Уровень с измерительной кареткой |
330x210x70 |
3,3 |
|
Блок электронный БИН-2И |
120x160x50 |
0,4 |
|
Потребляемая мощность, В •А, не более Средний срок службы, лет, не менее Условия эксплуатации: |
12 8 |
|
20±5 0,5 58±20 101,4±4 |
